Potenzial, Potenzialgefälle Eine Masse befindet sich im Anziehungsfeld der Erde. Sie kann nach unten fallen und dabei Arbeit verrichten. Die Masse besitzt hinsichtlich eines Bezugniveaus eine gewisse potenzielle Energie. Auf die Masse bezogen ist dies das Potenzial der Masse im Schwerefeld. Der Energiedifferenz wurde kein eigener Name gegeben. 26. 09. 2014 2
Potenzial, Potenzialgefälle Das Potenzial j einer Ladung im elektrischen Feld ist die Energie dieser Ladung Q , die beim Durchlaufen des Feldes zum Bezugsniveau hin frei wird, oder in umgekehrter Richtung als Arbeit zugeführt werden muss. Die Potenzielle Energie einer Ladung kann sinnvoll nur hinsichtlich eines elektrischen Bezugsniveaus ausgedrückt werden. Gibt es mehrere verschiedene Potenzialniveaus, so lässt sich der Abstand der Niveaus als Potenzialdifferenz ausdrücken. Diese Differenz heißt „elektrische Spannung“. Für diese ist es egal, wo das Bezugspotenzial liegt. 26. 09. 2014 3
Potenzial, Potenzialgefälle Das Gravitations-Potenzial nimmt entlang des Wasserlaufs nur leicht ab. Am Wasserfall wird dann der Großteil der potenziellen Energie in Bewegung, Zerstäubung, Reibung etc. umgesetzt. Die Änderung des elektrischen Potentials „=Spannungsabfall“ erfolgt entlang einer mehr oder weniger langen Stromleitung und tritt schließlich besonders stark im Verbraucherwiderstand hervor. Bei einer Freileitung ist der Potenzialabfall (gleichbedeutend mit Spannungsabfall) mit wenigen µV / m relativ gering. Wenig „Verlust“ In einem typischen Verbraucher (Glühbirne, Herdplatte) ist der Spannungsabfall groß (100 V / m) 26. 09. 2014 4
Potenzial, Potenzialgefälle , Stromkreis Potenzial : j= W/Q Einheit des Potenzials: D j = DW / Q [j] = 1 Ws/1 As = 1 VAs/1 As = 1 V Eine Ladung Q kann beim Durchlaufen einer Potenzialdifferenz : Dj = (j 1 -j 2) die Arbeit DW = Q*Dj verrichten. Die Potenzialdifferenz (j 1 -j 2) zwischen zwei Punkten wird technisch üblich „elektrische Spannung“, kurz: „Spannung U “ genannt. 26. 09. 2014 5

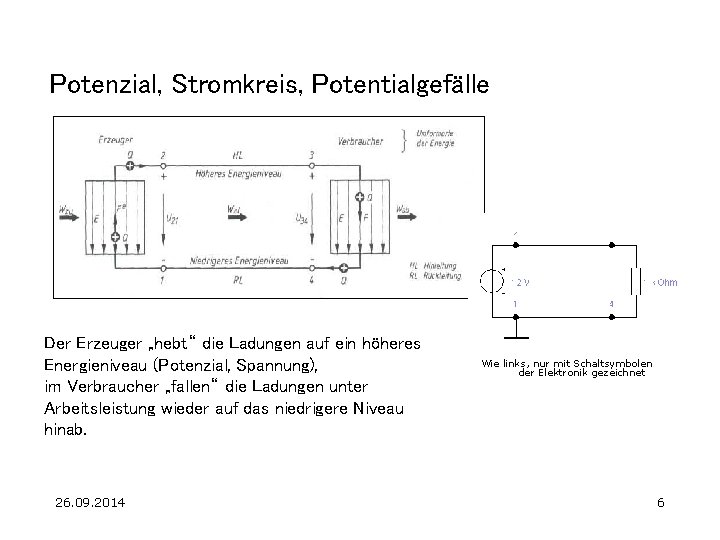

Potenzial, Stromkreis, Potentialgefälle Der Erzeuger „hebt“ die Ladungen auf ein höheres Energieniveau (Potenzial, Spannung), im Verbraucher „fallen“ die Ladungen unter Arbeitsleistung wieder auf das niedrigere Niveau hinab. 26. 09. 2014 Wie links, nur mit Schaltsymbolen der Elektronik gezeichnet 6
Potenzial, Potenzialgefälle, Spannung, Stromkreis, o Das Potentialgefälle Dj bezogen auf die Wegstrecke Ds wird auch elektrische Feldstärke E genannt E = -Dj / Ds o Andererseits gilt für die Kraft: F=Q*E Gleichsetzen ergibt: [E] = 1 V / 1 m = 1 V/m [F] = 1 As*1 V/m = 1 Ws/m = 1 N -Dj / Ds = F / Q = E Die elektrische Feldstärke ist die Kraft, die das Feld E auf eine Ladung Q ausübt. è è Die elektrische Feldstärke lässt sich als Kraft, die eine Ladung im Feld erfährt, interpretieren, oder als Spannungsabfall auf eine bestimmte Entfernung. Diskutiere : , …Blitz, Ionisation, Feldemission, Leuchtstoffröhre, CRT, TCO, Kondensator 26. 09. 2014 7

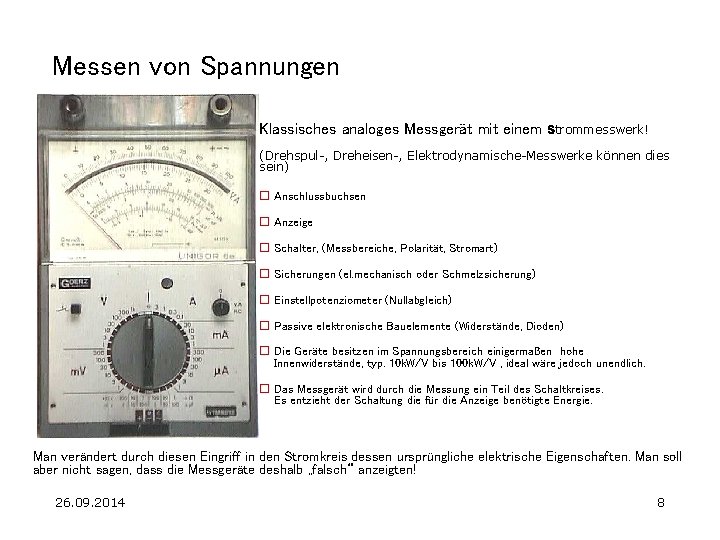

Messen von Spannungen Klassisches analoges Messgerät mit einem Strommesswerk! (Drehspul-, Dreheisen-, Elektrodynamische-Messwerke können dies sein) o Anschlussbuchsen o Anzeige o Schalter, (Messbereiche, Polarität, Stromart) o Sicherungen (el. mechanisch oder Schmelzsicherung) o Einstellpotenziometer (Nullabgleich) o Passive elektronische Bauelemente (Widerstände, Dioden) o Die Geräte besitzen im Spannungsbereich einigermaßen hohe Innenwiderstände, typ. 10 k. W/V bis 100 k. W/V , ideal wäre jedoch unendlich. o Das Messgerät wird durch die Messung ein Teil des Schaltkreises. Es entzieht der Schaltung die für die Anzeige benötigte Energie. Man verändert durch diesen Eingriff in den Stromkreis dessen ursprüngliche elektrische Eigenschaften. Man soll aber nicht sagen, dass die Messgeräte deshalb „falsch“ anzeigten! 26. 09. 2014 8
Messen von Spannungen Modernes digitales Messgerät + + + 26. 09. 2014 Innenwiderstand >10 MW Direktes Ablesen des Messwerts Automatik – Betrieb Rechneranschluss gutes Preis/Leistungsverhältnis Elektrische Versorgung nötig Trenddarstellung nicht bei allen Geräten Verleitet zur Annahme, dass der Digitalwert „genau“ ist 9
Messen von Spannungen Der Minus-Pol des Multimeters wird oft auch als der Gemeinsame = Com bezeichnet. Der (+) Anschluss wird mit dem höheren Potenzial verbunden. Dann schlägt der Zeiger richtig (nach rechts) aus. Ist der (+) Anschluss negativer als der (-) Anschluss, dann geht der Zeiger nach links auf Anschlag, es sei denn, es gibt eine automatische oder manuelle Polaritätsumkehr. Stromkreis (die GND-Symbole bedeuten gleiches Potenzial und sind verbunden) Der Haupt-Strom fließt im dicken schwarzen Leiter. In der roten Leitung fließt –je nach Qualität des Voltmeters - praktisch kein Strom. 26. 09. 2014 Bei sehr präzisen Messungen ist allerdings zu berücksichtigen, dass analoge Geräte ohne Verstärker einen nicht zu vernachlässigenden Innenwiderstand besitzen. Was im vorliegenden Fall vielleicht die Spannung am Widerstand R 2 um ca. 1% reduziert. 10
Potenziale und Spannungspfeile Wie groß ist die Spannung zwischen den Potenzialen von Anschluss A und B ? 26. 09. 2014 11
Potenziale und Spannungspfeile Das Bezugsnineau für die Potenziale wurde (willkürlich) am Punkt C mit „ground“ festgelegt. Es ergeben sich die Potenziale: j (A)= 0 V, j (B)= 1. 2 V j(C)= 0, j (D)= -1. 2 V Und die Spannungen: UAB= -1. 2 V, UAC=0 V UAD= 1. 2 V, UBD= 2. 4 V 26. 09. 2014 12
Potenziale und Spannungen o 26. 09. 2014 Bestimme die Spannungen an den Messpunkten A, B, C, D, E gegenüber Ground 13
Potenziale und Spannungen Weshalb zeigt das Voltmeter hier völlig unsinnige Ziffern an? Durch Hinzufügen einer Verbindung oder eines Elements an der richtigen Stelle funktioniert wieder alles! 26. 09. 2014 14
Potenziale und Spannungen Weshalb zeigt das Voltmeter hier völlig unsinnige Ziffern an? Durch Hinzufügen einer Verbindung oder eines Elements an der richtigen Stelle funktioniert wieder alles! 26. 09. 2014 15
Potenziale und Spannungen o Ladungen verspüren Kräfte im elektrischen Feld. Sie können aber nur dann den Kraftlinien folgen, wenn sie ungebunden sind (freie Elektronen, . . ) oder wenn sie sich in einem Leiter befinden (z. B. Kupferdraht, …), in dem sie sich bewegen können. o Diese Leiter bringen jedoch dem Stromfluss einen Widerstand entgegen. 26. 09. 2014 16
Elektrischer Widerstand bei metallischen Leitern o Bei ihrem Durchgang durch einen Leiter erleiden die Elektronen als Ladungsträger Wechselwirkungen mit den Atomrümpfen der metallischen Leiter. Dies behindert den elektrischen Strom. Der Weg durch das Gitter ist für ein Elektron ohne großen Widerstand möglich wenn: o o Das Gitter wenig Defekte aufweist. (Punktdefekte, Liniendefekte, Flächendefekte) Die Gitteratome ruhig auf ihren Plätzen bleiben. (niedrige Temperatur) Bestimmte Kristallstrukturen vorliegen (Zusammensetzung; kubisch, hexagonal, tetraedrisch, …) Bestimmte kristallografische Richtungen eingehalten werden. Ein Blick in das Atomgitter eines kubischen Kristalliten mit einer Kristallversetzung 26. 09. 2014 17
Elektrischer Widerstand Elektrische Größe R elektrische Eigenschaften Berechnungsformeln Symbol im Stromlaufplan 26. 09. 2014 Reales Bauelement Metall, Halbleiter, Isolator, … Draht-, Kohleschicht-, Metallfilm, … mit Anschlussdrähten oder SMD Anschlüssen 18
Elektrischer Widerstand Wie lässt er sich messen? indem man in einem Stromkreis bei verschiedenen Spannungen die daraus resultierenden Ströme misst. • Bei einem metallischen Widerstand ergibt sich ein linearer Zusammenhang zwischen U und I. Es genügt ein Messwert. • Bei Halbleitern nimmt der Strom ab einer bestimmten Spannung überproportional zu. Dort liegt ein nichtlinearer Widerstand vor. Zur Beschreibung des Widerstands müssen zahlreiche Messwerte, eine ganze Kennlinie aufgenommen werden. • Das digitale Ohmmeter schickt einen fix vorgegebenen Strom (je nach Messbereich 1 µA, 100µA, 10 m. A, . . ) durch das Messobjekt und misst die an seinen Klemmen resultierende Spannung. (bis etwa 3 V ) • Bei Messungen mit dem Ohmmeter soll der Zweig mit dem Messobjekt nach Möglichkeit stromfrei sein ! 26. 09. 2014 19
Das Ohm´sche Gesetz U = R* I I 1 Das Ohm´sche Gesetz beschreibt den proportionalen Zusammenhang zwischen Spannung und Strom in einem Leiter. 2 U R Zwischen zwei Punkten (1 , 2 ) des Leiters besteht bei Stromdurchfluss ein Spannungsgefälle in Stromrichtung, das direkt proportional zum Strom ist. Voraussetzung für die Proportionalität ist ein Medium mit homogenen Eigenschaften, wie gleiche Zusammensetzung, gleiche Temperatur, gleiche Struktur usw. Ein Widerstand hat den Wert 1 Ohm, wenn an ihm bei einem Strom von 1 A die Spannung 1 V abfällt. 26. 09. 2014 20

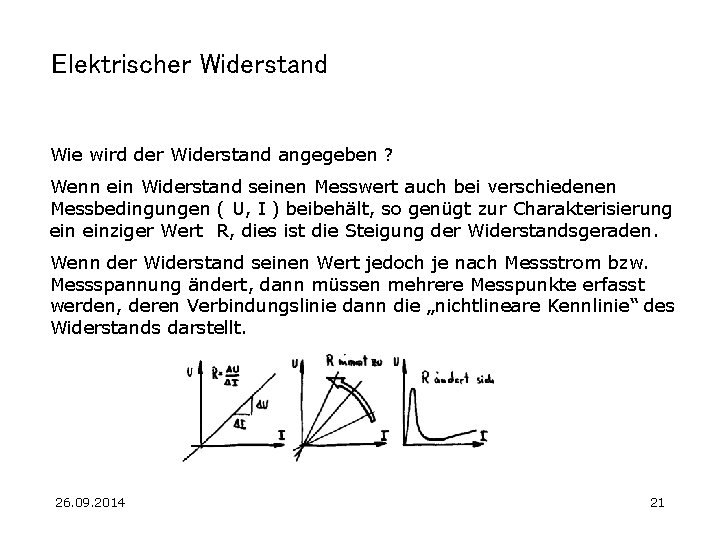

Elektrischer Widerstand Wie wird der Widerstand angegeben ? Wenn ein Widerstand seinen Messwert auch bei verschiedenen Messbedingungen ( U, I ) beibehält, so genügt zur Charakterisierung einziger Wert R, dies ist die Steigung der Widerstandsgeraden. Wenn der Widerstand seinen Wert jedoch je nach Messstrom bzw. Messspannung ändert, dann müssen mehrere Messpunkte erfasst werden, deren Verbindungslinie dann die „nichtlineare Kennlinie“ des Widerstands darstellt. 26. 09. 2014 21
Elektrischer Widerstand [G]=1 Siemens=1 S [R]=1 Ohm =1 W Resistance, el. Widerstand Ohmsches Gesetz linearer Widerstand in Leitwertdarstellung , ohmscher Widerstand 26. 09. 2014 22
Elektrischer Widerstandsdarstellung U = U(I) Steilheit entspricht dem Widerstand Leitwertdarstellung I = I(U) Steilheit entspricht dem Leitwert Nicht-linearer Widerstand in Leitwertdarstellung 26. 09. 2014 23
Nicht-lineare Widerstände, Varistor 26. 09. 2014 24

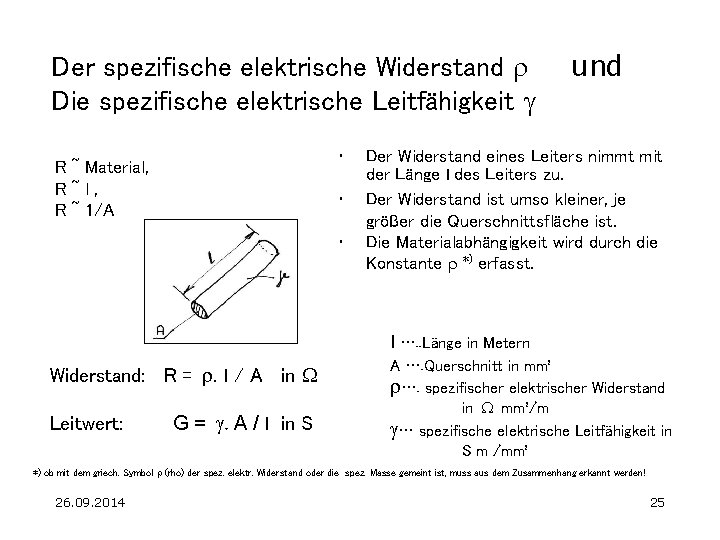

Der spezifische elektrische Widerstand r Die spezifische elektrische Leitfähigkeit g • R ~ Material, R~l, R ~ 1/A • • und Der Widerstand eines Leiters nimmt mit der Länge l des Leiters zu. Der Widerstand ist umso kleiner, je größer die Querschnittsfläche ist. Die Materialabhängigkeit wird durch die Konstante r *) erfasst. l …. . Länge in Metern Widerstand: R = r. l / A in W Leitwert: G = g. A / l in S A …. Querschnitt in mm² r…. spezifischer elektrischer Widerstand in W mm²/m g… spezifische elektrische Leitfähigkeit in S m /mm² *) ob mit dem griech. Symbol r (rho) der spez. elektr. Widerstand oder die spez. Masse gemeint ist, muss aus dem Zusammenhang erkannt werden! 26. 09. 2014 25

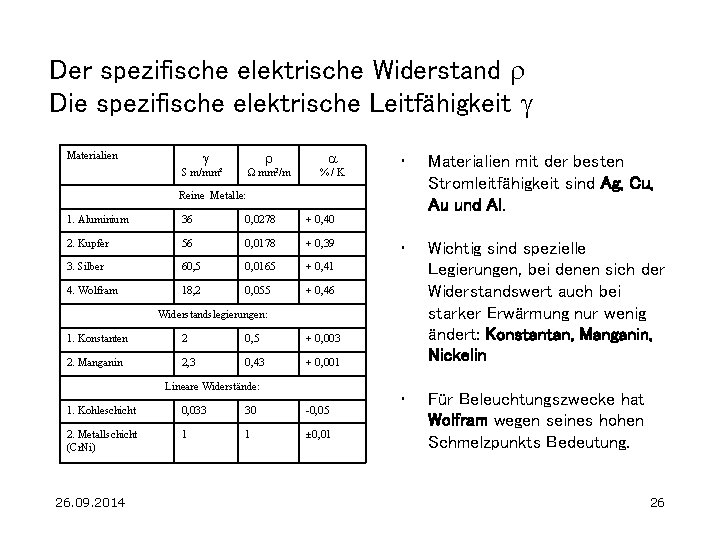

Der spezifische elektrische Widerstand r Die spezifische elektrische Leitfähigkeit g g Materialien W S m/mm² r mm 2/m a %/K • Materialien mit der besten Stromleitfähigkeit sind Ag, Cu, Au und Al. • Wichtig sind spezielle Legierungen, bei denen sich der Widerstandswert auch bei starker Erwärmung nur wenig ändert: Konstantan, Manganin, Nickelin • Für Beleuchtungszwecke hat Wolfram wegen seines hohen Schmelzpunkts Bedeutung. Reine Metalle: 1. Aluminium 36 0, 0278 + 0, 40 2. Kupfer 56 0, 0178 + 0, 39 3. Silber 60, 5 0, 0165 + 0, 41 4. Wolfram 18, 2 0, 055 + 0, 46 Widerstandslegierungen: 1. Konstanten 2 0, 5 + 0, 003 2. Manganin 2, 3 0, 43 + 0, 001 Lineare Widerstände: 1. Kohleschicht 0, 033 30 -0, 05 2. Metallschicht (Cr. Ni) 1 1 ± 0, 01 26. 09. 2014 26

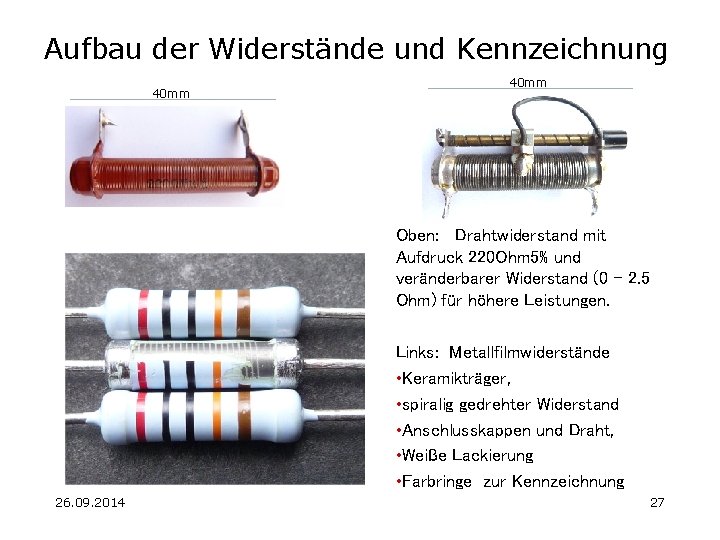

Aufbau der Widerstände und Kennzeichnung 40 mm Oben: Drahtwiderstand mit Aufdruck 220 Ohm 5% und veränderbarer Widerstand (0 – 2. 5 Ohm) für höhere Leistungen. Links: Metallfilmwiderstände • Keramikträger, • spiralig gedrehter Widerstand • Anschlusskappen und Draht, • Weiße Lackierung • Farbringe zur Kennzeichnung 26. 09. 2014 27
Beispiel: Leitergeometrie ändert Widerstand Ein Dickschichtbelag zwischen zwei Leiterbahnen stellt einen elektrischen Widerstand dar. Dieser Widerstand wird mit einem Laserstrahl auf den benötigten Wert zurecht geschnitten. Auf der Platine links wurde dieser Art ein etwa 1/4 höherer Widerstandswert eingebrannt. Der Schnitt wird nicht vorher berechnet, sondern im Betrieb „maßgeschneidert“. 26. 09. 2014 28
Beispiel: Eine Leitung mit zwei Kupferdrähten mit einem Durchmesser von je 1, 5 mm versorgt eine 500 m entfernte Almhütte. Dort wird eine Herdplatte mit 2 k. W bei 230 V angeschlossen. Wie viel Spannung geht unterwegs „verloren“ ? Rechengang: 1) wie groß ist der Widerstand der Herdplatte R= U²/P 2) Wie groß ist der ohmsche Widerstand der Stromleitung R = r*l / A 3) Gesamtwiderstand R(gesamt)=R(Leitung)+R(Verbraucher) 4) Spannungsverlust UL= U 0*R(Leitung): R(gesamt) 5) Leistung in der Hütte: I²*R=(U 0/R(gesamt))² * R(Verbraucher) Überlegung: weshalb werden die Spannungen bei der Energieübertragung über weite Strecken erst hoch- (380. 000 V) und dann wieder herunter (230 V) transformiert? Antwort = …. 26. 09. 2014 29
26. 09. 2014 30
Der temperaturabhängige Widerstand Der elektrische Widerstand steigt bei den meisten Metallen mit der Temperatur linear bzw. überlinear an. Dies wird mathematisch durch eine Polynomnäherung erster oder höherer Ordnung erfasst. (Für die Celsius-Temperatur wird als Symbol meist das kleine griechische theta: q verwendet ) R(q)=R 0(1 + a. Dq) bzw. R(q)=R 0(1 + a. Dq + b. (Dq)²) Der Platin-Widerstand zeichnet sich durch eine sehr gute Linearität aus, weshalb er auch für messtechnische Zwecke als PT 100 oder PT 1000 eingesetzt wird. Koeffizienten für Platin: Bei Temperaturdifferenzen kann man Sowohl °C als auch K nehmen. 26. 09. 2014 a = 3. 90802*10 -3 1/K b = - 0, 580195*10 -6 1/K 2 31

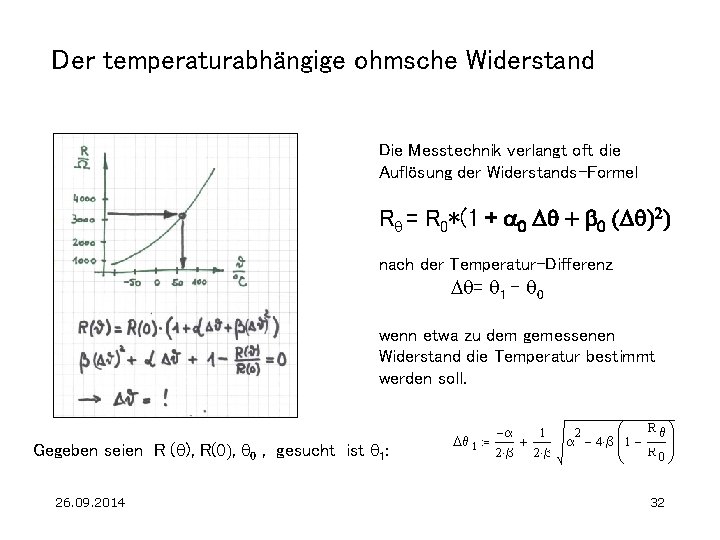

Der temperaturabhängige ohmsche Widerstand Die Messtechnik verlangt oft die Auflösung der Widerstands-Formel Rq = R 0*(1 + a 0 Dq + b 0 (Dq)2) nach der Temperatur-Differenz Dq= q 1 - q 0 wenn etwa zu dem gemessenen Widerstand die Temperatur bestimmt werden soll. Gegeben seien R (q), R(0), q 0 , gesucht ist q 1: 26. 09. 2014 32
Der Temperatur-Messwiderstand PT 1000 26. 09. 2014 33
Der temperaturabhängige Halbleiter. Widerstand, PTC 26. 09. 2014 34
Der temperaturabhängige Halbleiter. Widerstand, NTC (Wikipedia) RN……Nennwiderstand bei 25°C RT……. Widerstand bei Temperatur T B…… Materialkonstante in Kelvin 26. 09. 2014 T…. . Abs. Temperatur in Kelvin 35
