Potencial Elétrico e Energia Potencial

1. Definição Potencial elétrico é a medida do nível de energia potencial elétrica associada a um ponto do campo elétrico. 2. Unidades do SI

3. Energia Potencial Consideremos o campo elétrico gerado pela carga Q e o ponto P a uma distância d, no vácuo (Fig. 1) A energia potencial elétrica que a carga elétrica puntiforme q adquire ao ser colocada em P é dada por

Potencial elétrica O referencial adotado para a medida da energia potencial que q adquire é o infinito

4. Potencial Elétrico Para calcular o potencial elétrico em P, retomemos as equações seguintes. Substituindo (1) em (2), vem

Ao cancelarmos q, podemos dizer que o potencial em P não dependerá do valor da carga de prova. 5. Observações sobre o Potencial 1) Trata-se de uma grandeza escalar. 2) Seu valor em P não de pende de uma eventual carga de prova ali colocada. 3. a) O sinal do potencial elétrico acompanha o da carga-fonte. Q>0→V>0 Q<0→V<0

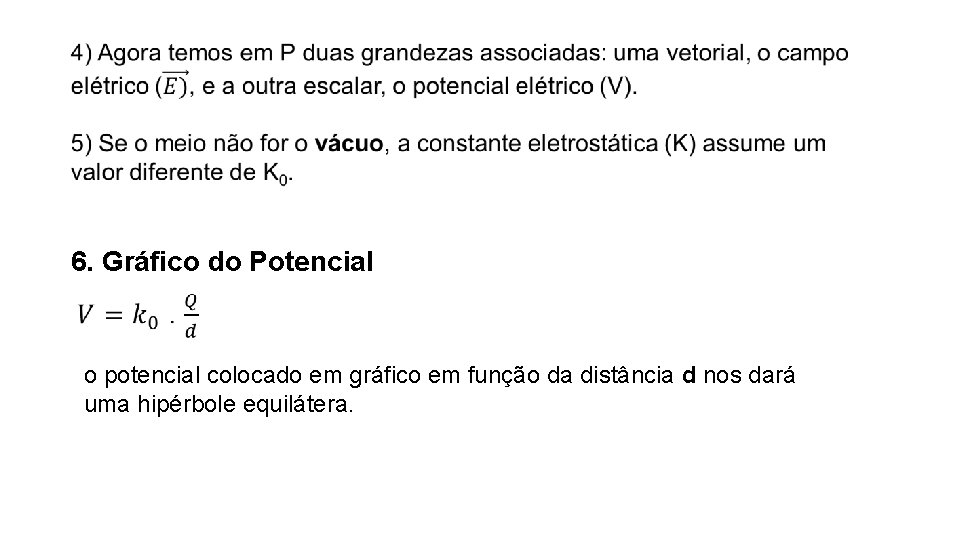

6. Gráfico do Potencial o potencial colocado em gráfico em função da distância d nos dará uma hipérbole equilátera.

Gráfico do Potencial

7. Energia Potencial de um par de Cargas Puntiformes O sistema de duas cargas puntiformes, Q 1 e Q 2, no vácuo, colocadas próximas uma da outra, conforme a Fig. 3, adquire a energia potencial elétrica igual a Fig. 3

EXERCICÍOS CAMPO ELÉTRICO

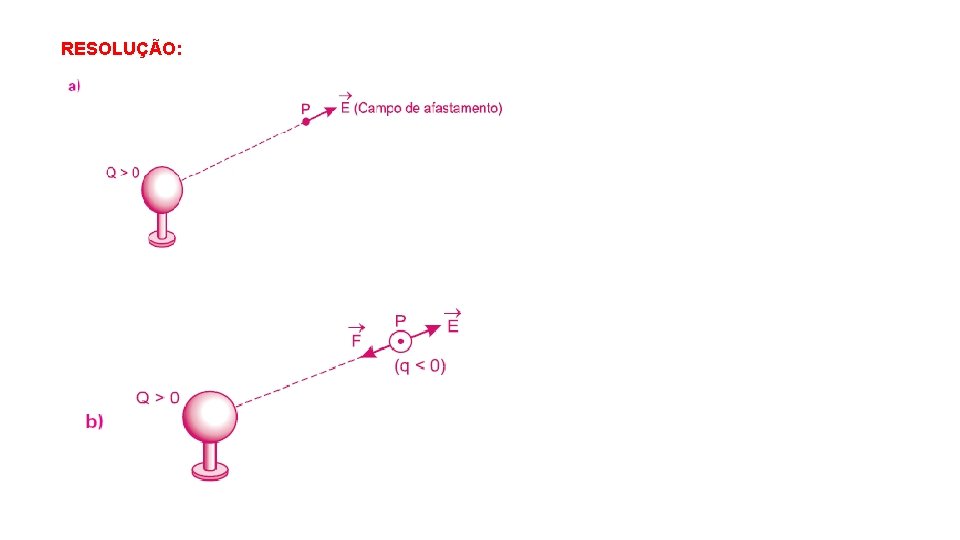

RESOLUÇÃO:

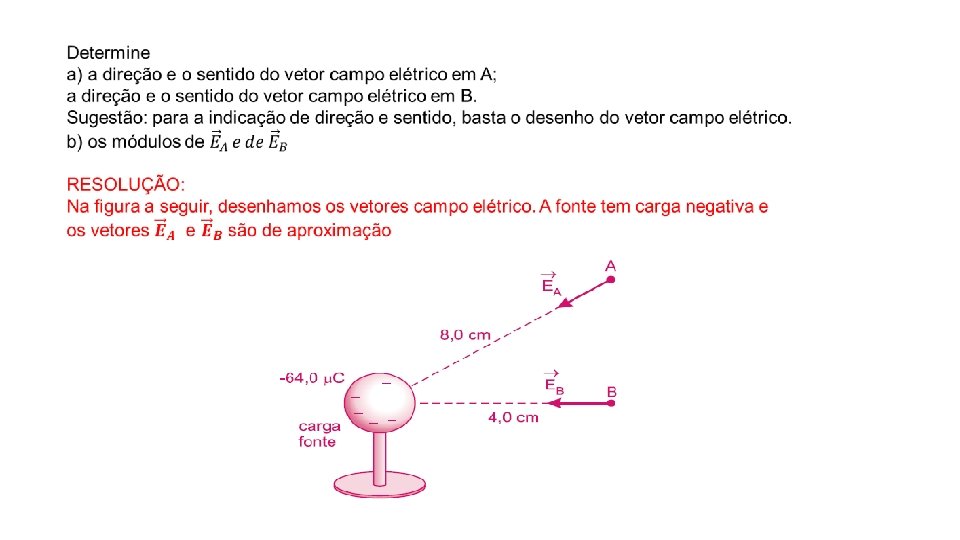

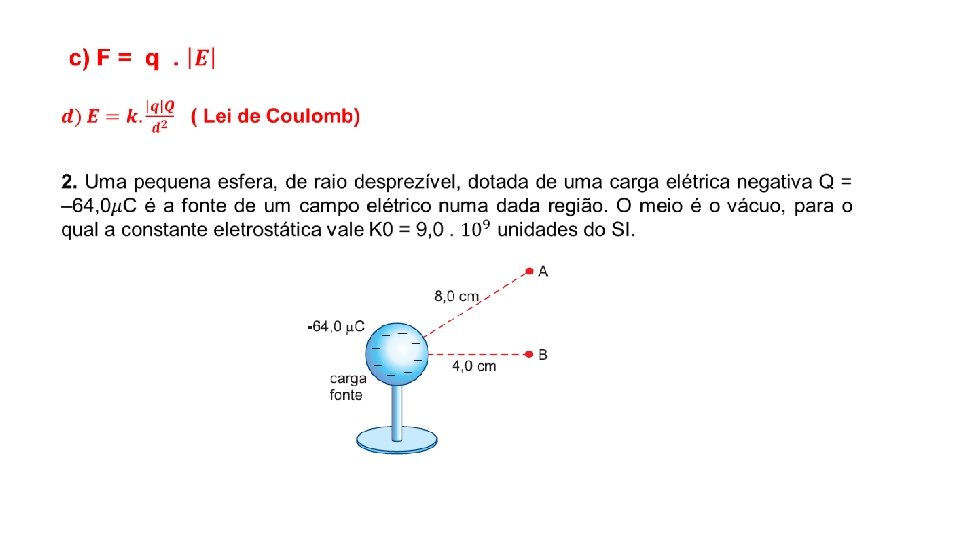

b) A intensidade do campo elétrico é dada por: 1) Para o ponto A, temos: 2) Para o ponto B temos:

3. (UECS-AL-VUNESP-MODELO ENEM) – A figura representa a intensidade do campo elétrico criado por uma carga puntiforme Q, em função da distância d à carga.

RESOLUÇÃO: A intensidade do campo elétrico é inversamente proporcional ao quadra do da distância entre a carga fonte e o ponto P. Triplicamos a distância e temos: A carga de prova é colocada nesse ponto P.

4. (UFAM-2014) – O campo elétrico não pode ser visto ou tocado, mas podemos constatar sua existência num ponto usando uma carga de prova positiva. Quando colocada nesse ponto, a carga de prova fica sujeita a uma força de origem elétrica. Sejam as seguintes afirmativas: I. O campo elétrico é uma grandeza vetorial. II. O produto do módulo do campo elétrico num ponto pelo módulo da carga de prova ali colocada é igual ao módulo da força elétrica exercida sobre a carga de prova. III. O campo elétrico devido a uma carga elétrica puntiforme é unifor me. Assinale a alternativa correta: a) Somente as afirmativas I e II estão corretas. b) Somente as afirmativas I e III estão corretas. c) Somente as afirmativas II e III estão corretas. d) Somente a afirmativa III está correta. e) As afirmativas I, II e III estão corretas.

III. INCORRETA Suas linhas de força são radiais. Resposta: A
