Počítačové siete 9. -11. Doc. Ing. František Jakab, Ph. D. františek. jakab@tuke. sk KPI FEI TU 1

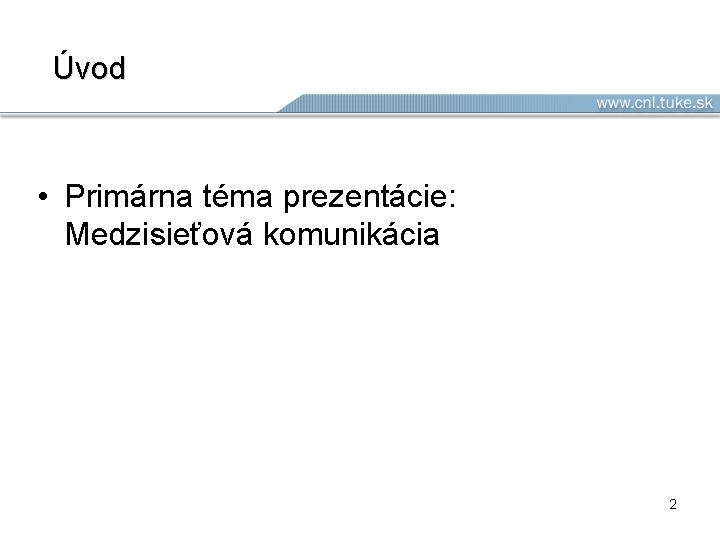

Úvod • Primárna téma prezentácie: Medzisieťová komunikácia 2

Ciele prezentácie • Koncepcia smerovačov, ich funkcionalita • Úvod do architektúry smerovačov, princíp práce, funkcionalita 3

Smerovače • • segmentacia LAN siete; hlavné WAN zariadenie; má LAN aj WAN rozhrania; prepojenie pomocou WAN technológií; zariadenie kostry siete intrasietí a Internetu; 3. vrstva OSI modelu; rozhodovanie – na zákl. adresy siete; hlavné úlohy: – výber najlepšej cesty; – prepínanie paketov na príslušné rozhranie; 4

Smerovacie cesty • Statické – spravuje administrátor; – stará sa o udržiavanie smerovacích tabuliek; • Dynamické – na správu používa smerovacie protokoly; – automatická výmena informácií o sieťovej topológii s ostanými routrami; 5

Úlohy smerovača • • • konzistentné end-to-end adresovanie. adresy, ktoré reprezentujú topológiu siete. výber najlepšej cesty dynamické alebo statické routovanie spájanie 6

Úlohy smerovača • poskytovanie spojení medzi rôznymi fyzickými a data linkovými štandardmi • napr. – router môže mať ISDN spojenie (PPP zapuzdrenie) a sériové rozhranie na konci linky T 1 (Frame Relay zapuzdrenie); – router - prenos bitov z jedného typu služby, akou je ISDN, do iného typu služby, akou je T 1, a zmeniť data linkové zapuzdrenie z PPP na Frame Relay. 7

Smerovač • komponenty – – CPU; pamäť; systémová zbernica; rôzne vstupné/výstupné rozhrania; • úloha: – prepojenie sietí; – komunikácia medzi sieťami; – nájdenie najlepšej cesty prenosu medzi sieťami; 8

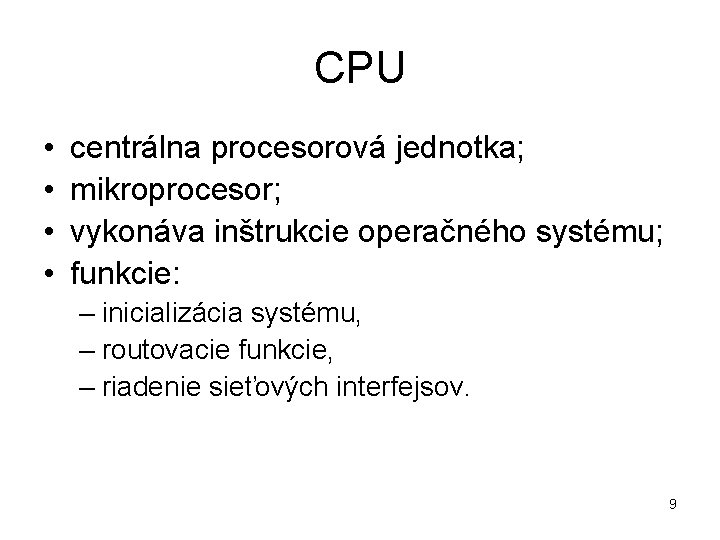

CPU • • centrálna procesorová jednotka; mikroprocesor; vykonáva inštrukcie operačného systému; funkcie: – inicializácia systému, – routovacie funkcie, – riadenie sieťových interfejsov. 9

IOS (Internetwork Operating System) • potrebný pre beh konfiguračného súboru – inštrukcie a parametre pre riadenie toku údajov z a do routra; • smerovacie protokoly – na určenie najlepšej cesty pre pakety; 10

Internal components • • • RAM – random access memory NVRAM - random-access memory flash memory ROM - read only memory interfaces 11

HW: Router Physical access for initial configuration Stores routing tables, ARP cache and fast-switching cache. Performs packet buffering. Maintains packet-hold queues. Holds running configuration file. Loses content when router is off. Provides storage for the startup configuration file. Retains content when router off. Holds the IOS image(s) in a type of EEPROM. Allows software to be updated without removing chips. Retains content when router is powered down. Maintains instructions for POST diagnostics. Stores bootstrap program and basic OS software. Upgrades require replacing chips on the motherboard. Connect router to network for frame entry and exit. 12 Can be on the motherboard or on a separate module.

RAM • • • Ukladá routovacie tabuľky Uchováva ARP cache Uchováva fast-switching cache Bufruje pakety ako zdieľaná RAM Uchováva čakacie rady paketov Dočasné úložisko konfiguračného súboru routera pri zapnutom routeri • Pri vypnutí alebo pri reštarte routera sa obsah pamäte stratí 13

NVRAM • Poskytuje úložisko pre štartovací konfiguračný súbor. • Zachováva si svoj obsah pri vypnutí alebo pri reštarte routera. • niektoré zariadenia - typu EEPROM; • inde - implementovaná v tej istej flash, z ktorého sa naťahuje bootovací kód; 14

Flash memory • Uchováva obraz IOS (komprimovaná alebo nekomprimovaná forma) • Umožňuje update softvéru bez vyberania alebo výmeny čipov procesora • Zachováva si svoj obsah pri vypnutí alebo pri reštarte routera. • Môže uchovať viac verzií IOS softvéru • Ide o elektricky premazateľnú programovaciu pamäť určenú len na čítanie (EEPROM) • bootovanie (zvyčajne) - spustiteľná kópia IOS sa prenesie do RAM; • niekde beží IOS priamo z flash pamäte; • flash pamäťové moduly – single in-line (SIMM) – PCMCIA karta; 15

ROM • Uchováva inštrukcie pre autodiagnostiku vykonávanú pri štarte (POST) • Uchováva bootstrapový program a základný softvér operačného systému • Pri upgrade softvéru je potrebné vymeniť vyberateľné čipy na základnej doske • permanentné uloženie štartovacieho diagnostického kódu (ROM monitor); • diagnostika hardvéru počas – bootovania routera – zavádzania Cisco IOS softvéru z flash do RAM • zredukovaná verzia IOS – alternatívny zdroj bootovania; • upgrade - výmenou ROM čipov v ich objímkach. 16

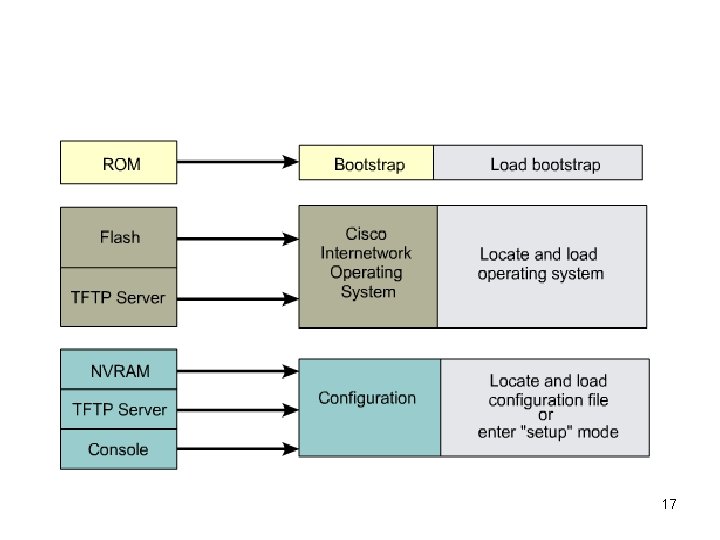

17

Zbernice • router – systémová zbernica – CPU zbernica • systémová zbernica – kominikácia medzi CPU a rozhraniami, alebo expanznými slotmi; – prenos paketov smerom do/z rozhraní. • CPU zbernica – prístup CPU ku komponentom uložišťa routera – prenos inštrukcií a dát z/do určených pamäťových miest; 18

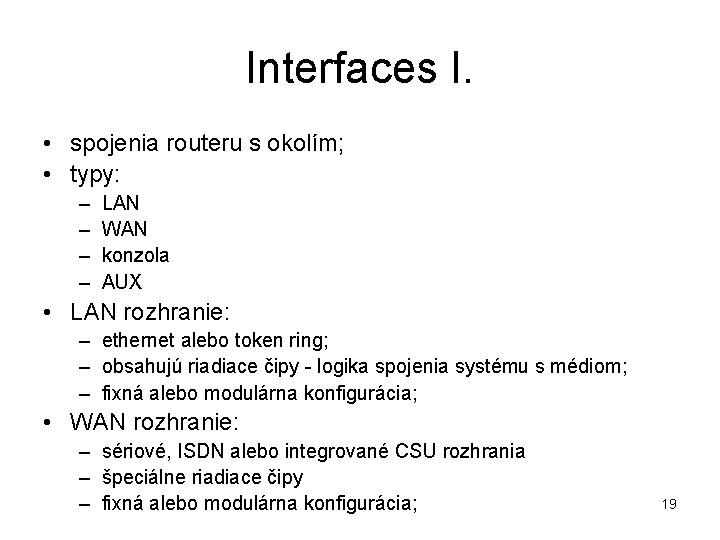

Interfaces I. • spojenia routeru s okolím; • typy: – – LAN WAN konzola AUX • LAN rozhranie: – ethernet alebo token ring; – obsahujú riadiace čipy - logika spojenia systému s médiom; – fixná alebo modulárna konfigurácia; • WAN rozhranie: – sériové, ISDN alebo integrované CSU rozhrania – špeciálne riadiace čipy – fixná alebo modulárna konfigurácia; 19

Interfaces II. • konzola a AUX – sériový port – počiatočná konfigurácia routera – terminálové spojenia od komunikačných portov počítača, alebo cez modem. 20

Router external connections 21

Connecting LAN interfaces 22

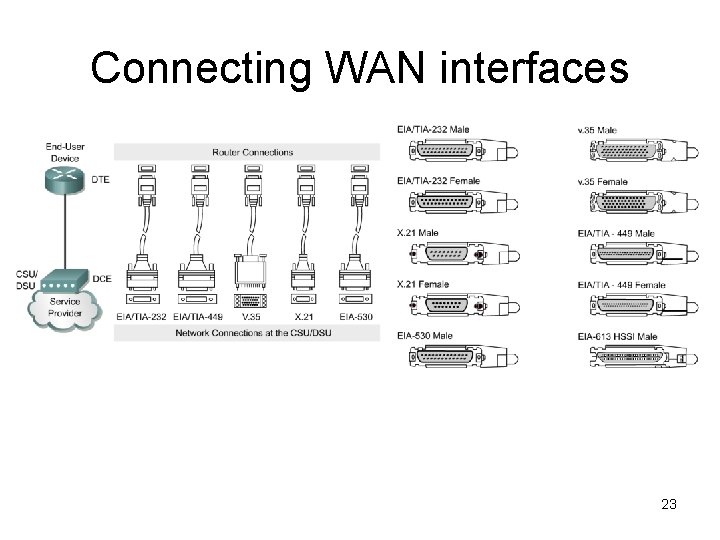

Connecting WAN interfaces 23

Management port connections 24

Power Supply • napájanie nevyhnutné na prevádzku vnútorných častí; • môžu mať viacnásobné alebo modulárne zdroje napájania; • malé routere - môžu mať externý zdroj napájania. 25

Management ports • textové spojenia na konfigurovanie routera a na riešenie jeho problémov • typy: – konzola – pomocné porty • asynchrónne sériové porty EIA-232; • spojené s komunikačným portom počítača; • textové spojenie s routerom - terminálový emulačný program v počítači; • spravovanie zariadenia; • nie sú sieťové porty; 26

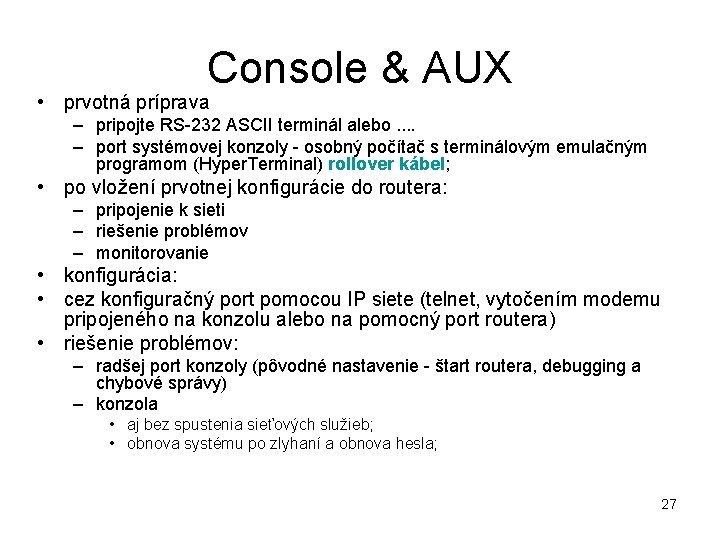

Console & AUX • prvotná príprava – pripojte RS-232 ASCII terminál alebo. . – port systémovej konzoly - osobný počítač s terminálovým emulačným programom (Hyper. Terminal) rollover kábel; • po vložení prvotnej konfigurácie do routera: – pripojenie k sieti – riešenie problémov – monitorovanie • konfigurácia: • cez konfiguračný port pomocou IP siete (telnet, vytočením modemu pripojeného na konzolu alebo na pomocný port routera) • riešenie problémov: – radšej port konzoly (pôvodné nastavenie - štart routera, debugging a chybové správy) – konzola • aj bez spustenia sieťových služieb; • obnova systému po zlyhaní a obnova hesla; 27

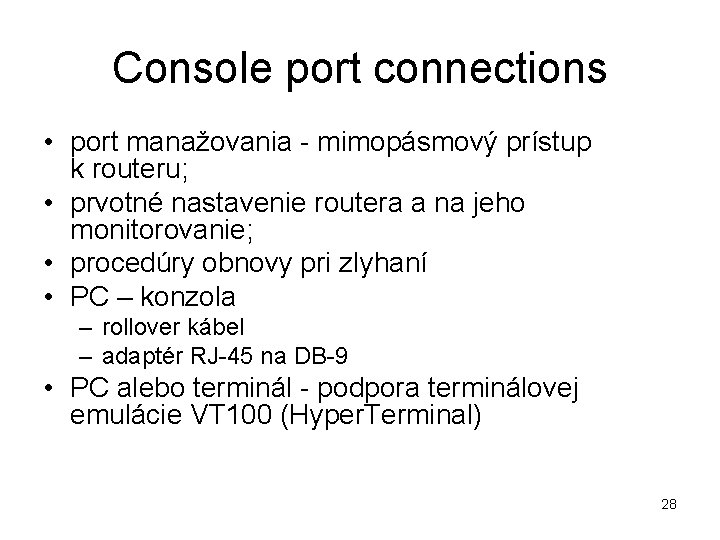

Console port connections • port manažovania - mimopásmový prístup k routeru; • prvotné nastavenie routera a na jeho monitorovanie; • procedúry obnovy pri zlyhaní • PC – konzola – rollover kábel – adaptér RJ-45 na DB-9 • PC alebo terminál - podpora terminálovej emulácie VT 100 (Hyper. Terminal) 28

Connection PC-router • Nakonfigurujte terminálový emulačný softvér na PC takto: – Vyberte príslušný COM port a nastavte • • • 9600 baudov 8 data bitov Bez parity 1 stop bit Bez kontroly toku • Spojte RJ-45 konektor rollover kábla s portom konzoly routera. • Spojte druhý koniec rolover kábla s adaptérom RJ-45 na DB-9. • Pripojte samičí adaptér DB-9 k PC. 29

Connecting router LAN interfaces • • spojenie router - LAN: Ethernet / Fast. Ethernet interface Router komunikuje s LAN cez hub alebo cez switch - straight-through kábel • interfaces 10 BASE-TX alebo 100 BASE-TX – Cat 5 alebo vyšší – UTP kábel, nezávisle od typu routera • ethernetové spojenie router – počítač/router: crossover kábel • nesprávne rozhranie: – poškodenie routera; – poškodenie sieťového zariadenia; • rozhrania ethernet, ISDN BRI, konzola, AUX, integrovaný CSU/DSU a token ring - 8 pinové konektory typov RJ-45, RJ-48 alebo RJ-49 30

Connecting WAN interfaces • typy spojenia WAN: – prenajaté linky – circuit-switched – packet-switched • DTE – zariadenie na strane zákazníka (CPE) -router • DCE – poskytovateľ služby (modem alebo CSU/DSU) – konverzia dát z DTE do formy akceptovateľnej pre poskytovateľa WAN služby. 31

HW: Router Cisco 2600 (modulárny) Rozšíritelný o: • AIM • NM • WIC/VIC 32

HW: Router Cisco 2500 (nemodulárny) Cisco 2522 Cisco 2501 Cisco 2514 33

LED indicators • • • oznámenie stavu routera; stavové LED portov a liniek - stav fyzickej vrstvy; zaťaženie rozrhania - LED trvale svieti; korektná inicializácia karty routera - zelená LED; LED rozhrania – jeho aktivita; • rozhranie aktívne a správne zapojené ale LED nesvieti – predpoklad problému 34

SW: Cisco IOS • Cisco IOS (Internetwork Operating System) je operačný systém používaný smerovačmi a prepínačmi Cisco • Vyvíja sa • rôzne verzie: 10. x, 11. x, 12. 0, 12. 1, 12. 2, 12. 3, 12. 4 • v rámci každej verzie existuje viacero Feature Set-ov (funkčných zameraní): IP Base (základné funkcie), IP Voice (funkcie zamerané na prenos hlasu), Enterprise Base (funkcie pre komplexné a rozsiahle siete), Advanced IP Services, . . . • Poskytuje sieťové služby • smerovacie a prepínacie funkcie • spoľahlivý a bezpečný prístup k sieťovým zdrojom • škálovateľnosť • Konfiguračné rozhrania: • Web rozhranie • Príkazový riadok 35

SW: Vývoj IOS-u 36

SW: IOS image filename 37

SW: Feature Set (1) c 2600 -jk 9 o 3 s-mz. 122 -23. bin Platforma: Cisco 26 xx / 26 xx. XM Feature Set: j – Enterprise subset k 9 – Greater than 64 -bit encryption o 3 – Firewall with Intrusion Detection s – NAT, IBM, MMP, VPDN/L 2 F, Vo. IP, and ATM Formát: m – spúšťaný z RAM z – zip komprimovaný Main IOS version: 12. 2 Maintenance release: 23 Kompletný popis Feature Set identifikátorov: http: //www. cisco. com/warp/public/620/5. shtml 38

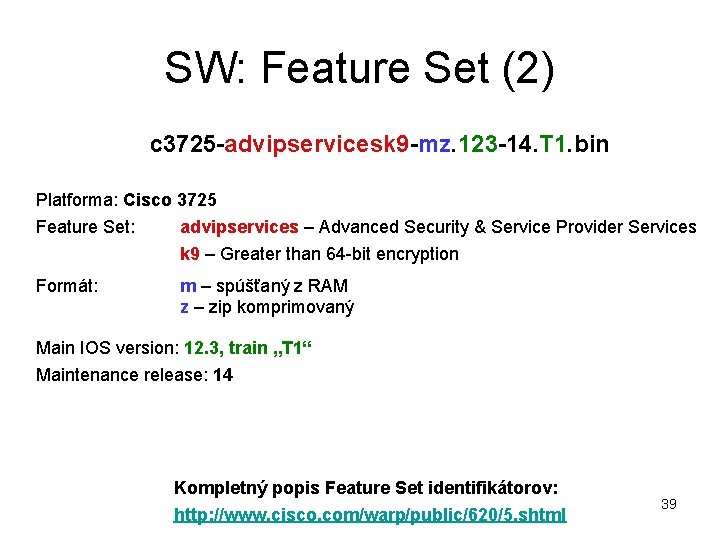

SW: Feature Set (2) c 3725 -advipservicesk 9 -mz. 123 -14. T 1. bin Platforma: Cisco 3725 Feature Set: advipservices – Advanced Security & Service Provider Services k 9 – Greater than 64 -bit encryption Formát: m – spúšťaný z RAM z – zip komprimovaný Main IOS version: 12. 3, train „T 1“ Maintenance release: 14 Kompletný popis Feature Set identifikátorov: http: //www. cisco. com/warp/public/620/5. shtml 39

SW: Feature Set (3) Advanced Enterprise Services Full Cisco IOS Software Advanced IP Services Enterprise Services Advanced Security and Service Provider Services Enterprise Base, full IBM support and Service Provider Services Advanced Security SP Services Enterprise Base Cisco IOS Firewall, IDS, SSH & IPsec IPv 6, Netflow, SSH, ATM, Vo. ATM Enterprise Layer 3 routed protocols and IBM support IP Voice Vo. IP and Vo. FR IP Base Entry level Cisco IOS Software image 40

Concurrent Services and Performance Prehľad použitia niektorých modelov 3700 Series Cisco IOS Intelligent Services: Flagship Full Service Branch Platform üSecurity üVoice üQo. S üAvailability 2600 Series 1700 Series SOHO & 800 Secure Access • Fixed platform • Four port switch High Density Services Platform Multi-Services Platform Low Density Services Platform • Modular connectivity (WIC/VIC) • Entry level voice services Teleworker/SOHO SMB • Extended modular connectivity (NM, AIM, WIC/VIC) • Integrated content networking or low density switching option • Legacy and dial aggregation Small Branch • Modularity with performance optimized for “all-in-one” solution (HSDM, NM, AIM, WIC/VIC) • Density for integrated content networking+ low density switching + future service modules • Scalability for Branch aggregation • Enhanced availability Enterprise Branch Office 41

Príkazový riadok (1) • Cisco IOS (Internetwork Operating System) je operačný systém používaný smerovačmi a prepínačmi Cisco • Konfiguračné rozhrania: • Web rozhranie • Príkazový riadok (módy): • užívateľský (základná sada show, ping, traceroute, …) • privilegovaný (rozšírená sada príkazov, debug, …) • konfiguračný (konfiguračné zmeny sú možné iba v tomto móde) • Global • Interface • Routing • Line • ostatné 42

Príkazový riadok (2) 43

Príkazový riadok (3) • Otáznik (? ) • zoznam použiteľných príkazov • zoznam parametrov pre príkazy • Tabulátor • doplnenie príkazu • výpis možných príkazov • --More-- • Enter (posun o riadok) • Spacebar (posun o stránku) • Bežne používané skratky • Ctrl+A, Ctrl+E – presun na začiatok/koniec riadku • Ctrl+Z – ukončenie konfiguračného módu • Ctrl+P, UP arrow – história príkazov 44

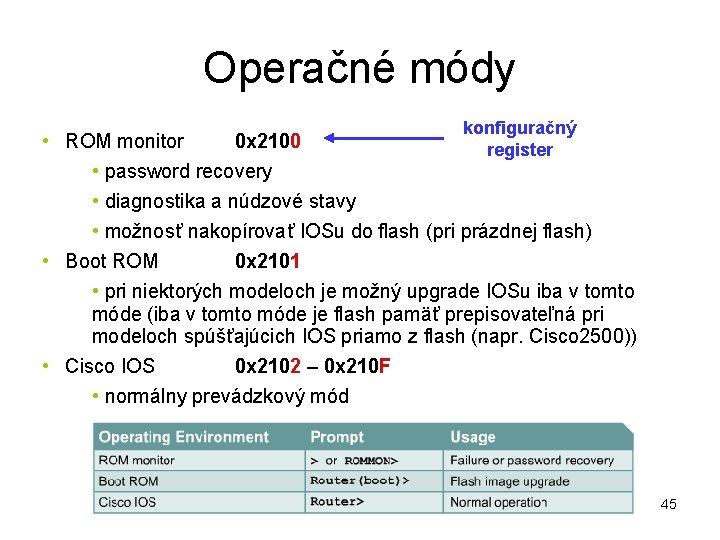

Operačné módy konfiguračný • ROM monitor 0 x 2100 register • password recovery • diagnostika a núdzové stavy • možnosť nakopírovať IOSu do flash (pri prázdnej flash) • Boot ROM 0 x 2101 • pri niektorých modeloch je možný upgrade IOSu iba v tomto móde (iba v tomto móde je flash pamäť prepisovateľná pri modeloch spúšťajúcich IOS priamo z flash (napr. Cisco 2500)) • Cisco IOS 0 x 2102 – 0 x 210 F • normálny prevádzkový mód 45

Štart smerovača/IOS-u (1) System Bootstrap, Version 12. 1(3 r)T 2, RELEASE SOFTWARE (fc 1) Copyright (c) 2000 by cisco Systems, Inc. C 2600 platform with 65536 Kbytes of main memory program load complete, entry point: 0 x 8000, size: 0 xc 66698 Self decompressing the image : ################################################################# ################ [OK] Smart Init is disabled. IOMEM set to: 10 Using iomem percentage: 10 Restricted Rights Legend Use, duplication, or disclosure by the Government is subject to restrictions as set forth in subparagraph (c) of the Commercial Computer Software - Restricted Rights clause at FAR sec. 52. 227 -19 and subparagraph (c) (1) (ii) of the Rights in Technical Data and Computer Software clause at DFARS sec. 252. 227 -7013. cisco Systems, Inc. 170 West Tasman Drive San Jose, California 95134 -1706 46

Štart smerovača/IOS-u (2) Cisco Internetwork Operating System Software IOS (tm) C 2600 Software (C 2600 -JK 9 O 3 S-M), Version 12. 2(23), RELEASE SOFTWARE (fc 2) Copyright (c) 1986 -2004 by cisco Systems, Inc. Compiled Wed 28 -Jan-04 17: 48 by kellmill Image text-base: 0 x 8000808 C, data-base: 0 x 81602 CE 4 This product contains cryptographic features and is subject to United States and local country laws governing import, export, transfer and use. Delivery of Cisco cryptographic products does not imply third-party authority to import, export, distribute or use encryption. Importers, exporters, distributors and users are responsible for compliance with U. S. and local country laws. By using this product you agree to comply with applicable laws and regulations. If you are unable to comply with U. S. and local laws, return this product immediately. A summary of U. S. laws governing Cisco cryptographic products may be found at: http: //www. cisco. com/wwl/export/crypto/tool/stqrg. html If you require further assistance please contact us by sending email to export@cisco. com. 47

Štart smerovača/IOS-u (3) cisco 2621 (MPC 860) processor (revision 0 x 600) with 59392 K/6144 K bytes of memory. Processor board ID JAD 05490 XZV (120826216) M 860 processor: part number 0, mask 49 Bridging software. X. 25 software, Version 3. 0. 0. Super. LAT software (copyright 1990 by Meridian Technology Corp). TN 3270 Emulation software. 2 Fast. Ethernet/IEEE 802. 3 interface(s) 2 Low-speed serial(sync/async) network interface(s) 32 K bytes of non-volatile configuration memory. 32768 K bytes of processor board System flash (Read/Write) Press RETURN to get started!. . . 48

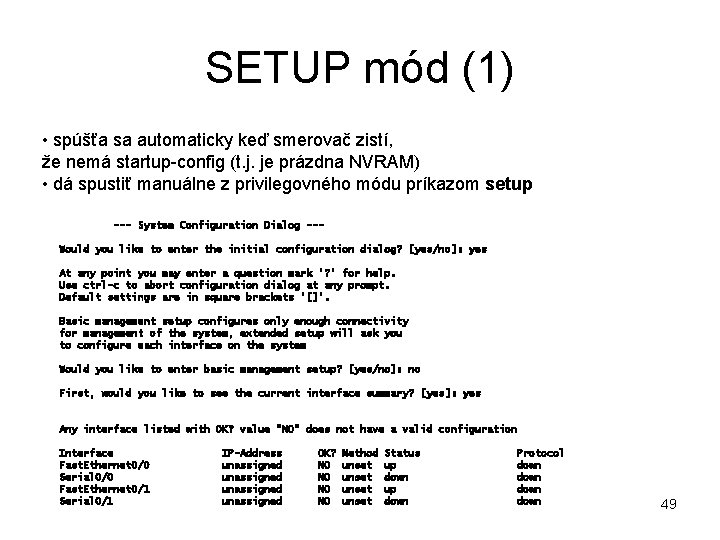

SETUP mód (1) • spúšťa sa automaticky keď smerovač zistí, že nemá startup-config (t. j. je prázdna NVRAM) • dá spustiť manuálne z privilegovného módu príkazom setup --- System Configuration Dialog --Would you like to enter the initial configuration dialog? [yes/no]: yes At any point you may enter a question mark '? ' for help. Use ctrl-c to abort configuration dialog at any prompt. Default settings are in square brackets '[]'. Basic management setup configures only enough connectivity for management of the system, extended setup will ask you to configure each interface on the system Would you like to enter basic management setup? [yes/no]: no First, would you like to see the current interface summary? [yes]: yes Any interface listed with OK? value "NO" does not have a valid configuration Interface Fast. Ethernet 0/0 Serial 0/0 Fast. Ethernet 0/1 Serial 0/1 IP-Address unassigned OK? NO NO Method unset Status up down Protocol down 49

SETUP mód (2) • zrušenie setup módu – stlačením Ctrl+C Configuring global parameters: Enter host name [Router]: Centrala. BA The enable secret is a password used to protect access to privileged EXEC and configuration modes. This password, after entered, becomes encrypted in the configuration. Enter enable secret: The enable password is used when you do not specify an enable secret password, with some older software versions, and some boot images. The virtual terminal password is used to protect access to the router over a network interface. Async lines accept incoming modems calls. If you will have users dialing in via modems, configure these lines. Configuration aborted, no changes made. Press RETURN to get started! 50

show version Router#show version Cisco Internetwork Operating System Software IOS (tm) C 2600 Software (C 2600 -JK 9 O 3 S-M), Version 12. 2(23), RELEASE SOFTWARE (fc 2) Copyright (c) 1986 -2004 by cisco Systems, Inc. Compiled Wed 28 -Jan-04 17: 48 by kellmill Image text-base: 0 x 8000808 C, data-base: 0 x 81602 CE 4 ROM: System Bootstrap, Version 12. 1(3 r)T 2, RELEASE SOFTWARE (fc 1) Router uptime is 1 minute System returned to ROM by power-on System image file is "flash: c 2600 -jk 9 o 3 s-mz. 122 -23. bin" … COPYRIGHT INFORMÁCIE … cisco 2621 (MPC 860) processor (revision 0 x 600) with 59392 K/6144 K bytes of memory. Processor board ID JAD 05490 XZV (120826216) M 860 processor: part number 0, mask 49 Bridging software. X. 25 software, Version 3. 0. 0. Super. LAT software (copyright 1990 by Meridian Technology Corp). TN 3270 Emulation software. 2 Fast. Ethernet/IEEE 802. 3 interface(s) 2 Low-speed serial(sync/async) network interface(s) 32 K bytes of non-volatile configuration memory. 32768 K bytes of processor board System flash (Read/Write) Configuration register is 0 x 2102 51

Command line errors • symbol ^: – nesprávny príkaz; – nesprávne kľúčové slovo; – nesprávny argument; 52

enable telnet konzola Konfigurácia prístupových hesiel 53

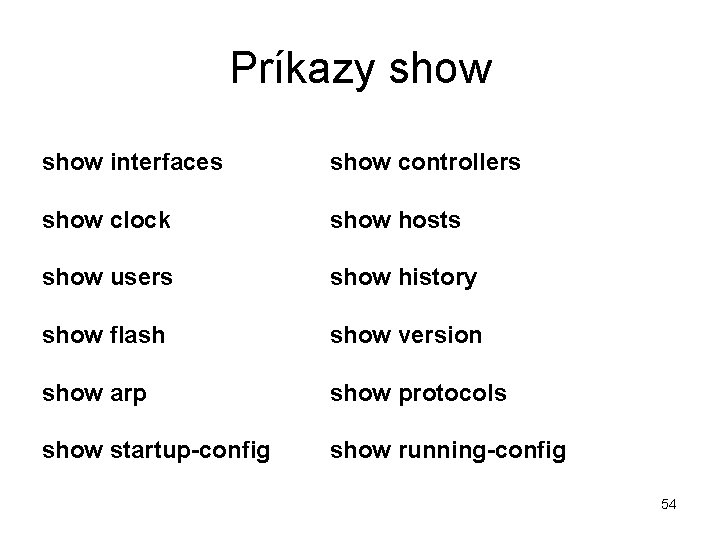

Príkazy show interfaces show controllers show clock show hosts show users show history show flash show version show arp show protocols show startup-config show running-config 54

Identifikácia a konfigurácia rozhraní • Nemodulárne zariadenia • Router(config)# interface Serial 0 port • Modulárne zariadenia • Router(config)# interface Serial 0/0 slot/port • Vhodný popis rozhrania • Router(config-if)# description Okruh KE-KE-xx 4597 • Router(config-if)# description Pobocka MI, 128 kbit, 051/7711171 • Nastavenie IP adresy a masky • Router(config-if)# ip address 192. 168. 1. 1 255. 0 • Default stav rozhrania je shutdown (administratively down) • Router(config-if)# no shutdown 55

Zvláštnosti sériového rozhrania • Správna orientácia DCE/DTE podľa role zariadenia • DCE strana: • Router(config-if)# clock rate 128000 bit/s • Zistenie typu kábla pripojenému ku konkrétnemu rozhraniu: Router>show controllers serial 0/0 Interface Serial 0/0 Hardware is Power. QUICC MPC 860 DCE V. 35, no clock idb at 0 x 824916 C 4, driver data structure at 0 x 824945 C 0 SCC Registers: General [GSMR]=0 x 2: 0 x 0000, Protocol-speci. . . 56

Bannery Router con 0 is now available Press RETURN to get started. MOTD LOGIN EXEC Router> User Access Verification Password: EXEC Router> 57

Lokálna databáza – ip host Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#ip host Lab_A 192. 168. 1. 1 10. 0. 11. 1 Router(config)#ip host Lab_B 192. 168. 2. 1 10. 0. 2. 1 Router(config)#ip host Lab_C 192. 168. 3. 1 10. 0. 13. 1 Router(config)#ip host Lab_D 192. 168. 4. 1 10. 0. 4. 1 Router(config)#end Router# 01: 32: 30: %SYS-5 -CONFIG_I: Configured from console by console Router#show hosts Default domain is not set Name/address lookup uses domain service Name servers are 255 Host Lab_D Port None Flags Age Type (perm, OK) 0 IP Lab_C None (perm, OK) 0 IP Lab_B None (perm, OK) 0 IP Lab_A None (perm, OK) 0 IP Address(es) 192. 168. 4. 1 10. 0. 4. 1 192. 168. 3. 1 10. 0. 13. 1 192. 168. 2. 1 10. 0. 2. 1 192. 168. 1. 1 10. 0. 11. 1 Router# slúži na uchovanie mien a k nim príslušných IP adries 58

Konfiguračné zmeny 59

Cisco Discovery Protocol (1) • Nezávislý od média (optika, metalika, wifi) • Nezávislý od L 3 protokolu • Funguje na 2. vrstve ISO/OSI • Uľahčuje identifikáciu priamo pripojených Cisco zariadení • platforma (router, switch, …) a konkrétny model • verzia operačného systému (IOSu) • identifikácia rozhrania, ktorým je pripojené susediace zariadenie • IP adresa zariadenia • pri CDP v 2 je to aj VTP domain name, native VLAN a duplex mód • Pri nevhodnej konfigurácii môže spôsobiť únik informácií! • Štandardne je CDP zapnutý na všetkých rozhraniach! 60

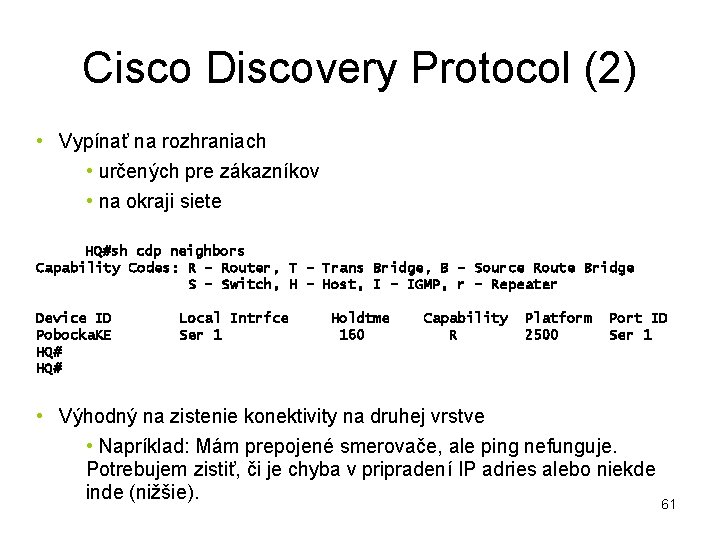

Cisco Discovery Protocol (2) • Vypínať na rozhraniach • určených pre zákazníkov • na okraji siete HQ#sh cdp neighbors Capability Codes: R - Router, T - Trans Bridge, B - Source Route Bridge S - Switch, H - Host, I - IGMP, r - Repeater Device ID Pobocka. KE HQ# Local Intrfce Ser 1 Holdtme 160 Capability R Platform 2500 Port ID Ser 1 • Výhodný na zistenie konektivity na druhej vrstve • Napríklad: Mám prepojené smerovače, ale ping nefunguje. Potrebujem zistiť, či je chyba v pripradení IP adries alebo niekde inde (nižšie). 61

Cisco Discovery Protocol (3) HQ#sh cdp neighbors detail ------------Device ID: Pobocka. KE Entry address(es): IP address: 192. 168. 100. 2 Platform: cisco 2500, Capabilities: Router Interface: Serial 1, Port ID (outgoing port): Serial 1 Holdtime : 165 sec Version : Cisco Internetwork Operating System Software IOS (tm) 2500 Software (C 2500 -I-L), Version 12. 1(24), RELEASE SOFTWARE (fc 2) Copyright (c) 1986 -2004 by cisco Systems, Inc. Compiled Wed 12 -May-04 03: 40 by cmong advertisement version: 2 Dôležité príkazy: cdp run (G), cdp enable (I), show cdp neighbors [detail] 62

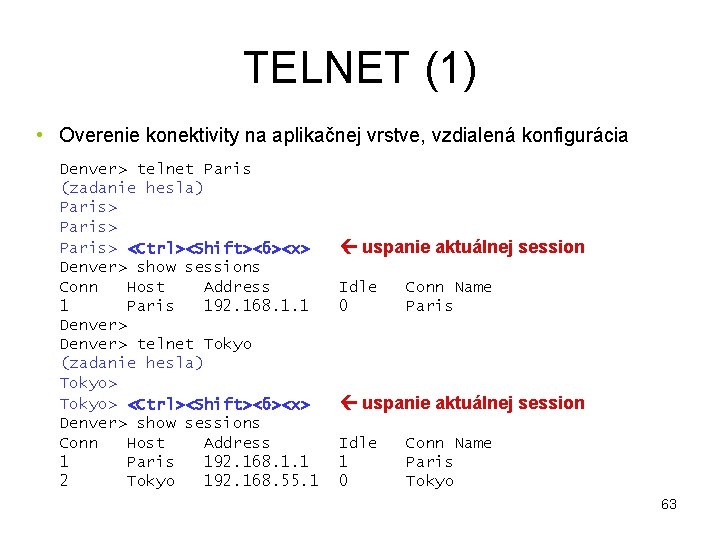

TELNET (1) • Overenie konektivity na aplikačnej vrstve, vzdialená konfigurácia Denver> telnet Paris (zadanie hesla) Paris> <Ctrl><Shift><6><x> Denver> show sessions Conn Host Address 1 Paris 192. 168. 1. 1 Denver> telnet Tokyo (zadanie hesla) Tokyo> <Ctrl><Shift><6><x> Denver> show sessions Conn Host Address 1 Paris 192. 168. 1. 1 2 Tokyo 192. 168. 55. 1 uspanie aktuálnej session Idle 0 Conn Name Paris uspanie aktuálnej session Idle 1 0 Conn Name Paris Tokyo 63

TELNET (2) Denver> <Enter> Tokyo> <Ctrl><Shift><6><x> Denver> disconnect 2 Disconnect Tokyo? [confirm] Denver> show sessions Conn Host Address 1 Paris 192. 168. 1. 1 Denver> resume 1 Paris> resume poslednej session uspanie aktuálnej session zrušenie/odpojenie session č. 2 Idle 0 Conn Name Paris resume session č. 1 Prípadne sme mohli stlačiť iba Enter, kedže „Paris“ session bola posledná: Denver> <Enter> resume poslednej session Paris> 64

(Ne)Výkonnosť routrov • Udáva sa počte paketov, ktoré je schopný router preroutovať z jedného rozhrania na iné za 1 sekundu • Packets Per Second (PPS alebo pps, prípadne kpps a Mpps) • Pre routovací proces nie je rozhodujúca veľkosť paketov, riadi sa iba podľa informácií obsiahnutých v hlavičke paketu (tá má vždy rovnakú veľkosť nezávislú od veľkosti dátovej časti) • Výkonnosť routrov sa obyčajne uvádza pre 64 B malé pakety • Spôsob routovania • process switching • fast switching, CEF, resp. iné akcelerované routovanie • Platformy • routre (softvérové routovanie) • L 3 switche (hardvérové, rádovo vyššia výkonnosť) • Prehľad výkonnosti niektorých platforiem • http: //www. cnl. tuke. sk/~vozar/CNAP/CCNA 2/vykonnost. txt 65 • http: //www. cnl. tuke. sk/~vozar/CNAP/CCNA 2/03 cisco_rout_perf. pdf
