POTAOV SIE n n n Defincia potaovej siete

POČÍTAČOVÁ SIEŤ n n n Definícia počítačovej siete /PS/ Dôvody vzniku PS Rozdelenie PS Typy PC v sieti Komponenty PS Topológia PS

Čo je počítačová sieť? Počítačová sieť sa obvykle skladá z viac než dvoch počítačov, ktoré sú navzájom prepojené medzi sebou za účelom dátovej komunikácie.

Aké sú hlavné dôvody budovania PS? Hlavné dôvody sú: n n n rýchla výmena informácií, komunikácia zdieľanie dát tímová práca, práca na diaľku zdieľanie hardvérových prostriedkov služby vzdelávanie

Ako rozdeľujeme počítačovú sieť? Z hľadiska rozlohy, topológie, architektúry. Z hľadiska rozlohy rozdeľujeme PS: n n n LAN MAN WAN

LAN (Local Area Network) malé oblasti Lokálne siete spájajú počítače, ktoré sa nachádzajú v jednej budove, prípadne v komplexe budov. Takáto sieť je spojená z desiatok pracovných staníc.

MAN (Metropolitan Area Network) stredne veľké vzdialenosti Metropolitné siete spájajú počítače, ktoré sa nachádzajú na území mesta, prípadne nejakého územného celku.

WAN (Wide Area Network) veľké vzdialenosti Globálna počítačová sieť – rozsiahle siete spájajú počítače z rôznych sieti typu LAN a MAN. Často zaberajú územie niekoľkých miest, štátov čí kontinentov. Najznámejšou sieťou typu WAN je Internet.

Čo rozumieme pod pojmom topológia počíačovej siete? Existuje: n n Fyzická topológia – spôsob, akým sú jednotlivé počítače v PS rozmiestnené a prepojené medzi sebou Logická topológia – spôsob, akým sa v sieti medzi počítačmi pohybujú dáta.

Ako znázorňujeme fyzické topológie? Graf – znázorňuje fyzickú topológiu PS Časti grafu: uzol hrana Uzol – jednotlivý PC Hrana – prenosové médium

Aké základné fyzické topológie počítačovej siete rozlišujeme? Bežné fyzické topológie sú: n n n Zbernicová (BUS) Hviezdicová (STAR) Kruhová (RING)

Zbernicová topológia n n n Historicky najstarší druh fyzickej topológie Počítače sú zapojené na jedno spoločné prenosové médium Zbernicový kábel je ukončený terminátorom PC PC T T PC PC

Hviezdicová topológia n n Dnes najpoužívanejšia fyzická topológia Každá stanica je pripojená vlastným nezdieľaným médiom s centrálnym bodom siete PC PC CB PC PC

Počítačová sieť s topológiou Hviezda

Kruhová topológia n Jednotlivé stanice sú prepojené do uzatvorenej slučky PC PC

Architektúra počítačovej siete n n peer – to – peer (rovný s rovným) všetky počítače sú navzájom rovné, každý má rovnaké práva klient/server – jeden počítač v sieti (najvýkonnejší) má výhradné postavenie, jeho úlohou je manažment a riadenie funkcií siete – server, ostatné počítače sa k nemu hlásia, využívajú jeho služby a prostreidky - klient

Čo potrebujeme na vytvorenie počítačovej siete? n Sieťová karta – rozhranie pripojenie počítača do siete

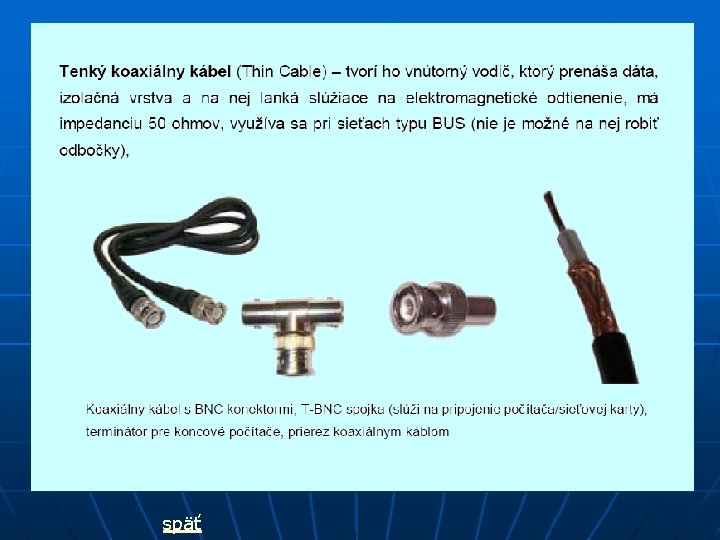

Kabeláž – metalické káble, optické káble, bezdrôtové spojenia Točená dvojlinka (Twisted Pair) – tvorí n n n ju osem farebne odlíšených vodičov. Uvedený spôsob vedenia vodičov kompenzuje vyžarovanie a ovplyvňovanie signálov. delíme ju na: UTP netienená TP STP tienená TP jednotlivé krútené páry sú odtienené (opletené) FTP tienené fóliou

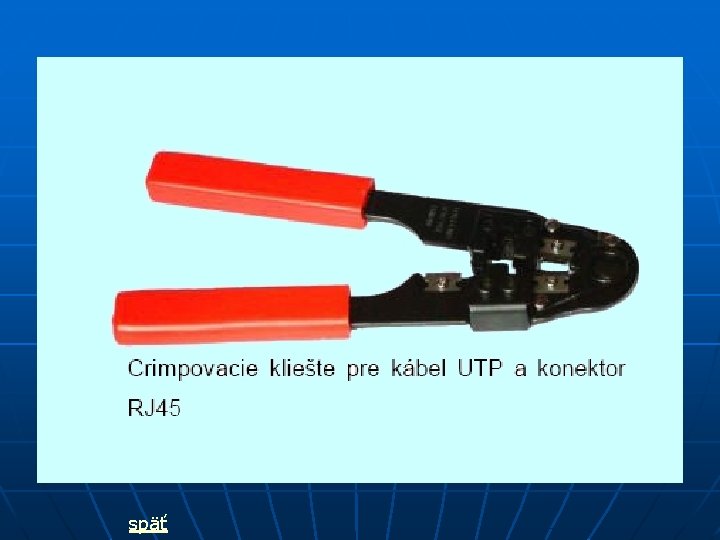

Krimplovacie kliešte

Optické káble – tvorí ho stredné sklenené vlákno, prenáša svetlo v špeciálnych vláknach. Dáta sú prenášané svetelnými impulzmi. Optické káble sú absolútne odolné proti elektromagnetickému rušeniu. Ich nevýhodou je vysoká cena a špeciálne zariadenie pri inštalácii.

Vlákno je tvorené dvoma typmi materiálu, ktorých prechod pôsobí odraz lúča, ktorý sa vláknom prenáša.

Bezdrôtové spojenie – použijeme tam, kde nie je možno použiť kabeláž

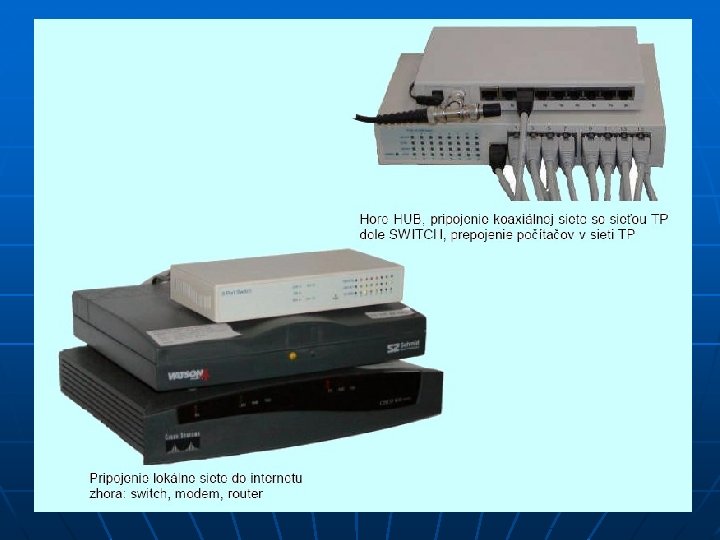

Aktívne prvky počítačovej siete n n n rozbočovač (HUB) signál prijme, zosilní a rozošle ostatným k nemu pripojeným počítačom prepínač (switch) vysokorýchlostný multiportový most. ktorý umožňuje paralelnú komunikáciu medzi rôznymi dvojicami portov smerovač (router) preberá dáta z lokálnej siete a smeruje ich na vzdialený cieľ, alebo naopak. Obsahuje aj bezpečnostné algoritmy zabraňujúce prienikom do lokálnej siete

Ďakujem za pozornosť

• podľa prenosovej rýchlosti delíme na 10 Mb/s, 10/100 Mb/s • podľa počtu portov RJ 45 na 5, 8, 12, 16. . . • zväčša 1 port je krosovaný – umožňuje pripojiť - ďalší rozbočovač • maximálny počet rozbočovačov je obmedzený na 4 späť
