POČÍTAČOVÁ SIEŤ Dana Moravová, 2014 1. ročník Mgr. , Informatika jednoodborová

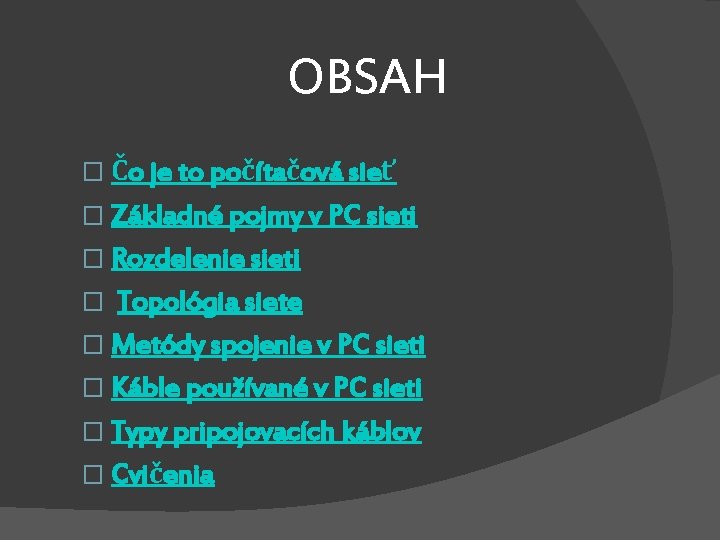

OBSAH � Čo je to počítačová sieť � Základné pojmy v PC sieti � Rozdelenie sieti Topológia siete � Metódy spojenie v PC sieti � Káble používané v PC sieti � Typy pripojovacích káblov � Cvičenia �

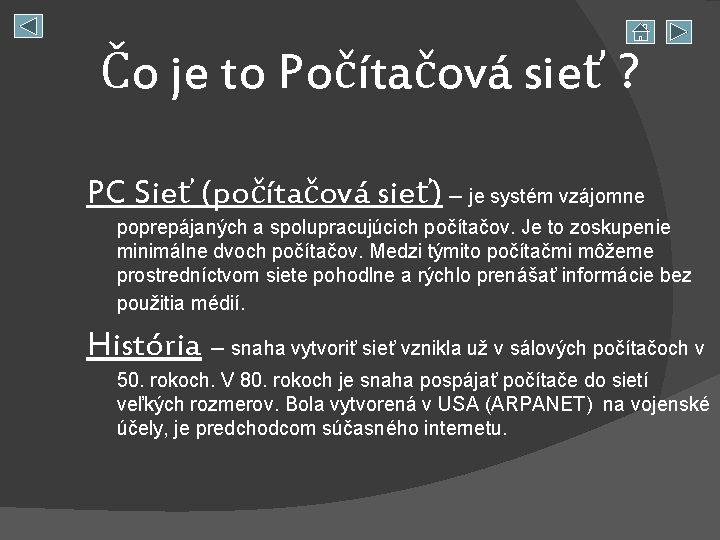

Čo je to Počítačová sieť ? PC Sieť (počítačová sieť) – je systém vzájomne poprepájaných a spolupracujúcich počítačov. Je to zoskupenie minimálne dvoch počítačov. Medzi týmito počítačmi môžeme prostredníctvom siete pohodlne a rýchlo prenášať informácie bez použitia médií. História – snaha vytvoriť sieť vznikla už v sálových počítačoch v 50. rokoch. V 80. rokoch je snaha pospájať počítače do sietí veľkých rozmerov. Bola vytvorená v USA (ARPANET) na vojenské účely, je predchodcom súčasného internetu.

Základné pojmy v PC sieti 1. Pracovná stanica (Klient) – Je to samostatný počítač, ktorý je pripojený do siete tak aby mohol využívať služby siete. Počítač ktorý slúži na spracovanie údajov používateľom počítača. 2. Server – zabezpečuje chod siete, realizuje funkcie siete a poskytuje ostatným používateľom svoje prostriedky (pamäťové miesto na disku, tlačiareň. . . ) 3. Topológia siete – je spôsob akým sú jednotlivé stanice medzi sebou poprepájané. 4. Internet – medzinárodná PC sieť ktorá spája jednotlivé kontinenty. 5. Intranet – je sieť vo vnútri organizácie alebo podniku. 6. Extranet – je to sieť niekoľkých spolupracujúcich organizácií. 6. IP Adresa – je jedinečné číslo na identifikáciu počítača.

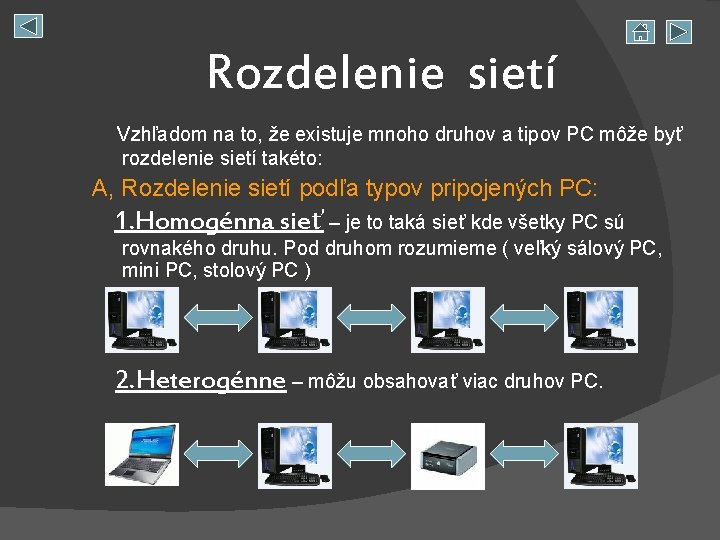

Rozdelenie sietí Vzhľadom na to, že existuje mnoho druhov a tipov PC môže byť rozdelenie sietí takéto: A, Rozdelenie sietí podľa typov pripojených PC: 1. Homogénna sieť – je to taká sieť kde všetky PC sú rovnakého druhu. Pod druhom rozumieme ( veľký sálový PC, mini PC, stolový PC ) 2. Heterogénne – môžu obsahovať viac druhov PC.

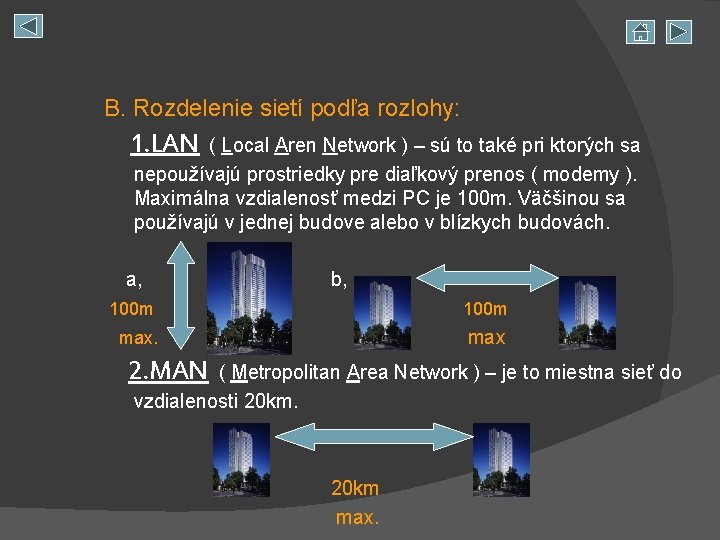

B. Rozdelenie sietí podľa rozlohy: 1. LAN ( Local Aren Network ) – sú to také pri ktorých sa nepoužívajú prostriedky pre diaľkový prenos ( modemy ). Maximálna vzdialenosť medzi PC je 100 m. Väčšinou sa používajú v jednej budove alebo v blízkych budovách. a, b, 100 m max 2. MAN ( Metropolitan Area Network ) – je to miestna sieť do vzdialenosti 20 km max.

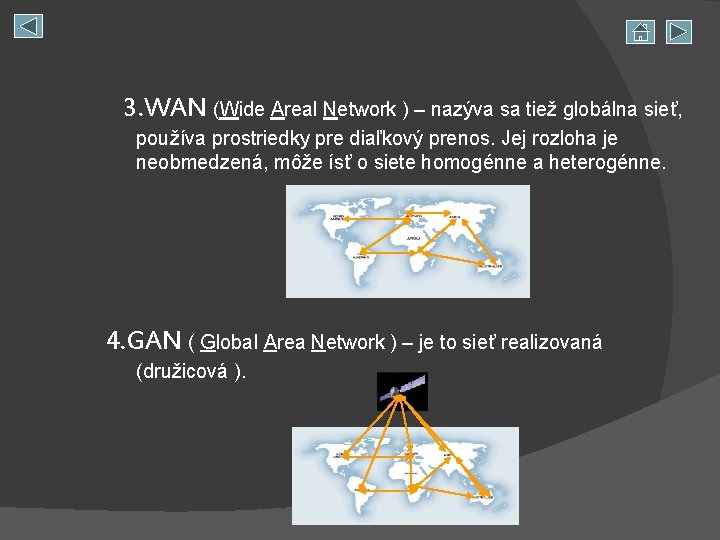

3. WAN (Wide Areal Network ) – nazýva sa tiež globálna sieť, používa prostriedky pre diaľkový prenos. Jej rozloha je neobmedzená, môže ísť o siete homogénne a heterogénne. 4. GAN ( Global Area Network ) – je to sieť realizovaná (družicová ).

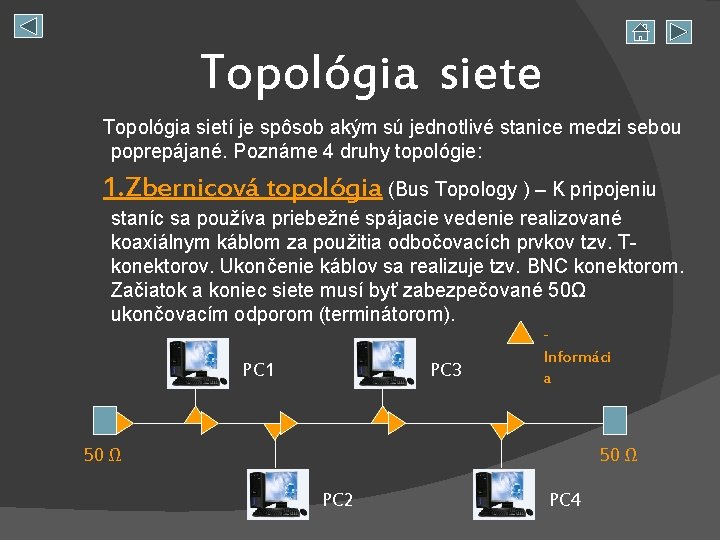

Topológia siete Topológia sietí je spôsob akým sú jednotlivé stanice medzi sebou poprepájané. Poznáme 4 druhy topológie: 1. Zbernicová topológia (Bus Topology ) – K pripojeniu staníc sa používa priebežné spájacie vedenie realizované koaxiálnym káblom za použitia odbočovacích prvkov tzv. Tkonektorov. Ukončenie káblov sa realizuje tzv. BNC konektorom. Začiatok a koniec siete musí byť zabezpečované 50Ω ukončovacím odporom (terminátorom). PC 1 PC 3 Informáci a 50 Ω PC 2 PC 4

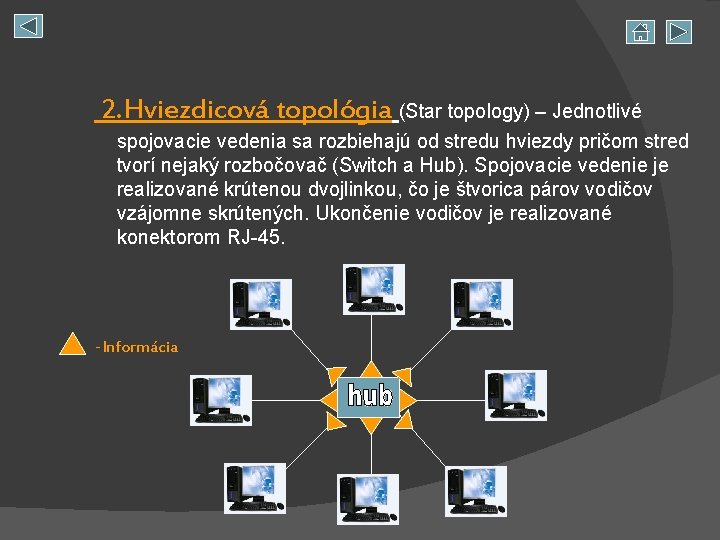

2. Hviezdicová topológia (Star topology) – Jednotlivé spojovacie vedenia sa rozbiehajú od stredu hviezdy pričom stred tvorí nejaký rozbočovač (Switch a Hub). Spojovacie vedenie je realizované krútenou dvojlinkou, čo je štvorica párov vodičov vzájomne skrútených. Ukončenie vodičov je realizované konektorom RJ-45. -Informácia

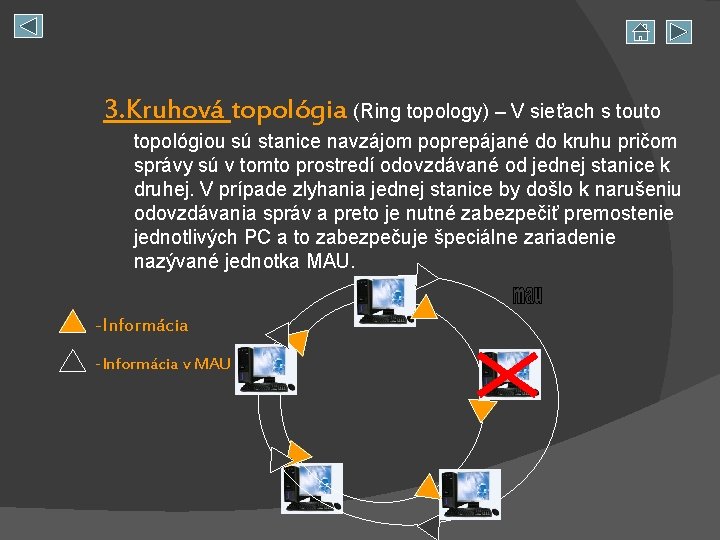

3. Kruhová topológia (Ring topology) – V sieťach s touto topológiou sú stanice navzájom poprepájané do kruhu pričom správy sú v tomto prostredí odovzdávané od jednej stanice k druhej. V prípade zlyhania jednej stanice by došlo k narušeniu odovzdávania správ a preto je nutné zabezpečiť premostenie jednotlivých PC a to zabezpečuje špeciálne zariadenie nazývané jednotka MAU. -Informácia v MAU

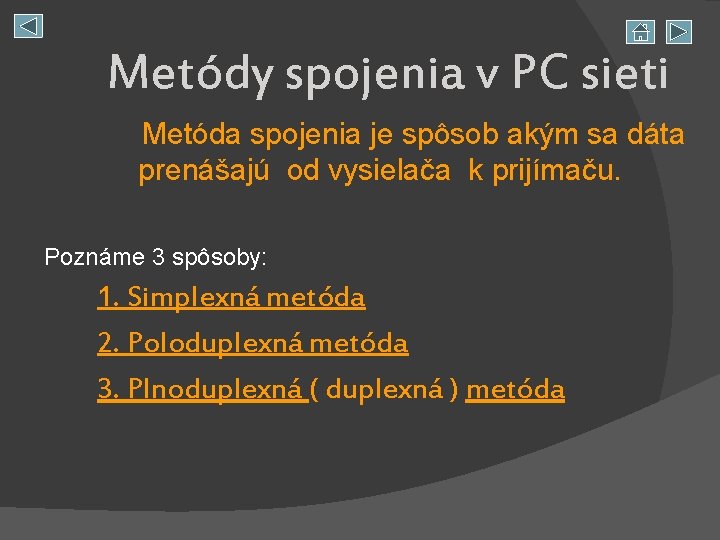

Metódy spojenia v PC sieti Metóda spojenia je spôsob akým sa dáta prenášajú od vysielača k prijímaču. Poznáme 3 spôsoby: 1. Simplexná metóda 2. Poloduplexná metóda 3. Plnoduplexná ( duplexná ) metóda

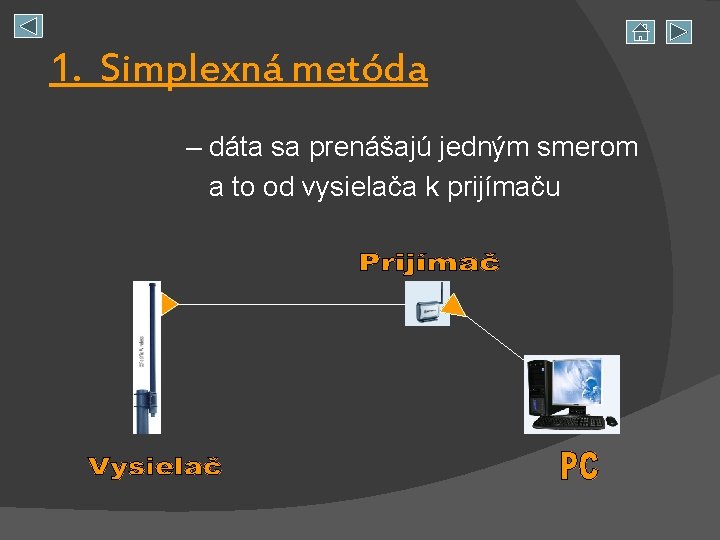

1. Simplexná metóda – dáta sa prenášajú jedným smerom a to od vysielača k prijímaču

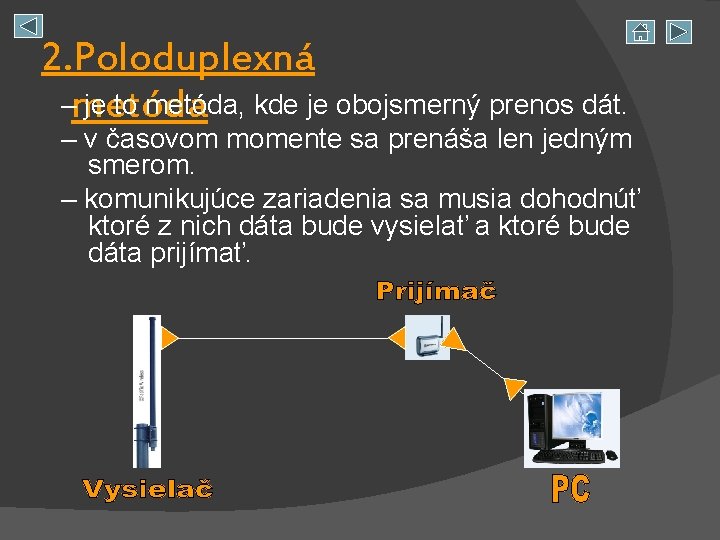

2. Poloduplexná –metóda je to metóda, kde je obojsmerný prenos dát. – v časovom momente sa prenáša len jedným smerom. – komunikujúce zariadenia sa musia dohodnúť ktoré z nich dáta bude vysielať a ktoré bude dáta prijímať.

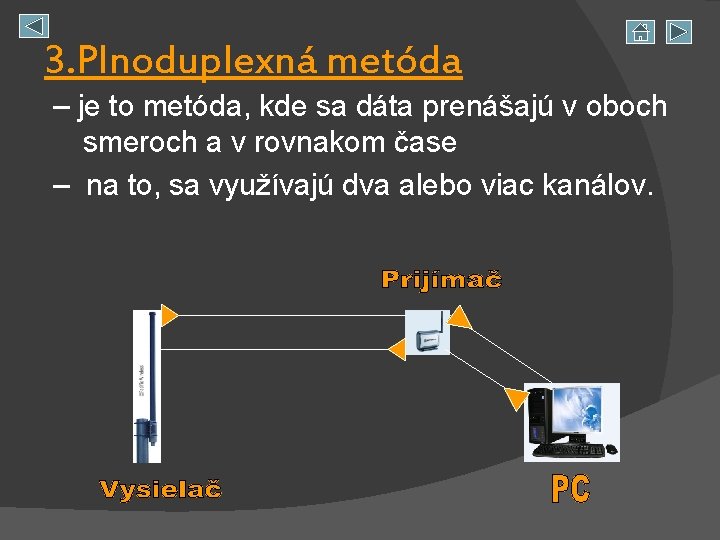

3. Plnoduplexná metóda – je to metóda, kde sa dáta prenášajú v oboch smeroch a v rovnakom čase – na to, sa využívajú dva alebo viac kanálov.

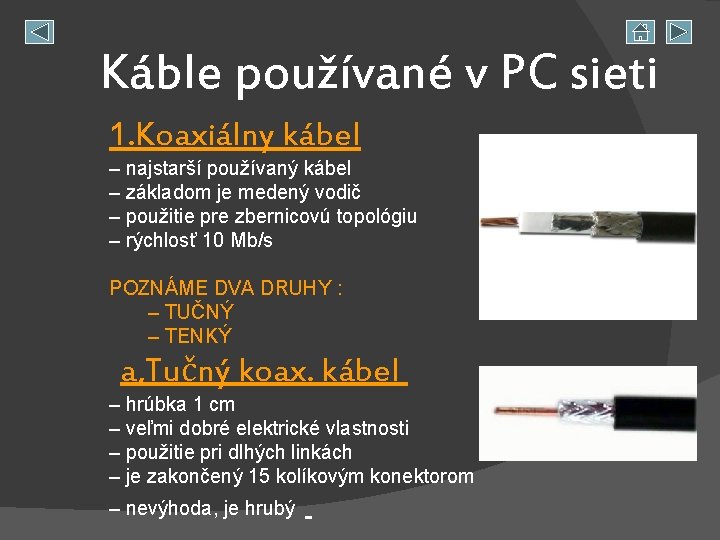

Káble používané v PC sieti 1. Koaxiálny kábel – najstarší používaný kábel – základom je medený vodič – použitie pre zbernicovú topológiu – rýchlosť 10 Mb/s POZNÁME DVA DRUHY : – TUČNÝ – TENKÝ a, Tučný koax. kábel – hrúbka 1 cm – veľmi dobré elektrické vlastnosti – použitie pri dlhých linkách – je zakončený 15 kolíkovým konektorom – nevýhoda, je hrubý

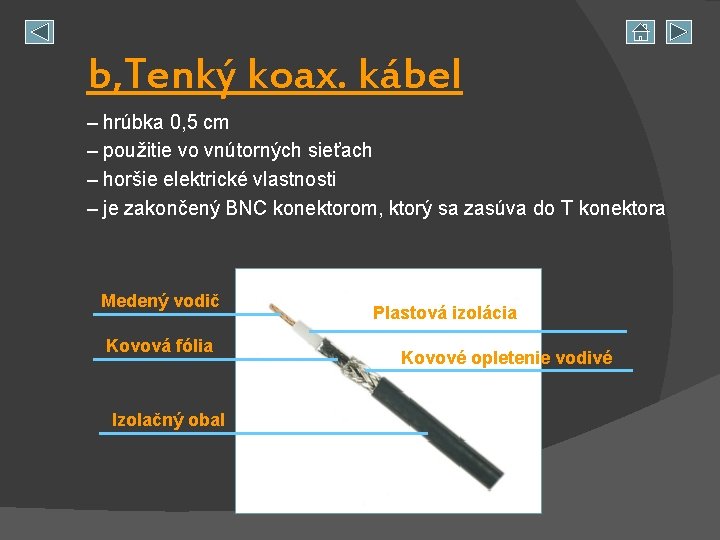

b, Tenký koax. kábel – hrúbka 0, 5 cm – použitie vo vnútorných sieťach – horšie elektrické vlastnosti – je zakončený BNC konektorom, ktorý sa zasúva do T konektora Medený vodič Kovová fólia Izolačný obal Plastová izolácia Kovové opletenie vodivé

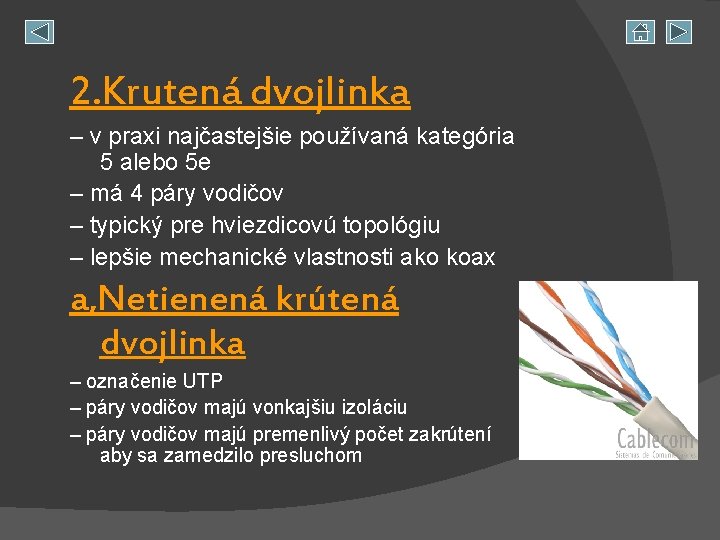

2. Krutená dvojlinka – v praxi najčastejšie používaná kategória 5 alebo 5 e – má 4 páry vodičov – typický pre hviezdicovú topológiu – lepšie mechanické vlastnosti ako koax a, Netienená krútená dvojlinka – označenie UTP – páry vodičov majú vonkajšiu izoláciu – páry vodičov majú premenlivý počet zakrútení aby sa zamedzilo presluchom

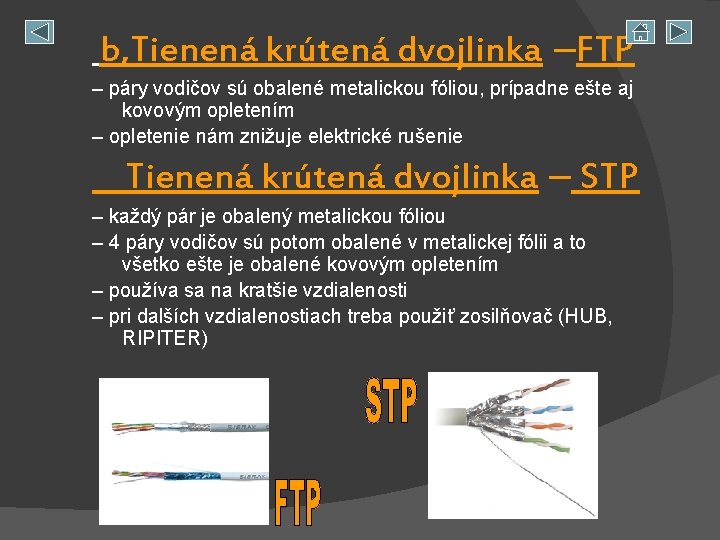

b, Tienená krútená dvojlinka –FTP – páry vodičov sú obalené metalickou fóliou, prípadne ešte aj kovovým opletením – opletenie nám znižuje elektrické rušenie Tienená krútená dvojlinka – STP – každý pár je obalený metalickou fóliou – 4 páry vodičov sú potom obalené v metalickej fólii a to všetko ešte je obalené kovovým opletením – používa sa na kratšie vzdialenosti – pri dalších vzdialenostiach treba použiť zosilňovač (HUB, RIPITER)

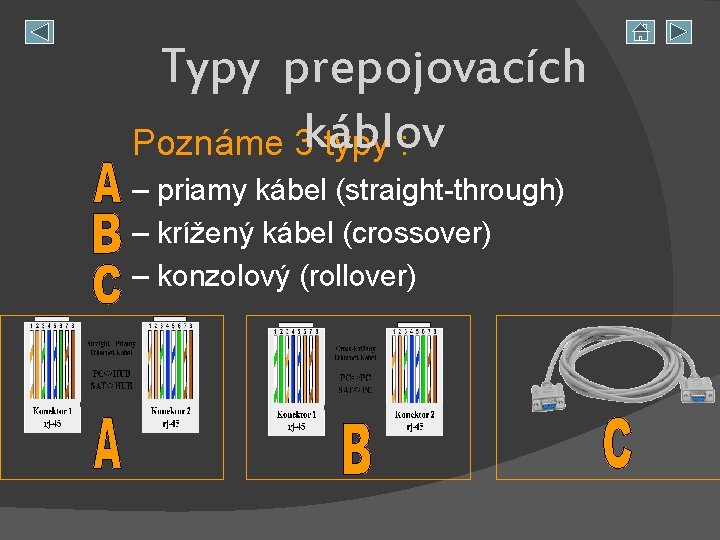

Typy prepojovacích Poznáme 3 káblov typy : – priamy kábel (straight-through) – krížený kábel (crossover) – konzolový (rollover)

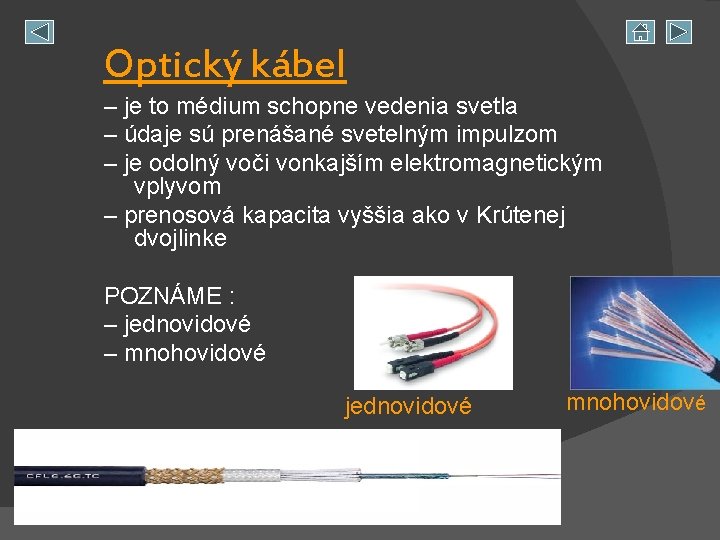

Optický kábel – je to médium schopne vedenia svetla – údaje sú prenášané svetelným impulzom – je odolný voči vonkajším elektromagnetickým vplyvom – prenosová kapacita vyššia ako v Krútenej dvojlinke POZNÁME : – jednovidové – mnohovidové jednovidové mnohovidové

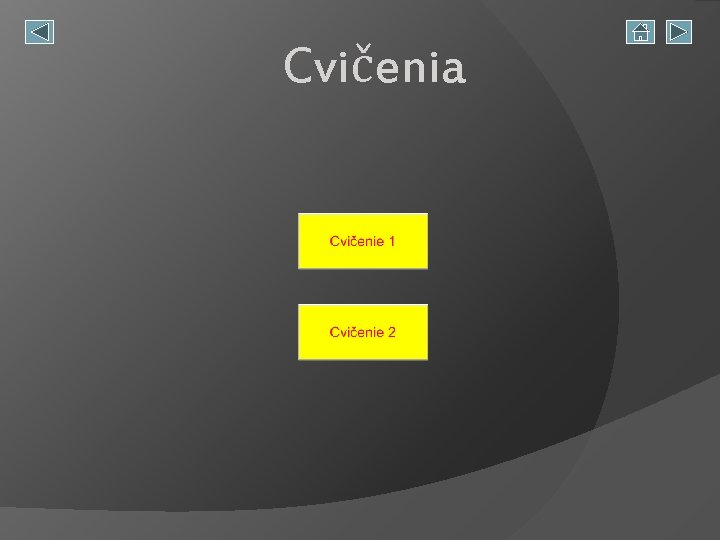

Cvičenia

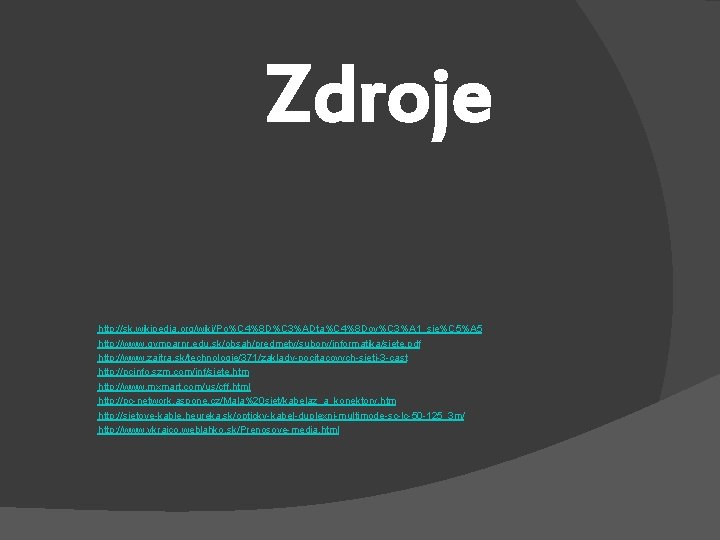

Zdroje http: //sk. wikipedia. org/wiki/Po%C 4%8 D%C 3%ADta%C 4%8 Dov%C 3%A 1_sie%C 5%A 5 http: //www. gymparnr. edu. sk/obsah/predmety/subory/informatika/siete. pdf http: //www. zajtra. sk/technologie/371/zaklady-pocitacovych-sieti-3 -cast http: //pcinfo. szm. com/inf/siete. htm http: //www. mxmart. com/us/cff. html http: //pc-network. aspone. cz/Mala%20 siet/kabelaz_a_konektory. htm http: //sietove-kable. heureka. sk/opticky-kabel-duplexni-multimode-sc-lc-50 -125_3 m/ http: //www. vkrajco. weblahko. sk/Prenosove-media. html
