Počítačová chemie (3. přednáška) • Úvod (1. přednáška) • Molekula – Struktura molekuly (2.

Počítačová chemie (3. přednáška) • Úvod (1. přednáška) • Molekula – Struktura molekuly (2. , 3. a 4. přednáška) – Geometrie molekuly (5. přednáška) – Vhled do praxe (6. přednáška) • Molekulové modelování – Molekulová mechanika (7. a 8. přednáška) – Kvantová mechanika (9. a 10. přednáška) – Molekulová dynamika (11. přednáška) – Vhled do praxe (12. přednáška)

Struktura molekuly II • • Izomorfismus Automorfismus Chemická vzdálenost Kanonické indexování

Struktura molekuly II • • Izomorfismus Automorfismus Chemická vzdálenost Kanonické indexování

Izomorfismus molekulových grafů • Neformálně I: Dva molekulové grafy jsou izomorfní, pokud reprezentují stejnou

Izomorfismus molekulových grafů • Neformálně I: Dva molekulové grafy jsou izomorfní, pokud reprezentují stejnou molekulu. • Neformálně II: Dva molekulové grafy jsou izomorfní, liší-li se pouze indexováním vrcholů. • Neformálně III: Dva molekulové grafy jsou izomorfní, pokud: – Každý uzel Ni grafu G lze zobrazit na uzel Ni¢ grafu G¢. – Sousední uzly uzlu Ni lze zobrazit na sousední uzly uzlu Ni¢.

Izomorfismus molekulových grafů Formálně: Grafy G = (V, E, L, j, b) a G¢

Izomorfismus molekulových grafů Formálně: Grafy G = (V, E, L, j, b) a G¢ = (V¢, E¢, L¢, j¢, b) jsou izomorfní, pokud existuje bijektivní zobrazení (permutace) f: V ®V¢ s následujícími vlastnostmi: – pokud uzly u, v Î V tvoří n hran {u, v} grafu G, pak uzly f(u), f(v) Î V¢ tvoří n hran {f(u), f(v)} grafu G¢ – pokud uzel u Î V tvoří n smyček {u, u} grafu G, pak uzel f(u) Î V¢ tvoří n smyček {f(u), f(u)} grafu G¢ – zobrazení f zachovává ohodnocení vrcholů: j(u) = j ¢(f(u)) pro každé u Î V Vztah mezi izomorfismem a izomerií: Molekuly M 1 a M 2 jsou izomorfní => M 1 a M 2 jsou izomerní.

Izomorfismus a matice sousednosti Molekulové grafy určené pomocí matice sousednosti: G = (V, A,

Izomorfismus a matice sousednosti Molekulové grafy určené pomocí matice sousednosti: G = (V, A, j, b) a G¢ = (V¢, A¢, j¢, b) Izomorfismus (=permutace) f: V ®V´ K permutaci f lze sestrojit permutační matici P. Poznámka: Permutační matice vznikne z jednotkové matice permutací jejich řádku. Potom platí: A = PT A¢ P

Časová složitost • Velmi neformálně: Problém je NP-úplný, pokud pro něho nelze vytvořit algoritmus

Časová složitost • Velmi neformálně: Problém je NP-úplný, pokud pro něho nelze vytvořit algoritmus s nejhůře polynomiální časovou složitostí. • Příklad: – algoritmy řešitelné v polynomiálním čase patří například do složitostních tříd: O(n), O(n log n), O(n 2), O(n 3), atd. – NP-úplné algoritmy patří například do složitostních tříd: O(2 n), O(n!), O(nn), atd.

Isomorfismus - časová složitost & řešení problému • Problém isomorfismu obecných grafů patří pravděpodobně

Isomorfismus - časová složitost & řešení problému • Problém isomorfismu obecných grafů patří pravděpodobně (není to dokázáno, ale vše tomu nasvědčuje : -) mezi NP-úplné problémy. • Řešení problému: – Hrubou silou – Zefektivnění: • backtracking • dělení vrcholů do tříd – Omezená třída grafů: • rovinné grafy – Porovnání číselných charakteristik grafů

Algoritmy pro testování izomorfismu I Využití hrubé síly (brute force): • Popis algoritmu: Pro

Algoritmy pro testování izomorfismu I Využití hrubé síly (brute force): • Popis algoritmu: Pro každou permutaci f: V ® V¢ se otestuje, zda se jedná o izomorfismus. • Složitost: Množiny V i V¢ mají stejný počet vrcholů, označme si ho n. => existuje n! permutací f: V ® V¢ => algoritmus se nachází ve složitostní třídě O(n!)

Izomorfismus - backtracking • Zefektivnění metody „hrubou silou“ • Nezabývá se všemi zobrazeními. Přidává

Izomorfismus - backtracking • Zefektivnění metody „hrubou silou“ • Nezabývá se všemi zobrazeními. Přidává další vrchol jen k parciálním zobrazením, které splňují podmínky izomorfismu. • V nejhorším případě má tato metoda také faktoriální složitost, ale pro běžné případy je výpočet podstatně kratší než při využití hrubé síly.

Izomorfismus - backtracking - princip a) zobrazí libovolný uzel (uzlu z G neboli vzoru

Izomorfismus - backtracking - princip a) zobrazí libovolný uzel (uzlu z G neboli vzoru přiřadí uzel z G´ neboli obraz) b) otestuje, zda je vzniklé parciální zobrazení izomorfismus (pro nové* uzly platí: vzory i obrazy mají stejné ohodnocení a stejné stupně): • pokud ano, zobrazí sousedy nových vzoru(ů) na sousedy nových obraz(ů) a opakuje krok b) • pokud ne, vrátí se o krok zpět a volí jiné zobrazení * Nové = zobrazené v posledním kroku. Z rekurzivity algoritmu je zřejmé, že pro původní (dříve přidané) uzly je parciální zobrazení izomorfismus => nemusíme pro ně nic testovat : -).

Izomorfismus - backtracking - příklad Molekulový graf G: Molekulový graf G´: Hrubá síla: Bactracking:

Izomorfismus - backtracking - příklad Molekulový graf G: Molekulový graf G´: Hrubá síla: Bactracking: v 1, v 2, v 3, v 4 -> v´ 1, v´ 2, v´ 3, v´ 4; -> v´ 1, v´ 2, v´ 4, v´ 3; -> v´ 1, v´ 3, v´ 2, v´ 4; -> v´ 1, v´ 3, v´ 4, v´ 2; -> v´ 1, v´ 4, v´ 2, v´ 3; -> v´ 1, v´ 4, v´ 3, v´ 2 v 1 -> v´ 1 v 1 -> v´ 2 v 1 -> v´ 3 -> v´ 2, v´ 1, v´ 3, v´ 4; -> v´ 2, v´ 1, v´ 4, v´ 3; -> v´ 2, v´ 3, v´ 1, v´ 4; -> v´ 2, v´ 3, v´ 4, v´ 1; -> v´ 2, v´ 4, v´ 1, v´ 3; -> v´ 2, v´ 4, v´ 3, v´ 1 -> v´ 3, v´ 1, v´ 2, v´ 4; -> v´ 3, v´ 1, v´ 4, v´ 2; -> v´ 3, v´ 2, v´ 1, v´ 4; -> v´ 3, v´ 2, v´ 4, v´ 1; -> v´ 3, v´ 4, v´ 1, v´ 2; -> v´ 3, v´ 4, v´ 2, v´ 1 -> v´ 4, v´ 1, v´ 2, v´ 3; -> v´ 4, v´ 2, v´ 1, v´ 3; -> v´ 4, v´ 2, v´ 3, v´ 1; -> v´ 4, v´ 3, v´ 1, v´ 2; -> v´ 4, v´ 3, v´ 2, v´ 1 v 1, v 2, v 3 -> v´ 3, v´ 1, v´ 4 v 1, v 2, v 3 -> v´ 3, v´ 4, v´ 1 v 1, v 2, v 3 , v 4 -> v´ 3, v´ 4, v´ 1 , v´ 2 v 1 -> v´ 4 Hrubá síla: 24 iterací (4!) Backtracking: 7 iterací

Izomorfismus - dělení vrcholů do tříd Kritéria dělení do tříd: • ohodnocení atomu •

Izomorfismus - dělení vrcholů do tříd Kritéria dělení do tříd: • ohodnocení atomu • stupeň vrcholu Princip: Vrcholy grafu G, náležící do určité třídy, jsou zobrazovány pouze na vrcholy grafu G´, náležející do téže třídy. Poznámka: Lze také využít jemnější rozdělení do tříd: – Kromě ohodnocení a stupně atomu vezmeme při rozdělování do úvahy i ohodnocení a stupně jeho sousedů. – Rozdělit uzly podle počtu jednoduchých, dvojných a trojných vazeb, které daná vazba tvoří.

Izomorfismus - dělení vrcholů do tříd příklad Molekulový graf G: Molekulový graf G´: Třídy:

Izomorfismus - dělení vrcholů do tříd příklad Molekulový graf G: Molekulový graf G´: Třídy: T 1 = {v 4} (ohodnocení X, stupeň 2) T 2 = {v 3} (ohodnocení X, stupeň 4) T 3 = {v 1, v 2} (ohodnocení Y, stupeň 3) T´ 1 = {v´ 2} (ohodnocení X, stupeň 2) T´ 2 = {v´ 1} (ohodnocení X, stupeň 4) T´ 3 = {v´ 3, v´ 4} (ohodnocení Y, stupeň 3) Princip: Je možno zobrazovat pouze členy skupiny Ti na členy skupiny T´i Proto existují jen dvě možná zobrazení: v 1, v 2, v 3 , v 4 -> v´ 3, v´ 4, v´ 1 , v´ 2 v 1, v 2, v 3 , v 4 -> v´ 4, v´ 3, v´ 1 , v´ 2

Izomorfismus - rovinné grafy Definice: Graf nazýváme rovinným, pokud je možno vytvořit jeho rovinné

Izomorfismus - rovinné grafy Definice: Graf nazýváme rovinným, pokud je možno vytvořit jeho rovinné nakreslení. Nakreslení grafu je postup, který každému vrcholu grafu přiřadí bod roviny a každé hraně {u, v} přiřadí souvislý prostý oblouk, který spojuje body, přiřazené vrcholům u a v. Rovinné nakreslení = Nakreslení, které je provedeno tak, že dva oblouky mají nejvýše 1 společný bod. A to jen v případě, že tento společný bod odpovídá vrcholu, ze kterého obě hrany vycházejí.

Izomorfismus - rovinné grafy - příklad Rovinný graf G: Graf G´: Rovinné nakreslení grafu

Izomorfismus - rovinné grafy - příklad Rovinný graf G: Graf G´: Rovinné nakreslení grafu G:

Izomorfismus - rovinné grafy - příklad Rovinný graf G: Graf G´: Rovinné nakreslení grafu

Izomorfismus - rovinné grafy - příklad Rovinný graf G: Graf G´: Rovinné nakreslení grafu G: Pro G´ neexistuje rovinné nakreslení => G´ není rovinný graf

Izomorfismus - rovinné grafy Třída rovinných grafů je podtřídou obecných grafů. V chemii má

Izomorfismus - rovinné grafy Třída rovinných grafů je podtřídou obecných grafů. V chemii má velká část molekul rovinné grafy. Vyjímky: zeolity, fullereny, některé bioorganické látky (alkaloidy, hormony, . . . ), složitější polymery a biopolymery. Určení, zda je graf rovinný: • Algoritmus hledající jeho rovinné nakreslení; O(n) Izomorfismus rovinných grafů: • Hopcroftův a Tarjanův algoritmus; O(n log n) => Izomorfismus rovinných grafů není NP-úplný problém : -)

Izomorfismus - číselné charakteristiky grafů • molekulová hmotnost • počet vrcholů a hran •

Izomorfismus - číselné charakteristiky grafů • molekulová hmotnost • počet vrcholů a hran • invarianty vyplývající z matice sousednosti: – charakteristický polynom matice – kořeny charakteristického polynomu – vlastní vektory normované matice – determinant matice. . .

Izomorfismus - obecný algoritmus Porovnání číselných charakteristik grafů: • nesouhlasí => grafy nejsou izomorfní

Izomorfismus - obecný algoritmus Porovnání číselných charakteristik grafů: • nesouhlasí => grafy nejsou izomorfní • souhlasí: Jsou grafy rovinné? • jeden ano, druhý ne => grafy nejsou izomorfní • oba ano => algoritmus pro izomorfismus rovinných grafů • oba ne => algoritmus pro izomorfismus obecných grafů

Izomorfismus - využití v chemii Platí: Izomorfní grafy reprezentují stejné molekuly. Využití: Prohledávání databází

Izomorfismus - využití v chemii Platí: Izomorfní grafy reprezentují stejné molekuly. Využití: Prohledávání databází molekul. Vstup: molekulový graf Výstup: informace o vstupní molekule (případně hlášení, že molekula nebyla nalezena) Postup: hledání izomorfismu mezi vstupní molekulou a prvky databáze Nevýhoda: Velká časová složitost. Hledání molekuly o velikosti N v databázi s M molekulami: O(M. N!)

Automorfismus = izomorfismus grafu sama na sebe = operace symetrie nad molekulovými grafy, které

Automorfismus = izomorfismus grafu sama na sebe = operace symetrie nad molekulovými grafy, které zachovávají topologii grafu (= nemění matici sousednosti) Topologická ekvivalence: Dvojice vrcholů vi a vj je topologicky ekvivalentní, pokud existuje takový automorfismus w, který zobrazuje jeden vrchol na druhý: w(vi) = vj

Automorfismus - příklad Molekula formaldehydu má dva automorfismy: w 1: v 1 v 2

Automorfismus - příklad Molekula formaldehydu má dva automorfismy: w 1: v 1 v 2 v 3 v 4 w 2: v 1 v 2 v 3 v 4 Popis automorfismů (operací symetrie): w 1 w 2 identita osová symetrie (osa prochází vrcholy v 3 a v 4) Vrcholy v 1 a v 2 jsou topologicky ekvivalentní. v 1 v 2 v 3 v 4

Automorfismus a matice sousednosti Molekulový graf určený pomocí matice sousednosti: G = (V, A,

Automorfismus a matice sousednosti Molekulový graf určený pomocí matice sousednosti: G = (V, A, j, b) Automorfismus (=permutace) w: V ®V K permutaci w lze sestrojit permutační matici P. Potom platí: A = PT A P

Automorfismus - grupa Množina všech automorfismů: Aut = {w 1, w 2, …}, kde

Automorfismus - grupa Množina všech automorfismů: Aut = {w 1, w 2, …}, kde w: V ® V Operace skládání zobrazení: o: (w, w) ® w Grupa automorfismů: Gaut = (Aut, o) Grupa automorfismů může být izomorfní s nějakou bodovou grupou prostorové symetrie. Pro formaldehyd: Gaut = ({w 1, w 2}, o)

Cvičení • Pro molekulu thiomethylaminu: – najděte topologicky ekvivalentní atomy – popište grupu automorfismů

Cvičení • Pro molekulu thiomethylaminu: – najděte topologicky ekvivalentní atomy – popište grupu automorfismů (počet a typ automorfismů) – vytvořte obecný vzorec pro výpočet počtu automorfismů (znáte množinu T, obsahující množiny Ti topologicky ekvivalentních atomů)

Cvičení - řešení Grupa automorfismů: Topologicky ekvivalentní atomy: 2 H na C a 2

Cvičení - řešení Grupa automorfismů: Topologicky ekvivalentní atomy: 2 H na C a 2 H na N Automorfismy: 2 permutace H na C 2 permutace H na N => grupa bude obsahovat 4 permutace

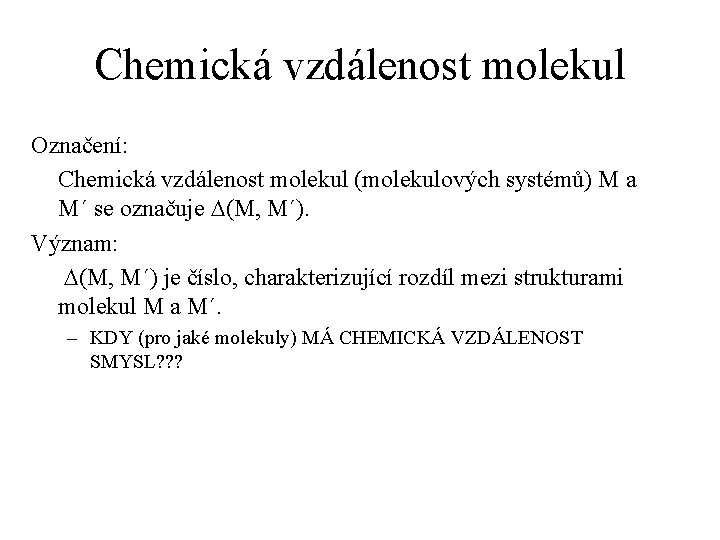

Chemická vzdálenost molekul Označení: Chemická vzdálenost molekul (molekulových systémů) M a M´ se označuje

Chemická vzdálenost molekul Označení: Chemická vzdálenost molekul (molekulových systémů) M a M´ se označuje D(M, M´). Význam: D(M, M´) je číslo, charakterizující rozdíl mezi strukturami molekul M a M´. – KDY (pro jaké molekuly) MÁ CHEMICKÁ VZDÁLENOST SMYSL? ? ?

Chemická vzdálenost molekul Označení: Chemická vzdálenost molekul (molekulových systémů) M a M´ se označuje

Chemická vzdálenost molekul Označení: Chemická vzdálenost molekul (molekulových systémů) M a M´ se označuje D(M, M´). Význam: D(M, M´) je číslo, charakterizující rozdíl mezi strukturami molekul M a M´. – Aby měla tato vzdálenost smysl, musí být vstupní molekuly izomerní. – Čím menší je rozdíl struktur, tím menší je chemická vzdálenost. – Izomorfní molekuly mají chemickou vzdálenost rovnu 0. Využití: Plánování syntézy (vyhledávání reaktantů s minimální nenulovou chemickou vzdáleností).

Chemická vzdálenost molekul - definice v chemii Popis chemické vzdálenosti: D(M, M´) je číslo,

Chemická vzdálenost molekul - definice v chemii Popis chemické vzdálenosti: D(M, M´) je číslo, charakterizující jak komplikovaná je chemická přeměna jedné molekuly v druhou. Konkrétně: D(M, M´) je počet valenčních elektronů (ať již vazebných nebo nevazebných), jejichž přemístěním v rámci M získáme M´. Příklad: M = formaldehyd: M´ = hydroxykarben: D(M, M´) = 8 Přesná definice chemické vzdálenosti: D(M, M´) = nejmenší počet valenčních elektronů, které je nezbytné v rámci M přemístit, abychom získali M´.

Chemická vzdálenost molekul - matematická definice Využijeme matici sousednosti - ta pro každý atom

Chemická vzdálenost molekul - matematická definice Využijeme matici sousednosti - ta pro každý atom popisuje, kde jsou umístěny jeho elektrony (v kolika vazbách s jakými atomy a v kolika nevazebných elektronových párech). První matematickou definici chemické vzdálenosti formulovali Dugundji a Ugi (1973). Definovali chemickou vzdálenost jako Hammingovu normu rozdílu matic sousednosti. Definice Hammingovy normy: Nechť M je matice typu N x N, pak její Hammingova norma je:

Chemická vzdálenost molekul - matematická definice II Definice D(M, M´) podle Dugundjiho a Ugiho:

Chemická vzdálenost molekul - matematická definice II Definice D(M, M´) podle Dugundjiho a Ugiho: Nevýhoda této definice: Matice sousednosti má řádky a sloupce indexované pomocí názvů vrcholů. Při odečítání matic musíme explicitně dbát na to, aby se odečítaly vždy pouze prvky matice, příslušející stejné dvojici chemických prvků. Je zřejmé, že nemá smysl zjišťovat, jaký je například rozdíl mezi počtem elektronů na vazbě C s C a na vazbě O s H. => Musíme do výše uvedené definice zahrnout izomerii.

Chemická vzdálenost molekul - matematická definice III => Než začneme matice A a A´odečítat,

Chemická vzdálenost molekul - matematická definice III => Než začneme matice A a A´odečítat, musíme řádky a sloupce matice A´ zpermutovat tak, aby pro i = 1, 2, … N platilo: Pokud vrcholy v a v´ označují stejný (i-tý) řádek matic sousednosti A a A´, pak j(v) = j(v´). Analogicky pro sloupce.

Chemická vzdálenost molekul - matematická definice IV Vhodnou permutací řádků a sloupců matice A´

Chemická vzdálenost molekul - matematická definice IV Vhodnou permutací řádků a sloupců matice A´ je zobrazení podobnosti y. Definice y (opakování : -): Bijektivní zobrazení V ® V¢, které zachovává ohodnocení vrcholů chemickými značkami: j(u) = j¢(y(u)) pro každé u Î V

Chemická vzdálenost molekul - matematická definice V Pro zobrazení y vytvoříme permutační matici P.

Chemická vzdálenost molekul - matematická definice V Pro zobrazení y vytvoříme permutační matici P. Pro matici A´ tedy vytvoříme permutovanou matici: PT A´ P Původní definici D(M, M´) podle Dugundjiho a Ugiho upravíme následovně: D(M, M´) = || A - PT A´ P ||

Chemická vzdálenost molekul - matematická definice VI Upravená matematická definice stále není korektní. Proč?

Chemická vzdálenost molekul - matematická definice VI Upravená matematická definice stále není korektní. Proč?

Chemická vzdálenost molekul - matematická definice VII Upravená matematická definice stále není korektní. Proč?

Chemická vzdálenost molekul - matematická definice VII Upravená matematická definice stále není korektní. Proč? Pro 2 molekuly může existovat více zobrazení podobnosti. Které z nich vybrat? Chemická definice D(M, M´) říká: D(M, M´) = nejmenší počet valenčních elektronů, které je nezbytné v rámci M přemístit, abychom získali M´. => Musíme vybrat takové zobrazení, aby hodnota || A - PT A´ P || byla minimální.

Chemická vzdálenost molekul - matematická definice VIII Korektní definice chemické vzdálenosti tedy vypadá následovně:

Chemická vzdálenost molekul - matematická definice VIII Korektní definice chemické vzdálenosti tedy vypadá následovně: D(M, M´) = min || A - PT A´ P ||, kde minimalizace se provádí přes všechny zobrazení podobnosti y (a jejich permutaèní matice P) Chemická vzdálenost pro izomerní molekulové grafy vytváří metriku. Platí totiž tři definiční vlastnosti metriky: Symetričnost: Trojúhelníková nerovnost: Nezápornost: D(M, M´) = D(M´, M) D(M, M²) £ D(M, M´ ) + D(M´, M²) D(M, M´) ³ 0

Chemická vzdálenost molekul - algoritmus Algoritmus pro výpočet chemické vzdálenosti: D(M, M´) : =

Chemická vzdálenost molekul - algoritmus Algoritmus pro výpočet chemické vzdálenosti: D(M, M´) : = ¥ FOR " zobrazení V ® V¢ DO IF Jde o zobrazení podobnosti THAN. Sestroj pro zobrazení permutační matici P. D(M, M´) : = min ( D(M, M´) , || A - PT A´ P || )

Chemická vzdálenost molekul - složitost Výpočet chemické vzdálenosti patří k NP-úplným problémům. Musíme totiž

Chemická vzdálenost molekul - složitost Výpočet chemické vzdálenosti patří k NP-úplným problémům. Musíme totiž zkonstruovat všechna možná zobrazení V ® V¢ a pro |V| = N je těchto zobrazení N!. Pro větší molekuly je tato složitost neakceptovatelná => využívají se optimalizace & heuristiky. Poznámka: Problém izomorfismu je zúžením problému chemické vzdálenosti: D(M, M´) = 0 Û M je izomorfní s M´

Chemická vzdálenost molekul - příklad výpočtu Formaldehyd: Y 1 = 1 2 3 4

Chemická vzdálenost molekul - příklad výpočtu Formaldehyd: Y 1 = 1 2 3 4 1 3 4 2 Y 2 = 1 2 3 4 1 A: A´: Hydroxykarben: v 1 v 2 v 3 v 4 v 1 0 0 1 0 v 1 0 0 v 2 0 0 1 0 v 2 1 0 v 3 1 1 0 2 v 3 0 1 4 1 v 4 0 0 2 4 v 4 0 0 1 0 PT A´ P = P= 1 0 0 0 1 0 0 v 1 v 2 v 3 v 4 v 1 0 0 1 0 v 2 0 0 0 1 v 3 1 0 2 1 v 4 0 1 1 4 PT A´ P = P= 0 1 0 0 0 0 1 1 0 0 0 v 1 v 2 v 3 v 4 v 1 0 0 0 1 v 2 0 0 1 0 v 3 0 1 2 1 v 4 1 0 1 4 D(M, M´)= 8

Literatura o izomorfismu, automorfismu a chemické vzdálenosti • Kvasnička V. , Kratochvíl M. ,

Literatura o izomorfismu, automorfismu a chemické vzdálenosti • Kvasnička V. , Kratochvíl M. , Koča J. : Matematická chemie a počítačové řešení syntéz. Academia (1987) • Kučera L. : Kombinatorické algoritmy. SNTL (1989) • Kratochvíl M. , Matyska L. : Logická struktura chemie. Masarykova univerzita (1994)

Kanonické indexování vrcholů molekulového grafu Molekulový graf: G = (V, E, L, j, b)

Kanonické indexování vrcholů molekulového grafu Molekulový graf: G = (V, E, L, j, b) Indexování vrcholů molekulového grafu G: bijekce t: V ® I I je indexová množina: I = {1, 2, …, |V|} Každému vrcholu je tedy přiřazeno přirozené číslo (index).

Kanonické indexování vrcholů molekulového grafu Kanonické indexování = indexování, které splňuje následující podmínky: –

Kanonické indexování vrcholů molekulového grafu Kanonické indexování = indexování, které splňuje následující podmínky: – Pro molekulový graf MG s indexováním I lze vygenerovat algoritmicky (pomocí nějakého algoritmu alg_CI) – Mějme libovolná indexování I 1 a I 2. Pro vzniklá kanonická indexování CI 1 = alg_CI(MG, I 1) a CI 2 = alg_CI(MG, I 2) musí platit: i(CI 1) = i (CI 2) atom s indexem i(CI 1) je topologicky ekvivalentní s atomem s indexem i(CI 2)

Indexování - počet způsobů Molekulový graf má n vrcholů => existuje n! různých způsobů

Indexování - počet způsobů Molekulový graf má n vrcholů => existuje n! různých způsobů indexování tohoto grafu. Pokud |Aut| > 1 (existuje i jiný automorfismus než identita), pak existuje pouze n! / |Aut| různých indexování. Příklad - formaldehyd: počet atomů: 4 počet automorfismů: 2 počet různých indexování: 4! / 2 = 12

Kanonické indexování - matice sousednosti Pro dva kanonicky indexované molekulové grafy G = (V,

Kanonické indexování - matice sousednosti Pro dva kanonicky indexované molekulové grafy G = (V, A, j, b) a G¢ = (V¢, A¢, j¢, b) platí: A = A´ <=> grafy reprezentují stejnou molekulu <=> grafy jsou izomorfní

Kanonické indexování - využití Využití: Prohledávání databází molekul: Databáze: obsahuje kanonicky indexované molekuly Vstup:

Kanonické indexování - využití Využití: Prohledávání databází molekul: Databáze: obsahuje kanonicky indexované molekuly Vstup: kanonicky indexovaná molekula Postup: porovnává matice sousednosti vstupní molekuly a molekul z databáze (Porovnávání matic velikosti N má složitost O(N 2). ) Výhoda: Podstatně menší časová složitost, než kdybychom pro každou dvojici (vstupní molekula, molekula z databáze) hledali izomorfismus Hledání molekuly o velikosti N v databázi s M molekulami: Pomocí izomorfismu: O(M. N!) Pomocí kanonického indexování: O(M. N 2)

Kanonické indexování - algoritmy Řešení „hrubou silou“: – lze vytvořit velké množství takovýchto algoritmů

Kanonické indexování - algoritmy Řešení „hrubou silou“: – lze vytvořit velké množství takovýchto algoritmů – Například: Pro každé indexování určit číselnou hodnotu, kterou má lineární zápis matice sousednosti. Poté zvolit indexování s nejvyšší číselnou hodnotu. – Lineární zápis matice: 1 2 ® 1 234 3 4 – výhoda: nedochází k chybovým případům – nevýhoda: složitost O(n!) => v praxi se nevyužívají

Kanonické indexování - Morganův algoritmus • První algoritmus pro kanonické indexování (1965) • Většina

Kanonické indexování - Morganův algoritmus • První algoritmus pro kanonické indexování (1965) • Většina ostatních pracuje na podobném principu • Poznámka: – Morganův algoritmus je založen pouze na topologii molekuly, ignoruje násobné vazby, smyčky a ohodnocení vrcholů chemickými značkami. – Toto omezení je pouze zdánlivé: Z topologie výše uvedená data určit. Například: stupeň vrcholu (atomu) + vaznost atomu => počet násobných hran

Morganův algoritmus • Ohodnoť každý uzel jeho stupněm • Urči počet odlišných hodnot

Morganův algoritmus • Ohodnoť každý uzel jeho stupněm • Urči počet odlišných hodnot

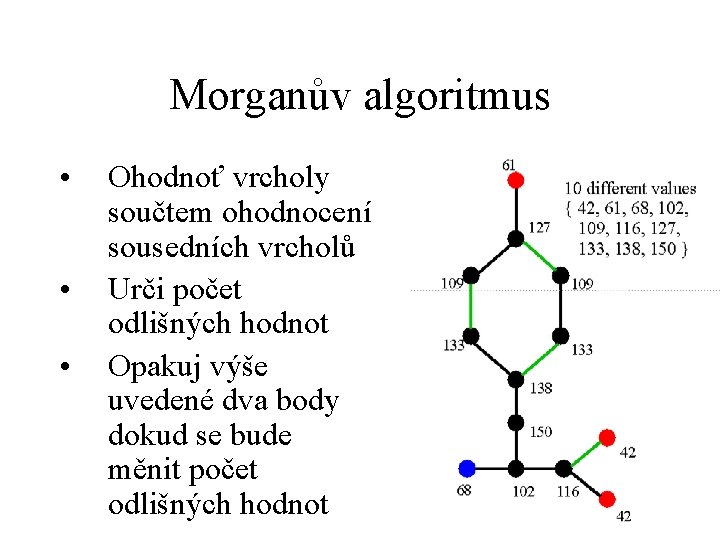

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných hodnot Opakuj výše uvedené dva body dokud se bude měnit počet odlišných hodnot

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných hodnot Opakuj výše uvedené dva body dokud se bude měnit počet odlišných hodnot

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných hodnot Opakuj výše uvedené dva body dokud se bude měnit počet odlišných hodnot

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných hodnot Opakuj výše uvedené dva body dokud se bude měnit počet odlišných hodnot

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných hodnot Opakuj výše uvedené dva body dokud se bude měnit počet odlišných hodnot

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných

Morganův algoritmus • • • Ohodnoť vrcholy součtem ohodnocení sousedních vrcholů Urči počet odlišných hodnot Opakuj výše uvedené dva body dokud se bude měnit počet odlišných hodnot

Morganův algoritmus • • • Většina uzlů má teď odlišné ohodnocení Označ jako 1

Morganův algoritmus • • • Většina uzlů má teď odlišné ohodnocení Označ jako 1 uzel s nejvyšším ohodnocením Označ jeho sousedy v pořadí jejich ohodnocení

Morganův algoritmus • Zbývající sousedé uzlu 2 mají stejné ohodnocení – vyber z nich

Morganův algoritmus • Zbývající sousedé uzlu 2 mají stejné ohodnocení – vyber z nich ten který je spojen více hranami (C=C je zelená) – je možno též uvažovat hmotnost atomů (u různých) – když jsou atomy ekvivalentní, zvol jakýkoliv • Pokračuj, dokud nejsou označeny všechny atomy

Morganův algoritmus • Zbývající sousedé uzlu 2 mají stejné ohodnocení – vyber z nich

Morganův algoritmus • Zbývající sousedé uzlu 2 mají stejné ohodnocení – vyber z nich ten který je spojen více hranami (C=C je zelená) – je možno též uvažovat hmotnost atomů (u různých) – když jsou atomy ekvivalentní, zvol jakýkoliv • Pokračuj, dokud nejsou označeny všechny atomy

Morganův algoritmus Po dokončení algoritmu: Kanonicky indexovaný graf.

Morganův algoritmus Po dokončení algoritmu: Kanonicky indexovaný graf.

Morganův algoritmus - zhodnocení • Výhody algoritmu: Nízká složitost algoritmu: O(n 2) • Nevýhody

Morganův algoritmus - zhodnocení • Výhody algoritmu: Nízká složitost algoritmu: O(n 2) • Nevýhody algoritmu: Algoritmus může v některých případech indexovat chybně (přiřadit stejný index atomům, které nejsou chemicky ekvivalentní)

Cvičení – Morganův algoritmus • Oindexujte molekulu 1 -chlorpropanu pomocí Morganova algoritmu

Cvičení – Morganův algoritmus • Oindexujte molekulu 1 -chlorpropanu pomocí Morganova algoritmu

Cvičení – Morganův algoritmus - řešení

Cvičení – Morganův algoritmus - řešení

Kanonické indexování - algoritmy Shelleyho-Munkův algoritmus: – rozšíření původní Morganovy myšlenky – bere v

Kanonické indexování - algoritmy Shelleyho-Munkův algoritmus: – rozšíření původní Morganovy myšlenky – bere v úvahu také vlastnosti sousedů ohodnocovaného atomu – složitost: O(n 2)

Kanonické indexování – Shelleyho-Munkův algoritmus 1. Každému atomu, který není vodík, přiřaď hodnotu CI,

Kanonické indexování – Shelleyho-Munkův algoritmus 1. Každému atomu, který není vodík, přiřaď hodnotu CI, což je dvoumístné číslo, jehož první číslice odpovídá stupni atomu a druhá číslice označuje typ atomu (pro uhlík 2, pro dusík 3 a pro kyslík 4). 2. Urči počet odlišných hodnot CI, označ jej NCI.

Kanonické indexování – Shelleyho-Munkův algoritmus II

Kanonické indexování – Shelleyho-Munkův algoritmus II

Kanonické indexování – Shelleyho-Munkův algoritmus III 3. Každému atomu přiřaď novou hodnotu CI v

Kanonické indexování – Shelleyho-Munkův algoritmus III 3. Každému atomu přiřaď novou hodnotu CI v rozmezí 1 až NCI tak, že atomy s nejmenší puvodní CI hodnotou obdrží 1 a atomy s nejvetší puvodní CI hodnotou obdrží NCI. 4. Jestliže je NCI shodné s počtem atomu, které nejsou vodík, číslování nevodíkových atomů je hotovo.

Kanonické indexování – Shelleyho-Munkův algoritmus IV

Kanonické indexování – Shelleyho-Munkův algoritmus IV

Kanonické indexování – Shelleyho-Munkův algoritmus V 5. Každému atomu přiřaď TCI, což je řetězec

Kanonické indexování – Shelleyho-Munkův algoritmus V 5. Každému atomu přiřaď TCI, což je řetězec pěti dvoumístných čísel s tím, že to nejlevejší odpovídá CI hodnotě příslušného atomu, zbývající čtyri pole obsahují seznam CI sousedních atomů v sestupném pořadí podle velikosti zleva doprava. Pokud má atom méně než čtyři sousední atomy, jsou zbývající místa vyplněna nulami. 6. Urči počet odlišných hodnot TCI, označ jej NTCI.

Kanonické indexování – Shelleyho-Munkův algoritmus VI

Kanonické indexování – Shelleyho-Munkův algoritmus VI

Kanonické indexování – Shelleyho-Munkův algoritmus VII 7. Každému atomu přiřaď novou hodnotu TCI v

Kanonické indexování – Shelleyho-Munkův algoritmus VII 7. Každému atomu přiřaď novou hodnotu TCI v rozmezí 1 až NTCI tak, že atomy s nejmenší původní TCI hodnotou obdrží 1 a atomy s nejvetší původní TCI hodnotou obdrží NTCI. 8. Jestliže číslo NTCI je menší nebo rovno číslu NCI, jdi na 9, jinak naplň CI každého atomu hodnotou TCI, hodnotu NCI naplň hodnotou NTCI a proveď další iteraci algoritmu. 9. Číslování nevodíkových atomů je hotovo.

Kanonické indexování – Shelleyho-Munkův algoritmus VIII

Kanonické indexování – Shelleyho-Munkův algoritmus VIII

Kanonické indexování – Shelleyho-Munkův algoritmus IX 10. Vytvoř kanonické indexování (indexovány i vodíky): Atom

Kanonické indexování – Shelleyho-Munkův algoritmus IX 10. Vytvoř kanonické indexování (indexovány i vodíky): Atom s nejvyšším indexem dostane kanonický index 1. Vodíky na tomto atomu dostanou čísla 2, 3, . . . , M. Atom s druhým nejvyšším indexem dostane kanonický index M+1. Vodíky na tomto atomu dostanou čísla M+2, M+3, . . . Atd.

Kanonické indexování – Shelleyho-Munkův algoritmus X

Kanonické indexování – Shelleyho-Munkův algoritmus X

Shelleyho-Munkův algoritmus - zhodnocení • Výhody algoritmu: Nízká složitost algoritmu: O(n 2) Nižší pravděpodobnost

Shelleyho-Munkův algoritmus - zhodnocení • Výhody algoritmu: Nízká složitost algoritmu: O(n 2) Nižší pravděpodobnost chyby než u Morganova algoritmu • Nevýhody algoritmu: Pomalejší a implementačně náročnější než Morganův algoritmus.

Cvičení - Shelleyho-Munkův algoritmus • Oindexujte molekulu 1 -chlorpropanu pomocí Shelleyho-Munkova algoritmu

Cvičení - Shelleyho-Munkův algoritmus • Oindexujte molekulu 1 -chlorpropanu pomocí Shelleyho-Munkova algoritmu

Cvičení - Shelleyho-Munkův algoritmus - řešení

Cvičení - Shelleyho-Munkův algoritmus - řešení

Literatura o kanonickém indexování • Kvasnička V. , Kratochvíl M. , Koča J. :

Literatura o kanonickém indexování • Kvasnička V. , Kratochvíl M. , Koča J. : Matematická chemie a počítačové řešení syntéz. Academia (1987) • Ivanciuc O. : Canonical numbering and constitutional symetry, Encyclopedia of Computational Chemistry. John Wiley & Sons (1998) • Barnard J. : Chemical structure representation and search systems. Cheminfo, Indiana University (2002)
