Posude pod pritiskom U posude pod pritiskom spadaju

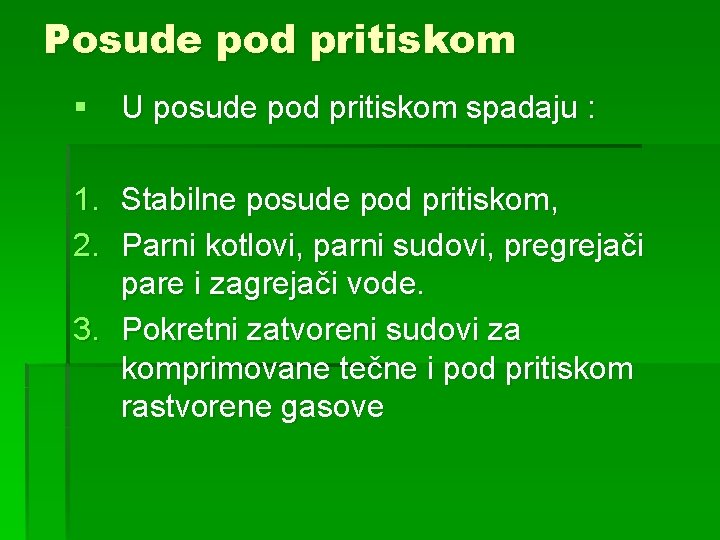

Posude pod pritiskom § U posude pod pritiskom spadaju : 1. Stabilne posude pod pritiskom, 2. Parni kotlovi, parni sudovi, pregrejači pare i zagrejači vode. 3. Pokretni zatvoreni sudovi za komprimovane tečne i pod pritiskom rastvorene gasove

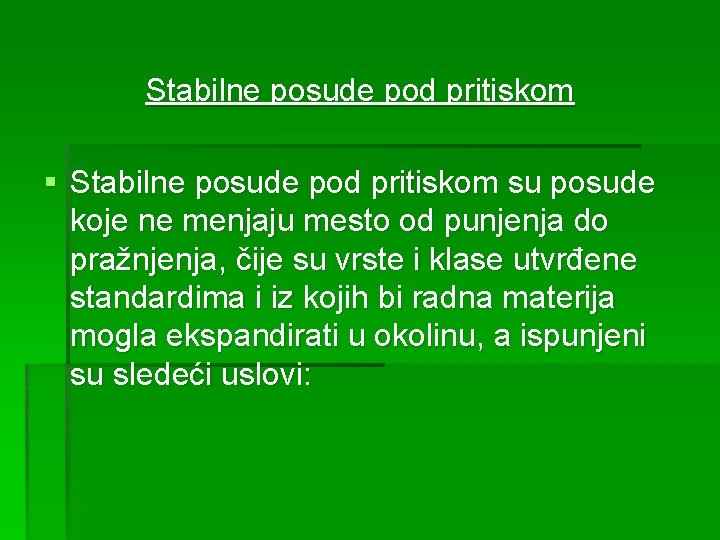

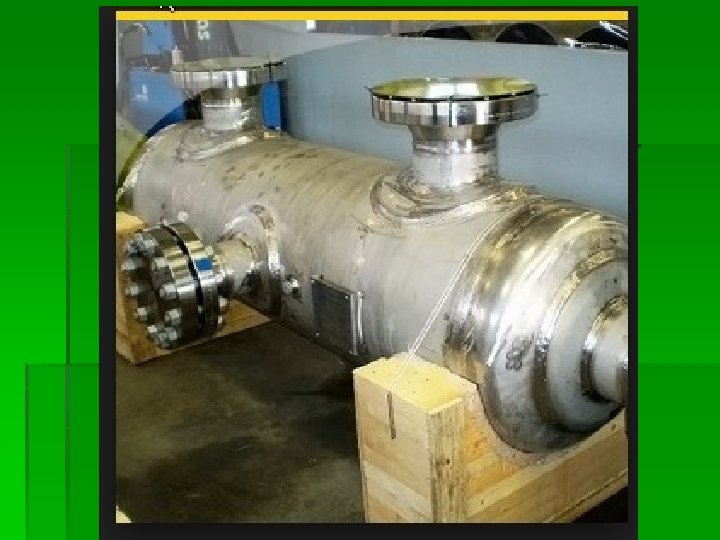

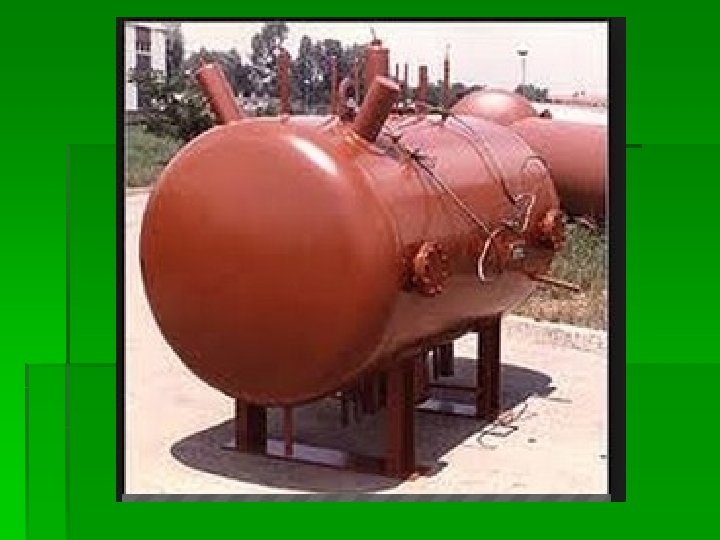

Stabilne posude pod pritiskom § Stabilne posude pod pritiskom su posude koje ne menjaju mesto od punjenja do pražnjenja, čije su vrste i klase utvrđene standardima i iz kojih bi radna materija mogla ekspandirati u okolinu, a ispunjeni su sledeći uslovi:

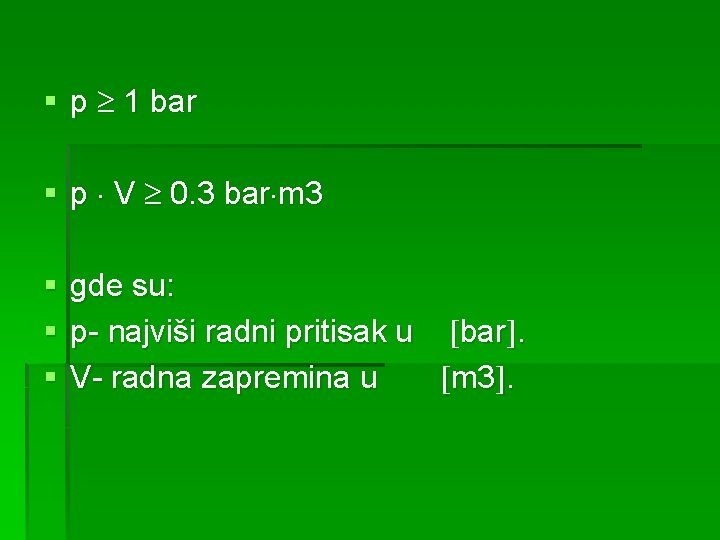

§ p 1 bar § p V 0. 3 bar m 3 § gde su: § p- najviši radni pritisak u bar. § V- radna zapremina u m 3.

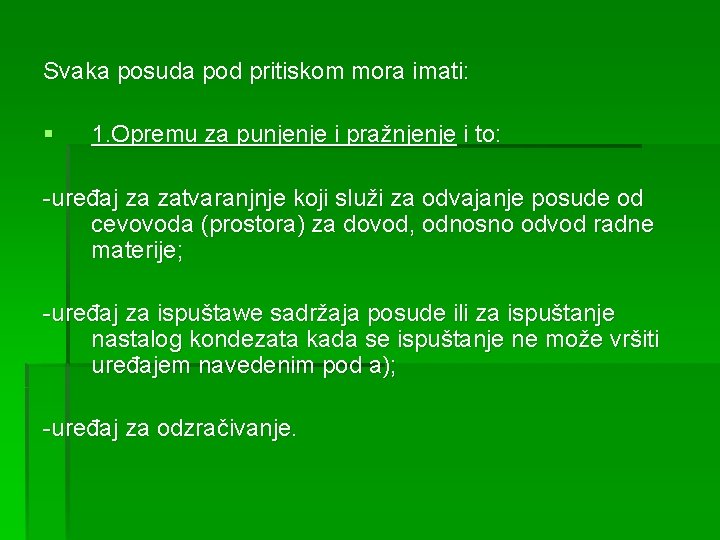

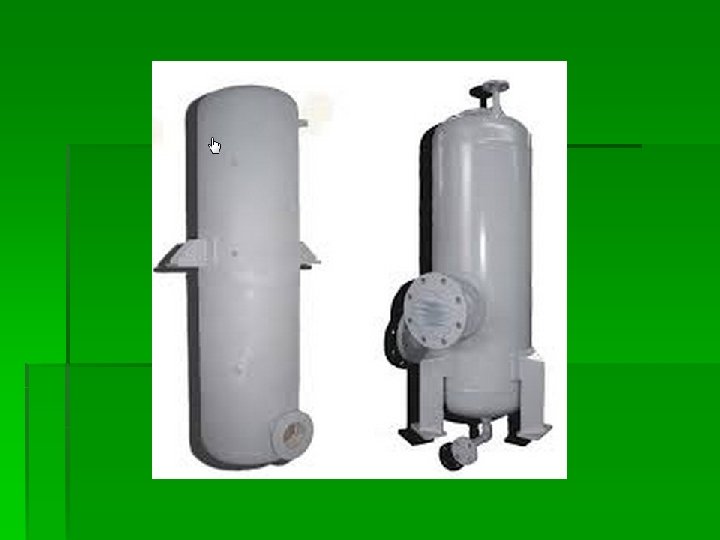

Svaka posuda pod pritiskom mora imati: § 1. Opremu za punjenje i pražnjenje i to: -uređaj za zatvaranjnje koji služi za odvajanje posude od cevovoda (prostora) za dovod, odnosno odvod radne materije; -uređaj za ispuštawe sadržaja posude ili za ispuštanje nastalog kondezata kada se ispuštanje ne može vršiti uređajem navedenim pod a); -uređaj za odzračivanje.

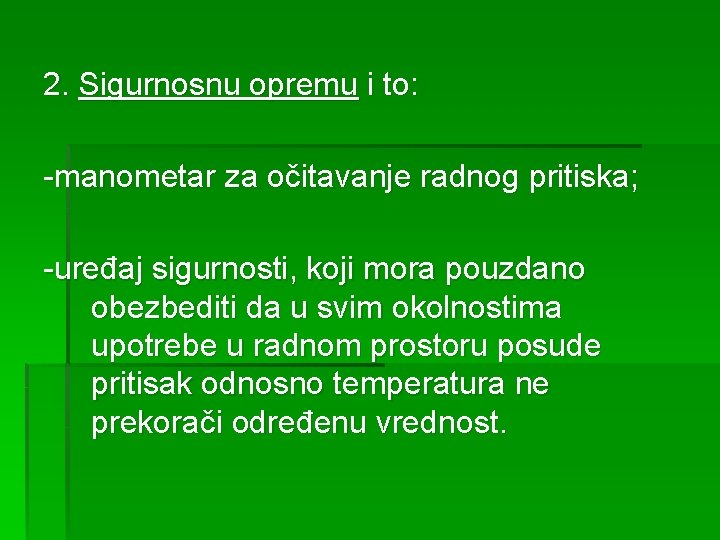

2. Sigurnosnu opremu i to: -manometar za očitavanje radnog pritiska; -uređaj sigurnosti, koji mora pouzdano obezbediti da u svim okolnostima upotrebe u radnom prostoru posude pritisak odnosno temperatura ne prekorači određenu vrednost.

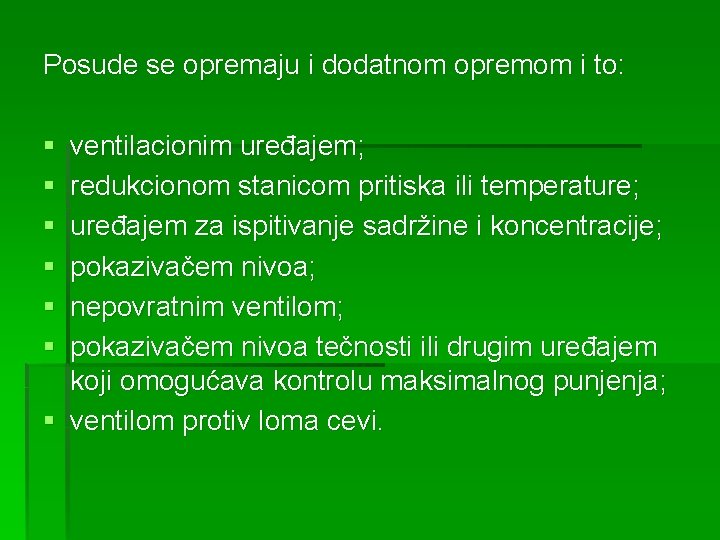

Posude se opremaju i dodatnom opremom i to: § § § ventilacionim uređajem; redukcionom stanicom pritiska ili temperature; uređajem za ispitivanje sadržine i koncentracije; pokazivačem nivoa; nepovratnim ventilom; pokazivačem nivoa tečnosti ili drugim uređajem koji omogućava kontrolu maksimalnog punjenja; § ventilom protiv loma cevi.

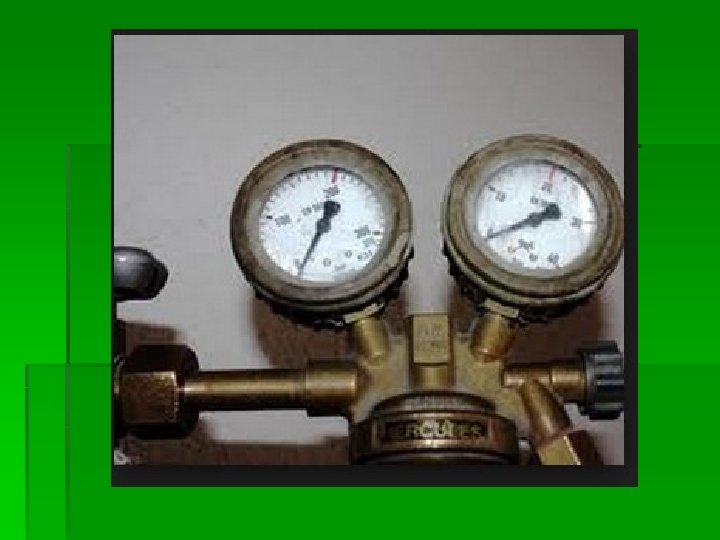

§ Gornja granica merenja pritiska na skali manometra ugrađenog na posude pod pritiskom mora biti najmanje:

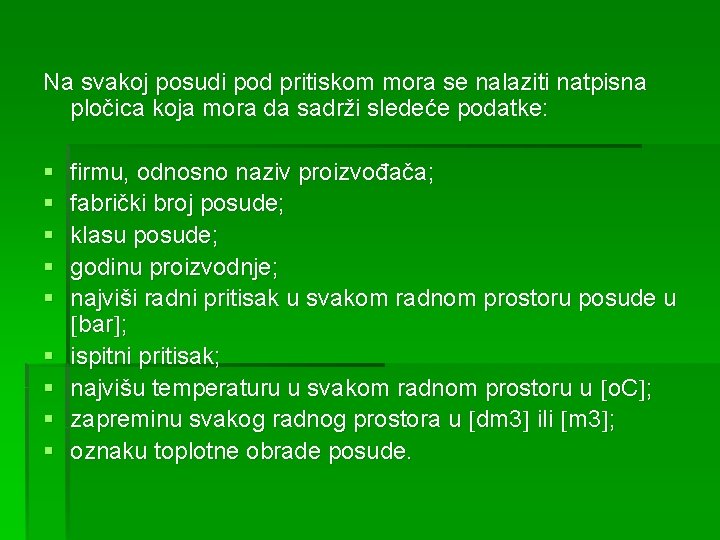

Na svakoj posudi pod pritiskom mora se nalaziti natpisna pločica koja mora da sadrži sledeće podatke: § § § § § firmu, odnosno naziv proizvođača; fabrički broj posude; klasu posude; godinu proizvodnje; najviši radni pritisak u svakom radnom prostoru posude u bar ; ispitni pritisak; najvišu temperaturu u svakom radnom prostoru u o. C ; zapreminu svakog radnog prostora u dm 3 ili m 3 ; oznaku toplotne obrade posude.

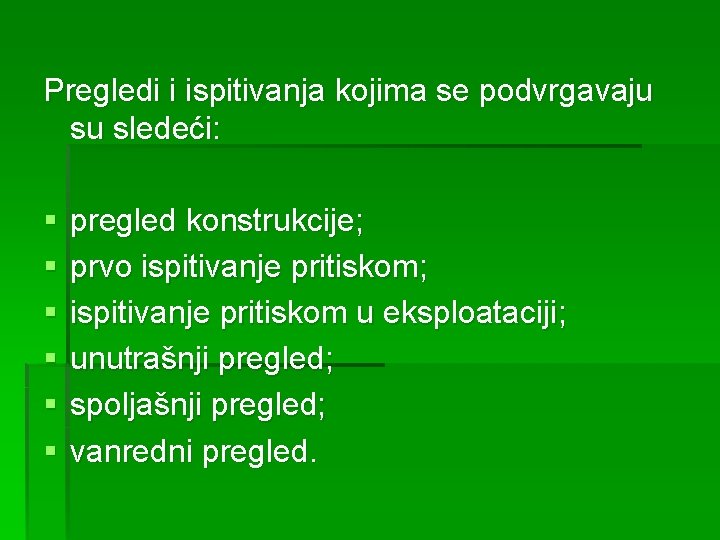

Pregledi i ispitivanja kojima se podvrgavaju su sledeći: § § § pregled konstrukcije; prvo ispitivanje pritiskom; ispitivanje pritiskom u eksploataciji; unutrašnji pregled; spoljašnji pregled; vanredni pregled.

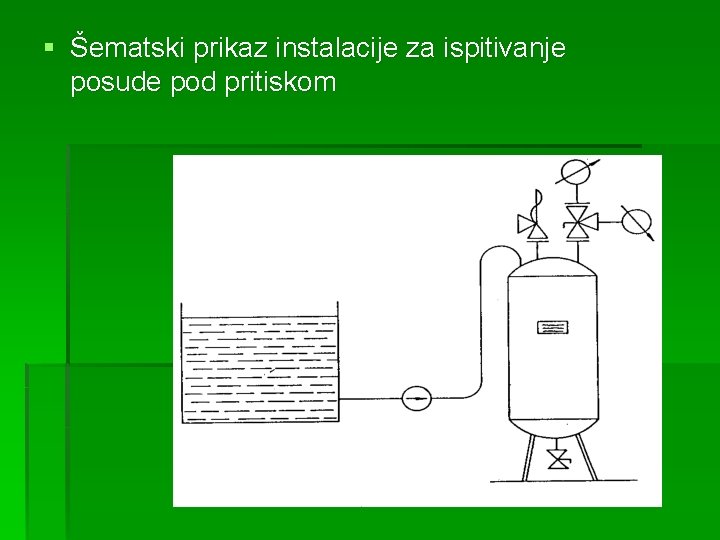

§ Šematski prikaz instalacije za ispitivanje posude pod pritiskom

§ Debljina lima zida cilindričnog omotača stabilne posude pod pritiskom određuje na osnovu relacije: gde je: D- prečnik cilindričnog omotača rezervoara u mm , p- najviši radni pritisak u bar , v- granica razvlačenja za čelik u N/mm 2 , K- koeficijent sigurnosti, V- koeficijent slabljenja lima, c- dodatak na koroziju u mm.

§ Debljina lima danca stabilne posude pod pritiskom određuje se pomoću izraza:

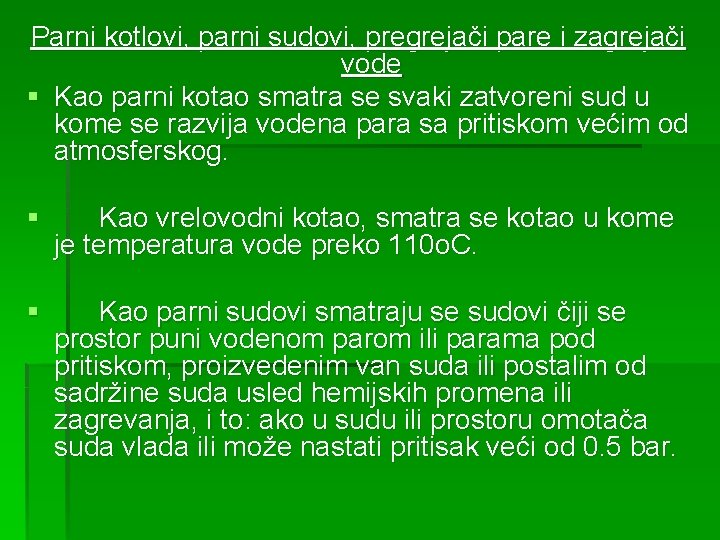

Parni kotlovi, parni sudovi, pregrejači pare i zagrejači vode § Kao parni kotao smatra se svaki zatvoreni sud u kome se razvija vodena para sa pritiskom većim od atmosferskog. § Kao vrelovodni kotao, smatra se kotao u kome je temperatura vode preko 110 o. C. § Kao parni sudovi smatraju se sudovi čiji se prostor puni vodenom parom ili parama pod pritiskom, proizvedenim van suda ili postalim od sadržine suda usled hemijskih promena ili zagrevanja, i to: ako u sudu ili prostoru omotača suda vlada ili može nastati pritisak veći od 0. 5 bar.

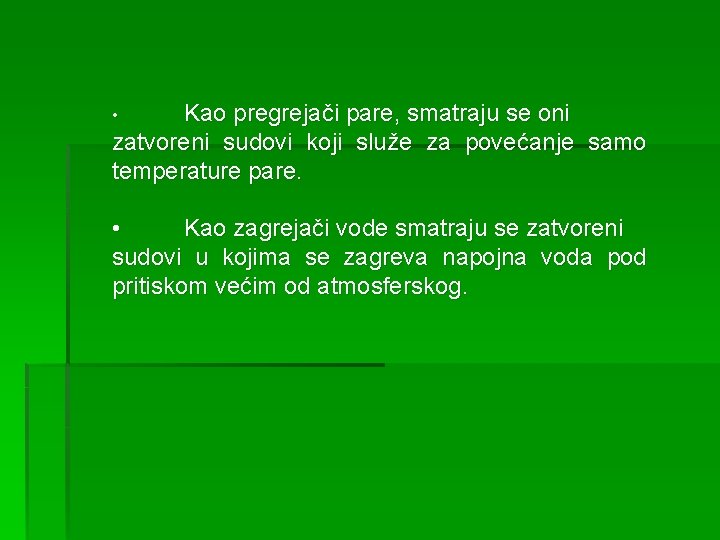

Kao pregrejači pare, smatraju se oni zatvoreni sudovi koji služe za povećanje samo temperature pare. • • Kao zagrejači vode smatraju se zatvoreni sudovi u kojima se zagreva napojna voda pod pritiskom većim od atmosferskog.

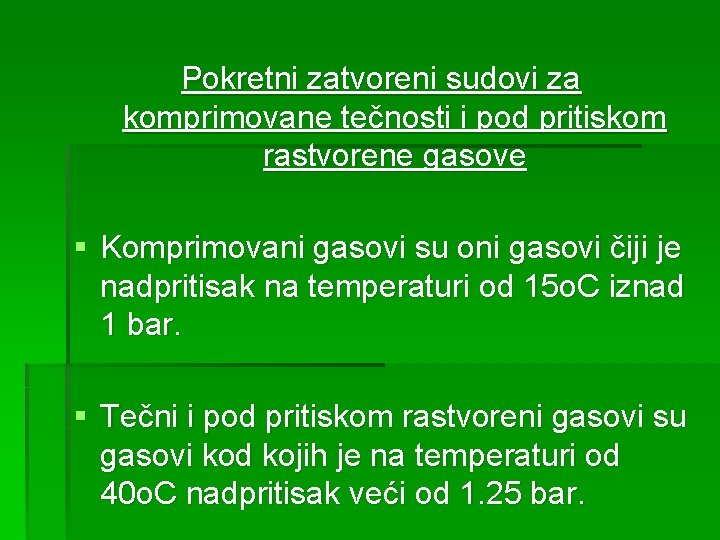

Pokretni zatvoreni sudovi za komprimovane tečnosti i pod pritiskom rastvorene gasove § Komprimovani gasovi su oni gasovi čiji je nadpritisak na temperaturi od 15 o. C iznad 1 bar. § Tečni i pod pritiskom rastvoreni gasovi su gasovi kod kojih je na temperaturi od 40 o. C nadpritisak veći od 1. 25 bar.

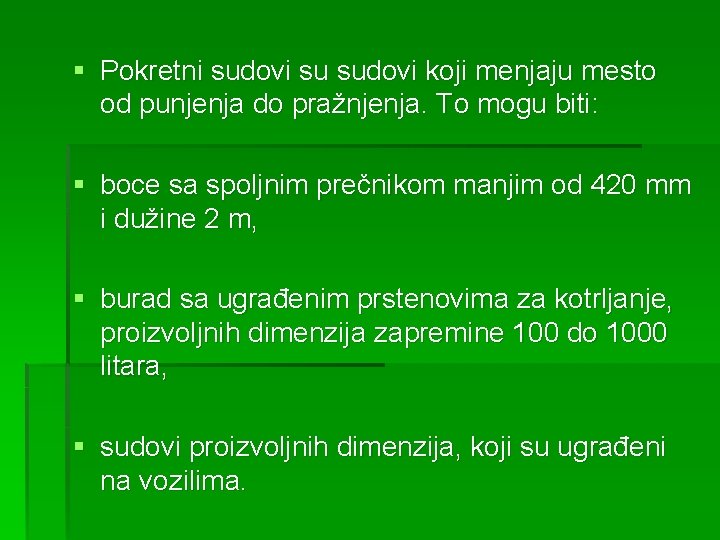

§ Pokretni sudovi su sudovi koji menjaju mesto od punjenja do pražnjenja. To mogu biti: § boce sa spoljnim prečnikom manjim od 420 mm i dužine 2 m, § burad sa ugrađenim prstenovima za kotrljanje, proizvoljnih dimenzija zapremine 100 do 1000 litara, § sudovi proizvoljnih dimenzija, koji su ugrađeni na vozilima.
