Postupn vlny u vchylka potku provazu libovoln funkce

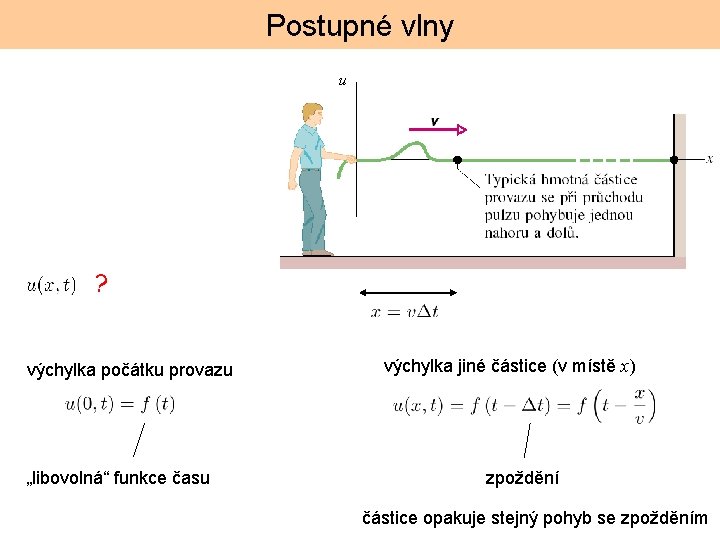

Postupné vlny u ? výchylka počátku provazu „libovolná“ funkce času výchylka jiné částice (v místě x) zpoždění částice opakuje stejný pohyb se zpožděním

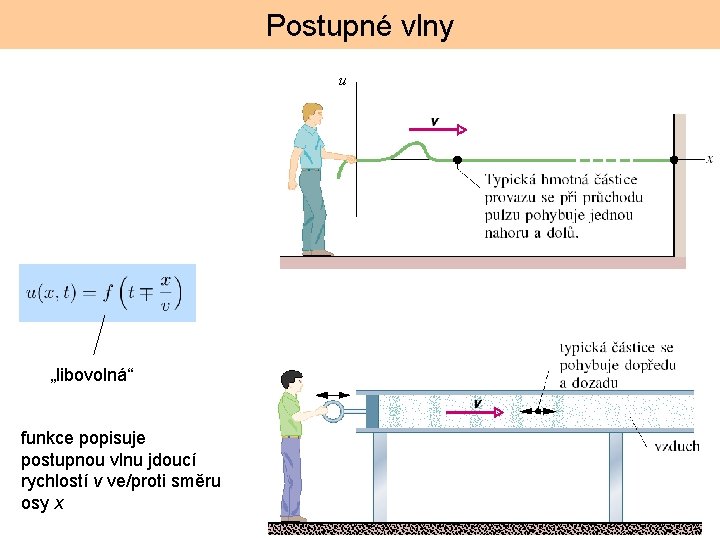

Postupné vlny u „libovolná“ funkce popisuje postupnou vlnu jdoucí rychlostí v ve/proti směru osy x

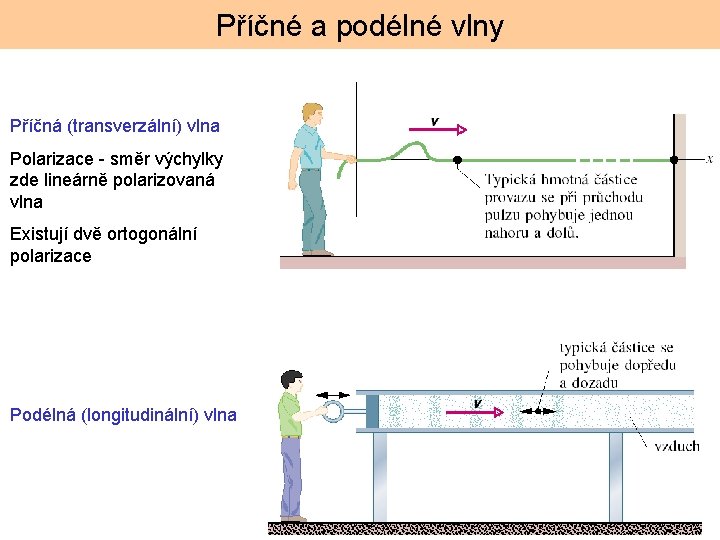

Příčné a podélné vlny Příčná (transverzální) vlna Polarizace - směr výchylky zde lineárně polarizovaná vlna Existují dvě ortogonální polarizace Podélná (longitudinální) vlna

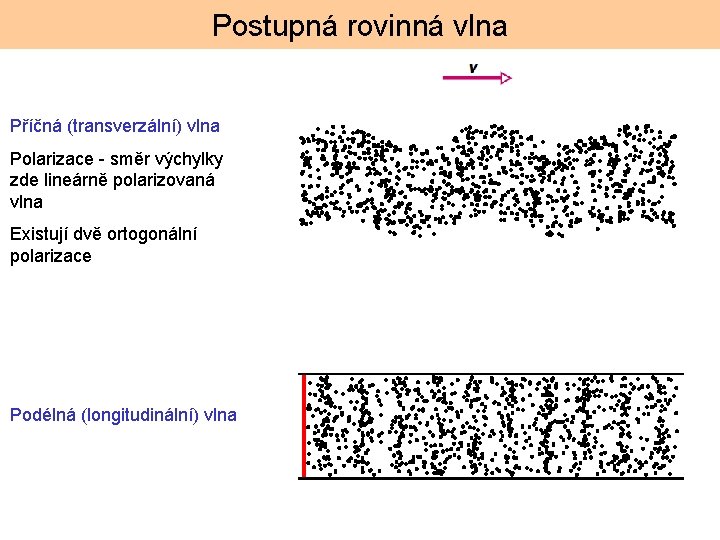

Postupná rovinná vlna Příčná (transverzální) vlna Polarizace - směr výchylky zde lineárně polarizovaná vlna Existují dvě ortogonální polarizace Podélná (longitudinální) vlna

Přenos informace?

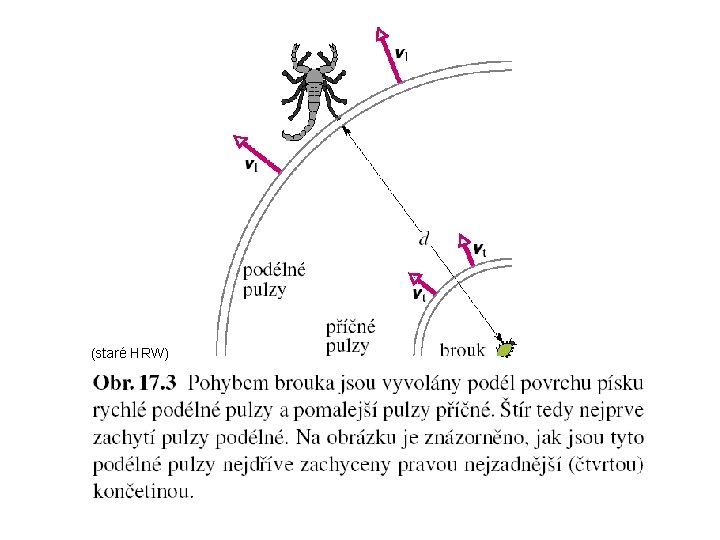

(staré HRW)

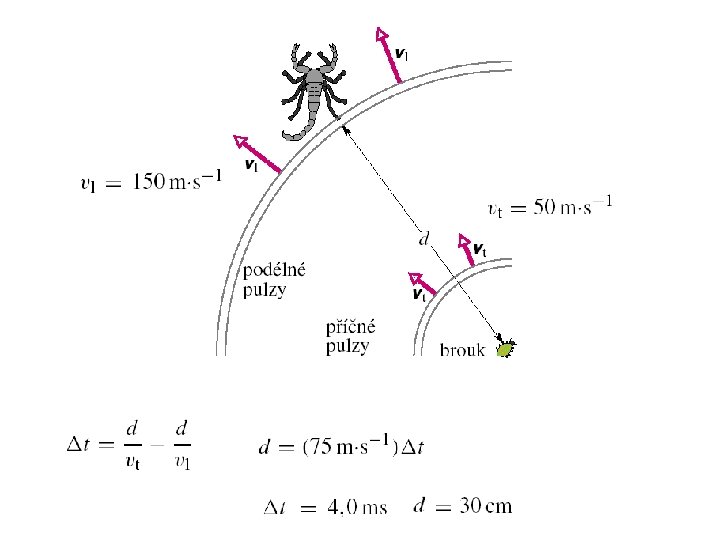

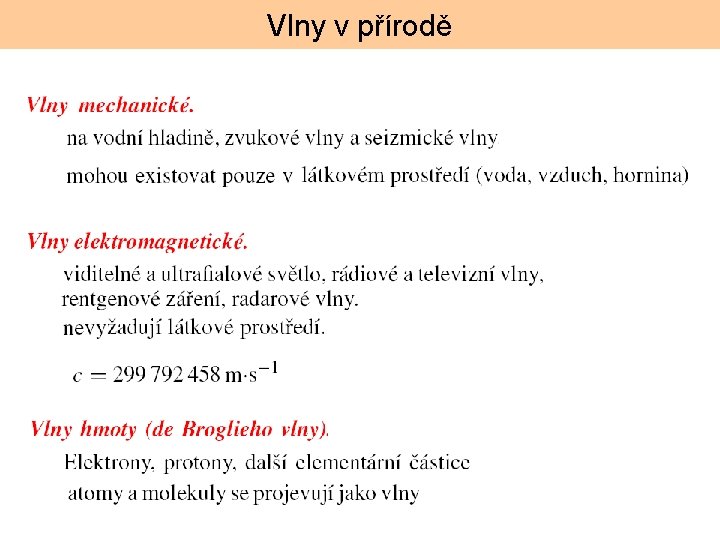

Vlny v přírodě

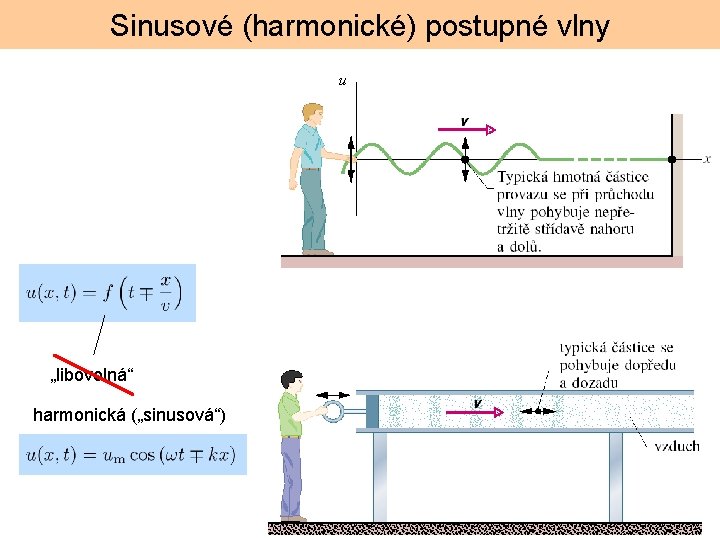

Sinusové (harmonické) postupné vlny u „libovolná“ harmonická („sinusová“)

Sinusové (harmonické) postupné vlny u Všechny body kmitají se stejnou frekvencí a amplitudou. Fáze se mění lineárně s polohou. „libovolná“ harmonická („sinusová“)

Sinusové (harmonické) postupné vlny u u - vlnový vektor udává směr šíření vlny fázová rychlost

Proč fázová? u poloha myšleného bodu (ne částice prostředí!), jehož stav (=fáze) se nemění rychlost bodu jehož fáze je konstantní

Proč fázová? x poloha myšlených bodů, jejichž fáze je konstantní (tyto body tvoří tzv. vlnoplochu) rovnice roviny => vlnoplocha je rovina rychlost postupu vlnoplochy

Pozn. různá vyjádření sinusové postupné vlny komplexní vyjádření konvence v HRW 2, kap. 16

Modelový příklad: Vlny na struně

Vlny na struně přejdeme od „korálků na (nehmotné) struně“ ke struně se spojitě rozloženou hmotností T T T - napětí ve struně x pohybová rovnice: ?

pohybová rovnice: ? 0 pro

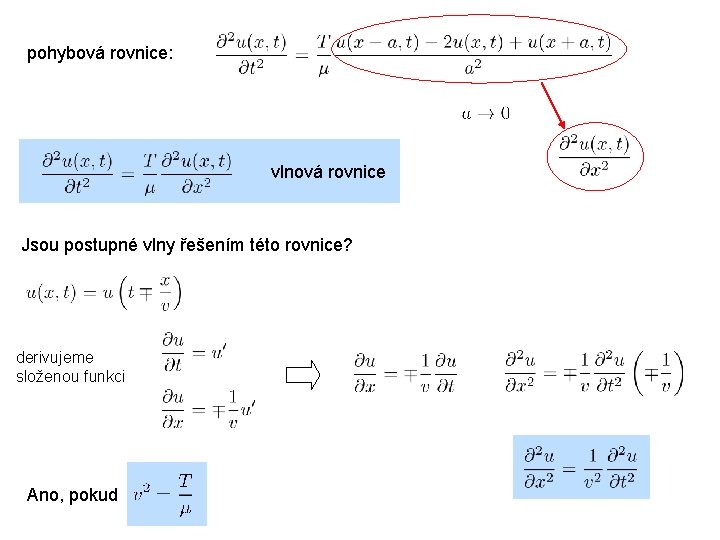

pohybová rovnice: vlnová rovnice Jsou postupné vlny řešením této rovnice? derivujeme složenou funkci Ano, pokud

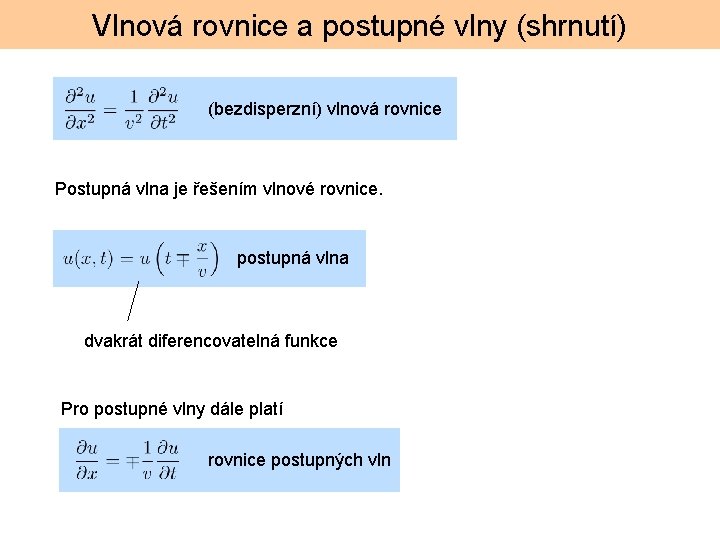

Vlnová rovnice a postupné vlny (shrnutí) (bezdisperzní) vlnová rovnice Postupná vlna je řešením vlnové rovnice. postupná vlna dvakrát diferencovatelná funkce Pro postupné vlny dále platí rovnice postupných vln

Energie a výkon vlny Aby vytvořil harmonickou vlnu, musí konat práci, tedy dodávat výkon vlně. Energie se šíří prostředím s rychlostí šíření vlny (? ) - upřesníme později. Pro harm. oscilátor Přenášený výkon = rychlost šíření energie × energie (na jednotku délky) (důkaz později)

Princip superpozice Důkaz: je lineární kombinace řešení je také řešení: tedy také řešení (stačí dosadit) řešení

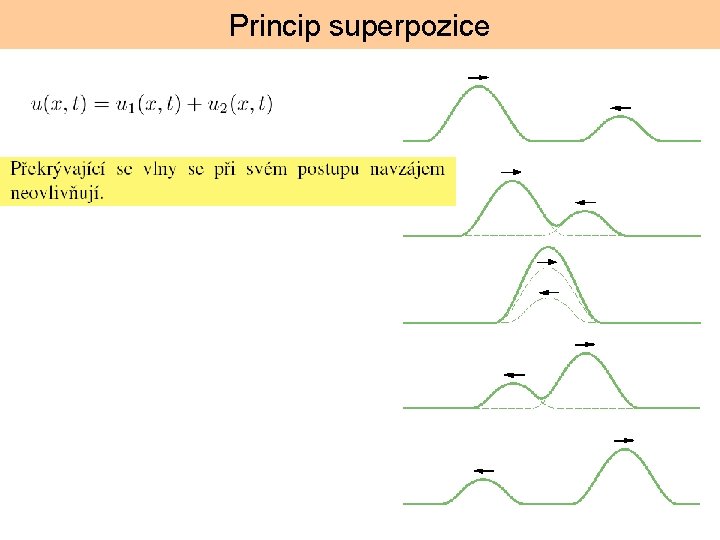

Princip superpozice

Odraz na pevném a volném konci Pevný konec pro harmonickou vlnu: odražená vlna je v protifázi s přicházející vlnou. Volný konec pro harmonickou vlnu: odražená vlna je ve fázi s přicházející vlnou. x (podrobně později)

Interference vln uvažujme superpozici dvou harmonických vln o stejné amplitudě i vlnové délce, které jsou navzájem fázově posunuty a postupují stejným směrem u dráhový rozdíl HRW 2, kap. 16 -10 to už známe, jedná se o skládání stejnosměrných harmonických kmitů (případ kdy jsou stejné frekvence i amplitudy) Záleží na fázovém rozdílu

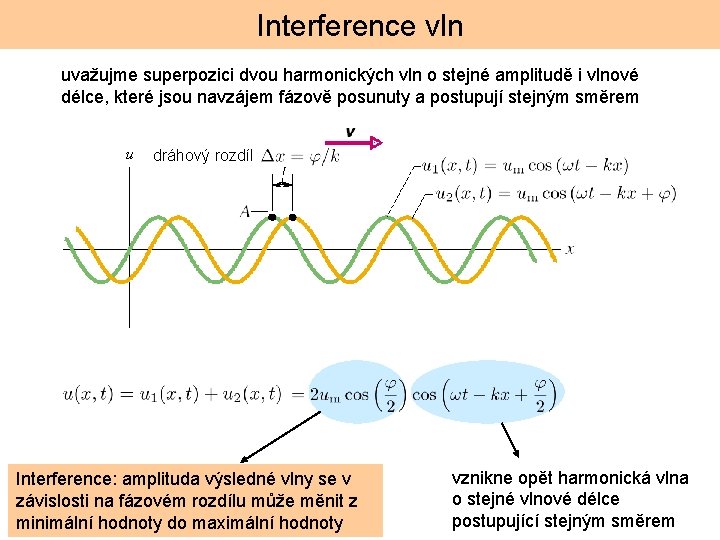

Interference vln uvažujme superpozici dvou harmonických vln o stejné amplitudě i vlnové délce, které jsou navzájem fázově posunuty a postupují stejným směrem u dráhový rozdíl Interference: amplituda výsledné vlny se v závislosti na fázovém rozdílu může měnit z minimální hodnoty do maximální hodnoty vznikne opět harmonická vlna o stejné vlnové délce postupující stejným směrem

Interference vln u u (plně) konstruktivní interference (plně) destruktivní interference fázový rozdíl: dráhový rozdíl: - lib. celé číslo Interference: amplituda výsledné vlny se v závislosti na fázovém rozdílu může měnit z minimální hodnoty do maximální hodnoty vznikne opět harmonická vlna o stejné vlnové délce postupující stejným směrem

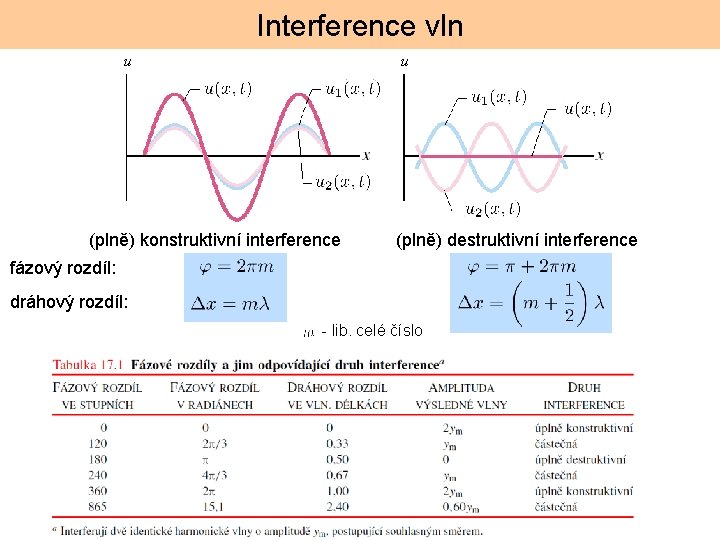

Interference vln u u (plně) konstruktivní interference (plně) destruktivní interference fázový rozdíl: dráhový rozdíl: - lib. celé číslo

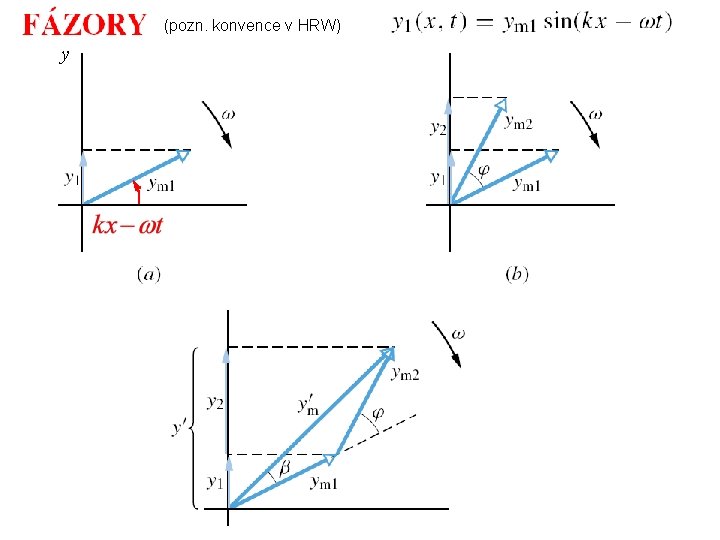

(pozn. konvence v HRW) y

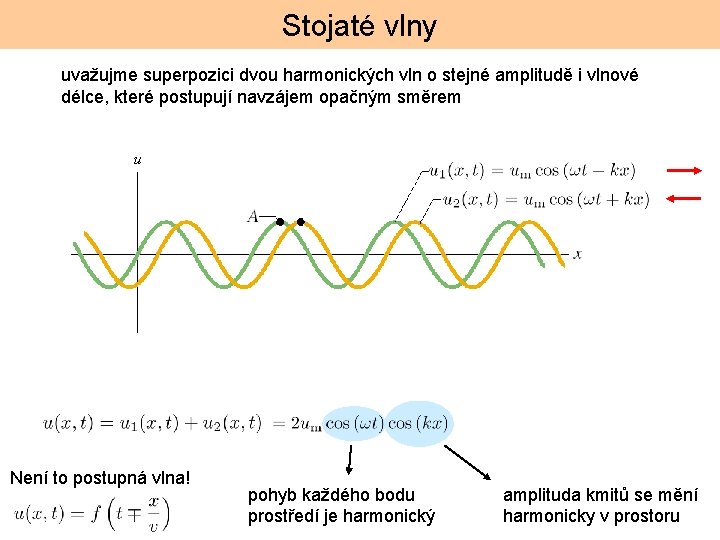

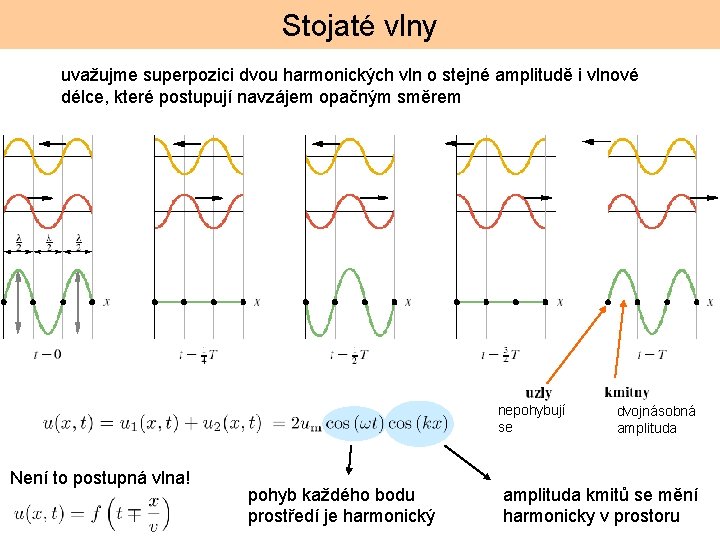

Stojaté vlny uvažujme superpozici dvou harmonických vln o stejné amplitudě i vlnové délce, které postupují navzájem opačným směrem u Není to postupná vlna! pohyb každého bodu prostředí je harmonický amplituda kmitů se mění harmonicky v prostoru

Stojaté vlny uvažujme superpozici dvou harmonických vln o stejné amplitudě i vlnové délce, které postupují navzájem opačným směrem nepohybují se Není to postupná vlna! pohyb každého bodu prostředí je harmonický dvojnásobná amplituda kmitů se mění harmonicky v prostoru

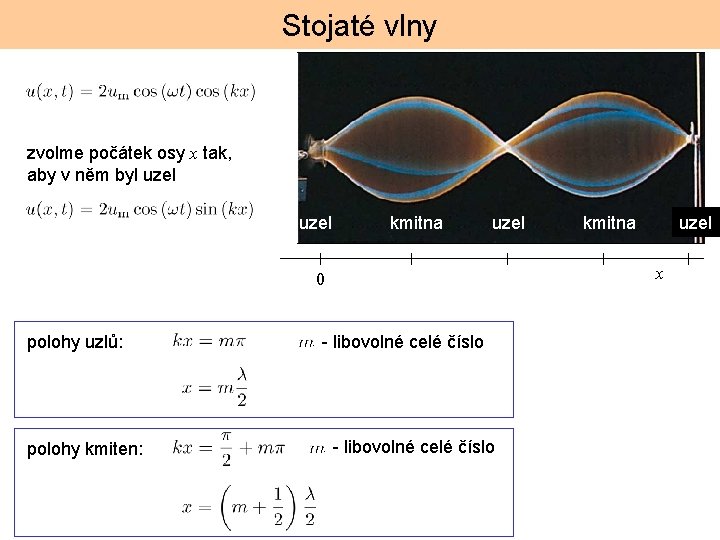

Stojaté vlny zvolme počátek osy x tak, aby v něm byl uzel kmitna uzel x 0 polohy uzlů: polohy kmiten: uzel kmitna - libovolné celé číslo

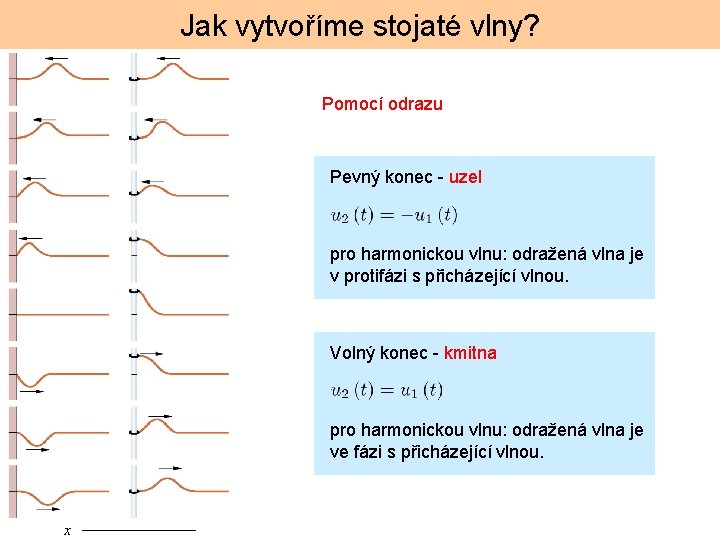

Jak vytvoříme stojaté vlny? Pomocí odrazu Pevný konec - uzel pro harmonickou vlnu: odražená vlna je v protifázi s přicházející vlnou. Volný konec - kmitna pro harmonickou vlnu: odražená vlna je ve fázi s přicházející vlnou. x

Stojaté vlny konečné struny polohy uzlů: na obou koncích struny musí být uzel

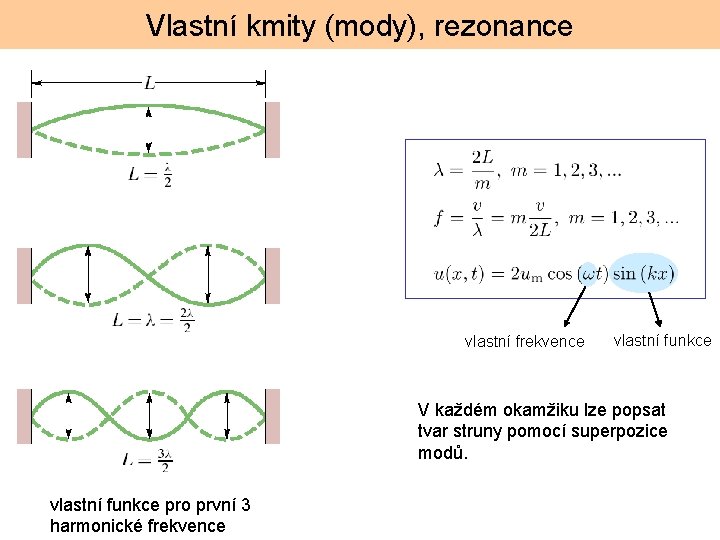

Vlastní kmity (mody), rezonance vlastní frekvence vlastní funkce V každém okamžiku lze popsat tvar struny pomocí superpozice modů. vlastní funkce pro první 3 harmonické frekvence

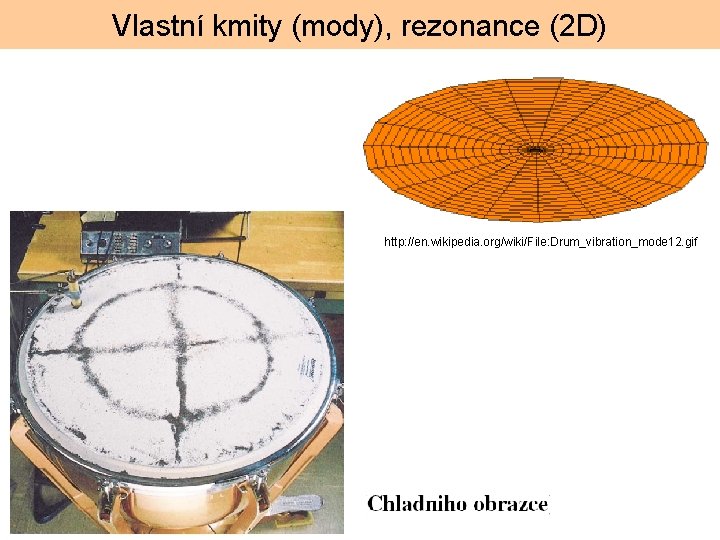

Vlastní kmity (mody), rezonance (2 D) http: //en. wikipedia. org/wiki/File: Drum_vibration_mode 12. gif

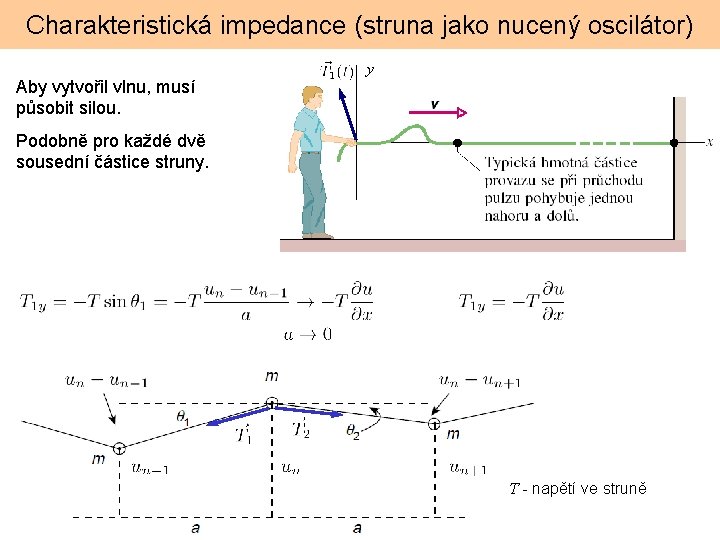

Charakteristická impedance (struna jako nucený oscilátor) Aby vytvořil vlnu, musí působit silou. y Podobně pro každé dvě sousední částice struny. T - napětí ve struně

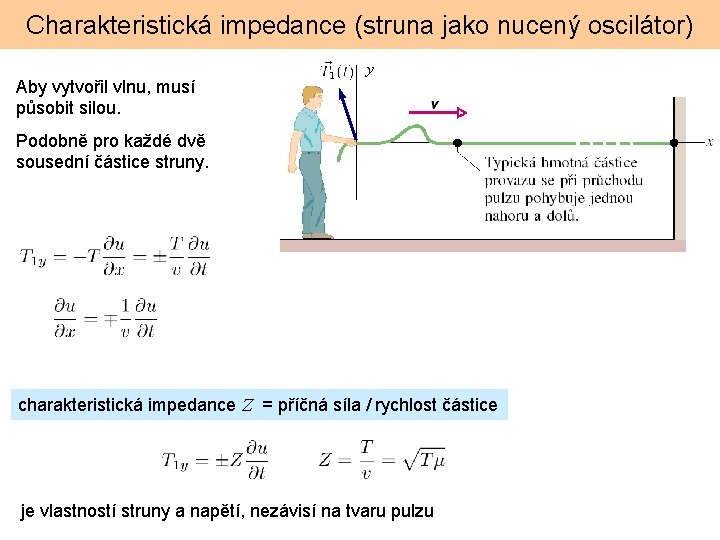

Charakteristická impedance (struna jako nucený oscilátor) Aby vytvořil vlnu, musí působit silou. y Podobně pro každé dvě sousední částice struny. charakteristická impedance Z = příčná síla / rychlost částice je vlastností struny a napětí, nezávisí na tvaru pulzu

Postupná vlna a přenos energie Aby vytvořil vlnu, musí konat práci, tedy dodávat výkon vlně. y Podobně pro každé dvě sousední částice struny. T - napětí ve struně

Energie (pro strunu) u x hustota kinetické energie hustota potenciální energie = práce potřebná ke změně délky / délka = napětí × změna délky / délka hustota potenciální energie

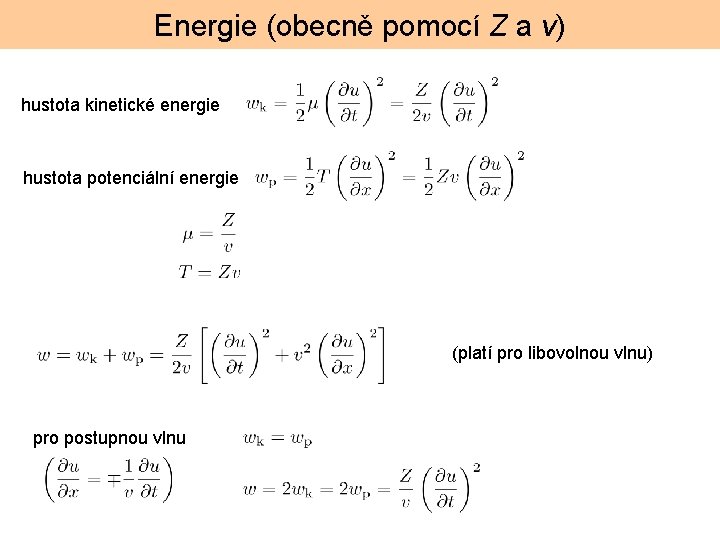

Energie (obecně pomocí Z a v) hustota kinetické energie hustota potenciální energie (platí pro libovolnou vlnu) pro postupnou vlnu

Postupná vlna a přenos energie Aby vytvořil vlnu, musí konat práci, tedy dodávat výkon vlně. y Podobně pro každé dvě sousední částice struny. harmonická vlna Platí pro bezdisperzní postupné vlny, tj. splňují

Vlny na rozhraní dvou strun

Vlny na rozhraní u x rozhraní x = 0 obvykle stejné jako Impedance nejsou stejné, vlna nemůže jenom projít (srv. struna jako nucený oscilátor) Co platí na rozhraní?

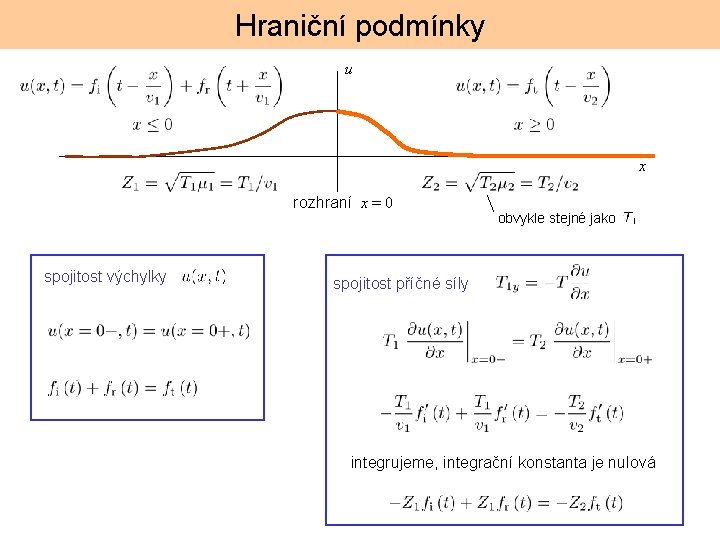

Hraniční podmínky u x rozhraní x = 0 spojitost výchylky obvykle stejné jako spojitost příčné síly integrujeme, integrační konstanta je nulová

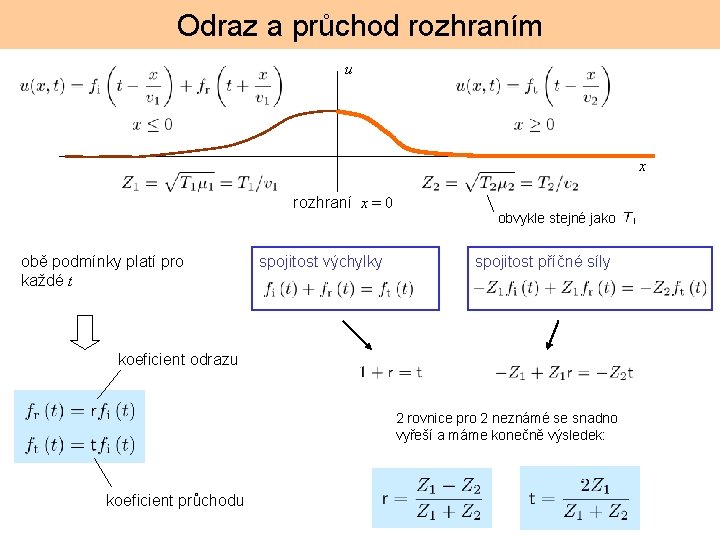

Odraz a průchod rozhraním u x rozhraní x = 0 obě podmínky platí pro každé t koeficient odrazu koeficient průchodu spojitost výchylky obvykle stejné jako spojitost příčné síly

Odraz a průchod rozhraním u x rozhraní x = 0 obě podmínky platí pro každé t spojitost výchylky obvykle stejné jako spojitost příčné síly koeficient odrazu 2 rovnice pro 2 neznámé se snadno vyřeší a máme konečně výsledek: koeficient průchodu

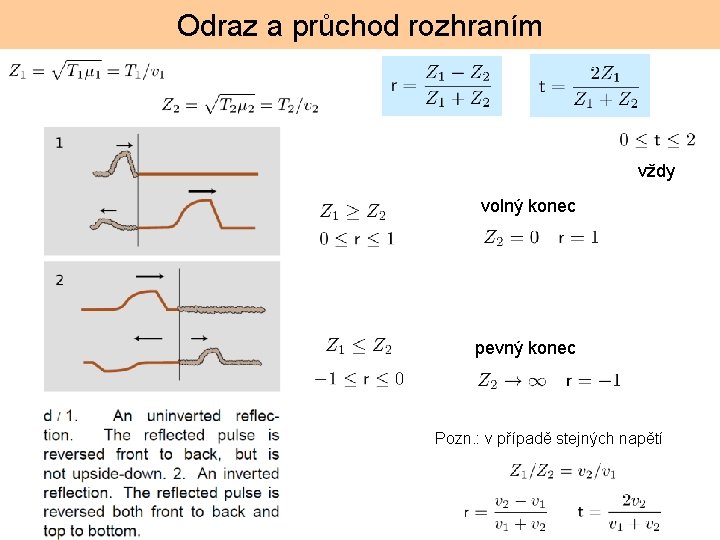

Odraz a průchod rozhraním vždy volný konec pevný konec Pozn. : v případě stejných napětí

Vlnový balík, disperze a grupová rychlost

Superpozice dvou sinusových vln se stejnou amplitudou avšak mírně odlišnou frekvencí a vlnovým číslem malé rychle se měnící člen, pohybuje se fázovou rychlostí pomalu se měnící obálka, pohybuje se grupovou rychlostí u x http: //en. wikipedia. org/wiki/Group_velocity

Připomeňme si korálky na struně. . . T T T - napětí ve struně

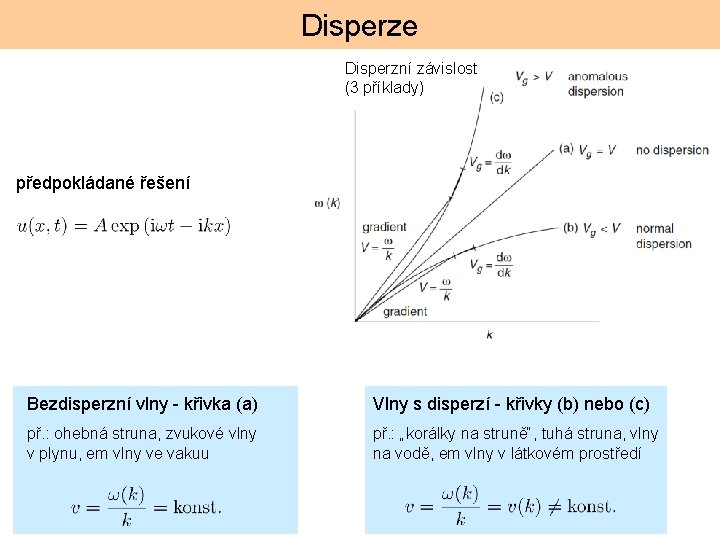

Disperze Disperzní závislost (3 příklady) předpokládané řešení Bezdisperzní vlny - křivka (a) Vlny s disperzí - křivky (b) nebo (c) př. : ohebná struna, zvukové vlny v plynu, em vlny ve vakuu př. : „korálky na struně“, tuhá struna, vlny na vodě, em vlny v látkovém prostředí

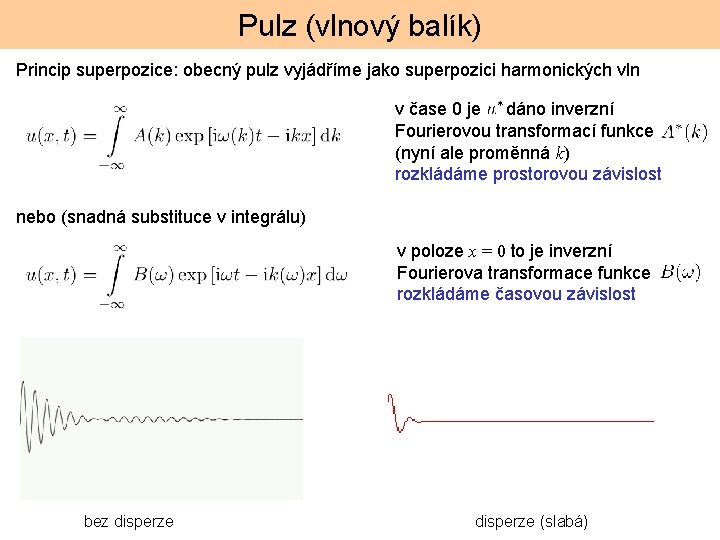

Pulz (vlnový balík) Princip superpozice: obecný pulz vyjádříme jako superpozici harmonických vln v čase 0 je dáno inverzní Fourierovou transformací funkce (nyní ale proměnná k) rozkládáme prostorovou závislost nebo (snadná substituce v integrálu) v poloze x = 0 to je inverzní Fourierova transformace funkce rozkládáme časovou závislost bez disperze (slabá)

Šíření pulzu Princip superpozice: obecný pulz vyjádříme jako superpozici harmonických vln v čase 0 je dáno inverzní Fourierovou transformací funkce (nyní ale proměnná k) rozkládáme prostorovou závislost nebo (snadná substituce v integrálu) v poloze x = 0 to je inverzní Fourierova transformace funkce rozkládáme časovou závislost V disperzním systému se každá harmonická vlna šíří jinou fázovou rychlostí. Dojde tedy k postupnému rozplývání pulzu při jeho postupu.

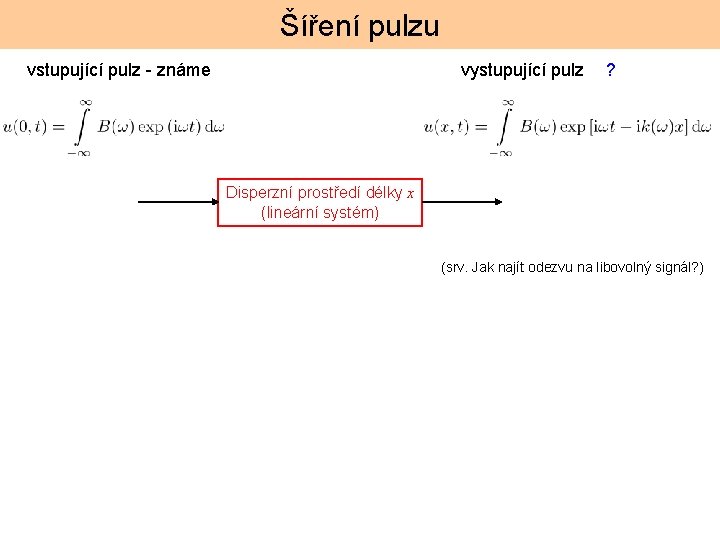

Šíření pulzu vstupující pulz - známe vystupující pulz ? Disperzní prostředí délky x (lineární systém) (srv. Jak najít odezvu na libovolný signál? )

Šíření pulzu vstupující pulz - známe Příklad: Určete frekvenční spektrum (tj. funkci B) pro pulz definovaný vztahem:

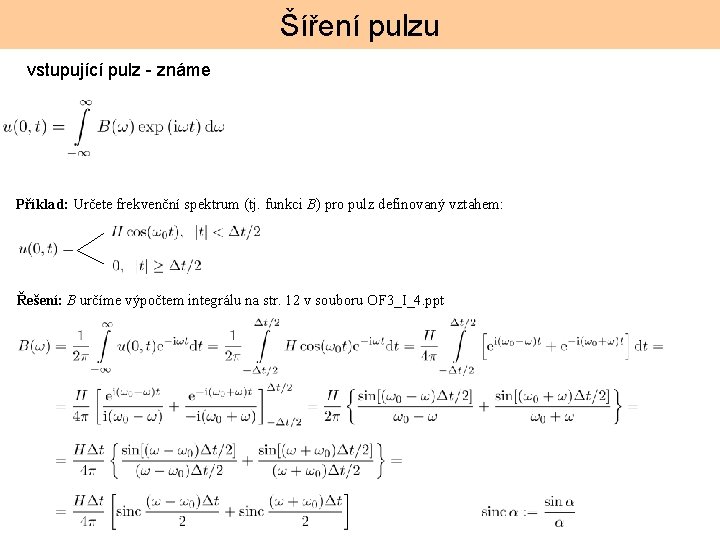

Šíření pulzu vstupující pulz - známe Příklad: Určete frekvenční spektrum (tj. funkci B) pro pulz definovaný vztahem: Řešení: B určíme výpočtem integrálu na str. 12 v souboru OF 3_I_4. ppt

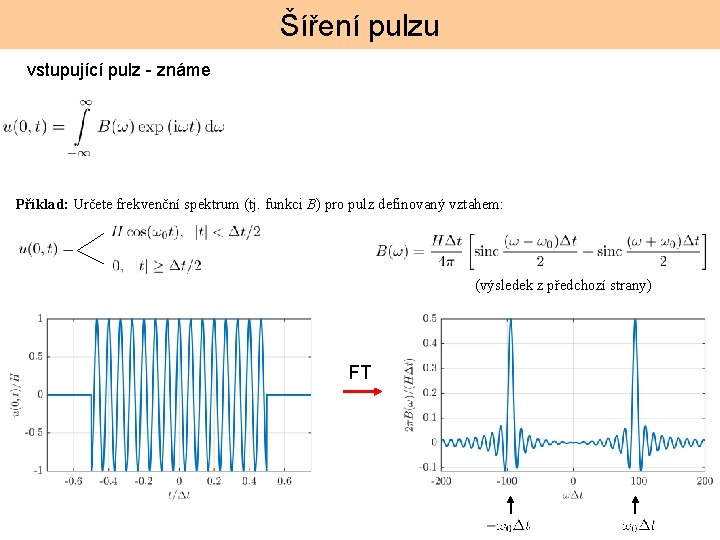

Šíření pulzu vstupující pulz - známe Příklad: Určete frekvenční spektrum (tj. funkci B) pro pulz definovaný vztahem: (výsledek z předchozí strany) FT

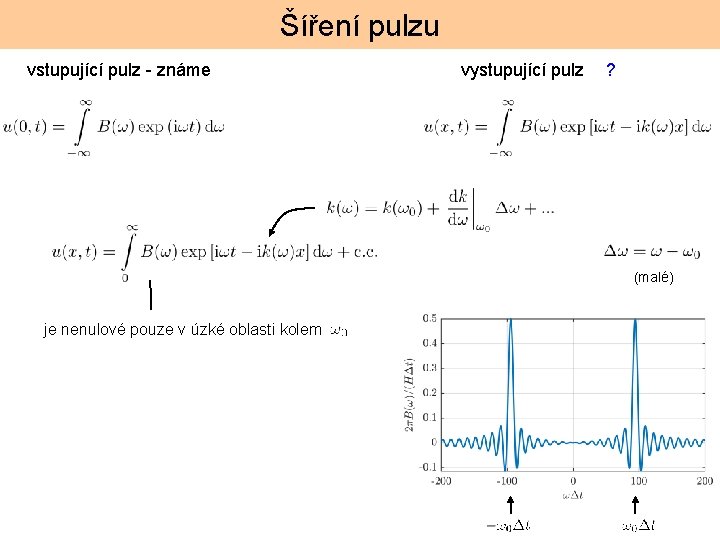

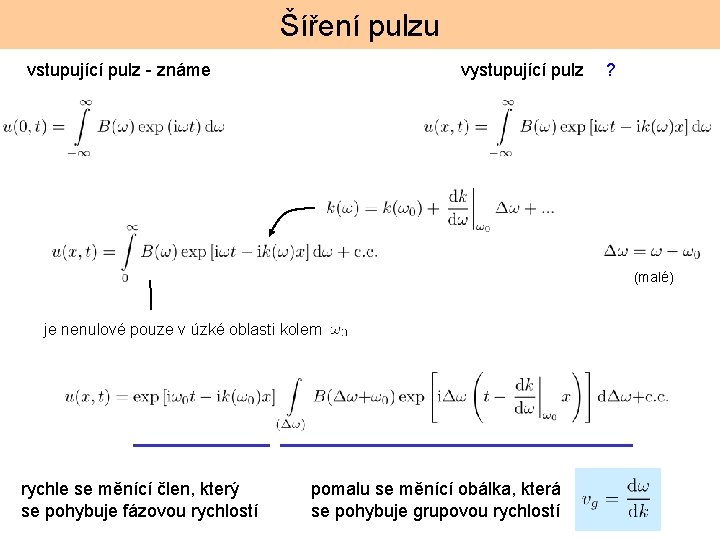

Šíření pulzu vstupující pulz - známe vystupující pulz ? (malé) je nenulové pouze v úzké oblasti kolem

Šíření pulzu vstupující pulz - známe vystupující pulz ? (malé) je nenulové pouze v úzké oblasti kolem rychle se měnící člen, který se pohybuje fázovou rychlostí pomalu se měnící obálka, která se pohybuje grupovou rychlostí

Disperze, grupová rychlost Frequency dispersion in groups of gravity waves on the surface of deep water. The red dot moves with the phase velocity, and the green dots propagate with the group velocity. In this deep-water case, the phase velocity is twice the group velocity. The red dot overtakes two green dots when moving from the left to the right of the figure. http: //en. wikipedia. org/wiki/Group_velocity Obálka („amplituda“) a tedy i energie se šíří grupovou rychlostí rychle se měnící člen, který se pohybuje fázovou rychlostí pomalu se měnící obálka, která se pohybuje grupovou rychlostí

Disperze, grupová rychlost Disperzní závislost (3 příklady) předpokládané řešení

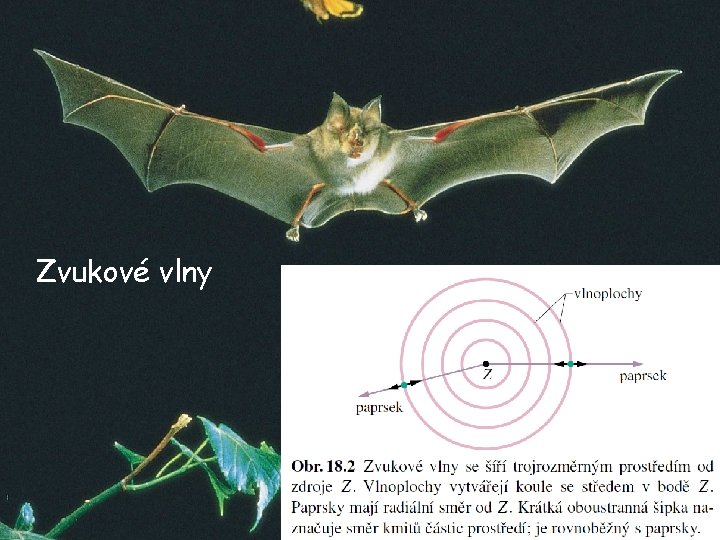

Zvukové vlny

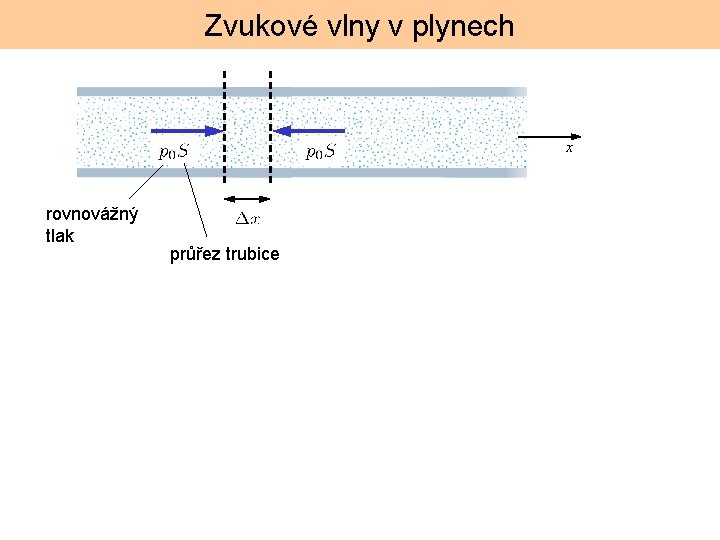

Zvukové vlny v plynech x rovnovážný tlak průřez trubice

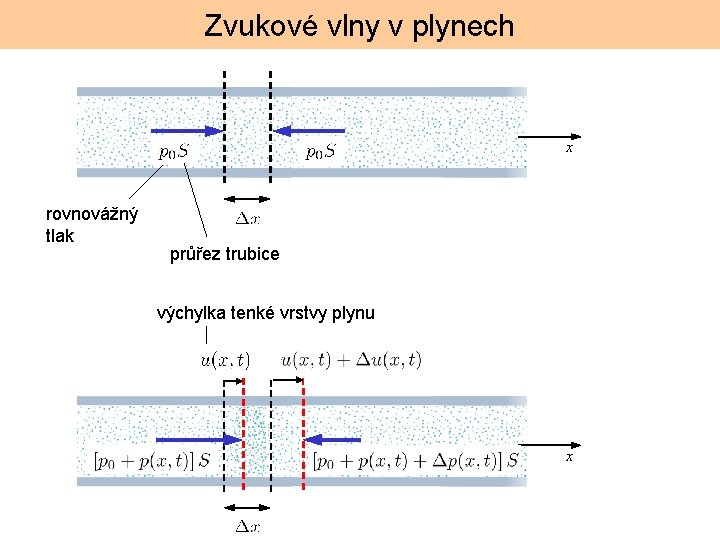

Zvukové vlny v plynech x rovnovážný tlak průřez trubice výchylka tenké vrstvy plynu x

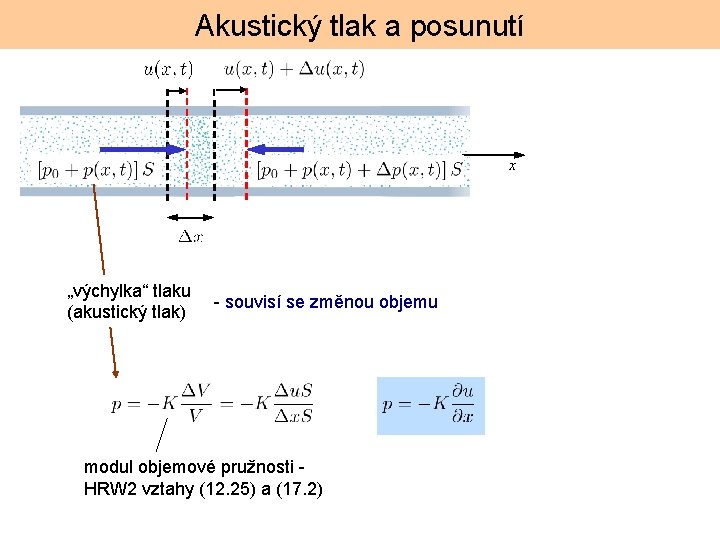

Akustický tlak a posunutí x „výchylka“ tlaku (akustický tlak) - souvisí se změnou objemu modul objemové pružnosti HRW 2 vztahy (12. 25) a (17. 2)

Pohybová rovnice x hustota plynu při rovnovážném tlaku

Zvukové vlny v plynech x Shrnutí dosavadních výsledků: vztah mezi akustickým tlakem a výchylkou tenké vrstvy plynu vlnová rovnice (v 1 D, už známe) rychlost zvukové vlny

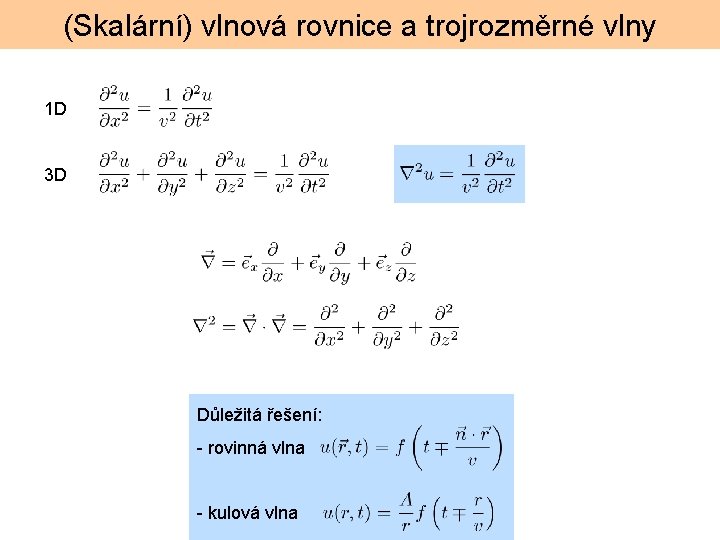

(Skalární) vlnová rovnice a trojrozměrné vlny 1 D 3 D Důležitá řešení: - rovinná vlna - kulová vlna

Trojrozměrné vlny: rovinná vlna y jednotkový vektor kolmý na vlnoplochu x´ x rovnice roviny (vlnoplochy) víme že totéž přepsáno do tvaru, který nezávisí na volbě SS: (postupná rovinná vlna šířící se ve směru/proti směru vektoru ) pro harmonickou vlnu

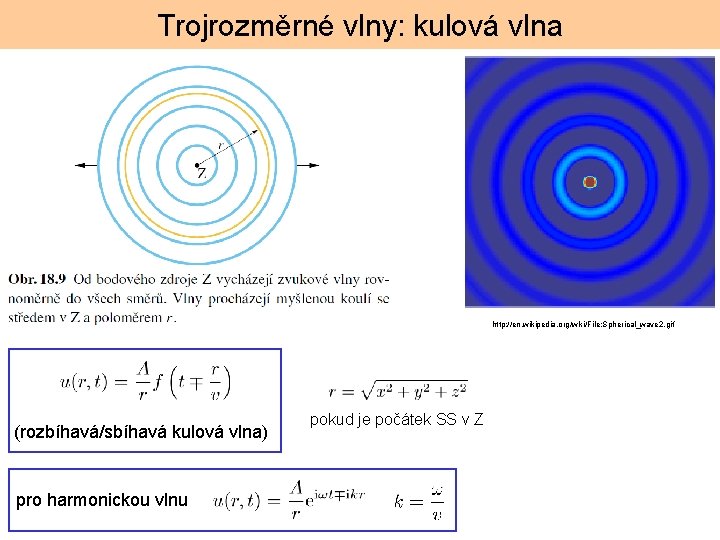

Trojrozměrné vlny: kulová vlna http: //en. wikipedia. org/wiki/File: Spherical_wave 2. gif (rozbíhavá/sbíhavá kulová vlna) pro harmonickou vlnu pokud je počátek SS v Z

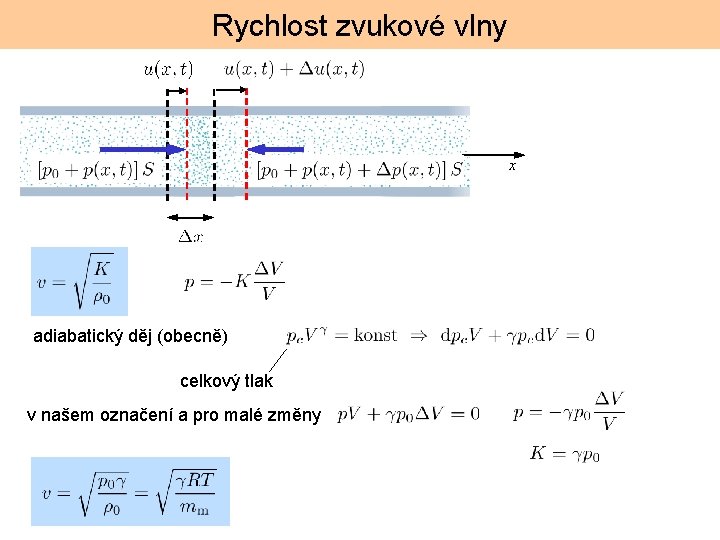

Rychlost zvukové vlny x adiabatický děj (obecně) celkový tlak v našem označení a pro malé změny

Harmonická zvuková vlna: výchylka a tlak x vztah mezi akustickým tlakem a výchylkou tenké vrstvy plynu harmonická vlna

Harmonická zvuková vlna: výchylka a tlak

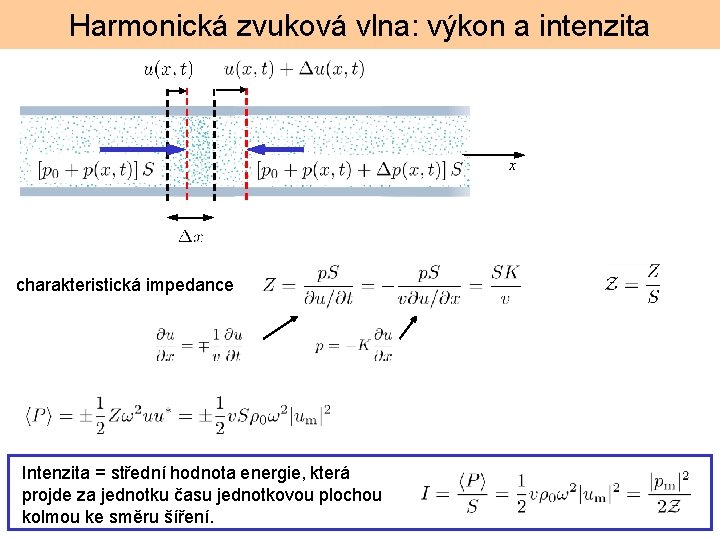

Harmonická zvuková vlna: výkon a intenzita x charakteristická impedance Intenzita = střední hodnota energie, která projde za jednotku času jednotkovou plochou kolmou ke směru šíření.

hladina intenzity zvuku

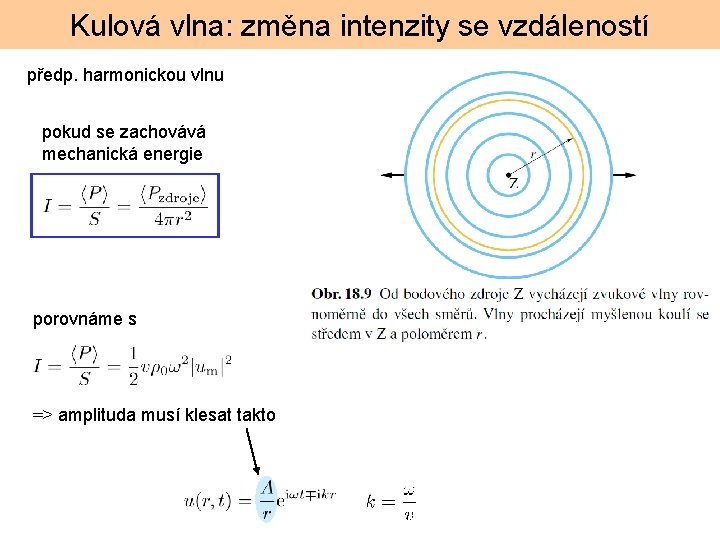

Kulová vlna: změna intenzity se vzdáleností předp. harmonickou vlnu pokud se zachovává mechanická energie porovnáme s => amplituda musí klesat takto

Stojaté vlny ještě jednou stejně jako na struně Kde má tlak kmitnu má výchylka uzel a naopak.

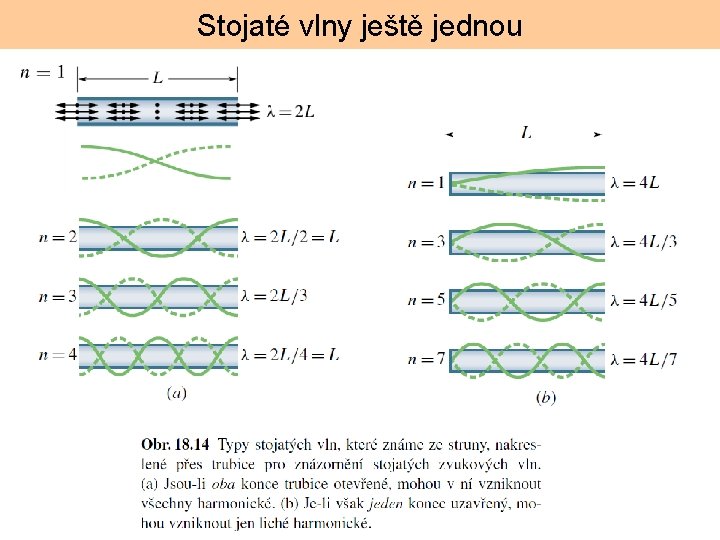

Stojaté vlny ještě jednou

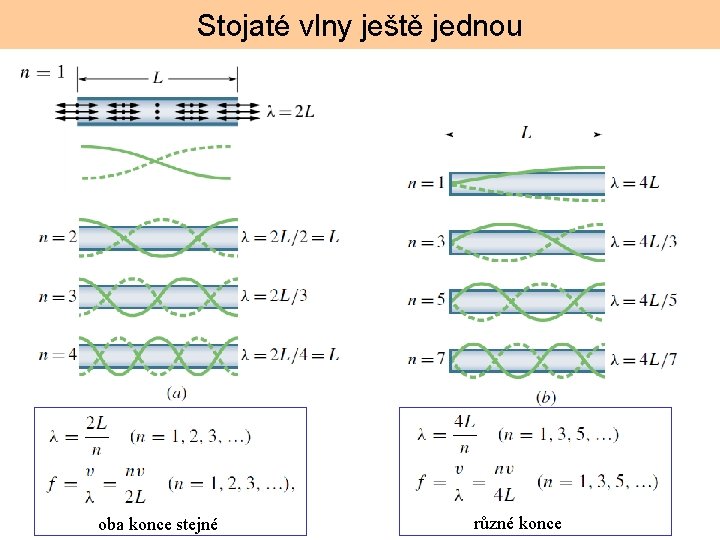

Stojaté vlny ještě jednou oba konce stejné různé konce

Stojaté vlny ještě jednou newt. phys. unsw. edu. au/jw/sound. spectrum. html oba konce stejné

Zdroje hudebního zvuku

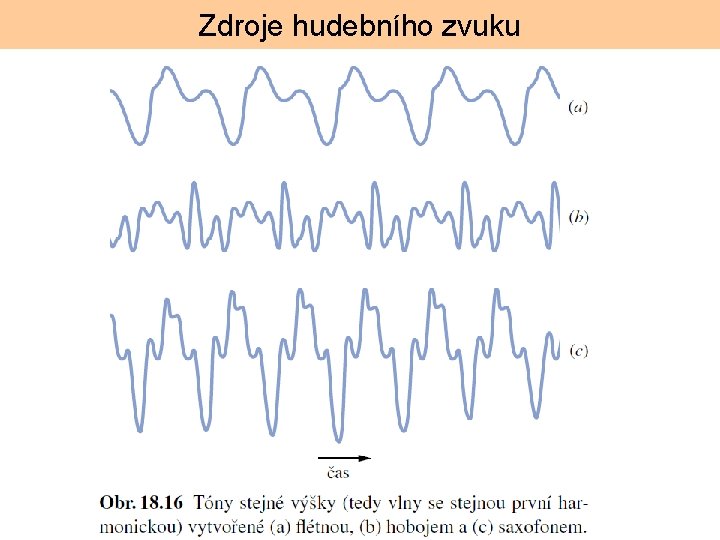

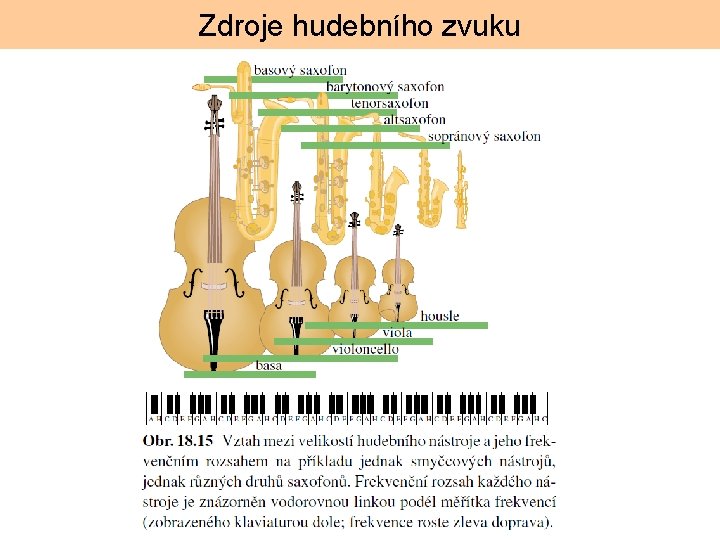

Zdroje hudebního zvuku

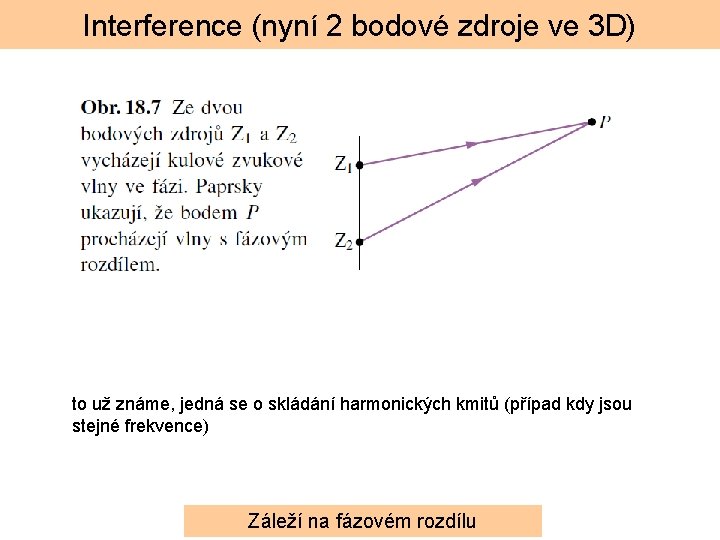

Interference (nyní 2 bodové zdroje ve 3 D) to už známe, jedná se o skládání harmonických kmitů (případ kdy jsou stejné frekvence) Záleží na fázovém rozdílu

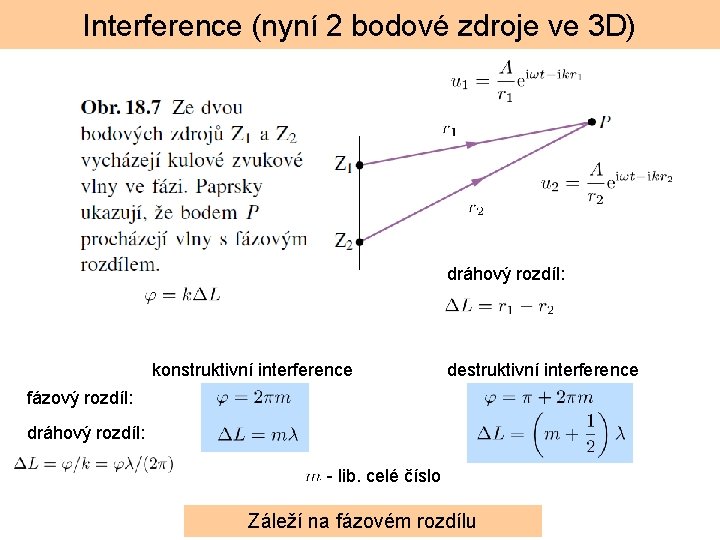

Interference (nyní 2 bodové zdroje ve 3 D) dráhový rozdíl: konstruktivní interference destruktivní interference fázový rozdíl: dráhový rozdíl: - lib. celé číslo Záleží na fázovém rozdílu

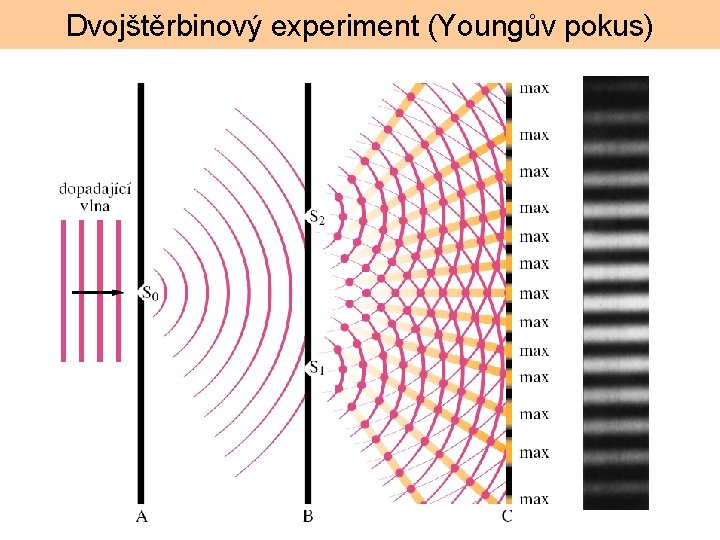

Dvojštěrbinový experiment (Youngův pokus)

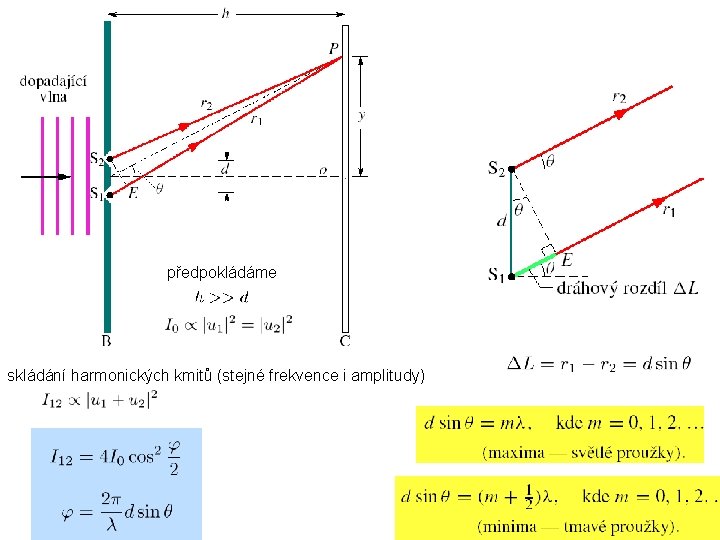

předpokládáme skládání harmonických kmitů (stejné frekvence i amplitudy)

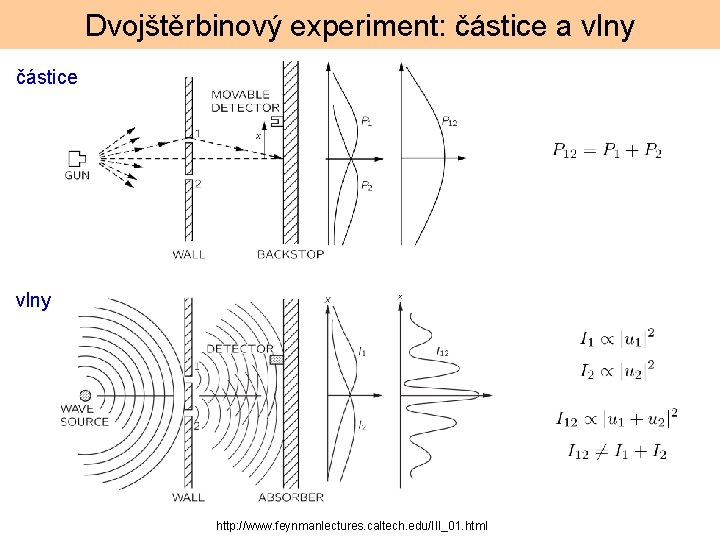

Dvojštěrbinový experiment: částice a vlny částice vlny http: //www. feynmanlectures. caltech. edu/III_01. html

Dopplerův jev

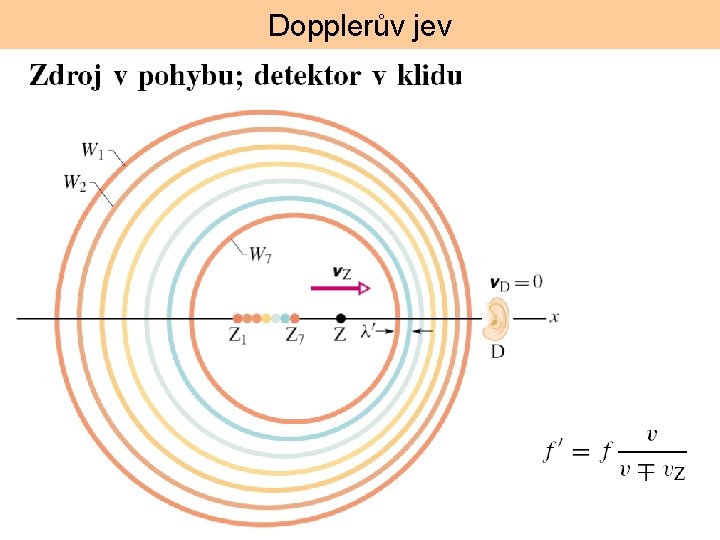

Dopplerův jev

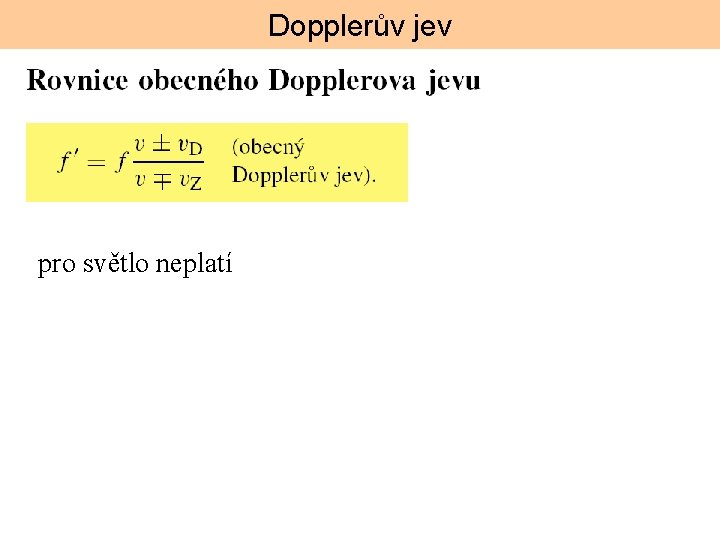

Dopplerův jev pro světlo neplatí

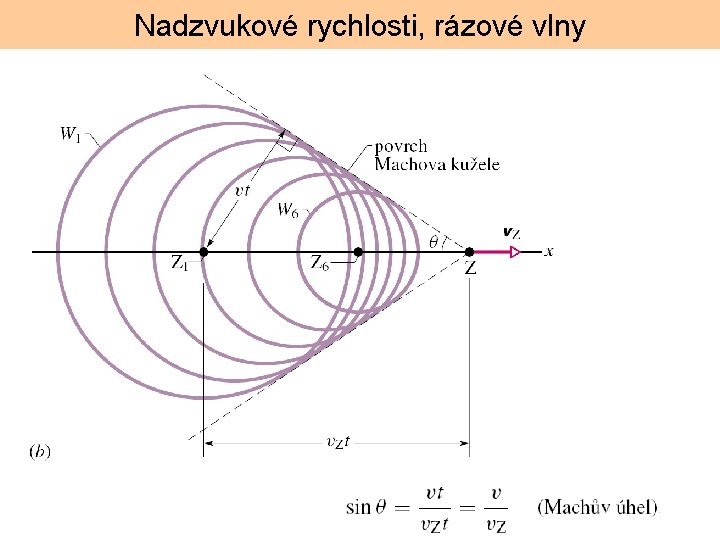

Nadzvukové rychlosti, rázové vlny
