Postes de livraisons HTA BT 1 Diffrentes alimentations

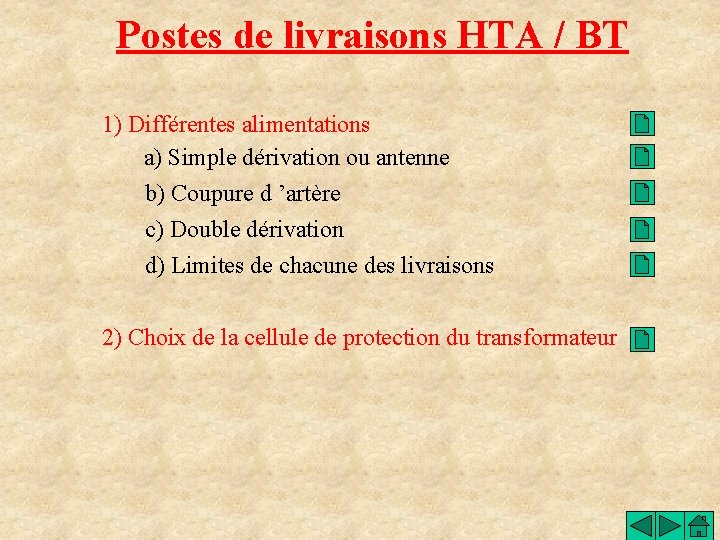

Postes de livraisons HTA / BT 1) Différentes alimentations a) Simple dérivation ou antenne b) Coupure d ’artère c) Double dérivation d) Limites de chacune des livraisons 2) Choix de la cellule de protection du transformateur

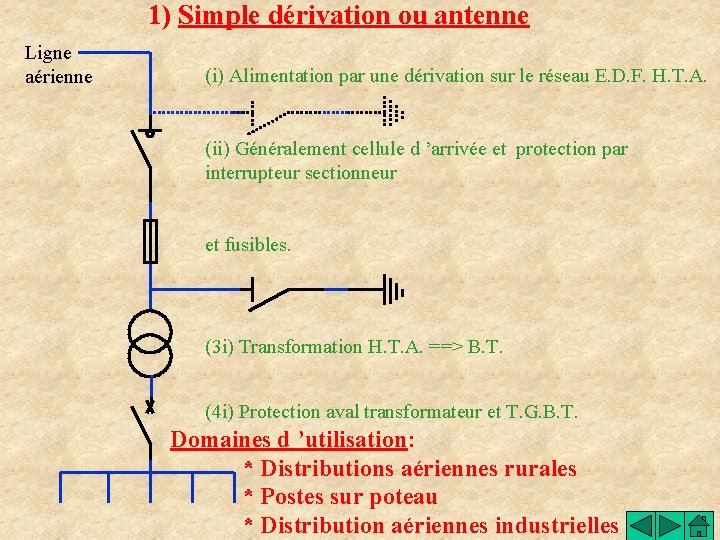

1) Simple dérivation ou antenne Ligne aérienne (i) Alimentation par une dérivation sur le réseau E. D. F. H. T. A. (ii) Généralement cellule d ’arrivée et protection par interrupteur sectionneur et fusibles. (3 i) Transformation H. T. A. ==> B. T. (4 i) Protection aval transformateur et T. G. B. T. Domaines d ’utilisation: * Distributions aériennes rurales * Postes sur poteau * Distribution aériennes industrielles

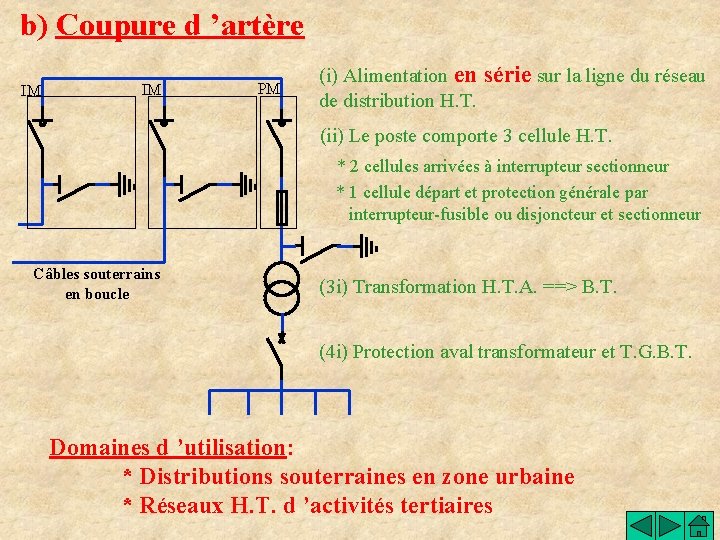

b) Coupure d ’artère IM IM PM (i) Alimentation en série sur la ligne du réseau de distribution H. T. (ii) Le poste comporte 3 cellule H. T. * 2 cellules arrivées à interrupteur sectionneur * 1 cellule départ et protection générale par interrupteur-fusible ou disjoncteur et sectionneur Câbles souterrains en boucle (3 i) Transformation H. T. A. ==> B. T. (4 i) Protection aval transformateur et T. G. B. T. Domaines d ’utilisation: * Distributions souterraines en zone urbaine * Réseaux H. T. d ’activités tertiaires

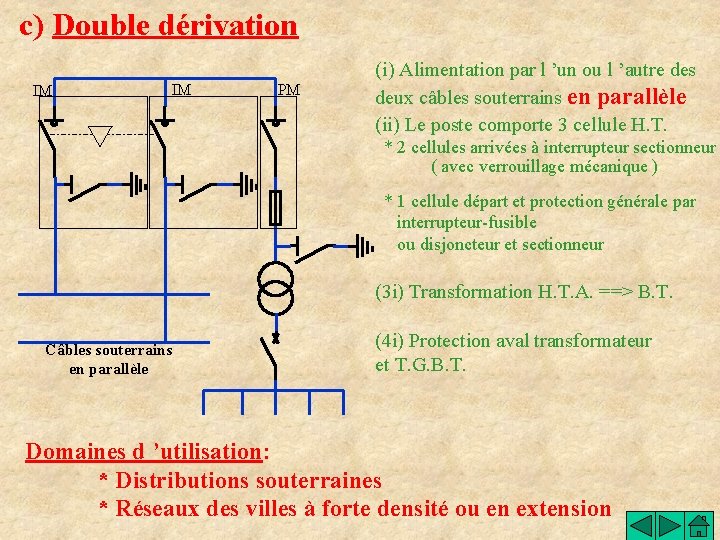

c) Double dérivation IM IM PM (i) Alimentation par l ’un ou l ’autre des deux câbles souterrains en parallèle (ii) Le poste comporte 3 cellule H. T. * 2 cellules arrivées à interrupteur sectionneur ( avec verrouillage mécanique ) * 1 cellule départ et protection générale par interrupteur-fusible ou disjoncteur et sectionneur (3 i) Transformation H. T. A. ==> B. T. Câbles souterrains en parallèle (4 i) Protection aval transformateur et T. G. B. T. Domaines d ’utilisation: * Distributions souterraines * Réseaux des villes à forte densité ou en extension

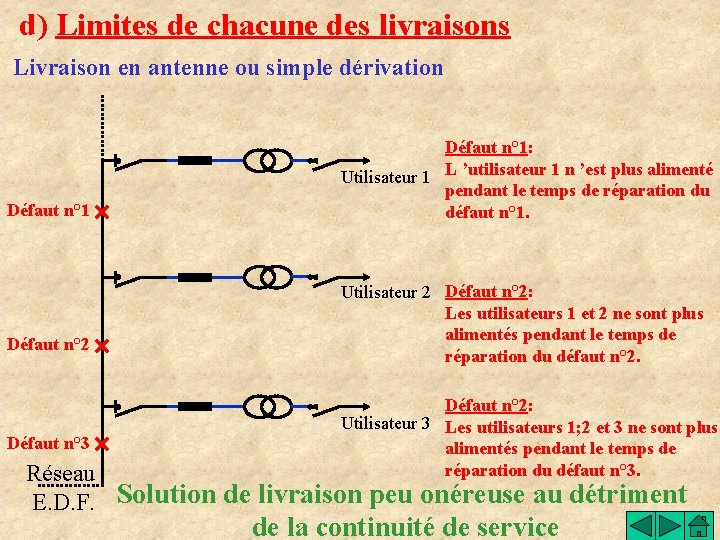

d) Limites de chacune des livraisons Livraison en antenne ou simple dérivation Défaut n° 1 Défaut n° 2 Défaut n° 3 Défaut n° 1: Utilisateur 1 L ’utilisateur 1 n ’est plus alimenté pendant le temps de réparation du défaut n° 1. Utilisateur 2 Défaut n° 2: Les utilisateurs 1 et 2 ne sont plus alimentés pendant le temps de réparation du défaut n° 2. Défaut n° 2: Utilisateur 3 Les utilisateurs 1; 2 et 3 ne sont plus alimentés pendant le temps de réparation du défaut n° 3. Réseau E. D. F. Solution de livraison peu onéreuse au détriment de la continuité de service

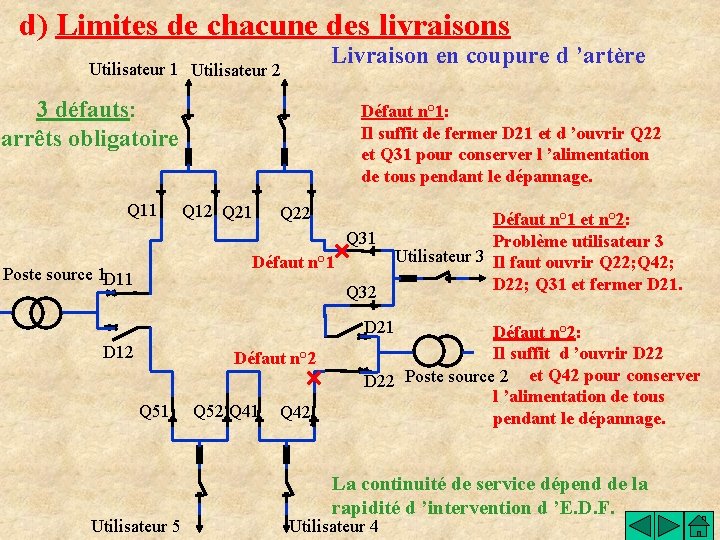

d) Limites de chacune des livraisons Livraison en coupure d ’artère Utilisateur 1 Utilisateur 2 3 défauts: arrêts obligatoire Q 11 Défaut n° 1: Il suffit de fermer D 21 et d ’ouvrir Q 22 et Q 31 pour conserver l ’alimentation de tous pendant le dépannage. Q 12 Q 21 Q 22 Q 31 Défaut n° 1 Poste source 1 D 11 Q 32 Défaut n° 1 et n° 2: Problème utilisateur 3 Utilisateur 3 Il faut ouvrir Q 22; Q 42; D 22; Q 31 et fermer D 21 D 12 Défaut n° 2 Q 51 Utilisateur 5 Q 52 Q 41 Q 42 Défaut n° 2: Il suffit d ’ouvrir D 22 et Q 42 pour conserver D 22 Poste source 2 l ’alimentation de tous pendant le dépannage. La continuité de service dépend de la rapidité d ’intervention d ’E. D. F. Utilisateur 4

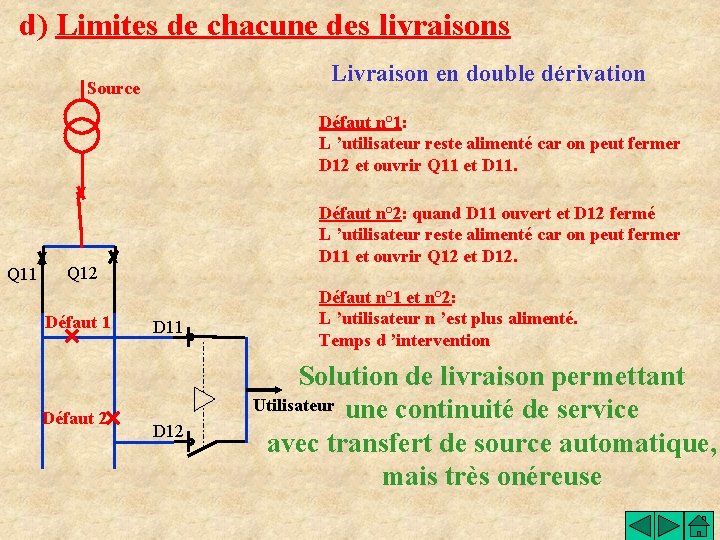

d) Limites de chacune des livraisons Livraison en double dérivation Source Défaut n° 1: L ’utilisateur reste alimenté car on peut fermer D 12 et ouvrir Q 11 et D 11. Q 11 Défaut n° 2: quand D 11 ouvert et D 12 fermé L ’utilisateur reste alimenté car on peut fermer D 11 et ouvrir Q 12 et D 12. Q 12 Défaut 1 Défaut 2 D 11 D 12 Défaut n° 1 et n° 2: L ’utilisateur n ’est plus alimenté. Temps d ’intervention Solution de livraison permettant Utilisateur une continuité de service avec transfert de source automatique, mais très onéreuse

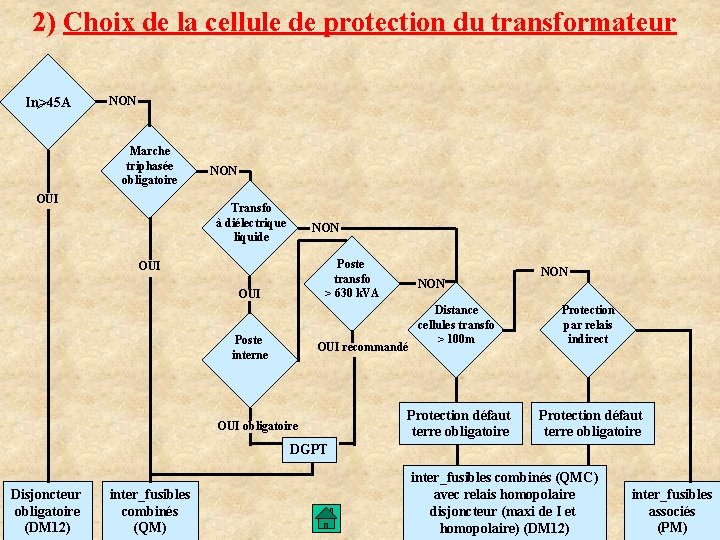

2) Choix de la cellule de protection du transformateur In>45 A NON Marche triphasée obligatoire OUI NON Transfo à diélectrique liquide NON Poste transfo > 630 k. VA OUI Poste interne NON OUI recommandé OUI obligatoire Distance cellules transfo > 100 m Protection défaut terre obligatoire NON Protection par relais indirect Protection défaut terre obligatoire DGPT Disjoncteur obligatoire (DM 12) inter_fusibles combinés (QMC) avec relais homopolaire disjoncteur (maxi de I et homopolaire) (DM 12) inter_fusibles associés (PM)
