Postavte si Nd: YAG laser Vojtěch Mironidis, Gymnázium Most Dominik Grigľák, Gymnázium P. O. Hviezdoslava Lukáš Kolek, Gymnázium Havířov-Podlesí

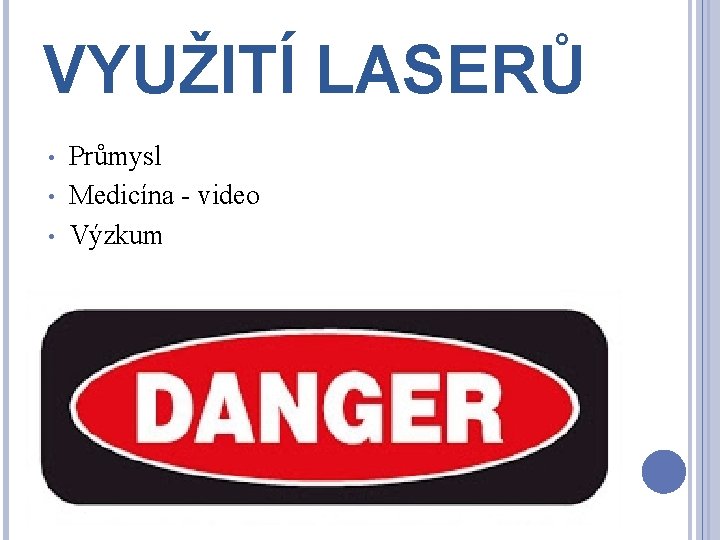

VYUŽITÍ LASERŮ • • • Průmysl Medicína - video Výzkum

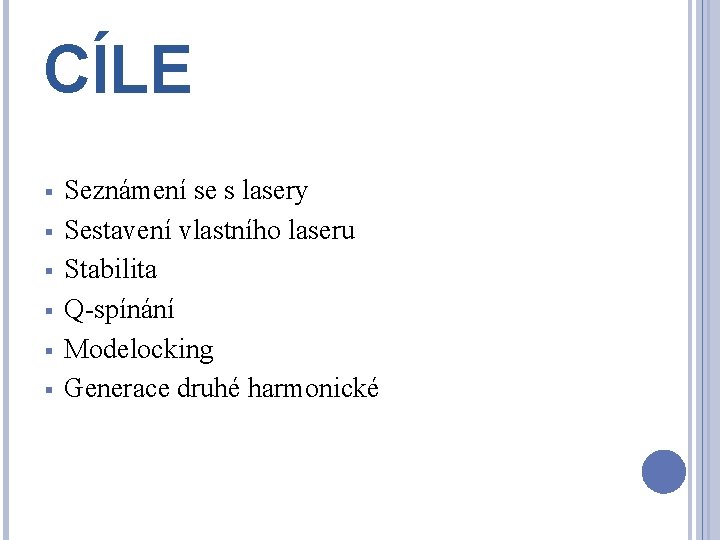

CÍLE § § § Seznámení se s lasery Sestavení vlastního laseru Stabilita Q-spínání Modelocking Generace druhé harmonické

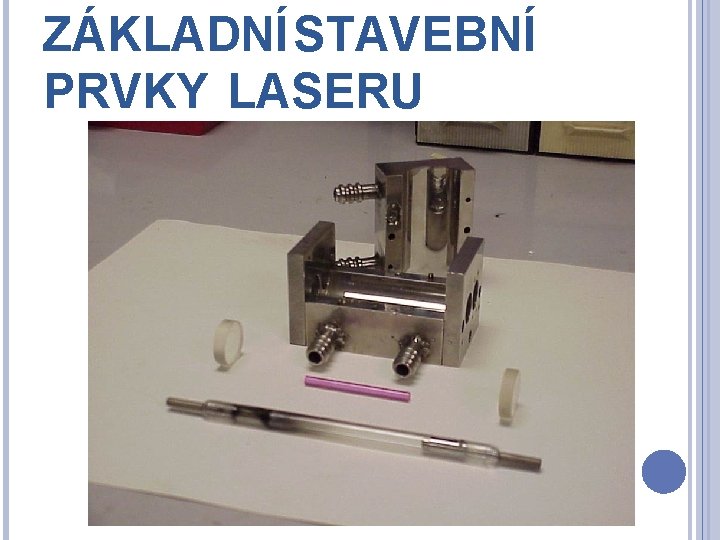

ZÁKLADNÍ STAVEBNÍ PRVKY LASERU

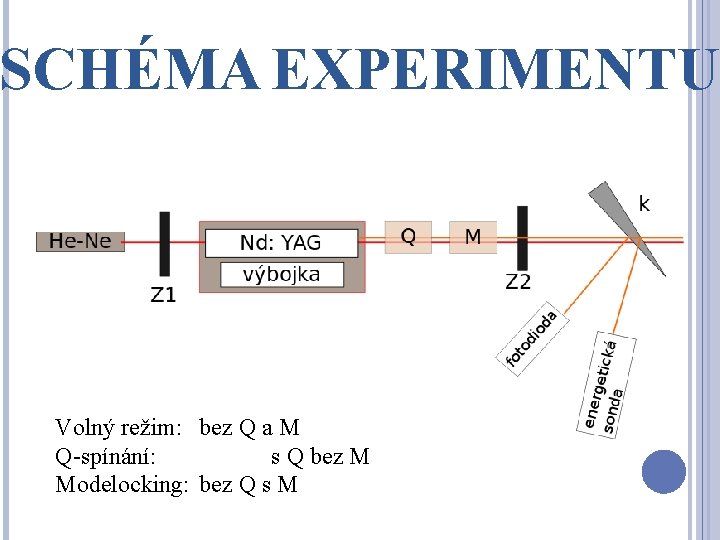

SCHÉMA EXPERIMENTU Volný režim: bez Q a M Q-spínání: s Q bez M Modelocking: bez Q s M

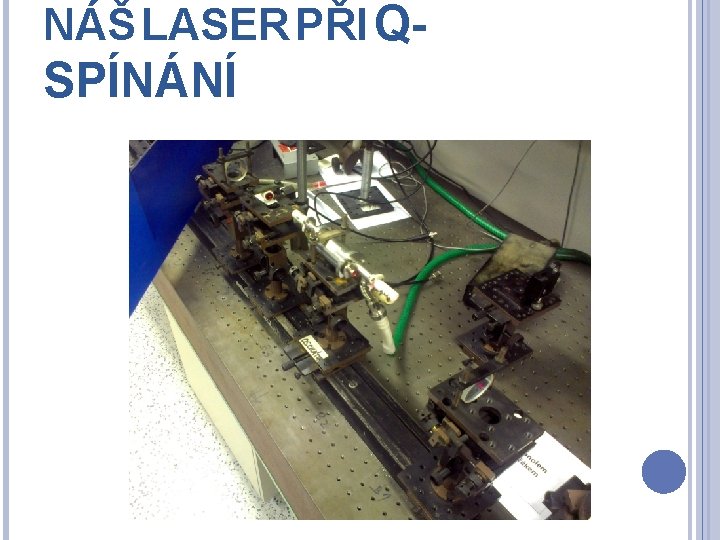

NÁŠ LASER PŘI Q- SPÍNÁNÍ

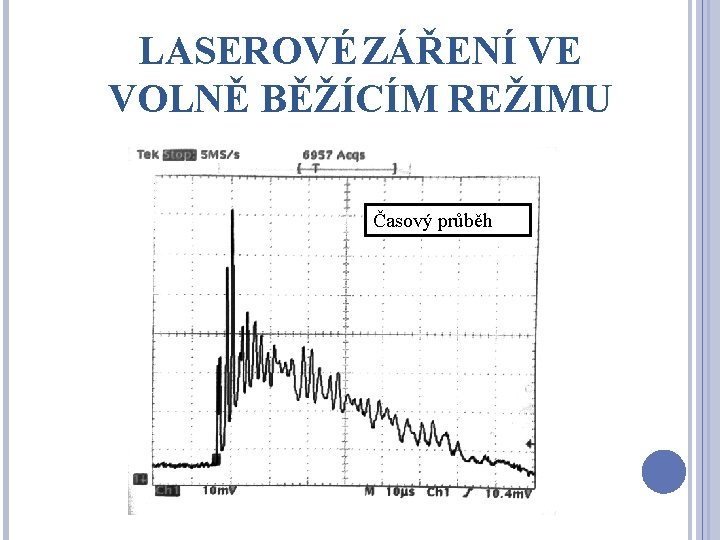

LASEROVÉ ZÁŘENÍ VE VOLNĚ BĚŽÍCÍM REŽIMU Časový průběh

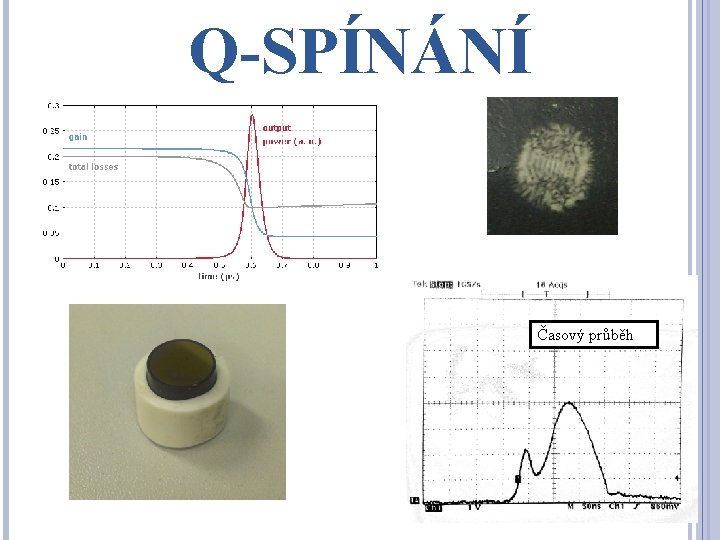

Q-SPÍNÁNÍ Časový průběh

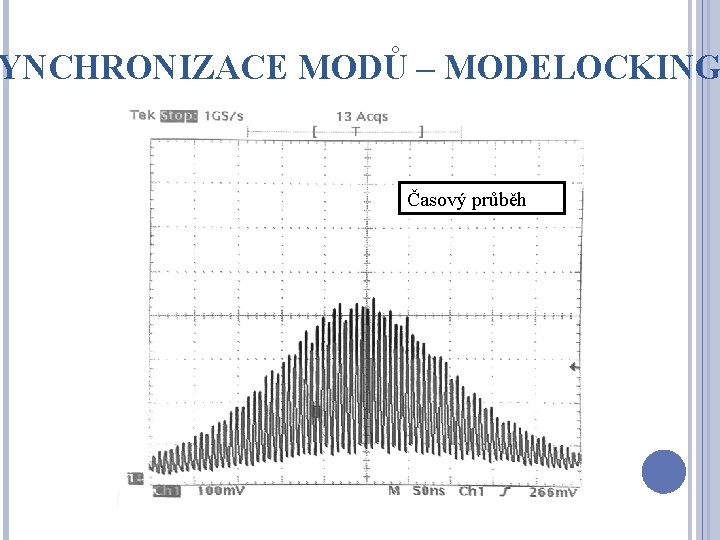

YNCHRONIZACE MODŮ – MODELOCKING Časový průběh

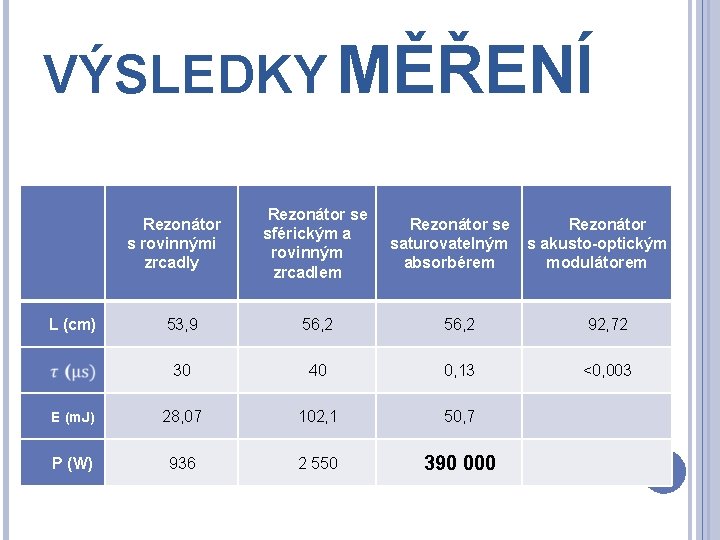

VÝSLEDKY MĚŘENÍ L (cm) Rezonátor s rovinnými zrcadly Rezonátor se sférickým a rovinným zrcadlem Rezonátor se Rezonátor saturovatelným s akusto-optickým absorbérem modulátorem 53, 9 56, 2 92, 72 30 40 0, 13 <0, 003 E (m. J) 28, 07 102, 1 50, 7 P (W) 936 2 550 390 000

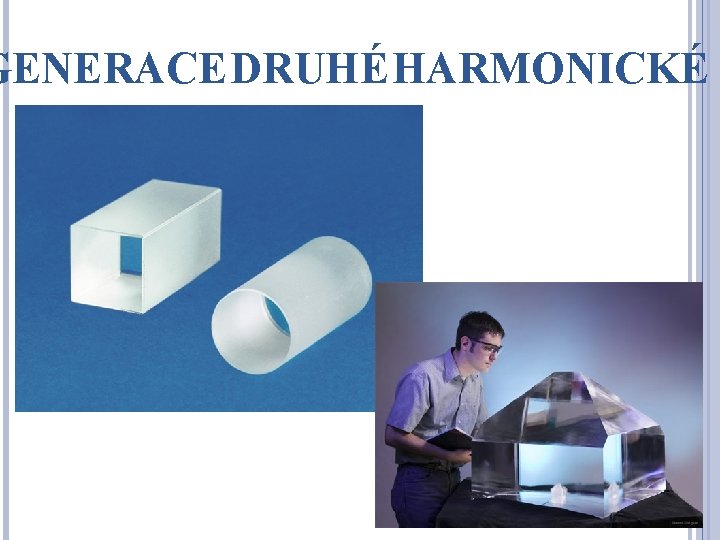

GENERACE DRUHÉ HARMONICKÉ

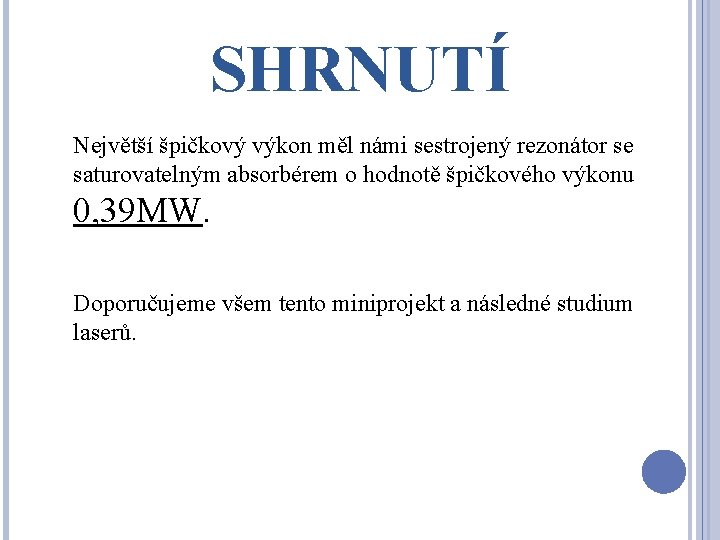

SHRNUTÍ Největší špičkový výkon měl námi sestrojený rezonátor se saturovatelným absorbérem o hodnotě špičkového výkonu 0, 39 MW. Doporučujeme všem tento miniprojekt a následné studium laserů.

PODĚKOVÁNÍ ČVUT FJFI a FRANTIŠKOVI BATYSTOVI

Děkujeme za pozornost
