Poslovna informatika Raunarske mree Milo Stojmenovi 24 9
- Slides: 68
Poslovna informatika Računarske mreže Miloš Stojmenović 24. 9. 2020. Glava 8 1
Sadržaj • • 24. 9. 2020. Osnove komunikacija Tipovi mreža: p 2 p Standardi i slojevitost komunikacija Internet raznih uredjaja: “Internet of Things” Glava 8 2
Uvod • Najčešće, dva uređaja nisu direktno povezana – udaljeni su i postoji skup uređaja koji ih povezuju • Mreža se sastoji od računara, kablova i posebnih uređaja: switch, router, . . . – Mrežne kartice – veza računara sa ostatkom mreže – Switch i router: obezbeđuju kontrolu mrežnog saobraćaja 24. 9. 2020. Glava 8 3
Uvod • Stari koncept: jedan veliki (centralni) računar koji je vršio kompletnu obradu – računski centar • Novi koncept: umreženi lični računar: od izolovanog računara do uređaja koji obezbeđuje komunikaciju u realnom vremenu između više korisnika Samostalne PC konfiguracije 24. 9. 2020. Glava 8 4

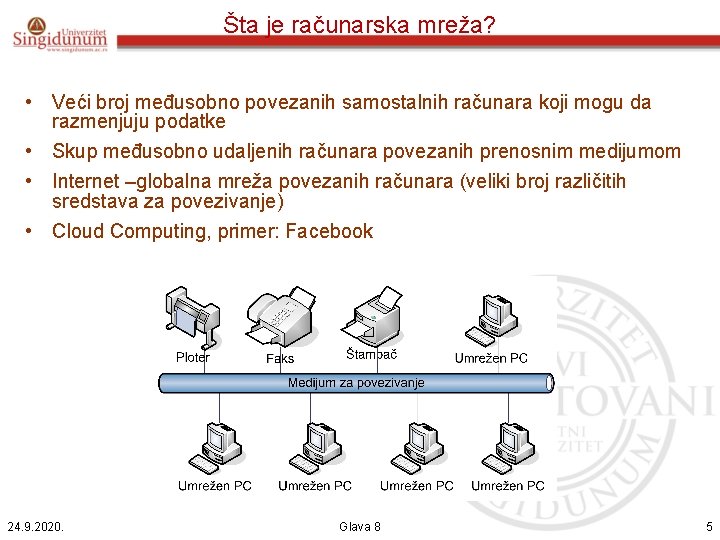

Šta je računarska mreža? • Veći broj međusobno povezanih samostalnih računara koji mogu da razmenjuju podatke • Skup međusobno udaljenih računara povezanih prenosnim medijumom • Internet –globalna mreža povezanih računara (veliki broj različitih sredstava za povezivanje) • Cloud Computing, primer: Facebook 24. 9. 2020. Glava 8 5
Razlozi za umrežavanje • Deljenje resursa (sharing): podaci, programi, oprema dostupni svima bez obzira na udaljenost • Razmena informacija, vesti, dokumenata, e-mail, diskusione grupe, chat, video konferencije, IP telefonija, . . . • Dostupnost udaljenih informacija: finansije, etrgovina, WWW • Pouzdanost: podaci mogu biti smešteni na više računara zbog mogućih kvarova • Mogućnost deljenja posla: 3 D grafika, simulacija • Zabava (igre, filmovi, . . . ) 24. 9. 2020. Glava 8 6
Protokol – principi • Da bi dva računara razmenjivala informacije moraju da “govore” istim jezikom – jezik ≡ protokol • Protokol: skup pravila koja se moraju poštovati da bi komunikacija bila uspešna (koje poruke, u kom formatu, kojim redosledom itd. ) • Računari imaju različite protokole • Protokoli nižeg i višeg nivoa 24. 9. 2020. Glava 8 7
Protokol – principi • Protokol nižeg nivoa: komunikacija na nivou paketa • Protokol višeg nivoa: komunikacija na nivou aplikacije protokol višeg nivoa protokol nižeg nivoa medijum za prenos 24. 9. 2020. Glava 8 8

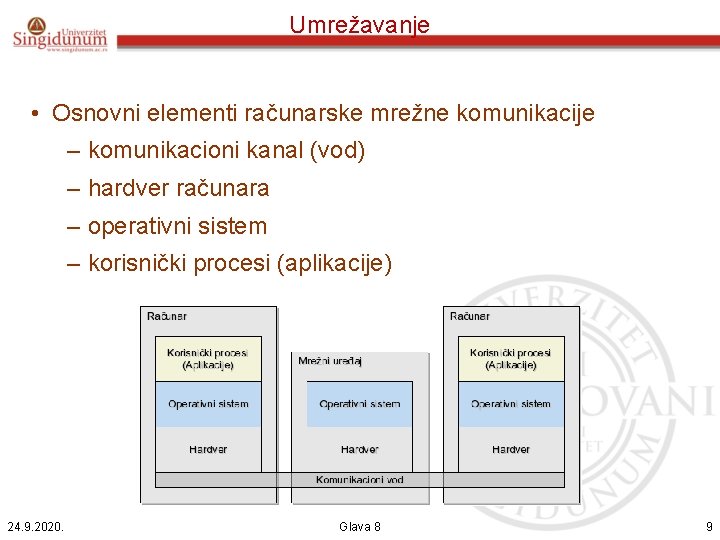

Umrežavanje • Osnovni elementi računarske mrežne komunikacije – komunikacioni kanal (vod) – hardver računara – operativni sistem – korisnički procesi (aplikacije) 24. 9. 2020. Glava 8 9

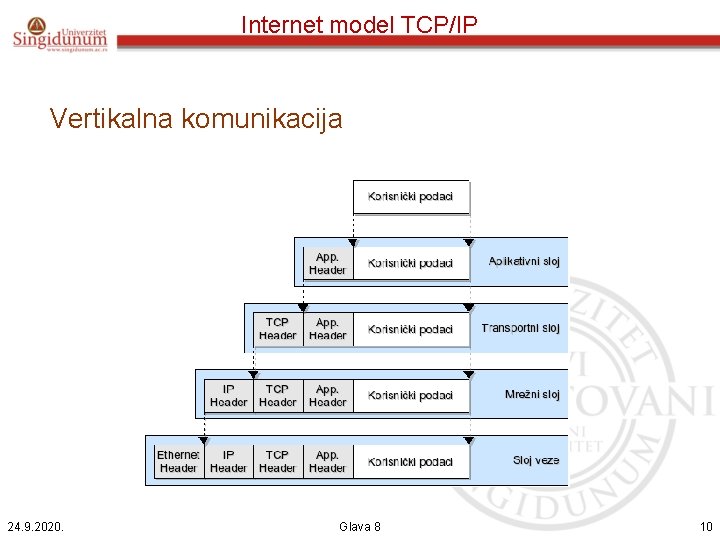

Internet model TCP/IP Vertikalna komunikacija 24. 9. 2020. Glava 8 10
Ključni poslovi u komunikacionom sistemu • Povezivanje (interfacing) uređaja na komunikacioni sistem • Generisanje signala (signal generation) – prenos signala (propagacija), regeneracija, domet itd. • Sinhronizacija (synchronization) predajnika i prijemnika • Razmena podataka (exchange management) – prema odgovarajućem protokolu • Otkrivanje i ispravljanje grešaka (error detection and correction) npr. kod slanja datoteka • Kontrola toka (flow control) usaglašavanje brzine slanja i brzine prijema podataka 24. 9. 2020. Glava 8 11
Komunikacioni sistem • Adresiranje i usmeravanje (addressing and routing) – čim ima više od dva učesnika • Oporavak (recovery) – mogućnost da se transfer podataka nastavi od mesta prekida • Formatiranje podataka (message formatting) dogovor učesnika • Zaštita (security), na prenosnom putu, autentičnost podataka • Upravljanje mrežom (network management) – mreža je kompleksan sistem, koji ne radi sam po sebi. Neophodno je mrežu konfigurisati, monitorisati, intervenisati i inteligentno planirati za buduću namenu. 24. 9. 2020. Glava 8 12

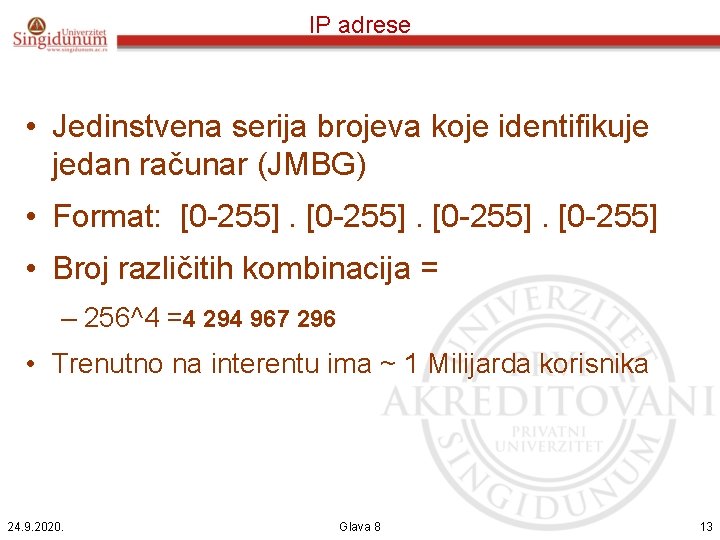

IP adrese • Jedinstvena serija brojeva koje identifikuje jedan računar (JMBG) • Format: [0 -255] • Broj različitih kombinacija = – 256^4 =4 294 967 296 • Trenutno na interentu ima ~ 1 Milijarda korisnika 24. 9. 2020. Glava 8 13
Slika Interneta • Saznajte vasu IP adresu ovde: • http: //www. whatis myip. com/ • Ubacite IP adresu u pretraživač da vidite koliko ima skokova do yougetsignal. com: • http: //www. youget signal. com/tools/vi sual-tracert/ 24. 9. 2020. Glava 8 14

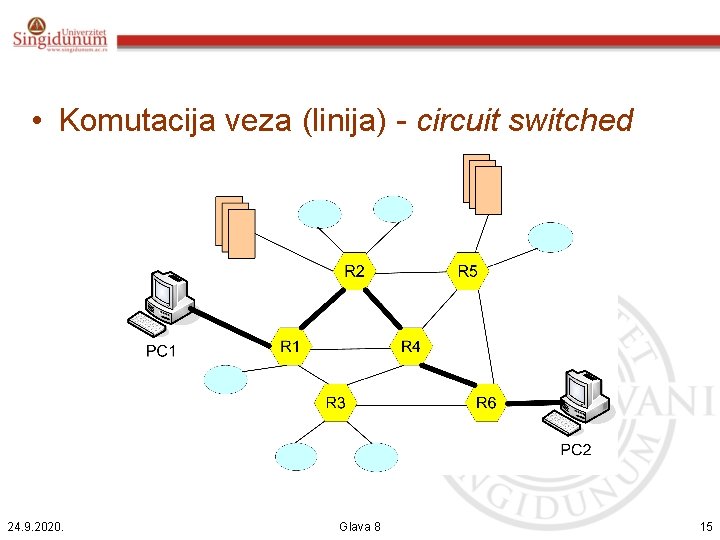

• Komutacija veza (linija) - circuit switched 24. 9. 2020. Glava 8 15
• Komutacija paketa - packet switched 24. 9. 2020. Glava 8 16
• Prenos podataka virtuelnom vezom - virtual circuit 24. 9. 2020. Glava 8 17
Mrežna oprema • Komunikacija krajnjih čvorova može biti – Posredna - odvija se preko jednostavnih mrežnih uređaja koji se sastoje od hardvera sa ugrađenim funkcijama i interfejsima – Preko kompleksnih mrežnih uređaja koji u sebi sadrže specijalizovani mrežni operativni sistem • Pasivna mrežna oprema – Komunikacioni kanali i elementi koji ih povezuju sa mrežnim interfejsima računara/uređaja • Aktivna mrežna oprema – Mrežni uređaji koji u sebi sadrže i hardver/firmver/softver sposoban za analizu i modifikaciju nosećih signala 24. 9. 2020. Glava 8 18
Pasivna oprema • Pasivna mrežna oprema – utičnice – kablovi – paneli za povezivanje i za završavanje kablova (patch panel) – kablovi za povezivanje (patch cabel) – rek ormani – kanalice za vođenje kabla –. . . 19” rek (polica) 19
Pasivna oprema • Osnovne vrste kabla: – koaksijalni kablovi – kablovi sa upredenim paricama (žicama) (twistedpair) – optički kablovi 24. 9. 2020. Glava 8 20
Koaksijalni kablovi • Koaksijalni kablovi Spoljašnji omotač Izolacija (PVC, teflon) Širm od upletenog bakra ili aluminijuma Bakarni provodnik 21
Upredene parice • Upredene žice - twisted pair cable Konektor RJ 45 i utičnica 22
Optički kablovi • Optički kablovi jezgro omotač 23
USB • Različite vrste USB konektora: –micro USB plug –mini USB plug –B-type plug Tip A i B –A-type receptacle –A-type plug 24. 9. 2020. Glava 8 24

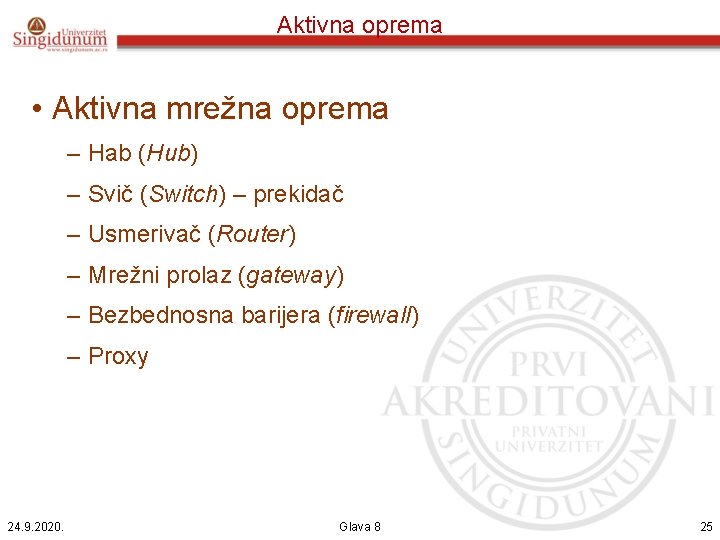

Aktivna oprema • Aktivna mrežna oprema – Hab (Hub) – Svič (Switch) – prekidač – Usmerivač (Router) – Mrežni prolaz (gateway) – Bezbednosna barijera (firewall) – Proxy 24. 9. 2020. Glava 8 25
Aktivna oprema • Hab (Hub) – Funkcioniše na prvom (fizičkom) sloju – Postoji više konektora (obično su to RJ-45 konektori) – Omogućava povezivanje više segmenata mreže u jedan segment – Uplink port - služi za međusobno povezivanje dva haba (uplink port jednog i običan port drugog računara) 24. 9. 2020. Glava 8 26
Aktivna oprema • Svič (Switch) – skretnica (prekidač) – Na sebi ima veći broj portova – Radi u drugom sloju (Data Link) 24. 9. 2020. Glava 8 27
Aktivna oprema • Usmerivač (Router) – Ruteri rade na trećem nivou (mrežni sloj) – Rutiranje se vrši na osnovu IP adresa 24. 9. 2020. Glava 8 28
Aktivna oprema • Mrežni prolaz (gateway) – Povezuje dva različita mrežna okruženja - vrši konverziju protokola – Mrežni prolaz je obično namenski računar, koji mora biti sposoban da podrži oba okruženja koja povezuje kao i proces prevođenja podataka iz jednog okruženja u format drugog – Zahteva značajne količina RAM memorije za čuvanje i obradu podataka 24. 9. 2020. Glava 8 29
Aktivna oprema • Bezbednosna barijera (firewall) – Uređaj/softver, najčešće smešten između lokalne mreže i javne mreže (Interneta) – Štiti podatke u mreži od neautoriziranih korisnika blokiranjem i zabranom pristupa po pravilima koje definiše usvojena bezbednosna politika • beleži sumnjive događaje • upozorava administratora na pokušaje napada i pokušaje kompromitovanja bezbednosne politike • u nekim slučajevima obezbeđuje statistiku korišćenja – Osnova rada firewall-a je u ispitivanju IP paketa 24. 9. 2020. Glava 8 30
Charles Proxy • Softver koji omogućava snimanje svake poruke (ili paketa) koja se šalje ili stiže na vaš računar • Možete da vidite šta sve prolazi kroz vašu mrežnu karticu • Možete da sačuvate video i audio zapise koji su zaštićeni • http: //www. keepvid. com 24. 9. 2020. Glava 8 31
Vrste mreža • U odnosu na medijum koji se koristi za prenos podataka računarske mreže mogu biti: – kablirane mreže – bežične mreže • Po prostoru na kome se prostiru računarske mreže mogu biti: – Personal Area Network (PAN) – Local Area Network (LAN) – Metropolitan Area Network (MAN) – Wide Area Network (WAN) – Global Network (Internet) 24. 9. 2020. Glava 8 32
Personal Area Network (PAN) 24. 9. 2020. Glava 8 33

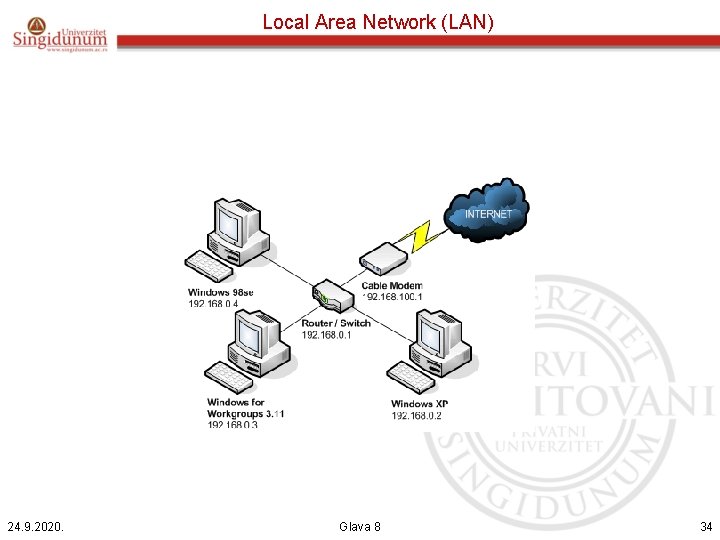

Local Area Network (LAN) 24. 9. 2020. Glava 8 34
Metropolitan Area Network (MAN) 24. 9. 2020. Glava 8 35
Wide Area Network (WAN) • Mreža koja spaja šire geografsko područje • WAN mrežu čini veliki broj povezanih MAN mreža • Ove mreže se nazivaju i okosnice ili kičma-mreže (backbone) 24. 9. 2020. Glava 8 36
Global Network (Internet) • Mreža koja spaja ceo svet • Internet čini veliki broj povezanih WAN mreža 24. 9. 2020. Glava 8 37
Vrste mreža • Po arhitekturi (funkcionalnom odnosu članova) računarske mreže mogu biti: – Klijent-server – Peer-to-peer (p 2 p) 24. 9. 2020. Glava 8 38
Klijent-server mreže • Mreže u kojima postoje namenski serveri – Namenski server je računar čija je jedina uloga opsluživanje ostalih članova mreže i ne koristi se kao klijent ili radna stanica – Serveri su optimizovani da brzo opsluže zahteve mrežnih klijenata i osiguraju bezbednost datoteka i direktorijuma • Veći broj servera – raznovrsni poslovi 24. 9. 2020. Glava 8 39
Klijent-server mreže 24. 9. 2020. Glava 8 40
P 2 P mreže • Ne postoje namenski serveri niti hijerarhija računara • Svaki računar funkcioniše i kao klijent i kao server • Ne postoji administrator koji bi bio odgovoran za celu mrežu – Korisnik svakog računara sam određuje koji se resursi na njegovom računaru mogu deliti preko mreže 24. 9. 2020. Glava 8 41
P 2 P mreže • Decentralizovana arhitektura – Ne postoji centralni registar članova već se otkrivanje ostalih članova vrši preko internog protokola (najčešće u vidu broadcast zahteva). 24. 9. 2020. Glava 8 42
• Formiran 1999 kao p 2 p mreza za distribuciju mp 3 muzike • 26. 4 miliona korisnika sirom sveta, feb. 2001 24. 9. 2020. Glava 8 43
Arhitektura Napstera 24. 9. 2020. Glava 8 44
Tužba protiv Napstera • 2000, Metallica, Dr. Dre, Madona se udruzili protiv napstera jer su pronasli svoje pesme u napsterovoj ponudi • 2002 je Napster bankrotirao i prodao svu imovinu kompaniji Roxio 24. 9. 2020. Glava 8 45
Promotivna moć p 2 p mreža • Bivši, centralizovani model muzičke (i filmske) industrije ograničuje i forsira određen sadržaj • Sony BMG, EMI, Universal Music, … • Neki muzičari se nikada ne bi probili bez blagoslava velikih kompanija koje kontrolišu tržište 24. 9. 2020. Glava 8 46
Promotivna moć p 2 p mreža • Dispatch je nezavisna američka rock grupa koja je uspela uz pomoć Napstera • Pomoću popularnosti na Napsteru, Dispatch je punila stadione po celoj Americi • Juli 2007, Dispatch je rasprodala Madison Square Garden u Njujorku 3 večeri za redom • Postala je prva nezavisna grupa koja je ikada svirala glavnu numeru u MSG-u. 24. 9. 2020. Glava 8 47

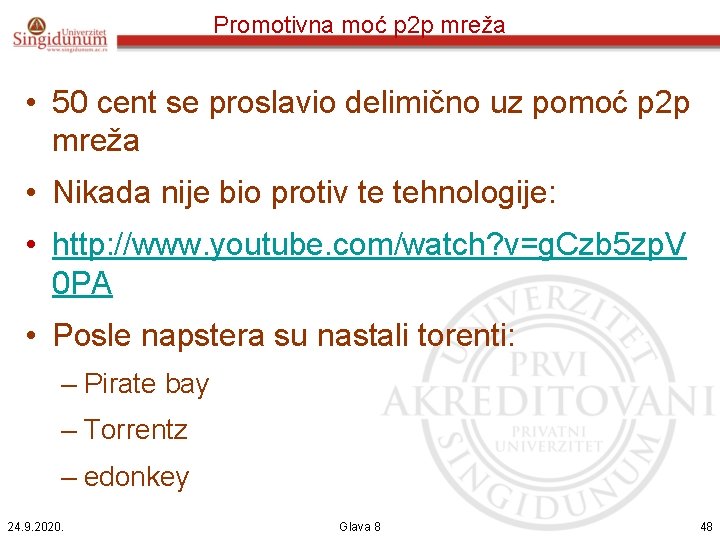

Promotivna moć p 2 p mreža • 50 cent se proslavio delimično uz pomoć p 2 p mreža • Nikada nije bio protiv te tehnologije: • http: //www. youtube. com/watch? v=g. Czb 5 zp. V 0 PA • Posle napstera su nastali torenti: – Pirate bay – Torrentz – edonkey 24. 9. 2020. Glava 8 48
Torenti • Bit. Torrent sistem ima decentralizovanu arhitekturu • Fajlovi se nalaze po raznim računarima u grupi • Novi korisnik može da skida isti fajl sa vise kompjutera u mreži 24. 9. 2020. Glava 8 49
The Pirate Bay • Pokrenuta 2003, trenutno je 89. najpopularnija stranica na svetu • Pretraživač koji pokazuje na lokacije torrent trackera • Decentralizovana arhitektura • Besplatan servis • 31 Maja 2006, racija • Vlasnici dobili zatvorsku I novačnu kaznu 24. 9. 2020. Glava 8 50
Švedska Piratska Partija - Piratpartiet • 2009, 2 od 18 mesta koja pripadaju švedskoj u evropskom parlamentu • Treća najveća politička stranka u Svedskoj po broju članova • Traži jačanje prava privatnosti za gradjane, na Internetu i u svakodnevnom životu i transparentnost državnih organa 24. 9. 2020. Glava 8 51

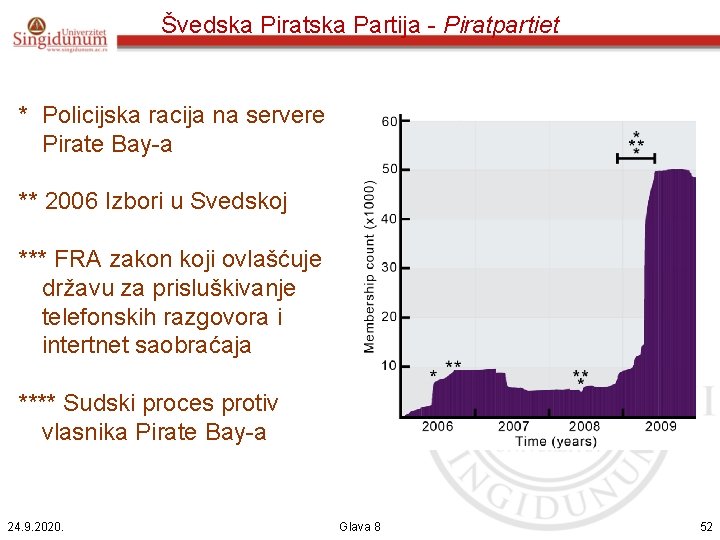

Švedska Piratska Partija - Piratpartiet * Policijska racija na servere Pirate Bay-a ** 2006 Izbori u Svedskoj *** FRA zakon koji ovlašćuje državu za prisluškivanje telefonskih razgovora i intertnet saobraćaja **** Sudski proces protiv vlasnika Pirate Bay-a 24. 9. 2020. Glava 8 52
Torrent pretraga • Bez obzira na pravne probleme Pirate Bay-a, nekoliko desetina sličnih, popularnih, torrent pretraživača su se pojavili na Internetu – Fenopy. com – Btjunkie. com – Monova. com 24. 9. 2020. Glava 8 53

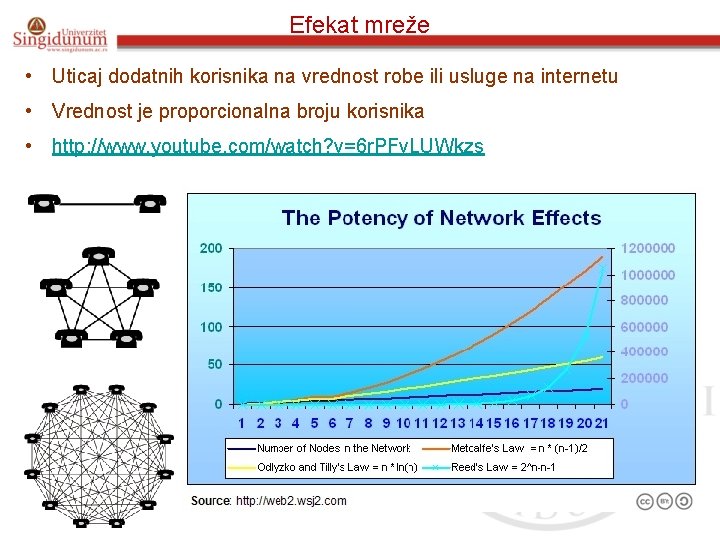

Efekat mreže • Uticaj dodatnih korisnika na vrednost robe ili usluge na internetu • Vrednost je proporcionalna broju korisnika • http: //www. youtube. com/watch? v=6 r. PFv. LUWkzs
Bežične mreže • Za prenos podataka koriste se radio talasi ili svetlosni signali • Podela u odnosu na udaljenost: – Bežične mreže kratkog dometa: • • Bežični LAN – Bežične mreže srednjeg dometa: • Wireless Access Point Router – Bežične mreže velikog dometa: • Satelitske mreže • Mobilna telefonija 24. 9. 2020. Glava 8 55
Ir. DA • Infrared Data Association • Infrared način prenosa podataka podrazumeva infracrvene zrake kao nosioce komunikacije • Potreba za optičkom vidljivošću i preciznim usmerenjem svetlosti; mala brzina prenosa podataka • Koristi se za prenos kod malih udaljenosti, a ovim adapterima su uglavnom bili opremljeni mobilni telefoni, lap-top računari i PDA uređaji 24. 9. 2020. Glava 8 56
Bluetooth • Bluetooth je bežična tehnologija povezivanja uređaja na kratkim rastojanjima koja primenjuje male snage zračenja • Bežične PAN mreže • Dizajnirana je kao zamena za kablovske sisteme povezivanja, kao i druge tehnologije kratkog dometa • Personalno okruženje u radijusu do 10 metara • Povezivanje mobilnih telefona, notebook računara, PC-a, štampača, GPS prijemnika, digitalnih kamera itd. 24. 9. 2020. Class Maksimalna predajna snaga [m. W] Domet Class 1 100 m. W ~100 metara Class 2 2. 5 m. W ~10 metara Class 3 1 m. W ~1 metar Glava 8 57
Ethernet • Najviše korišćena mrežna tehnologija u LAN mrežama • IEEE je uveo 1983. godine službeni standard za Ethernet • Prednosti Ethernet mreža su: – mreže su jednostavne za planiranje i ekonomične za instalaciju; – mrežne komponente su jeftine; – tehnologija se pokazala kao pouzdana; – jednostavno je dodati i ukloniti računare sa mreže; – podržavaju ga mnogi softverski i hardverski sistemi. 24. 9. 2020. Glava 8 58

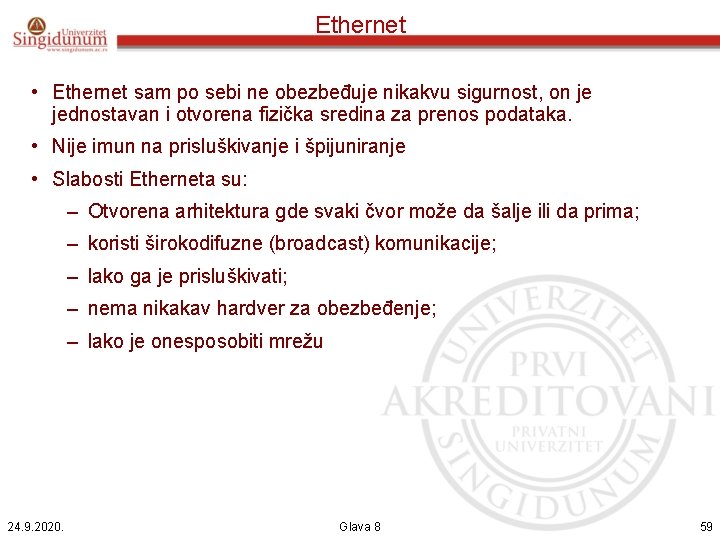

Ethernet • Ethernet sam po sebi ne obezbeđuje nikakvu sigurnost, on je jednostavan i otvorena fizička sredina za prenos podataka. • Nije imun na prisluškivanje i špijuniranje • Slabosti Etherneta su: – Otvorena arhitektura gde svaki čvor može da šalje ili da prima; – koristi širokodifuzne (broadcast) komunikacije; – lako ga je prisluškivati; – nema nikakav hardver za obezbeđenje; – lako je onesposobiti mrežu 24. 9. 2020. Glava 8 59
Wi-Fi (802. 11) • Bežično (wireless) umrežavanje - najjednostavniji način umrežavanja, ne zahteva dodatne kablove • Sa Wi. Fi karticama (interna ili eksterna) i odgovarajućim antenama, moguće je formirati manje mreže (mreže do 30 m) • Za veća rastojanja koriste se eksterne antene koje vrše dodatno pojačanje signala • Ako je mreža osigurana ona će tražiti WEP ili noviji WPA (2) ključ, a ako je slobodna onda nema nikakvih ograničenja za spajanje 24. 9. 2020. Glava 8 60
Wi-Fi (802. 11) 24. 9. 2020. Glava 8 61
Wi-Fi (802. 11) • Wireless Acces Point – hotspot – Pokriva korisnike udaljene do 30 metara – Objedinjava bežične (wireless) uređaje u jednu tačku, povezanu na žični LAN • Najskuplja varijanta je: Wireless Access Point Router koji sadrži priključak za DSL modem, Router, Ethernet Hub, Firewall i Access Point 24. 9. 2020. Glava 8 62
ISDN • Integrated Services Digital Network • Obezbeđuje digitalnu vezu između korisničkih mrežnih interfejsa • ISDN predstavlja nadgradnju, odnosno viši stepen postojeće javne komutirane telefonske mreže • Veći deo komutacionih sistema (telefonskih centrala) i prenosnih sistema između centrala je digitalizovan. – Međutim, pretplatnički deo mreže je ostao analogan 24. 9. 2020. Glava 8 63

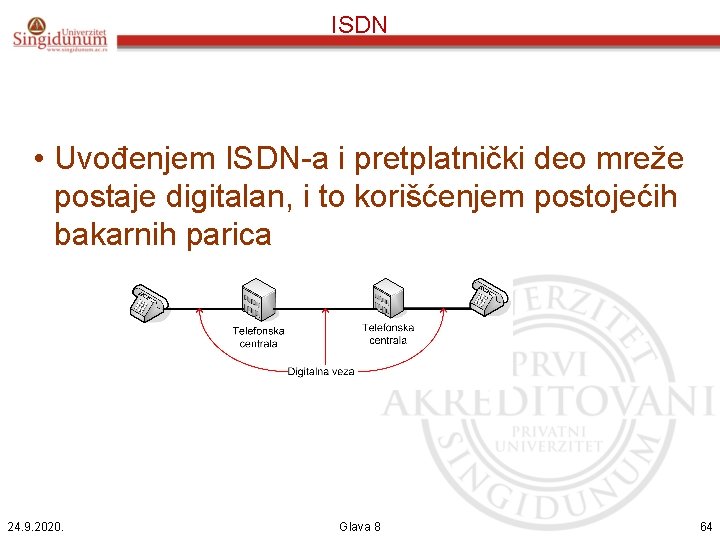

ISDN • Uvođenjem ISDN-a i pretplatnički deo mreže postaje digitalan, i to korišćenjem postojećih bakarnih parica 24. 9. 2020. Glava 8 64
x. DSL • Digital Subscriber Line • Brzine prenosa: od 144 kb/s do 50 Mb/s • Najčešće u upotrebi: ADSL-Asymetric Digital Subscriber Line – Usluga je bazirana na stalnom i brzom pristupu Internetu po već postojećoj telefonskoj liniji (parici) bez njenog zauzeća ili promene telefonskog broja – Brzina prenosa je od 256/64 Kb/s do 768/192 Kb/s za download i upload 24. 9. 2020. Glava 8 65
ADSL • Asymmetric Digital Subscriber Line 24. 9. 2020. Glava 8 66
Internet of Things • Mreža raznih uređaja (telefon, budilnik, vremenska prognoza, raspored GSP…) • Kako to sve povezati korisnicima na inteligentan način? • http: //www. youtube. com/watch? v=sf. Eb. MV 29 5 Kk 24. 9. 2020. Glava 8 67
Računarske mreže Pitanja ? 24. 9. 2020. Glava 8 68
