Poslovna informatika Prof dr Angelina Njegu Poslovna informatika

Poslovna informatika Prof. dr Angelina Njeguš Poslovna informatika Računarske mreže

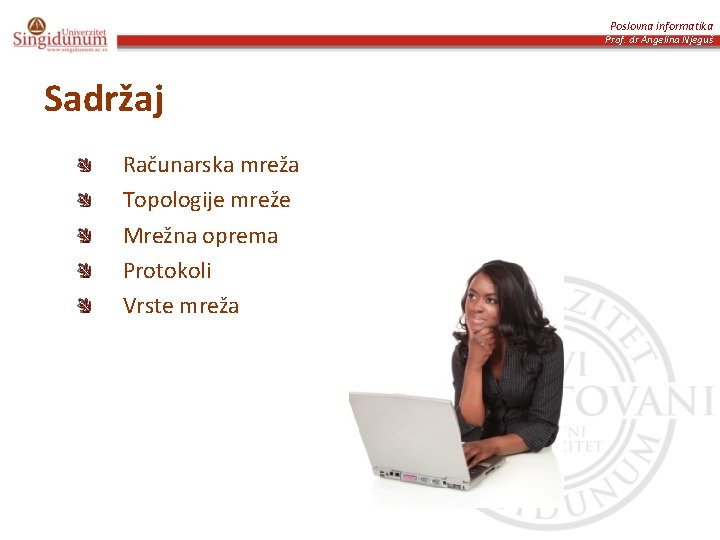

Poslovna informatika Prof. dr Angelina Njeguš Sadržaj Računarska mreža Topologije mreže Mrežna oprema Protokoli Vrste mreža

Poslovna informatika Prof. dr Angelina Njeguš Koncept umrežavanja Networking § Aktivnost na mreži obuhvata slanje podataka od jednog do drugog računara § Umrežavanje je sistem u kome je više nezavisnih računara povezano u cilju: ú Zajedničkog korišćenja informacija (podataka) ú Zajedničkog korišćenja hardvera i softvera ú Centralizovane administracije i podrške ú Povećavanja efikasnosti i smanjuja troškova

Poslovna informatika Prof. dr Angelina Njeguš Računarska mreža Computer Network ili kraće Net § Šta je računarska mreža? ú Međusobno povezani računari koji mogu da razmenjuju podatke ú Skup međusobno udaljenih računara povezanih prenosnim medijumom ú Internet –globalna mreža povezanih računara (veliki broj različitih sredstava za povezivanje) § Mreža se koristi za prenos podataka, govora, slike, muzike, video zapisa … ISP – Internet Service Provider

Poslovna informatika Prof. dr Angelina Njeguš Internet provajderi (ISP) – lokalni, regionalni i nacionalni § Ni jedan individualac niti organizacija ne upravlja Internetom, međutim, određene kompanije poseduju strutkuru (kičmu) Interneta (fizički mediji kroz koji se odvija saboraćaj Inteneta)

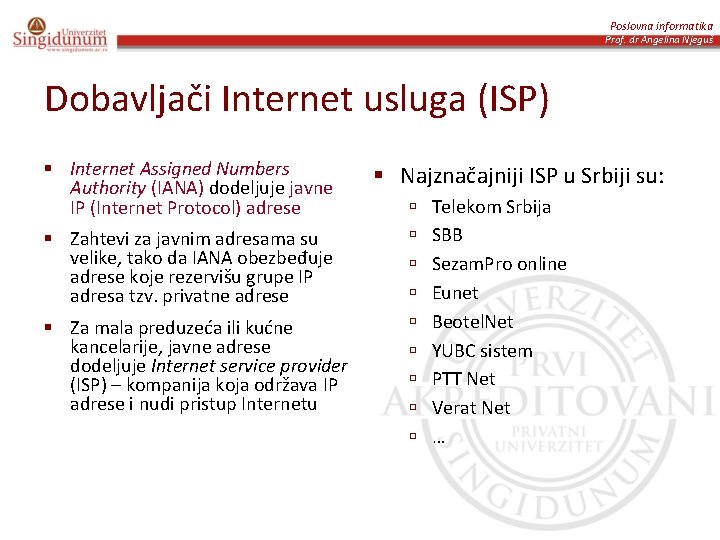

Poslovna informatika Prof. dr Angelina Njeguš Dobavljači Internet usluga (ISP) § Internet Assigned Numbers Authority (IANA) dodeljuje javne IP (Internet Protocol) adrese § Zahtevi za javnim adresama su velike, tako da IANA obezbeđuje adrese koje rezervišu grupe IP adresa tzv. privatne adrese § Za mala preduzeća ili kućne kancelarije, javne adrese dodeljuje Internet service provider (ISP) – kompanija koja održava IP adrese i nudi pristup Internetu § Najznačajniji ISP u Srbiji su: ú ú ú ú ú Telekom Srbija SBB Sezam. Pro online Eunet Beotel. Net YUBC sistem PTT Net Verat Net …

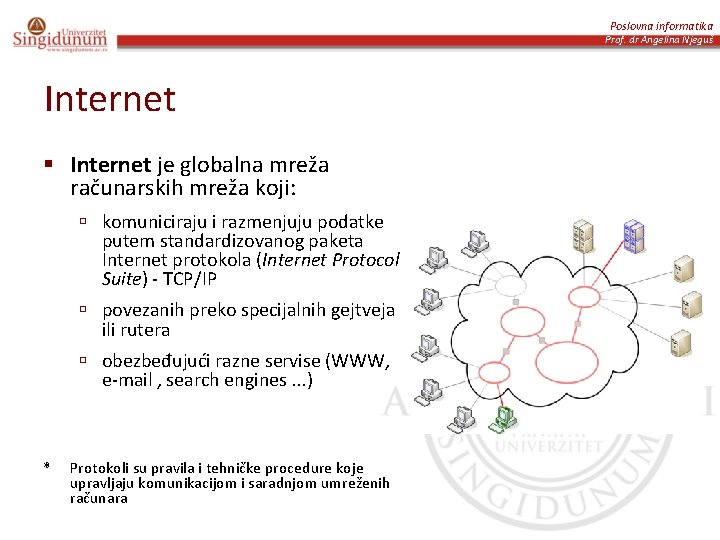

Poslovna informatika Prof. dr Angelina Njeguš Internet § Internet je globalna mreža računarskih mreža koji: ú komuniciraju i razmenjuju podatke putem standardizovanog paketa Internet protokola (Internet Protocol Suite) - TCP/IP ú povezanih preko specijalnih gejtveja ili rutera ú obezbeđujući razne servise (WWW, e-mail , search engines. . . ) * Protokoli su pravila i tehničke procedure koje upravljaju komunikacijom i saradnjom umreženih računara

Poslovna informatika Prof. dr Angelina Njeguš Protokol - principi § Da bi dva računara razmenjivala informacije moraju da “govore” istim jezikom ú jezik ≡ protokol § Protokol: skup pravila koja se moraju poštovati da bi komunikacija bila uspešna (koje poruke, u kom formatu, kojim redosledom itd. ) § Računari imaju različite protokole § Protokoli nižeg i višeg nivoa

Poslovna informatika Prof. dr Angelina Njeguš Protokol - principi § Protokol nižeg nivoa: komunikacija na nivou paketa § Protokol višeg nivoa: komunikacija na nivou aplikacije protokol višeg nivoa protokol nižeg nivoa medijum za prenos

Poslovna informatika Prof. dr Angelina Njeguš Kako radi TCP/IP Source: Nedorost, 2009

Poslovna informatika Prof. dr Angelina Njeguš Konfiguracija mreže § Način na koji se zajednički koriste informacije § Mreže mogu biti različitih veličina i oblika

Poslovna informatika Prof. dr Angelina Njeguš Mrežna topologija § Mrežna topologija se odnosi na fizičko uređenje ili raspored računara, kablova i drugih komponenti mreže § Različiti tipovi kablova, u kombinaciji sa različitim mrežnim karticama, mrežnim operativnim sistemima i drugim komponentama, zahtevaju i različito uređenje § Standardne topologije su: ú ú Magistrale Zvezde Prstena Zvezda-magistrala

Poslovna informatika Prof. dr Angelina Njeguš Topologija magistrale § Magistrala (engl. Bus) je topologija u kojoj su računari u nizu povezani jednim zajedničkim kablom ú Računari komuniciraju obraćajući se konkretnom računaru, a podaci se sprovode kroz kabl u vidu elektronskih signala ú U jednom trenutku samo jedan računar može da šalje podatke, stoga veći broj računara u magistrali, znači sporiju mrežu

Poslovna informatika Prof. dr Angelina Njeguš Topologija zvezde § Svi računari su segmentima kabla povezani sa centralnom komponentom koja se zove hab § Ukoliko se pokvari jedan računar ili njegov kabl, samo će on biti isključen iz mreže § Nedostatak: neophodnost velike količine kablova i ukoliko centralna jedinica zakaže, cela mreža pada

Poslovna informatika Prof. dr Angelina Njeguš Topologija prstena § Računari su kružno povezani § Jedan od načina prenošenja podataka kroz prsten je prosleđivanje tokena

Poslovna informatika Prof. dr Angelina Njeguš Hibridne topologije

Poslovna informatika Prof. dr Angelina Njeguš Mešane topologije (Mash topologies)

Poslovna informatika Prof. dr Angelina Njeguš Mrežna oprema § Pasivna mrežna oprema ú Komunikacioni kanali i elementi koji ih povezuju sa mrežnim interfejsima računara/uređaja § Aktivna mrežna oprema ú Mrežni uređaji koji u sebi sadrže i hardver/firmver/softver sposoban za analizu i modifikaciju nosećih signala

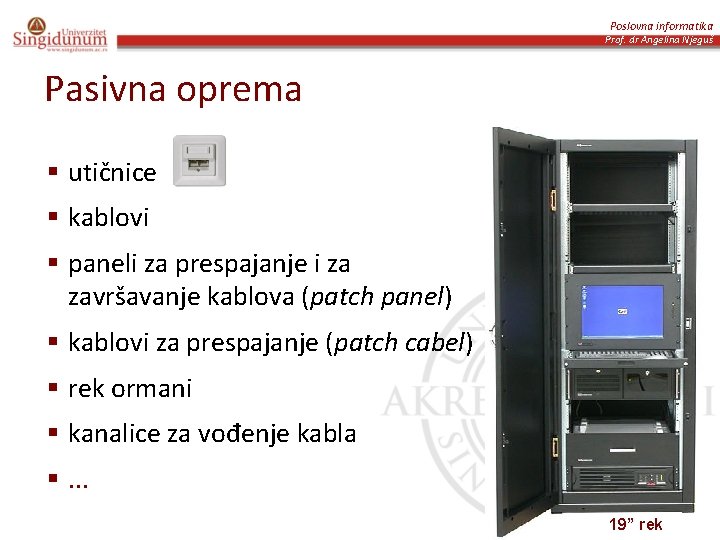

Poslovna informatika Prof. dr Angelina Njeguš Pasivna oprema § utičnice § kablovi § paneli za prespajanje i za završavanje kablova (patch panel) § kablovi za prespajanje (patch cabel) § rek ormani § kanalice za vođenje kabla §. . . 19” rek

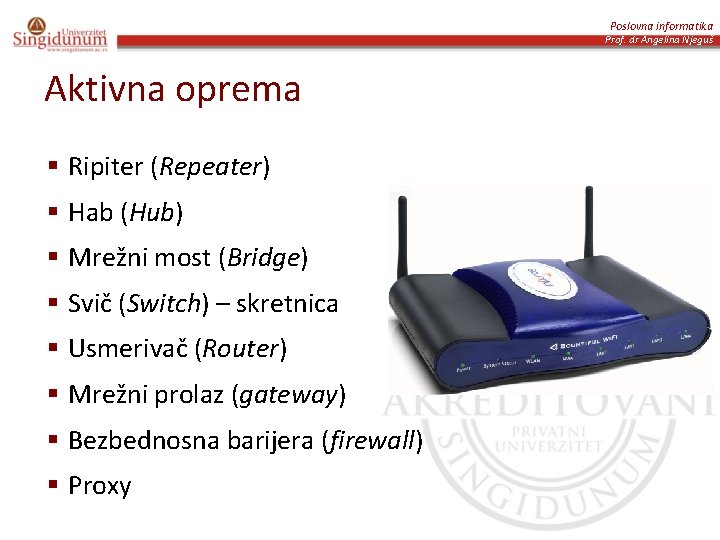

Poslovna informatika Prof. dr Angelina Njeguš Aktivna oprema § Ripiter (Repeater) § Hab (Hub) § Mrežni most (Bridge) § Svič (Switch) – skretnica § Usmerivač (Router) § Mrežni prolaz (gateway) § Bezbednosna barijera (firewall) § Proxy

Poslovna informatika Prof. dr Angelina Njeguš Aktivna oprema § Hab (Hub) ú Funkcioniše na prvom OSI sloju (fizičkom sloju) ú Postoji više konektora ú Omogućava povezivanje više segmenata mreže u jedan segment

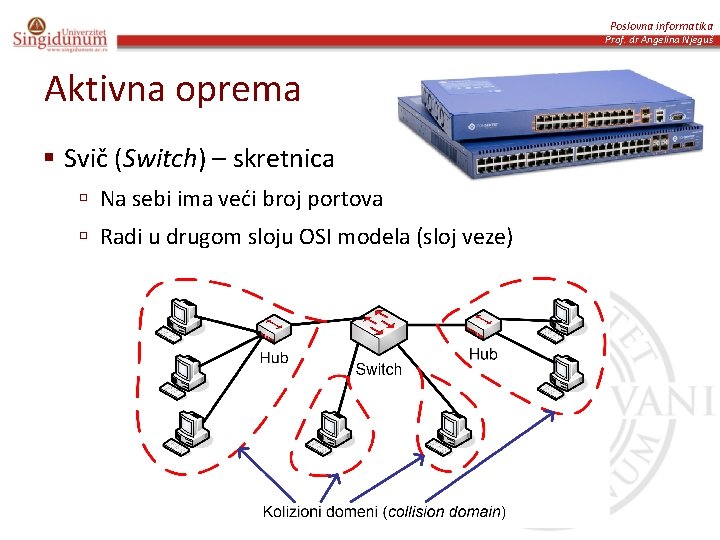

Poslovna informatika Prof. dr Angelina Njeguš Aktivna oprema § Svič (Switch) – skretnica ú Na sebi ima veći broj portova ú Radi u drugom sloju OSI modela (sloj veze)

Poslovna informatika Prof. dr Angelina Njeguš Aktivna oprema § Usmerivač (Router) ú Ruteri rade na trećem nivou (mrežni sloj) ú Rutiranje se vrši na osnovu IP adresa

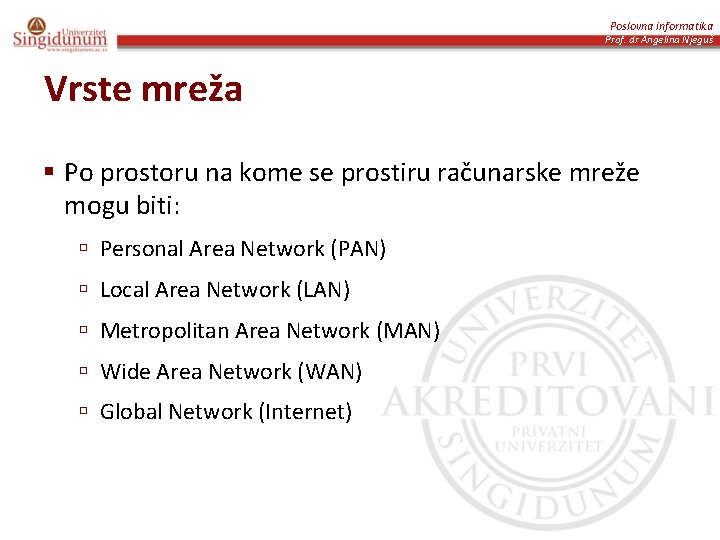

Poslovna informatika Prof. dr Angelina Njeguš Vrste mreža § Po prostoru na kome se prostiru računarske mreže mogu biti: ú Personal Area Network (PAN) ú Local Area Network (LAN) ú Metropolitan Area Network (MAN) ú Wide Area Network (WAN) ú Global Network (Internet)

Poslovna informatika Prof. dr Angelina Njeguš Local Area Network - LAN § Osnovni tip mreže § Prostorno ograničena

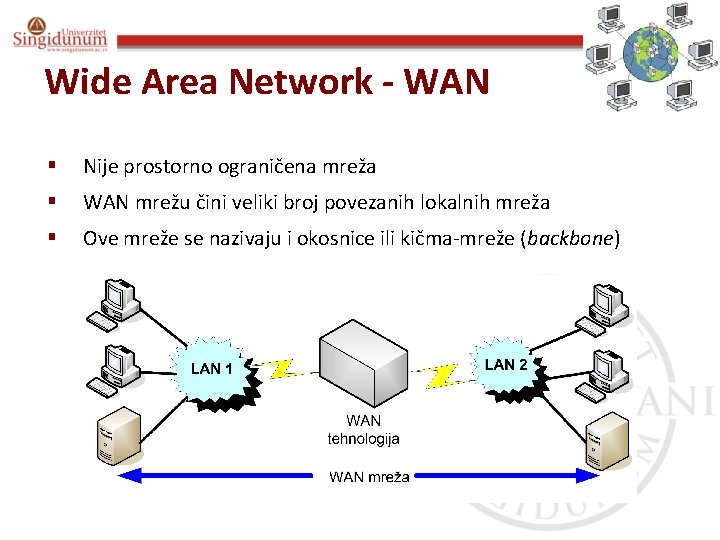

Poslovna informatika Prof. dr Angelina Njeguš Wide Area Network - WAN § Nije prostorno ograničena mreža § WAN mrežu čini veliki broj povezanih lokalnih mreža § Ove mreže se nazivaju i okosnice ili kičma-mreže (backbone)

Poslovna informatika Prof. dr Angelina Njeguš Vrste mreža § Po arhitekturi (funkcionalnom odnosu članova) računarske mreže mogu biti: ú Host-based ú Klijent-server ú Peer-to-peer

Poslovna informatika Prof. dr Angelina Njeguš Klijent-server mreže § Mreže u kojima postoje namenski serveri ú Namenski server je računar čija je jedina uloga opsluživanje ostalih članova mreže i ne koristi se kao klijent ili radna stanica ú Serveri su optimizovani da brzo opsluže zahteve mrežnih klijenata i osiguraju bezbednost datoteka i direktorijuma

Poslovna informatika Prof. dr Angelina Njeguš P 2 P mreže § Ne postoje namenski serveri niti hijerarhija računara § Svaki računar funkcioniše i kao klijent i kao server § Ne postoji administrator koji bi bio odgovoran za celu mrežu ú Korisnik svakog računara sam određuje koji se resursi na njegovom računaru mogu deliti preko mreže

Poslovna informatika Prof. dr Angelina Njeguš Umrežavanje računara § Internet nije ništa drugo do fizički povezani računari, putem: ú koaksijalnih kablova ú kablova sa uporednim paricama ú optičkih kablova ú bežično putem radio talasa, infracrvenih signala. . .

Poslovna informatika Prof. dr Angelina Njeguš Vrste žičnog umrežavanja

Poslovna informatika Prof. dr Angelina Njeguš Ethernet § Ethernet je tradicionalna tehnologija za žično povezivanje lokalnih mreža § Najviše korišćena mrežna tehnologija u LAN mrežama § IEEE je uveo 1983. godine službeni standard za Ethernet i nazvao ga IEEE 802. 3: Fizički nivo, MAC podsloj/Data Link Layer, Format za adresiranje § Prednosti Ethernet mreža su: ú mreže su jednostavne za planiranje i ekonomične za instalaciju ú mrežne komponente su jeftine ú tehnologija se pokazala kao pouzdana ú jednostavno je dodati i ukloniti računare sa mreže ú podržavaju ga mnogi softverski i hardverski sistemi

Poslovna informatika Prof. dr Angelina Njeguš Bežično umrežavanje § Bežični prenos podataka ú Prenos putem radio talasa, infracrvenih zraka, satelitski prenos. . . § Podela u odnosu na udaljenost: ú Bežične mreže kratkog dometa: Bluetooth ú Bežične mreže srednjeg dometa: IEEE 802. 1 ú Bežične mreže velikog dometa: – Satelitske mreže – Mobilna telefonija – Paging mreže

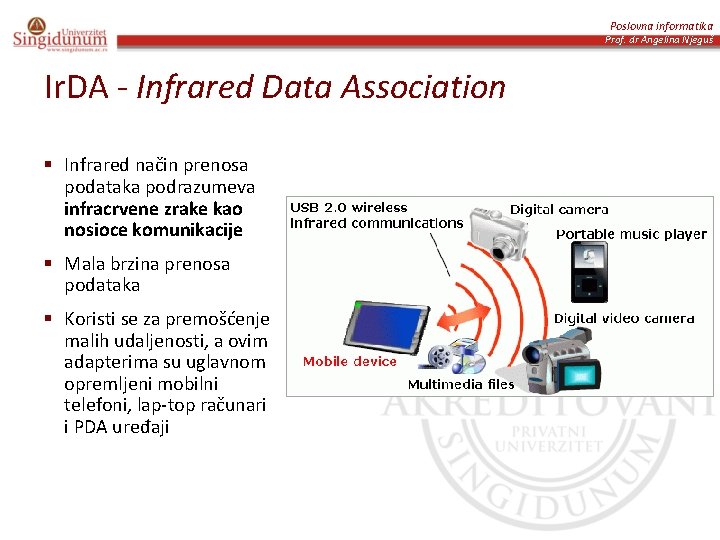

Poslovna informatika Prof. dr Angelina Njeguš Ir. DA - Infrared Data Association § Infrared način prenosa podataka podrazumeva infracrvene zrake kao nosioce komunikacije § Mala brzina prenosa podataka § Koristi se za premošćenje malih udaljenosti, a ovim adapterima su uglavnom opremljeni mobilni telefoni, lap-top računari i PDA uređaji

Poslovna informatika Prof. dr Angelina Njeguš Bluetooth § Bluetooth je bežična tehnologija povezivanja uređaja na kratkim rastojanjima koja primenjuje male snage zračenja ú Dizajnirana je kao zamena za kablovske sisteme povezivanja, kao i druge tehnologije kratkog dometa ú Personalno okruženje u radijusu do 10 metara ú Povezivanje mobilnih telefona, notebook računara, PC-a, štampača, GPS prijemnika, digitalnih kamera itd. Class Maksimalna predajna snaga [m. W] Domet Class 1 100 m. W ~100 metara Class 2 2. 5 m. W ~10 metara Class 3 1 m. W ~1 metar

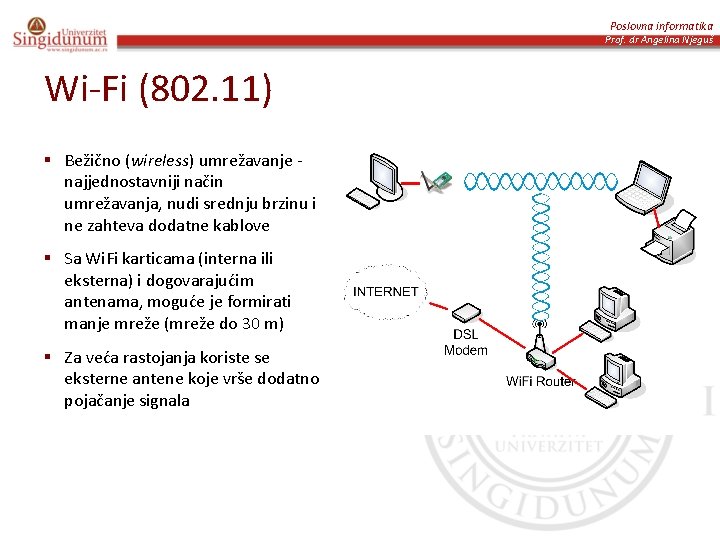

Poslovna informatika Prof. dr Angelina Njeguš Wi-Fi (802. 11) § Bežično (wireless) umrežavanje najjednostavniji način umrežavanja, nudi srednju brzinu i ne zahteva dodatne kablove § Sa Wi. Fi karticama (interna ili eksterna) i dogovarajućim antenama, moguće je formirati manje mreže (mreže do 30 m) § Za veća rastojanja koriste se eksterne antene koje vrše dodatno pojačanje signala
