Poser les colliers et supports en chauffage et sanitaire Les supports Accueil Diapo 1 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports Rôle: Ils permettent de fixer une nappe de tuyauteries sur un élément de construction. Ils permettent de fixer un appareil sur un élément de construction. Ils ne doivent pas transmettre les bruits et vibrations aux structures. Diapo 2 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports Différents types de supports: Les supports du commerce. Ils permettent de poser un appareil selon les règles de l’art sans modification. Les supports réalisés à partir de rails d’installation. Ils sont réalisés par coupes et boulonnages à partir d’éléments du commerce Les supports de fabrication traditionnelle Ils sont réalisés suivant la même conception que les précédents avec des profilés du commerce assemblés par soudures. Diapo 3 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports du commerce Ils sont utilisés pour poser un appareil sur un mur ou sur une charpente. En général ils sont vendus en option avec les appareils Ils intègrent les protections phoniques dans le cas ou il y a risque de transmission des vibrations ou du bruit. 1 1 Ils reçoivent une protection par couches de peinture de même couleur que l’appareil. Diapo 4 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports Principales applications des supports d’appareils Radiateur Aérotherme Ventilo-convecteur Climatiseur Diapo 5 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports réalisés à partir de rails d’installation Ils représentent la plus grande partie des supports utilisés en installations collectives. Ils sont commercialisés par les fabricants de colliers. Ils permettent de s’adapter à tous les cas de figure. Chaque fabricant propose plusieurs dimensions de profilés permettant d’adapter le support au poids. Diapo 6 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports Le rail Il est livré en longueur commerciale de 2 ml. Il est prépercé pour montage avec possibilité de réglage vertical et horizontal. Il a une grande résistance à l’arrachement. La résistance à la flexion est fonction de la section du profil. On détermine la section à utiliser en fonction des charges à supporter. Diapo 7 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports Consoles de rail Jumelées avec du rail d’installation elles permettent de réaliser des supports de nappes de tuyauteries. La fabrication s’effectue sans soudure par simple boulonnage Il en existe deux types: Consoles 45°. Consoles 90°. En général elles sont galvanisées. Diapo 8 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports Les Accessoires de rail Jumelés au rail ils offrent de multiples possibilités. Equerre de consolidation Console rail Té d’assemblage Ecrou double rail Diapo 9 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports Différentes applications Pose au mur Pose entre deux murs Pose au plafond Pose mur plafond Diapo 10 C E P de Bazeilles

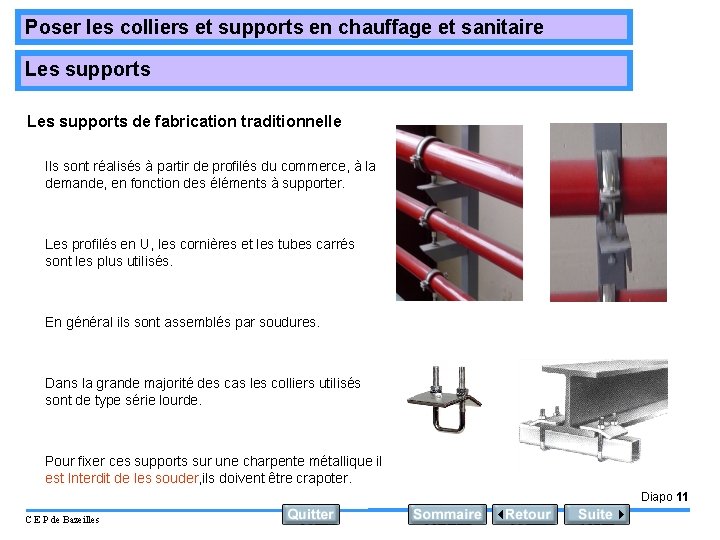

Poser les colliers et supports en chauffage et sanitaire Les supports de fabrication traditionnelle Ils sont réalisés à partir de profilés du commerce, à la demande, en fonction des éléments à supporter. Les profilés en U, les cornières et les tubes carrés sont les plus utilisés. En général ils sont assemblés par soudures. Dans la grande majorité des cas les colliers utilisés sont de type série lourde. Pour fixer ces supports sur une charpente métallique il est Interdit de les souder, ils doivent être crapoter. Diapo 11 C E P de Bazeilles

Poser les colliers et supports en chauffage et sanitaire Les supports d’appareils Ils sont réalisés à partir de profilés du commerce à la demande en fonction des éléments à supporter. Le profilé le plus utilisé en le fer U. Une jambe de force permet d’éviter la flexion et de répartir les charges. Des amortisseurs permettent d’absorber les vibrations et d’éviter de transmettre les bruits à la structure. Diapo 12 C E P de Bazeilles
