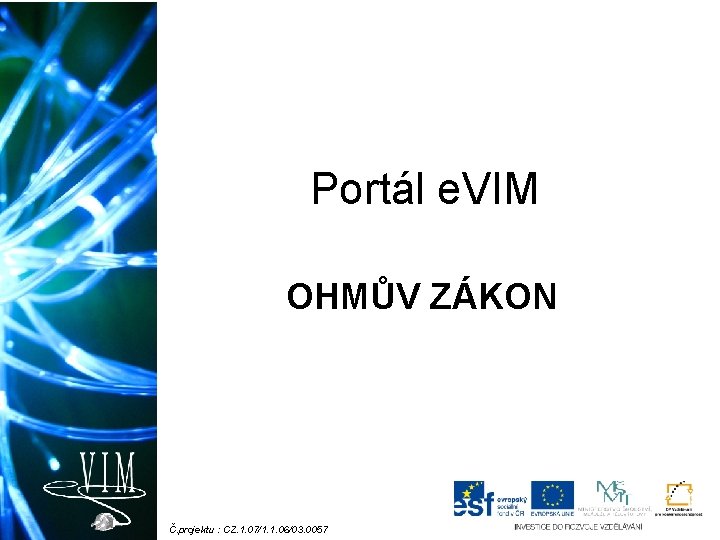

Portál e. VIM OHMŮV ZÁKON Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

• • Co se máme naučit: Znění Ohmova zákona Zápis pomocí vzorce Výpočet proudu a napětí pomocí Ohmova zákona Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

• Pokus: Ze které voda vyteče dříve? Proč? Kolikrát větší přetlak, tolikrát větší proud vody. Analogie? Kolikrát větší napětí, tolikrát větší el. proud. Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Pokus: Podle schématu sestav pokus: Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Měňte napětí U mezi oběma konci rezistoru a měřte při tom, jaký proud I rezistorem prochází. Zapisujte napětí i proud do tabulky. 1 2 U (V) I (A) 3 Porovnáním sloupců 1 a 2 zjistíme, že proud I je přímo úměrný napětí U. Závěr: OHMŮV ZÁKONProud, který rezistorem prochází, je přímo úměrný napětí mezi konci rezistoru. Při stálé teplotě. Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Podle tabulky sestroj graf závislosti proudu na napětí: Vypočítej 3 sloupec v tabulce. Závěr: podíl napětí U a proudu I je pro určitý kovový vodič(rezistor) veličina stálá. = elektrický odpor vodiče. (říkáme jen odpor). Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Elektrický odpor- fyzikální veličina značka: R jednotka: ohm, značka- Ω řecké písmeno omega Odpor 1 ohm (1Ω) má ten rezistor, kterým při napětí 1 V prochází proud 1 A. Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Příklad: Žárovkou protéká proud 0, 3 A při napětí 4, 5 V. Jaký odpor má žárovka? Řešení: Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Ohmův zákon se dá s použitím odporu zapsat vzorce: Příklad: Elektrický odpor cívky je 2, 0 Ω. Jaký proud prochází cívkou, je-li mezi jejími konci napětí 3, 0 V. Řešení: R= 2, 0 Ω U= 3, 0 V I= ? (A) I= 1, 5 A. Cívkou prochází elektrický proud 1, 5 A. Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Příklad: Rezistorem o odporu 5Ω prochází proud 2 A. Jaké napětí je mezi vývody rezistoru? Řešení: R= 5Ω I= 2 A U=? (V) U= R. I U= 5. 2 V= 10 V Napětí na koncích rezistoru je 10 V. Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Shrnutí: Elektrický proud procházející vodičem je přímo úměrný napětí na vodiči. Elektrický odpor: fyzikální veličina značka- R jednotka- ohm- Ω Možnost výpočtu proudu, napětí a odporu: • Pracovní sešit str. : 44/ 1, 2, 3, 4. Fraus-Fyzika pro základní školy a víceletá gymnázia • Prostudovat učebnice str. : 119 - 120 řešené příklady 1 - 7. Fraus- učebnice pro základní školy a víceletá gymnázia Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057

Pracovní sešit str. : 44/ 1, 2, 3, 4. Použitá literatura: MACHÁČEK, Martin. Fyzika pro základní školy a víceletá gymnázia. 2. vyd. Prométheus, 2001. ISBN 80 -7196 -220 -1. Rauner, Karel. Fyzika pro základní školy a víceletá gymnázia. 1. vyd. Fraus, 2006. ISBN 80 -7238 -525 -9. Rauner, Karel. Fyzika pracovní sešit pro základní školy a víceletá gymnázia. 1. vyd. Fraus, 2006. ISBN 80 -7238 -526 -7. Chytilová, Marta. Fyzika pro 8. ročník základní školy. 1. vyd. Státní pedagogické nakladatelství, 1983. ISBN 14 -408 -83. Č. projektu : CZ. 1. 07/1. 1. 06/03. 0057
