Portail à commande RFID
![La commande de louverture dun portail nécessite une action physique de la part de La commande de l'ouverture d'un portail nécessite une action physique de la part de](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-2.jpg)
La commande de l'ouverture d'un portail nécessite une action physique de la part de l'utilisateur. Dans le cadre du confort, il est possible que le portail reconnaisse l'utilisateur et se mette en mouvement après cette reconnaissance. * Comment manœuvrer un portail sans intervention directe de l'utilisateur?
![FONCTIONS DE SERVICE CRITERES NIVEAUX FLEXIBILITE FP 1 Permettre à un utilisateur de pénétrer FONCTIONS DE SERVICE CRITERES NIVEAUX FLEXIBILITE FP 1 Permettre à un utilisateur de pénétrer](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-3.jpg)
FONCTIONS DE SERVICE CRITERES NIVEAUX FLEXIBILITE FP 1 Permettre à un utilisateur de pénétrer dans une zone protégée Nombre de personnes autorisées 10 utilisateurs f 0 FC 1 Utiliser le portail existant Dimension 300 x 115 mm f 0 140 g f 0 inférieure à 10 cm f 1 Ethernet f 0 Zoom Aucun f 0 Mobilité Aucune f 0 220 V secteur sécurisé f 0 Poids FC 2 Identifier l'utilisateur Distance de détection FC 3 Utiliser une vidéo-surveillance Connectique FC 4 Utiliser l'énergie existante FC 5 Pemettre l'affichage de la validation du droit d'accès afficheur LCD FC 6 S'adapter à une carte d'acquisition existante Carte d'acquisition Energie électrique Connectique FC 7 Traiter les données avec un logiciel standard Réel Simulé 5 volts - 3 A f 2 Lisible par tous temps f 1 NI-usb-6008 Arduino-uno PIC-18 F 456 f 2 usb 2. 0 f 0 Labview Arduino Dev. PIC 16 f 0 Matlab Flowcode f 1
![](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-4.jpg)
![Une caméra Une puce RFID Un afficheur LCD - Une caméra: - Une puce RFID: - Un afficheur LCD:](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-5.jpg)

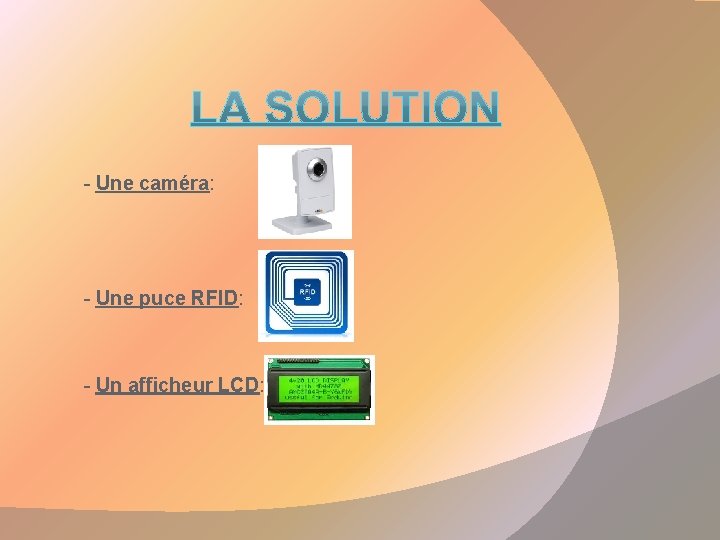

- Une caméra: - Une puce RFID: - Un afficheur LCD:
![Modélisation sur le logiciel SOLIDWORKS -Modélisation sur le logiciel: SOLIDWORKS](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-6.jpg)
-Modélisation sur le logiciel: SOLIDWORKS
![Permet lidentification grâce au lecteur louverture du portail une identité unique pour la sécurité Permet: l’identification grâce au lecteur l’ouverture du portail une identité unique (pour la sécurité)](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-7.jpg)
Permet: l’identification grâce au lecteur l’ouverture du portail une identité unique (pour la sécurité) Manœuvrer indirectement
![Lafficheur LCD permet laffichage de texte Ici il permet décrire si le badge est L’afficheur LCD permet l’affichage de texte: Ici, il permet d’écrire si le badge est](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-8.jpg)
L’afficheur LCD permet l’affichage de texte: Ici, il permet d’écrire si le badge est correct et donc informe à l’utilisateur de sa bienvenue. En revanche, il permet aussi d’informer à l’utilisateur si son badge est incorrect et donc ne pourra pas entrer sans autorisation.
![Définition Utilise le Protocole Internet via une liaison Fast Ethernet Paramètres nécessaires au fonctionnement Définition: Utilise le Protocole Internet via une liaison Fast Ethernet Paramètres nécessaires au fonctionnement](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-9.jpg)
Définition: Utilise le Protocole Internet via une liaison Fast Ethernet Paramètres nécessaires au fonctionnement d’une caméra réseau IP L’avantage d’avoir une caméra IP Autre catégorie de caméra
![Simulation avec le logiciel Cisco Packet Tracer contenant une caméra branchée sur un ordinateur -Simulation avec le logiciel Cisco Packet Tracer: contenant une caméra branchée sur un ordinateur,](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-10.jpg)
-Simulation avec le logiciel Cisco Packet Tracer: contenant une caméra branchée sur un ordinateur, dont l’ordinateur est relié à un routeur via une liaison Ethernet
![Les éléments pour faire la simulation -Les éléments pour faire la simulation :](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-11.jpg)
-Les éléments pour faire la simulation :
![Pour commencer Le branchement de la caméra alimentation réseau Sa configuration mettre la caméra Pour commencer: Le branchement de la caméra (alimentation, réseau) Sa configuration (mettre la caméra](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-12.jpg)

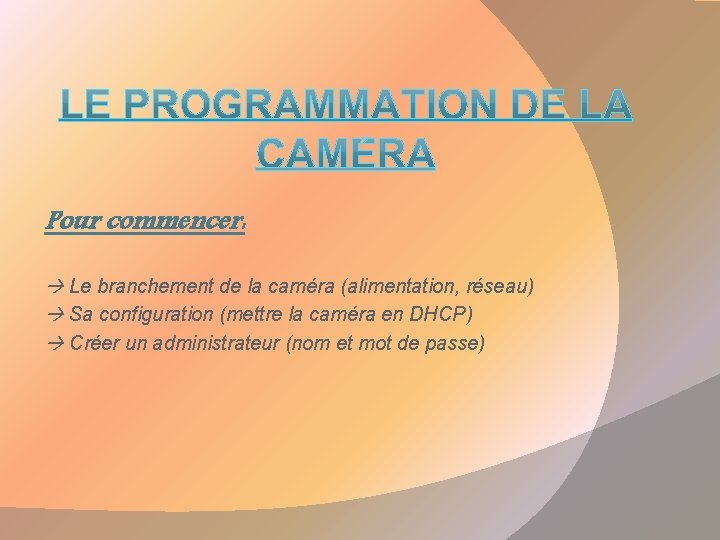

Pour commencer: Le branchement de la caméra (alimentation, réseau) Sa configuration (mettre la caméra en DHCP) Créer un administrateur (nom et mot de passe)
![Photo prise de la caméra Photo prise de la caméra:](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-13.jpg)
Photo prise de la caméra:
![Se connecter au lycée Taper sur internet ladresse IP de la caméra 192 168 *Se connecter au lycée: Taper sur internet l’adresse IP de la caméra (192. 168.](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-14.jpg)
*Se connecter au lycée: Taper sur internet l’adresse IP de la caméra (192. 168. 53. 248). L’identification vous sera demander: identifiant: root mot de passe: root *Se connecter en dehors du lycée: Taper sur internet: « colbertserv. lyceecolbert-tg. org: 15012 » L’identification vous sera demander : l’identifiant et le mot de passe sont identiques à ceux écris ci-dessus
![Le bon fonctionnement du système simulé Le bon fonctionnement du système réel La Le bon fonctionnement du système simulé Le bon fonctionnement du système réel La](https://slidetodoc.com/presentation_image_h2/9ffcacfd362ba36872f007a90eb45f58/image-15.jpg)
Le bon fonctionnement du système simulé Le bon fonctionnement du système réel La mise en sécurité du portail grâce à la caméra
