POR DENTRO DA FATURA DE ENERGIA POR DENTRO

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA Consumidor Concessionária

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA Alguns conceitos. . . (I) Energia elétrica ativa: energia elétrica que pode ser convertida em outra forma de energia, expressa em quilowatts-hora (k. Wh). (art. 2, alínea XIII) Energia elétrica reativa: energia elétrica que circula continuamente entre os diversos campos elétricos e magnéticas de um sistema de corrente alternada, sem produzir trabalho, expressa em quilovolt-ampèrereativo-hora (kvarh). (art. 2, alínea XIV)

POR DENTRO DA FATURA DE ENERGIA Alguns conceitos. . . (II) Componentes da energia Energia ativa (k. W) Energia reativa (kvar)

POR DENTRO DA FATURA DE ENERGIA Alguns conceitos. . . (III) Fator de potência (FP): razão entre a energia elétrica ativa e a raiz quadrada da soma dos quadrados das energias elétricas ativa e reativa, consumidas num mesmo período especificado. (art. 2, alínea XX) FP = Pot. Ativa / (Pot. Ativa² + Pot. Reativa²)1/2

POR DENTRO DA FATURA DE ENERGIA Alguns conceitos. . . (IV) Limite do fator de potência (FP): o fator de potência de referência “fr”, indutivo ou capacitivo, terá como limite mínimo para as instalações elétricas das unidades consumidoras, o valor de fr=0, 92. (art. 64) EREX – Energia reativa excedente: faturamento correspondente à ocorrência de “fp” inferior ao fator de potência de referência “fr” FP<92

FP - fator de potência FP = 80/(80²+60²)1/2=80/10=0, 80=80% Energia Reativa 60 k. VAr Energia Magnética 100 k. VA Energia Mecânica 80 k. W Energia Ativa EREX = $$$$ FP<92 motores transformadores reatores computadores microondas fornos à indução fornos à arco

FP - fator de potência FP = 80/(80²+34²)1/2=80/87=0, 92=92% CORREÇÃO Energia Reativa Energia Magnética 34 k. VAr (60 -26) 100 k. VA 26 k. VAr 80 k. W Energia Ativa Energia Mecânica EREX → 0 FP ≥ 92

FP - fator de potência FP = 80/(80²+0²)1/2=80/80=0, 10=100% Energia Reativa 0 k. VAr Energia Térmica 80 k. W Energia Ativa EREX = 0 FP=100 fornos elétricos chuveiros elétricos máquina de café expresso ferro de passar roupa lâmpadas incandescentes

POR DENTRO DA FATURA DE ENERGIA • Tipos de consumidores Rural Público Comercial Industrial Residencial baixa renda Cooperativa de eletrificação

POR DENTRO DA FATURA DE ENERGIA • Grupo de consumidores Grupo B Grupo A

POR DENTRO DA FATURA DE ENERGIA Grupo B Estrutura tarifária monômia (01 item): Medição de “fp”: consumo facultativa Tensão secundária de distribuição < 2, 3 k. V Potência instalada ≤ 75 k. W

POR DENTRO DA FATURA DE ENERGIA Incentivo fiscal para redução da incidência da CIP Lei Complementar n° 698, de 02 de agosto de 2004, parágrafo 12, artigo 4 Microempresas, empresas de pequeno porte, miniprodutores e pequenos produtores rurais consumo de energia elétrica mensal superior a 500 k. Wh limite ao valor fixado para a faixa 401 k. Wh a 500 k. Wh valor limite de R$ 23, 70 para o exercício de 2009 (Lei n° 4. 214, de 02 de outubro de 2008). Requerimento deve ser renovado a cada início de exercício.

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA Tocantins EREX Grupo B

POR DENTRO DA FATURA DE ENERGIA Tocantins Medição de FP s/ cobrança

POR DENTRO DA FATURA DE ENERGIA Tocantins • Medição de FP • s/ cobrança de EREX • Tempo de adequação

POR DENTRO DA FATURA DE ENERGIA Tocantins

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA Grupo A Estrutura tarifária binômia (02 itens): Consumo + Demanda Medição de “fp”: obrigatória Tensão primária de distribuição ≥ 2, 3 k. V Subgrupo A 4 (2, 3 k. V a 25 k. V) Tensão primária de distribuição < 2, 3 k. V Subgrupo AS (Plano Piloto - atendimento subterrâneo)

POR DENTRO DA FATURA DE ENERGIA Grupo A Subgrupo AS – pré-requisitos: I) Consumo mensal ≥ 30. 000 k. Wh II) Demanda contratada≥ 150 k. W Subgrupo A 4 – pré-requisitos: I) Potência Instalada > 75 k. W II) Demanda contratada ≤ 2. 500 k. W

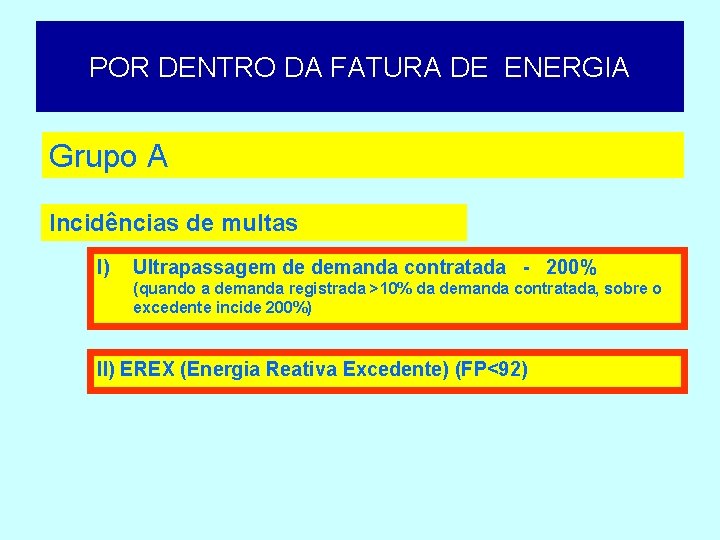

POR DENTRO DA FATURA DE ENERGIA Grupo A Incidências de multas I) Ultrapassagem de demanda contratada - 200% (quando a demanda registrada >10% da demanda contratada, sobre o excedente incide 200%) II) EREX (Energia Reativa Excedente) (FP<92)

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA Alguns conceitos. . . (V) Período úmido: período de dezembro a abril. Período seco: período de maio a novembro. Horário de ponta: período definido pela concessionária e composto por 3 (três) horas diárias consecutivas, exceção feitas aos sábados, domingos e feriados definidos por lei federal. (CEB: das 18 h 00 às 21 h 00) Horário fora de ponta: período composto pelo conjunto de horas diárias consecutivas e complementares àquelas definidas no horário de ponta.

POR DENTRO DA FATURA DE ENERGIA Alguns conceitos. . . (VI) Estrutura tarifária: conjunto de tarifas aplicáveis às componentes de consumo de energia elétrica e/ou demanda de potência ativas de acordo com a modalidade de fornecimento. Estrutura tarifária convencional tarifas de consumo de energia elétrica + tarifa demanda de potência independente das horas de utilização do dia e dos períodos do ano.

POR DENTRO DA FATURA DE ENERGIA Alguns conceitos. . . (VII) Estrutura tarifária horo-sazonal: estrutura caracterizada pela aplicação de tarifas diferenciadas de consumo de energia elétrica e de demanda de potência de acordo com as horas de utilização do dia e dos períodos do ano. Tarifa Azul: tarifas de diferenciadas de consumo de energia elétrica (horas de utilização do dia e os períodos do ano) + tarifas diferenciadas de demanda de potência (horas de utilização do dia) Tarifa Verde: tarifas de diferenciadas de consumo de energia elétrica (horas de utilização do dia e os períodos do ano) + única tarifa de demanda de potência.

POR DENTRO DA FATURA DE ENERGIA Tarifas – Grupo A (I) Tarifa Convencional Tarifa de consumo (R$/k. Wh) Tarifa de demanda (k. W) (R$/k. W) THSV (tarifa horo-sazonal verde) Tarifa de consumo – ponta seca (R$/k. Wh) Tarifa de consumo – fora da ponta – seca (R$/k. Wh) Tarifa de consumo – ponta úmida (R$/k. Wh) Tarifa de consumo – fora da ponta – úmida (R$/k. Wh) Tarifa de demanda (R$/k. W)

POR DENTRO DA FATURA DE ENERGIA Tarifas – Grupo A (II) THSA (tarifa horo-sazonal azul) Tarifa de consumo – ponta seca Tarifa de consumo – fora da ponta – seca Tarifa de consumo – ponta úmida Tarifa de consumo – fora da ponta – úmida Tarifa de demanda – ponta Tarifa de demanda – fora da ponta

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA

POR DENTRO DA FATURA DE ENERGIA FP>92 demanda registrada < demanda contratada demanda faturada = demanda contratada

POR DENTRO DA FATURA DE ENERGIA FP<92 Demanda registrada > demanda contratada Ultrapassagem de demanda contratada (200%) (multa) EREX

POR DENTRO DA FATURA DE ENERGIA FP<92 demanda registrada < demanda contratada demanda faturada = demanda contratada EREX

POR DENTRO DA FATURA DE ENERGIA FP>92 demanda registrada >demanda contratada Tarifa normal para demanda contratada Ultrapassagem de demanda contratada para o excedente (200%)

POR DENTRO DA FATURA DE ENERGIA FP>92 demanda registrada < demanda contratada
