Álgebra de mapas es el conjunto de técnicas y procedimientos que opera sobre una o varias capas en formato ráster, esto nos permite obtener información derivada. La calculadora de capas Ráster (o simplemente calculadora Ráster) está creada para ejecutar expresiones algebraicas utilizando varias herramientas y operadores mediante la interfaz de la herramienta de una calculadora simple (herramienta Raster Calculator).

�El álgebra de mapas es utilizado habitualmente para combinar diferentes capas o variables territoriales para obtener mapas alternativos de información vinculada a una aptitud o aspecto concreto del territorio.

Tipos de funciones en el álgebra de mapas Las funciones locales asignan valores a una celda en base a los valores que esa misma celda presenta para cada una de las capas de entrada, operando con estos de una forma u otra.

� Por ejemplo : Función del uso y el tipo de suelo. El proceso es, en realidad, una intersección de las zonas definidas por cada capa.

Las funciones de análisis focal operan sobre una sola capa de datos, asignando a cada celda un valor que deriva de su valor en la capa de partida

Las funciones de análisis zonal asocian a cada celda valores relativos no a dicha celda ni a un entorno fijo de esta, sino a la clase a la que dicha celda pertenece

� Las funciones globales son aquellas que utilizan la totalidad de valores de la capa para la obtención del resultado

�Ejercicio: A partir de los datos de la Tabla �Datos de precipitación y temperatura mensual de una red de estaciones meteorológicas

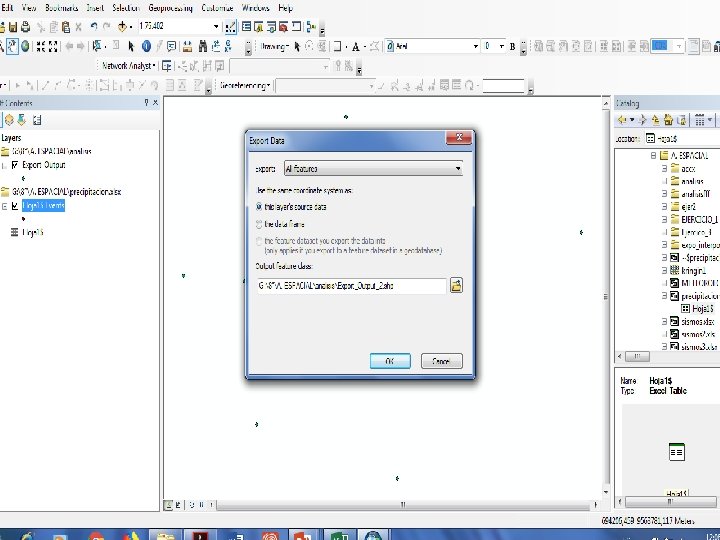

1. - Realizar la matriz de datos en Excel. 2. - Exportar la tabla a Arc. Map (Excel to table )

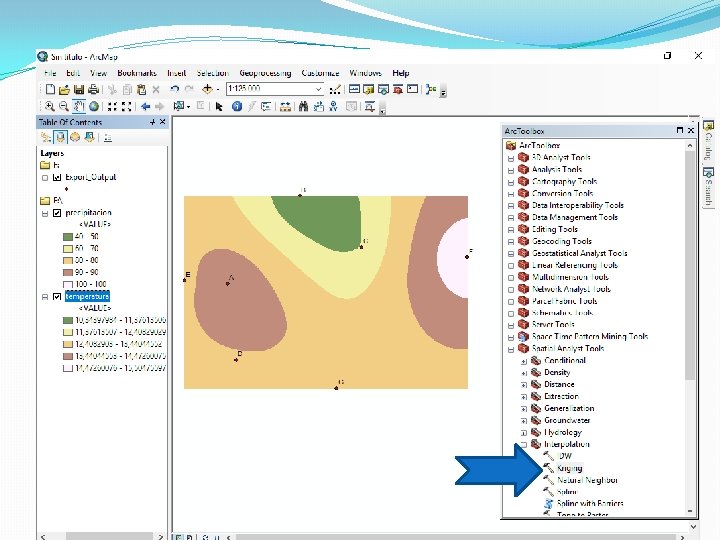

�El método que se va a utilizar aquí para interpolar la precipitación es el método Kriging. Este se encuentra ubicado en la siguiente dirección: Arc. Toolbox > Spatial Analyst Tools > Interpolation > Kriging

�� = (�� ∗ 9/ 5 ) + 32 � Dónde: � F = Temperatura en grados Fahrenheit � C = Temperatura en grados Celsius �La herramienta Raster Calculator para ejecutar expresiones de algebra de mapas se encuentra en: �Arc. Toolbox > Spatial Analyst Tools > Map Algebra > Raster Calculator Herramientas Operadores Temperatura *9/5+32 Expresión

Ráster de temperatura en °F obtenido a través de una expresión de algebra de mapas

�Convertir en Temperatura en grados Celsius a Temperatura en grados Fahrenheit : (°F - 32) x 5/9 = °C

Ráster de temperatura en °C

Bibliografía �De Meers, M. N. (2002) GIS Modeling in Raster John WIley & sons, Chichester 203 pp. �Tomlin, C. D. (1990) Geographic Information Systems and Cartographic Modeling Prentice Hall, 249 pp. �Tomlin, C. D. (1991) Cartographic modeling en D. J. Maguire; M. F. Goodchild and D. W. Rhind (Eds. ); 1991 Geographical Information Systems: Principles and Applications, John Wiley & sons, Chichester (www. wiley. co. uk/wileychi/gis/resources. html)
