Pontifícia Universidade Católica de Goiás Laboratório de solos 2012 LIMITES DE CONSISTÊNCIA Disciplina: Laboratório de Solos Prof. : João Guilherme Rassi Almeida

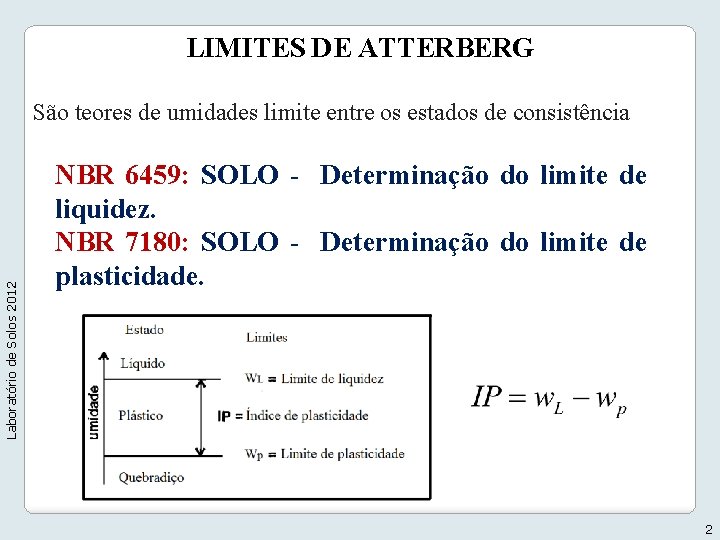

LIMITES DE ATTERBERG Laboratório de Solos 2012 São teores de umidades limite entre os estados de consistência NBR 6459: SOLO - Determinação do limite de liquidez. NBR 7180: SOLO - Determinação do limite de plasticidade. 2
Laboratório de Solos 2012 NBR 6459 - LIMITE DE LIQUIDEZ Execução do ensaio: (1) Preparação (NBR 6457 / 1986): 200 g de solo que passa na # 0, 42 mm; (2) Tomar metade do material, colocar em uma cápsula de porcelana e umedecer aos poucos com água destilada, amassando vigorosamente durante 15 a 30 minutos; (3) Tenta fazer umidade inicial que resulte em aproximadamente 35 golpes no aparelho de Casagrande; (4) Transferir parte da mistura para a concha, moldandoa de forma que na parte central a espessura seja da ordem de 10 mm; (5) Preparar ranhura com cinzel (profundidade de solo: 1 cm). 3
Laboratório de Solos 2012 NBR 6459 - LIMITE DE LIQUIDEZ Execução do ensaio: (6) Efetuar golpes (2 golpes/s) até que as bordas da ranhura se unam ao longo de 13 mm. Anotar número de golpes. (7) Tomar uma amostra para umidade (4 a 8 g) na posição em que a ranhura se uniu. (8) Proceder para o próximo ponto, amassando o solo com um pouco mais de água e repetindo o procedimento acima. (9) Obter no mínimo 5 pontos, variando de 35 a 15 golpes. (10) Fazer o gráfico e obter o valor de umidade equivalente à 25 golpes (limite de liquidez) 4
Laboratório de Solos 2012 NBR 6459 - LIMITE DE LIQUIDEZ 5
Laboratório de Solos 2012 NBR 6459 - LIMITE DE LIQUIDEZ 1, 0 cm 6
NBR 6459 - LIMITE DE LIQUIDEZ Laboratório de Solos 2012 53, 4 25 w. L = 53, 4 % 53% 7
Laboratório de Solos 2012 NBR 7180 – LIMITE DE PLASTICIDADE Execução do ensaio: (1) Preparação: 200 g de solo que passa na peneira de 0, 42 mm; (2) Tomar metade do material, colocar em uma cápsula de porcelana e umedecer aos poucos com água destilada, amassando vigorosamente durante 15 a 30 minutos; (3) Tomar cerca de 10 g da amostra, rolando-a sobre a placa de vidro, com pressão suficiente para formar um cilindro; (4) Se houver fragmentação antes de atingir 3 mm, retornar à porcelana, adicionar mais água e amassar por mais 3 min, ; 8
Laboratório de Solos 2012 NBR 7180 – LIMITE DE PLASTICIDADE Execução do ensaio: (5) Se a amostra atingir 3 mm se fragmentar, transferir o cilindro para uma cápsula para obtenção da umidade; (6) Repetir o processo, obtendo pelo menos 3 determinações. Os valores serão aceitáveis se a variação for inferior a 5%. 9
NBR 7180 – LIMITE DE PLASTICIDADE 10 cm Laboratório de Solos 2012 3 mm 10
