PON FARO 2030: finanziata nuova infrastruttura di rete ai Laboratori del Gran Sasso Sandra Parlati – Workshop CCR 2019 S

Cavo 100 fibre S Un cavo 100 fibre ottiche single-mode, di proprieta’ INFN, unisce la saletta Telecom ai laboratori esterni alla sala TD ai laboratori sotterranei. Il cavo e’ lungo circa 8 Km. S Passa nel tunnel direzione Teramo-> L’Aquila ed entra nei lab sotterranei attraverso il bypass in corrispondenza della sala B. S Il cavo e’ composto da 100 fibre SM 10/125 raggruppate in fasci di 10 fibre. Il cavo (di “Pirelli cavi e sistemi”) fu posato nella seconda meta’ degli anni ’ 80. S Nel 2005, durante i lavori di ripavimentazione della carreggiata autostradale, il cavo e’ stato tagliato ed e’ stato inserito un tratto di circa 1 Km di fibre SM 9/125 Sandra Parlati - Workshop CCR 2019

Il cavo 100 fibre attuale unisce laboratori esterni e sotterranei. Passa nel tunnel direzione Te-> AQ. Il cavo fu posato nella seconda meta’ degli anni ’ 80. Sandra Parlati - Workshop CCR 2019

Un cordone ombelicale. . S Sulle fibre passano tutti i collegamenti tra laboratori esterni e sotterranei: S Rete LAN unica che si estende anche ai lab sotterranei S Reti private di esperimenti per DAQ e SC S Controllo degli impianti generali dei laboratori e impianti di sicurezza S Sistemi di timing S Telecamere di videosorveglianza S Rete telefonica interna S Le fibre sono utilizzate al 70% circa Sandra Parlati - Workshop CCR 2019

Un cordone ombelicale. . Tutti i dati scientifici acquisiti ai laboratori sotterranei, tramite il cavo 100 fibre sono traferiti ai laboratori esterni e da qui verso la rete GARR e altri centri di ricerca. Sia la rete LAN che le reti private per il DAQ e lo SC degli esperimenti (che si estendono anche ai lab esterni) sono costituiti da diversi link ridondanti (attraverso STP o trunk) ma il mezzo fisico di trasmissione e’ unico. Sandra Parlati - Workshop CCR 2019

12 fibre verso centralina Telecom di Assergi e da qui verso Po. P GARR Roma-Tizii Sandra Parlati - Workshop CCR 2019

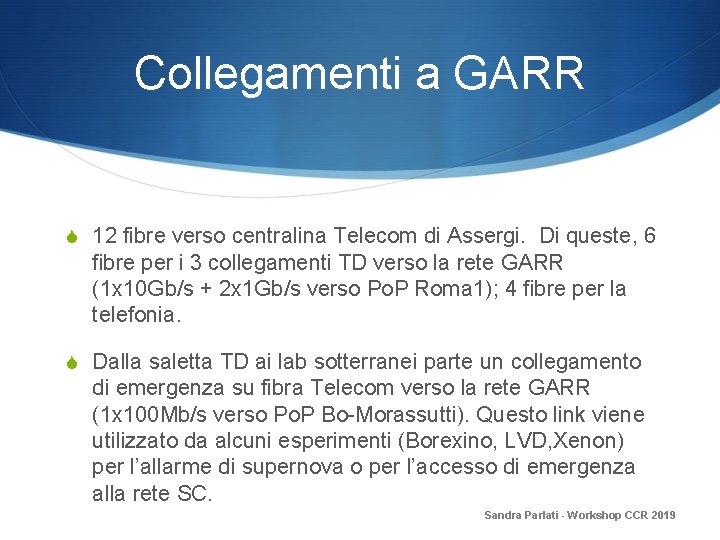

Collegamenti a GARR S 12 fibre verso centralina Telecom di Assergi. Di queste, 6 fibre per i 3 collegamenti TD verso la rete GARR (1 x 10 Gb/s + 2 x 1 Gb/s verso Po. P Roma 1); 4 fibre per la telefonia. S Dalla saletta TD ai lab sotterranei parte un collegamento di emergenza su fibra Telecom verso la rete GARR (1 x 100 Mb/s verso Po. P Bo-Morassutti). Questo link viene utilizzato da alcuni esperimenti (Borexino, LVD, Xenon) per l’allarme di supernova o per l’accesso di emergenza alla rete SC. Sandra Parlati - Workshop CCR 2019

Dai lab sotterranei un collegamento di Emergenza 100 Mb/s verso Po. P GARR Bo-Morassutti). 12 fibre verso centralina Telecom di Assergi e da qui verso Po. P GARR Roma-Tizii Sandra Parlati - Workshop CCR 2019

Un collegamento esposto a rischi Sandra Parlati - Workshop CCR 2019

Un collegamento esposto a rischi Sandra Parlati - Workshop CCR 2019

Fibra degli anni ‘ 80. . S “From this report the lifetime of optical cables has generally been regarded to be 20 -40 years. In this timescale, some degradation of fibre and cable materials may have occurred”. “…. it is important to have a strategy for future replacements. ” Investigating the quality of old optical fibre cables. Telenor Norway Technology S Indizi su peggioramento dello stato delle fibra sperimentato da noi stessi in occasione della ri-connettorizzazione pochi fa. Sandra Parlati - Workshop CCR 2019

PON FARO 2030 S Nel PON infrastrutture, il Servizio Calcolo e Reti dei LNGS ha inserito la richiesta per la posa di una nuovo cavo multifibra per il collegamento dei laboratori esterni e sotterranei. S Il progetto prevede la posa lungo il tunnel autostradale L’Aquila->Teramo e seguendo un percorso completamente differente rispetto a quello del cavo attuale. Sandra Parlati - Workshop CCR 2019

PON FARO 2030 S PON “REINFORCED LNGS OBSERVATORY FOR RARE EVENTS AT 2030 HORIZON AND BEYOND” S Camera pulita, criostato, impianto criogenico… S Distribuzione elettrica ai lab sotterranei S Laboratorio STELLA per misure di radioattivita’ in tracce S Fibre ottiche S Responsabile del PON A. Ianni LNGS Sandra Parlati - Workshop CCR 2019

PON FARO 2030 S PON “REINFORCED LNGS OBSERVATORY FOR RARE EVENTS AT 2030 HORIZON AND BEYOND” S Approvato ad aprile 2019 S Totale ~18 MEuro S 442 KEuro per le fibre ottiche S Tempo previsto per la realizzazione del nuovo impianto in fibra: 2 anni. Sandra Parlati - Workshop CCR 2019

Il progetto S Il nuovo cavo in fibra verra’ posato lungo un percorso completamente diverso rispetto al cavo attuale. S Ai laboratori esterni sara’ attestato al CED S In galleria sara’ posato nella seconda canna autostradale S Ai laboratori sotterranei attestazione in un locale TD tra sala A e sala B Sandra Parlati - Workshop CCR 2019

estensione di una parte delle fibre verso la sala router ai lab esterni. Sandra Parlati - Workshop CCR 2019

. Sandra Parlati - Workshop CCR 2019

Vantaggi e sviluppi futuri S Attraverso STP o con collegamenti in trunk con link su entrambi i cavi in fibra sara’ posssibile aumentare l’affidabilita’ totale della rete LAN e delle reti private degli esperimenti. S Avendo la certezza della connessione tra i due router di accesso al GARR (lab esterni e sotterranei) sara’ possibile configurare i due router per instradare dinamicamente il traffico della LAN verso Roma o verso Bologna, almeno per i servizi fondamentali (vista la capacita’ ridotta del link con Bologna). Sandra Parlati - Workshop CCR 2019

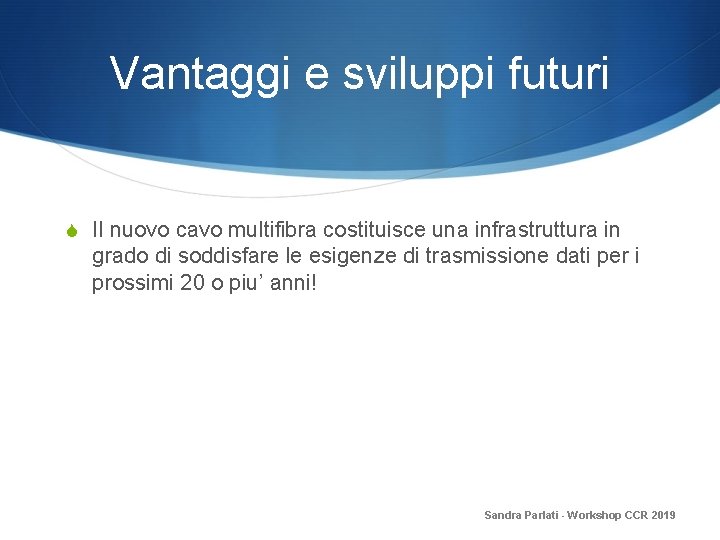

Vantaggi e sviluppi futuri S Il nuovo cavo multifibra costituisce una infrastruttura in grado di soddisfare le esigenze di trasmissione dati per i prossimi 20 o piu’ anni! Sandra Parlati - Workshop CCR 2019

Vantaggi e sviluppi futuri Sandra Parlati - Workshop CCR 2019
