Pompa Sentrifugal Kelompok 8 Gorby Gautama Hadi Yahya

Pompa Sentrifugal Kelompok 8 Gorby Gautama Hadi Yahya Aldin Fadhlollah Hanani Fisafarani Haryo Mumpuni

Pendahuluan Pompa Sentrifugal adalah suatu mesin kinetis yang mengubah energi mekanik ke dalam energi hidrolik melalui aktivitas sentrifugal, yaitu tekanan fluida yang sedang di pompa. Pompa Sentrifugal merupakan salah satu alat industri yang simpel, tapi sangat diperlukan.

Klasifikasi Pompa Sentrifugal n n n Radial Flow Mixed Flow Axial Flow

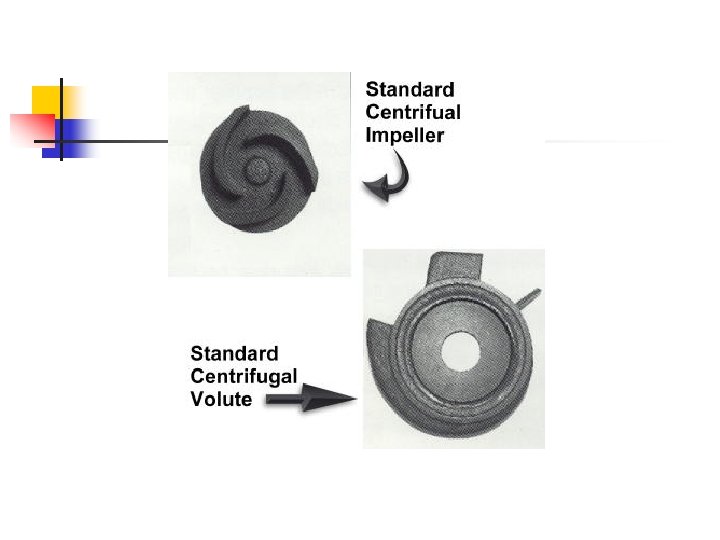

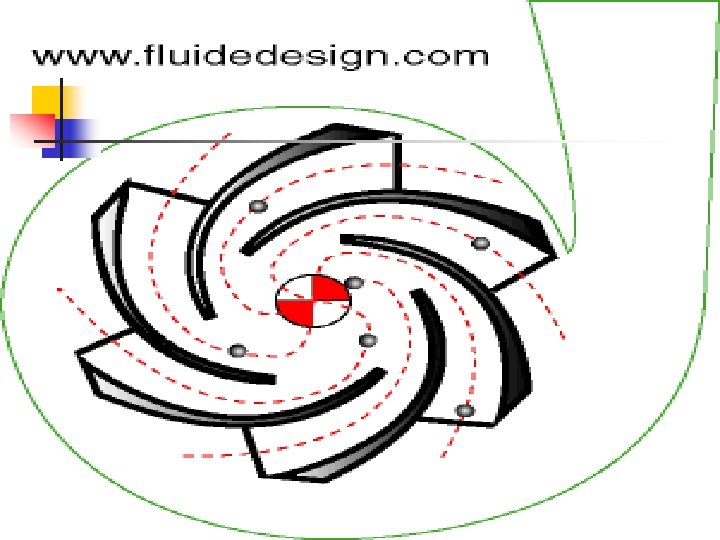

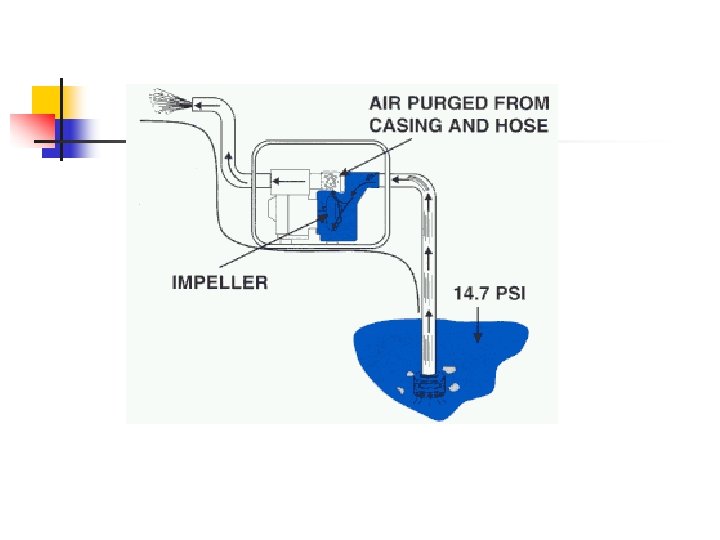

Proses Kerja Pompa Sentrifugal n n Aliran fluida yang radial akan menimbulkan efek sentrifugal dari impeler diberikan kepada fluida. Jenis pompa sentrifugal atau kompresor aliran radial akan mempunyai head yang tinggi tetapi kapasitas alirannya rendah. Pada mesin aliran radial ini, fluida masuk melalui bagian tengah impeler dalam arah yang pada dasarnya aksial. Fluida keluar melalui celah-celah antara sudut dan piringan dan meninggalkan bagian luar impeler pada tekanan yang tinggi dan kecepatan agak tinggi ketika memasuki casing atau volute. Volute akan mengubah head kinetik yang berupa kecepatan buang tinggi menjadi head tekanan sebelum fluida meninggalkan pipa keluaran pompa. Jika casing dilengkapi dengan sirip pemandu (guide vane), pompa tersebut diffuser atau pompa turbin. Impeler: Bagian dari pompa yang berputar yagn mengubah tenaga mesin ke tenaga kinetik Volute: Bagian dari pompa yang diam yang mengubah tenaga kinetik ke bentuk tekanan.

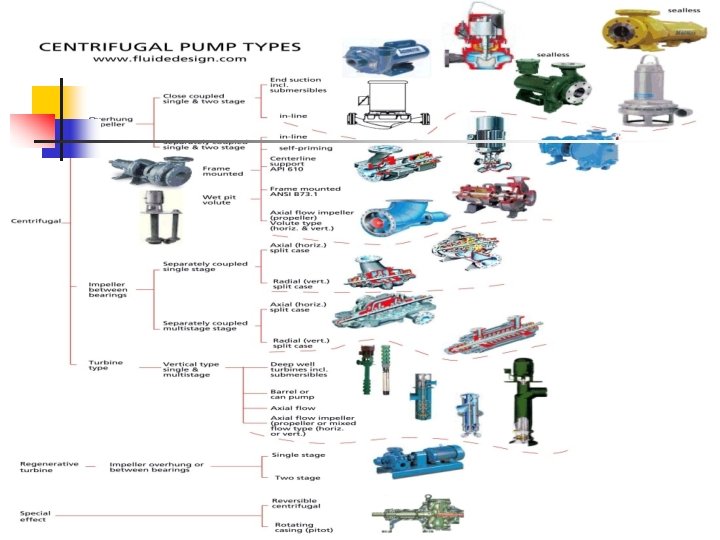

Karateristik Pompa Sentrifugal o o Tipe Impeller bergantung Tipe Impeller diantara Bearing/sambungan Tipe Turbin Regeneratif Variasi Spesial

Keunggulan Pompa Sentrifugal o o o Prinsip kerjanya sederhana Mempunyai banyak jenis Konstruksinya kuat dan perawatannya mudah Tersedia berbagai jenis pilihan kapasitas output debit air Poros motor penggerak dapat langsung disambung ke pompa

Penempatan Bagian Pompa ► Single Rotor: Vane, Piston, Flexible Member, Single Crew, Progressing Cavity ► Multiple Rotor: Gear, Lobe, Circumferential Piston, Multiple Screw

Pompa sentrifugal WARMAN dirancang khusus untuk memompakan lumpur, bahan kimia, dan semua larutan cair yang bercampur dengan partikel padat. Pompa sentrifugal dan reciprocating RUHRUMPEN untuk berbagai jenis aplikasi, seperti: - industri proses. - perkapalan, dock & lepas pantai. - oil & gas - aplikasi umum lainnya.
