Pomoćni bravar Tehnologija zanimanja 2. Razred Lijevanje metala i izrada kalupa Dalibor Dušić

Kako izraditi velike predmete (crkvena zvona, spomenike?

Lijevanjem metala u kalupe izrađene od pijeska Lijevanje – postupak kojim se metal dovodi u tekuće stanje, ulijeva u kalup i hladi na temperaturu okoline i pri tome dolazi do skrućivanja

Za izvođenje postupka lijevanja potrebno je: - Model predmeta – ono što želimo izraditi - Talina – rastaljen metal - Kalup – pripremljena šupljina -Jezgra – ako želimo šuplji predmet

Talina – rastaljeni metal Svojstva materijala za lijevanje: Lijevkost – svojstvo metala da se da lijevati i da dobro popuni kalup Taljivost – brz prijelaz iz krutog u tekuće stanje Temperature taljena pojedinih metala: čelici 1250 – 1400°C olovo 327°C aluminij 658°C

Kalup – je element koji daje oblik, on omogućuje da talina poprimi oblik budućeg proizvoda koji ostaje do hlađenja Kalupljenje – postupak izrade kalupa Pješčani kalup - jednokratni Metalni kalup - trajni Otvoreni kalup

Ljevački pijesak je smjesa kvarcnog pijeska gline vode. Omjer mješavine: 90% pijeska, 3% vode i 7% gline Pijesak mora biti vatrootporni materijal koji podnosi visoke temperature

IZRADA KALUPA Kalupnik – metalni okvir namijenjen za izradu kalupa u pijesku. -Izrađen je iz dva dijela, gornji i donji.

Model – oblik predmeta napravljen od drveta, metala ili plastike kojim ostavljamo otisak u pijesku. Izrađuje se većih dimenzija, jer hlađenjem dolazi do skupljanja metala Jednodjelni model Dvodjelni model

Jezgra – ima oblik šupljine u odljevku, a izrađuje se od pijeska radi lakšeg vađenja iz predmeta nakon lijevanja. Jezgra se izrađuje za svaki otvor u predmetu.

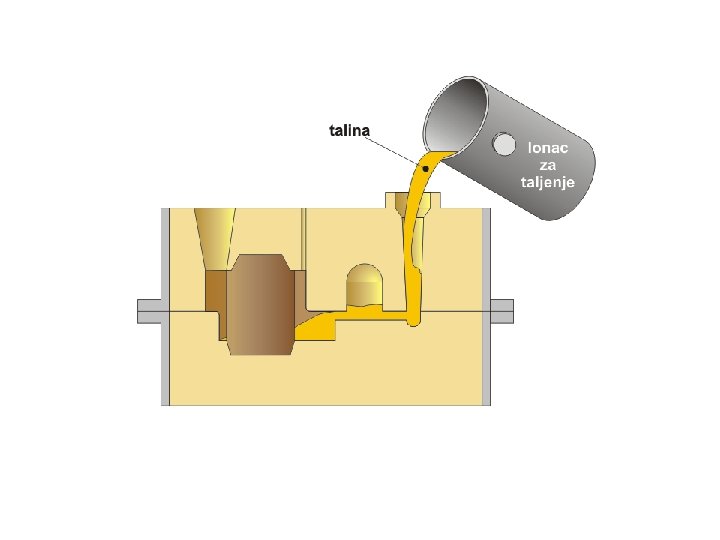

Uljevni sustav je mreža kanala kojima talina ulazi u kalupni prostor i ispunjava šupljinu u kalupu.

Odljevak – predmet dobiven ohlađivanjem taline metala u prethodno oblikovanom prostoru koji nazivamo kalup.

Shematski prikaz izrade jednostavnijeg pješčanog kalupa: 1. postavljanje ½ modela na radnu ploču 2. nabijanje pijeska oko modela

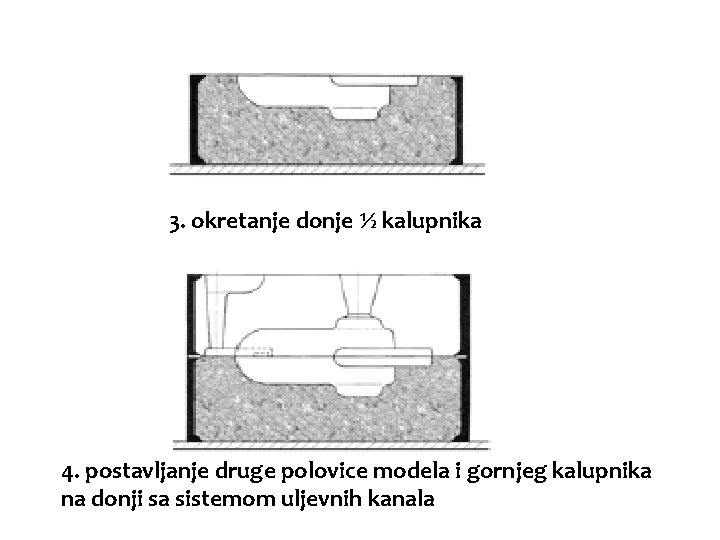

3. okretanje donje ½ kalupnika 4. postavljanje druge polovice modela i gornjeg kalupnika na donji sa sistemom uljevnih kanala

5. nabijanje pijeska oko modela 6 vađenje uljevnih kanala i razdvajanje kalupnika

7. Vađenje obje polovice modela iz kalupa 9. Postavljanje jezgre i zatvaranje kalupa

10. opterećivanje (učvršćenje) kalupa prije lijevanja

Ponovimo: U peći se tali metal – grije do temperatura većih od tališta. Rastaljeni materijal se pomoću lonca ulijeva u pripremljeni kalup popunjavajući pri tom njegove šupljine. U kalupu se rastaljeni metal hladi i pri tome skrućuje. Oblikovani i ohlađeni odljevak se istresa iz kalupa, čisti i dalje obrađuje

Različiti proizvodi izrađni postupkom lijevanja

Pitanja za ponavljanje: 1. Nadopuni tvrdnju: za obradu lijevanjem odlučujemo se onda kada se predmeti ________ izraditi drugim postupcima obrade. 2. Model – ima oblik predmeta napravljen od __________, _________kojim ostavljamo otisak u ______. 3. Zaokruži točan odgovor. a) model mora biti većih dimenzija od predmeta izrade b) model mora biti manjih dimenzija od predmeta izrade

4. Kakav oblik ima jezgra i kada ih koristimo? 5. Zaokruži točan odgovor: a) kalupnik je metalni okvir namijenjen za izradu kalupa u pijesku b) kalupnik je otisak modela u pijesku. 6. Uljevni sustav je mreža _____ kojima talina ulazi u kalupni prostor i ispunjava šupljinu.
