Pomiary kątów.
Treść Prezentacji • • • Zasada pomiaru kąta poziomego i pionowego Klasyfikacja teodolitów Ogólna budowa teodolitu Kola poziome i pionowe urządzenia odczytowe luneta śruby zaciskowe urządzenia do poziomowania urządzenia do centrowania tarcze celownicze osie teodolitu
Treść Prezentacji • • • warunki wzajemnego położenia osi błąd kolimacji błąd inklinacji błąd miejsca zera Metody pomiaru kąta poziomego Metoda pojedynczego pomiaru kąta Metoda pomiaru kąta pionowego dokładność pomiaru kąta poziomego Teodolity na rynku

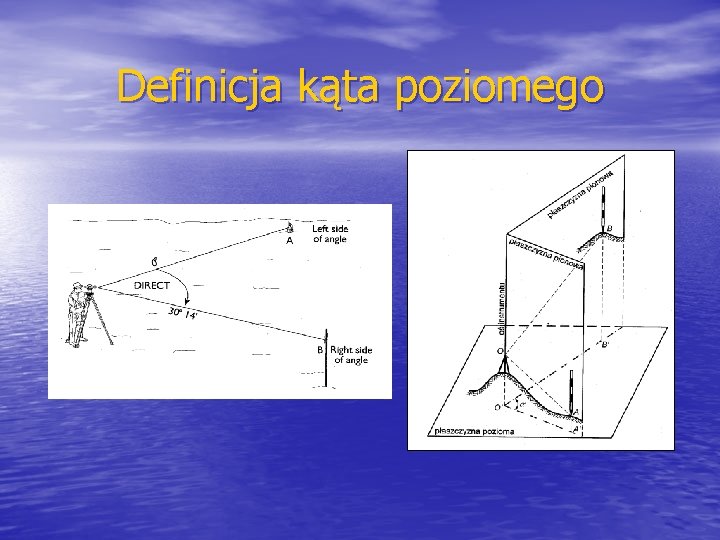

Definicja kąta poziomego
Definicja kąta pionowego
Teodolity - Optyczny, cyfrowy i „Total Station”
Opis teodolitu • spodarka. – śruby nastawcze. • korpus. – luneta, krąg poziomy (alidada), krąg (koło) pionowe, urządzenia odczytowe, libelle, śruby zaciskowe i leniwe.
Elementy teodolitu
Kręgi (koła) poziome i pionowe
Urządzenia odczytowe (1)

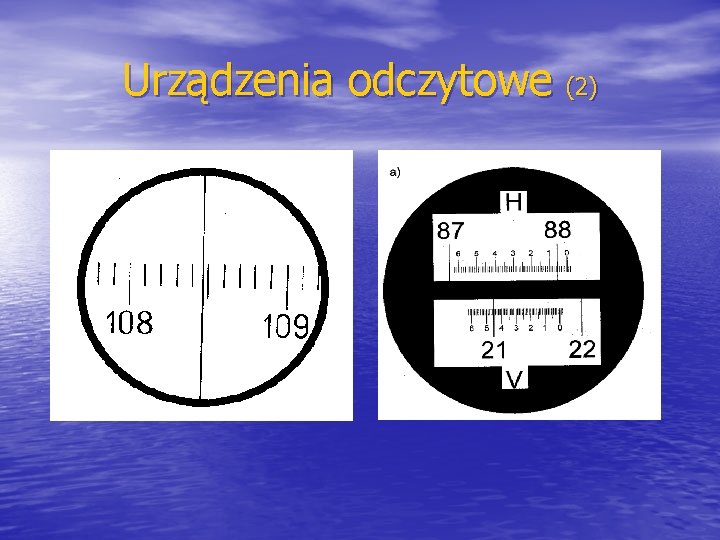

Urządzenia odczytowe (2)
Luneta
Śruby zaciskowe i leniwe
Libella (1)
Libella (2)
Poziomowanie
Urządzenia centrujące • Piony sznurkowe • Piony drążkowe • Piony optyczne • Centrowanie wymuszone

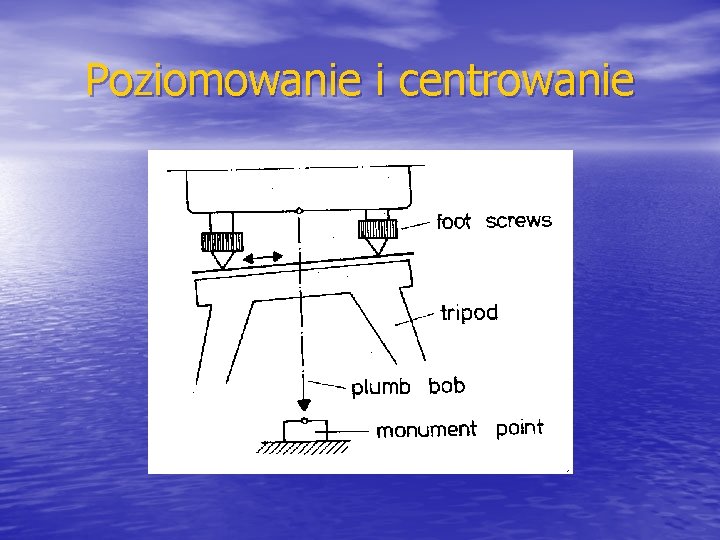

Poziomowanie i centrowanie
Urządzenia centrujące
Pion drążkowy
Zasada pionu optycznego
Centrowanie wymuszone
Tarcze celownicze
Osie teodolitu
Warunki wzajemnego usytuowania osi • oś libelli (LL) powinna być prostopadła do osi pionowej (VV), • oś celowa (ZZ) powinna być prostopadła do osi obrotu lunety (HH), • oś obrotu lunety (HH) powinna być prostopadła do osi pionowej (VV)
Błąd kolimacji
Kolimacja a wysokość celu w przykładzie przyjęto, że c = 20 sekund
Jak usunąc bląd kolimacji • rektyfikując • instrument, poprzez odpowiedni pomiar a) sytuacja bez kolimacji b) sytuacja z kolimacją
Błąd inklinacji
Inklinacja a wysokość celu w przykładzie przyjęto, że i = 20 sekund

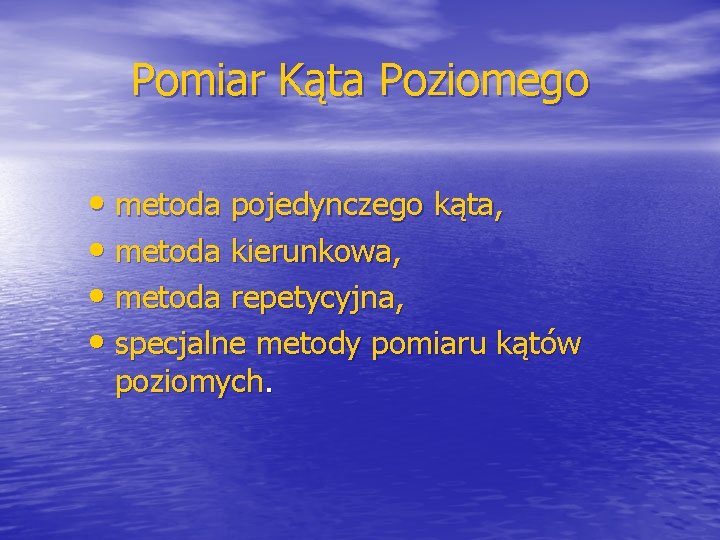

Pomiar Kąta Poziomego • metoda pojedynczego kąta, • metoda kierunkowa, • metoda repetycyjna, • specjalne metody pomiaru kątów poziomych.
Metoda pojedynczego kąta q Czynności § centrowanie i poziomowanie teodolitu a) wycelowanie na punkt lewy. Odczyt koła b) poziomego wycelowanie na punkt prawy. Odczyt koła poziomego § luneta przez zenit, teod. o 180 stopni c) powtórzenie punktu b i a
Przykład dokumentowania pomiaru Stano wisko Cel lewy 1 prawy Koło prawe (KP) 123. 1256 185. 2268 Koło lewe (KL) 323. 1258 385. 2280 Różnica odczytów (KP) 62. 1012 Różnica odczytów (KL) 62. 1022 Średnia z odczytów 62. 1017
Budowa koła pionowego
Pomiar kąta pionowego q Czynności § centrowanie i poziomowanie teodolitu a) poziomowanie libelli koła pionowego b) wycelowanie na punkt, odczyt kręgu pionowego § luneta przez zenit, teod. o 180 stopni c) poziomowanie libelli koła pionowego d) wycelowanie na punkt, odczyt kręgu pionowego
Teodolity oferowane na rynku • Wild obecnie Leica, • Kern, • Zeiss, • Sokkia, • Nikon, • Topcon.
Zeiss Tachimetr Komputerowy Rec. Elta 15 • dokładność pomiaru • • • kąta 3"/10 cc, dokładność pomiaru odległości 3 mm+ 2 ppm*D; zasięg 1500 m. , rejestracja wewnętrzna 1000 punktów
Sokkia Tachimetr Elektroniczny Sokkia SET 5 F • dokładność pomiaru kąta • • • 15 cc; dokładność pomiaru odległości 3 mm+2 ppm*D; zasięg przy pojedynczym lustrze 1500 m. rejestracja wewnętrzna 3000 punktów.
Nikon DTM-850 • dokładność pomiaru kąta • • 1”/3 cc; dokładność pomiaru odległości 2 mm+2 ppm*D; zasięg 2700 m
Teodolit TM 5100 A Najdokładniejszy na świecie teodolit o najwyższej dokładności kątowej z lunetą o dużym powiększeniu i urządzeniem autokolimacyjnym
Tachimetr przemysłowy Najdokładniejszy na świecie tachimetr przemysłowy charakteryzujący się dokładnością wskazania punktu 0. 3 mm oraz dokładnością pomiaru odległości 0. 2 mm (1 sigma).

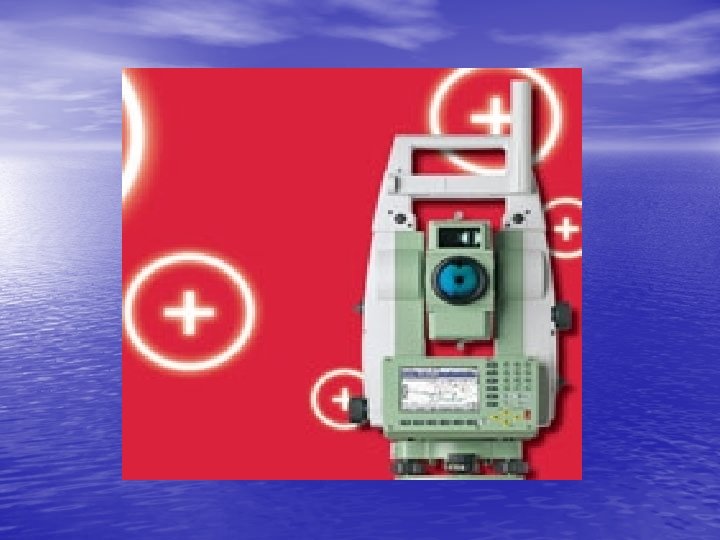

Tachimetry TCA 1800 / TCA 2003 / TC 2003
GPT-9003 A
