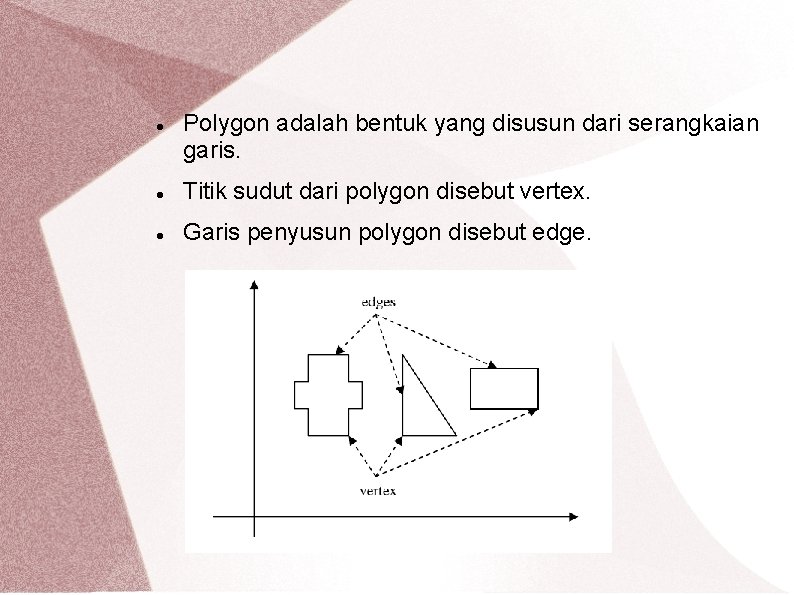

Polygon adalah bentuk yang disusun dari serangkaian garis. Titik sudut dari polygon disebut vertex. Garis penyusun polygon disebut edge.

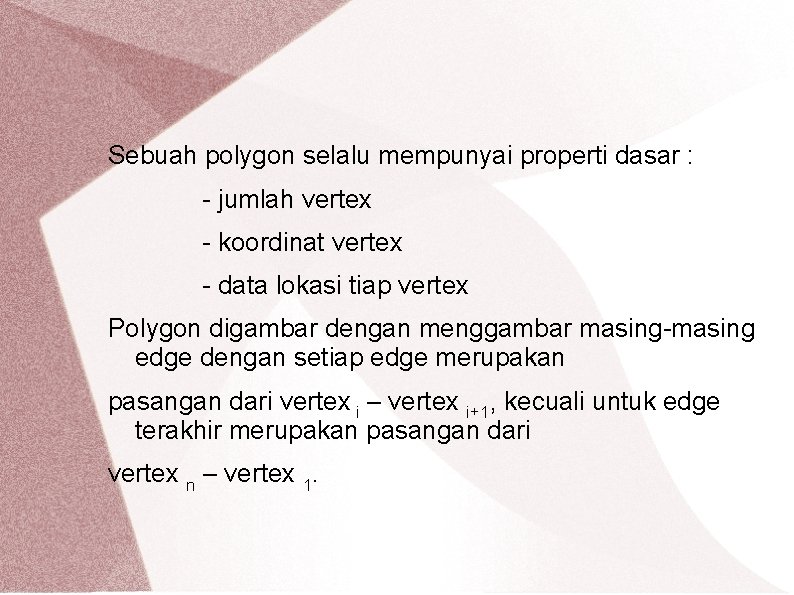

Sebuah polygon selalu mempunyai properti dasar : - jumlah vertex - koordinat vertex - data lokasi tiap vertex Polygon digambar dengan menggambar masing-masing edge dengan setiap edge merupakan pasangan dari vertex i – vertex i+1, kecuali untuk edge terakhir merupakan pasangan dari vertex n – vertex 1.

Operasi-operasi Polygon - Menginisialisasi polygon inisialisasi terhadap polygon perlu dilakukan untuk mengatur agar field vertnum berisi 0. - Menyisipkan vertex menyimpan informasi tentang vertex dan menyesuaikan informasi tentang jumlah vertex dengan menambahkan satu ke vertnum. - Menggambar polygon mengunjungi vertex satu per satu dan menggambar edge dengan koordinat (vertex i. x, vertex i. y) – (vertex i+1. x – vertex i+1. y) dari vertex nomor satu sampai vertnum – 1. Khusus untuk edge terakhir mempunyai koordinat (vertex vertnum. x , vertex vertnum. y) – (vertex 1. x – vertex 1. y). - Mewarnai polygon Mengisi area yang dibatasi oleh edge polygon dengan warna tertentu.

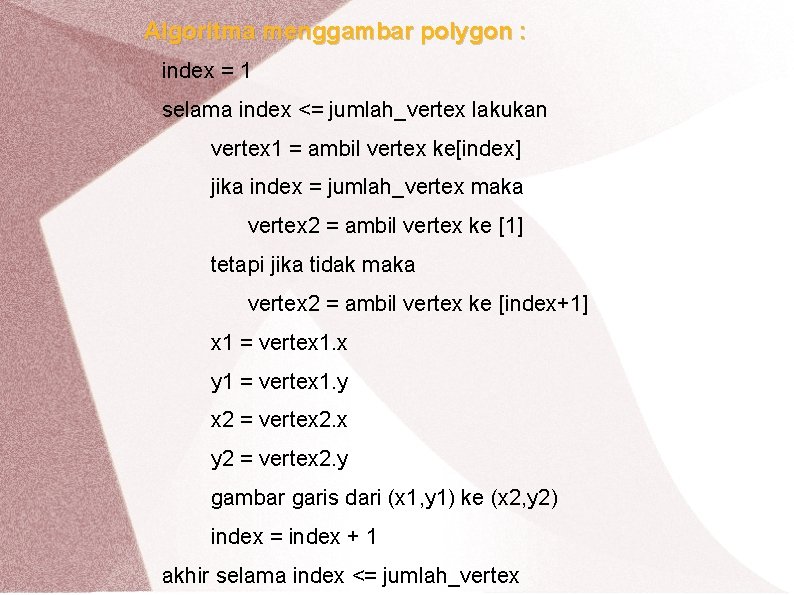

Algoritma menggambar polygon : index = 1 selama index <= jumlah_vertex lakukan vertex 1 = ambil vertex ke[index] jika index = jumlah_vertex maka vertex 2 = ambil vertex ke [1] tetapi jika tidak maka vertex 2 = ambil vertex ke [index+1] x 1 = vertex 1. x y 1 = vertex 1. y x 2 = vertex 2. x y 2 = vertex 2. y gambar garis dari (x 1, y 1) ke (x 2, y 2) index = index + 1 akhir selama index <= jumlah_vertex

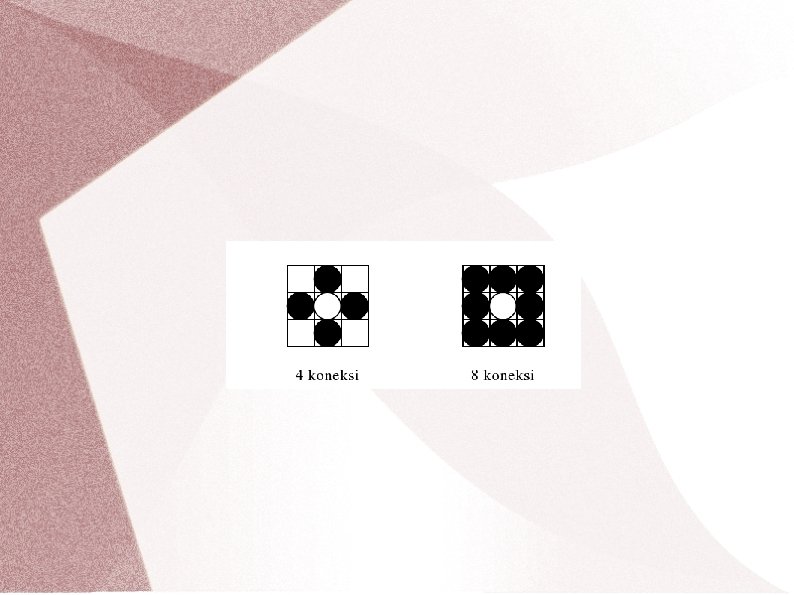

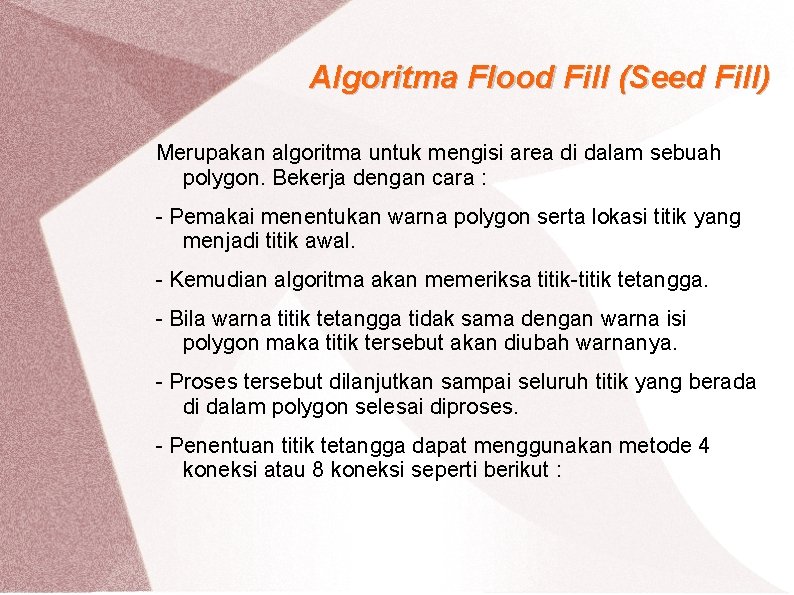

Algoritma Flood Fill (Seed Fill) Merupakan algoritma untuk mengisi area di dalam sebuah polygon. Bekerja dengan cara : - Pemakai menentukan warna polygon serta lokasi titik yang menjadi titik awal. - Kemudian algoritma akan memeriksa titik-titik tetangga. - Bila warna titik tetangga tidak sama dengan warna isi polygon maka titik tersebut akan diubah warnanya. - Proses tersebut dilanjutkan sampai seluruh titik yang berada di dalam polygon selesai diproses. - Penentuan titik tetangga dapat menggunakan metode 4 koneksi atau 8 koneksi seperti berikut :

Ketepatan algoritma Flood Fill ditentukan oleh titik awal (seed point) dan apakah polygon yangdiwarnai merupakan polygon tertutup. Apabila polygon tidak tertutup, meskipun hanya 1 titik yangterbuka maka pengisian akan melebar ke area di luar polygon. algoritma floodfill input x, y : integer input fill : Tcolor // lokasi awal // warna isian(baru) input oldcolor : Tcolor // warna lama mulai w = ambil warna pixel pada lokasi (x, y) jika w = oldcolor maka ubah warna pixel pada lokasi (x, y) menjadi berwarna fill; floodfill (x+1, y, fill, oldcolor); floodfill (x-1, y, fill, oldcolor); floodfill (x, y+1, fill, oldcolor); floodfill (x, y-1, fill, oldcolor); akhir algoritma
