POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU 1. 0 COUPLING 1. 1 Explain the Coupling definition and consumption purposes. 1. 1. 1 Describe the coupling definition 1. 1. 2 Identify the coupling consumption purposes 1. 2 Explain the coupling types. 1. 2. 1 Identify the all type can be used a) Compression Coupling b) Flexible Coupling c) Disc type d) Spider type e) Chain Coupling 1. 3 Describe the Measurement ways and compilation in coupling. 1. 3. 1 Identify the Measurement ways in coupling 1. 3. 2 Identify the compilation in coupling JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Definisi: - Merupakan alat mekanikal yang berfungsi dengan cara - Bergabung atau berganding antara aci pemacu dengan aci terpacu untuk membolehkan kuasa dapat di hantar Fungsi gandingan - Kecekapan penghantaran kuasa - Kurang geseran Kurang kehilangan kuasa Gerakan gandingan bolehubah Mengurangkan daya kejutan Mengurangkan getaran atau gegaran Penggunaan senyap Mudah di selenggara JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Jenis Kumpulan Gandingan a) Gandingan Tegar (Rigit Coupling) b) Gandingan Fleksibel (Flexible Coupling) JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU a) Gandingan Tegar (Rigit Coupling) Definisi: Perkakasan yang digunakan bersama antara dua aci dalam motor atau sistem Ia boleh juga digunakan untuk menyambung dua sistem berasingan, seperti motor dan generator Gandingan tegar boleh di tambah untuk mengurangkan kejutan gerakan Jenis gandingan tegar: 1) Split - Muff gandingan (Split - Muff coupling) 2) Lengan gandingan (Sleeve Coupling) 3) Kunci aci tirus (Tapered shaft lock) 4) Hirth 5) Gandingan Jenis Spinder (Spider Coupling) 6) Gandingan Jenis Mampatan (Compression Coupling) 7) Jenis piring (Flange Coupling) JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

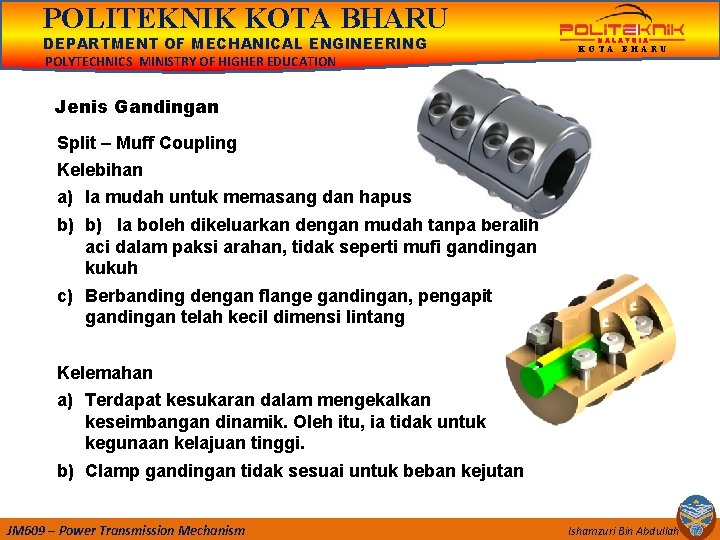

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Jenis Gandingan Split – Muff Coupling Kelebihan a) Ia mudah untuk memasang dan hapus b) b) Ia boleh dikeluarkan dengan mudah tanpa beralih aci dalam paksi arahan, tidak seperti mufi gandingan kukuh c) Berbanding dengan flange gandingan, pengapit gandingan telah kecil dimensi lintang Kelemahan a) Terdapat kesukaran dalam mengekalkan keseimbangan dinamik. Oleh itu, ia tidak untuk kegunaan kelajuan tinggi. b) Clamp gandingan tidak sesuai untuk beban kejutan JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Jenis Gandingan Lelabah (Spider Coupling) - Pembinaan jenis ini berfungsi bagi memudahkan kerja-kerja mengaliment atau pelarasan bagi komponen yang terlibat - Ia dibina dalam bentuk bulat atau bintang - Penyelenggaraan yang cepat kerana komponen mudah pakai buang. JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Jenis Gandingan Mampatan (Compression Coupling) - Digunakan pada penyambungan sistem paiping - Kegunaan bagi penyambungan antara dua permukaan tiub atau paip atau hos - Rekabentuk pada penyambungan saluran paip, permukaan yang memerlukan penyambungan terus - Komponen minimum terdiri dari jenis CBC - Proses penyambungannya ringkas dan teguh, dimana kedudukan penyambungan kedua permukaan akan diketatkan bersama - Gandinagn jenis ini, dibuat bagi menyokong kedua permukaan agar tiada kobocoran gas JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Jenis Gandingan Fleksibel (Flexible Coupling) 1) 2) 3) 4) 5) 6) 7) 8) 9) Cakera (Disc) Bendalir (Fluid) Sendi Universal (Universal Joint) Rag Bersama (Rag Joint) Perbandingan Halaju (Constraint Velocity) Gear Oldham Beam Gandingan Jenis Rantai (Chain) JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU b) Gandingan Fleksibel (Flexible Coupling) - Gandingan yang digunakan terdiri dari jenis bolehlaras - Tork kuasa penghantaran boleh dilaraskan dengan menggunakan gandingan jenis ini - Gandingan jenis ini boleh menerima kuasa dari pelbagai punca gabungan gandingan - Proses penyambungannya dan penyelenggaraannya ringkas dan mudah - Gandingan jenis ini, dibuat bagi memudahkan kerja-kerja pelarasan penghantaran kuasa JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU b) Jenis Gandingan Fleksibel (Flexible Coupling) Gandingan Piring (Disc Coupling) - Jenis ini menggunakan reka bentuk piring sebagai media penghantaran kuasa - Ia tidak memerlukan penyelenggaraan semula - Gandingan jenis ini, merangkumi piring yang terpasang terus pada punca penghantaran kuasa - Berkesan bagi penukaran sistem yang disambungkan melalui komponen (disc, gear, komponen getah) JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

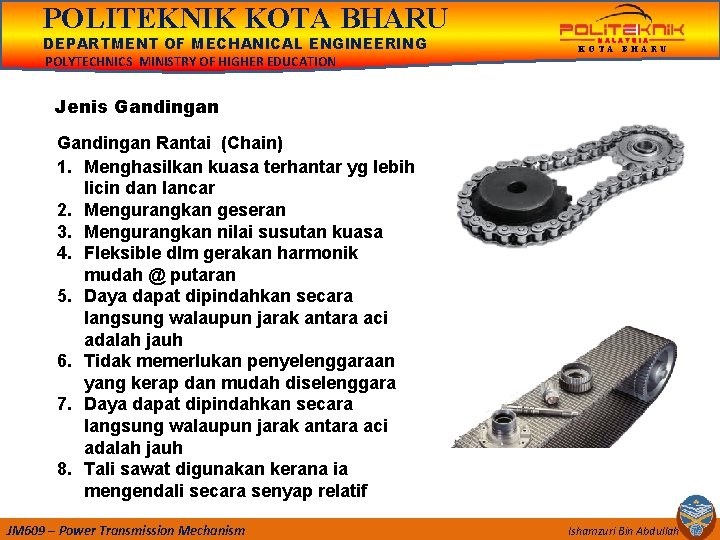

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Jenis Gandingan Rantai (Chain) 1. Menghasilkan kuasa terhantar yg lebih licin dan lancar 2. Mengurangkan geseran 3. Mengurangkan nilai susutan kuasa 4. Fleksible dlm gerakan harmonik mudah @ putaran 5. Daya dapat dipindahkan secara langsung walaupun jarak antara aci adalah jauh 6. Tidak memerlukan penyelenggaraan yang kerap dan mudah diselenggara 7. Daya dapat dipindahkan secara langsung walaupun jarak antara aci adalah jauh 8. Tali sawat digunakan kerana ia mengendali secara senyap relatif JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Jenis Penjajaran (Alignment) Alignment Parallel – offset misalignment Parallel Horizontal Parallel Vertical Symmetrical angular misalignment Parallel Horizontal Parallel Vertical JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah

POLITEKNIK KOTA BHARU DEPARTMENT OF MECHANICAL ENGINEERING POLYTECHNICS MINISTRY OF HIGHER EDUCATION M A L A Y S I A KOTA BHARU Kaedah Penyelenggaraan Gandingan (Maintenance) Mestilah sentiasa diperiksa ; - Tiada kelonggaran, kehausan pada penyambungan Sentiasa digriskan atau diminyakkan ; - Hayat yang lama pada penyambungan Sentiasa diselenggara ; - Mengikut jangka masa hayat bagi pad/getah/sel antara - Sentiasa dibuang gris lama/ tukar baru atau menukar komponen sel yang baru - Sentiasa didengar kadar bunyinya pada komponen penyambungan - Sentiasa dibersihkan/ dipasangkan penutup pada penyambungan JM 609 – Power Transmission Mechanism Ishamzuri Bin Abdullah
