Polietilén gázvezetékek hegesztett kötéseinek jellemző meghibásodásai Műanyagvizsgáló Laboratórium Kasik Zoltán 2010. szeptember 16.

Vállalatcsoport - Égáz-Dégáz Földgázelosztó Zrt. - GDF SUEZ Energia Holding Hungary Zrt. - GDF SUEZ vállalatcsoport 2010. szeptember 16. 2

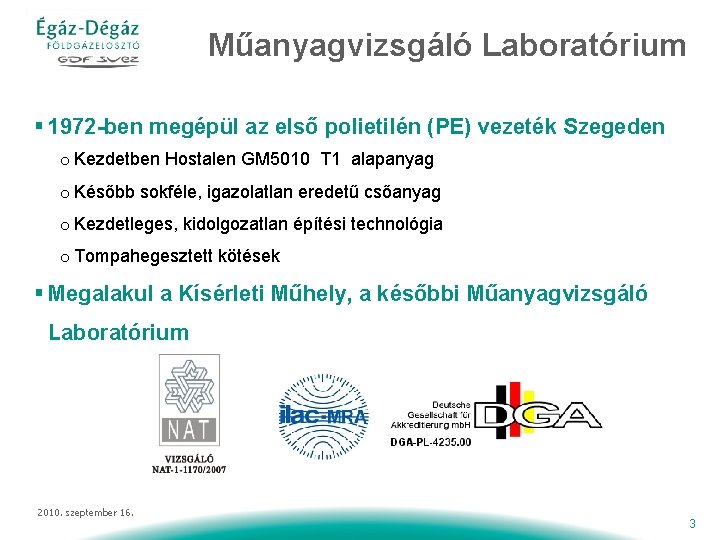

Műanyagvizsgáló Laboratórium § 1972 -ben megépül az első polietilén (PE) vezeték Szegeden o Kezdetben Hostalen GM 5010 T 1 alapanyag o Később sokféle, igazolatlan eredetű csőanyag o Kezdetleges, kidolgozatlan építési technológia o Tompahegesztett kötések § Megalakul a Kísérleti Műhely, a későbbi Műanyagvizsgáló Laboratórium 2010. szeptember 16. 3

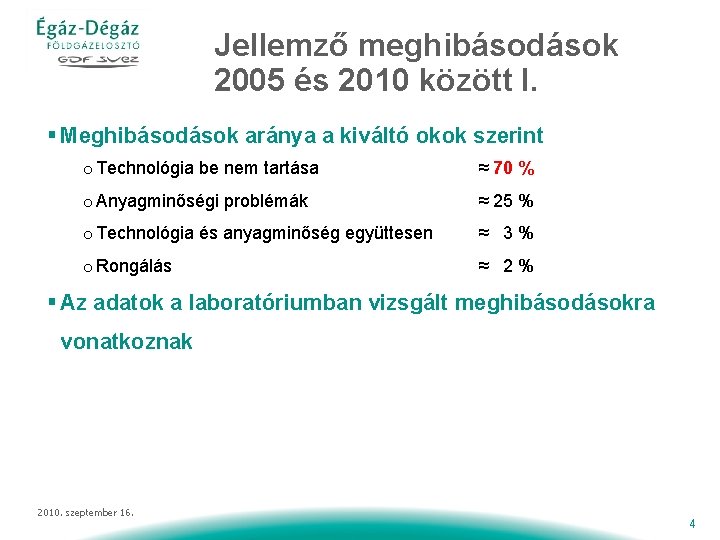

Jellemző meghibásodások 2005 és 2010 között I. § Meghibásodások aránya a kiváltó okok szerint o Technológia be nem tartása ≈ 70 % o Anyagminőségi problémák ≈ 25 % o Technológia és anyagminőség együttesen ≈ 3% o Rongálás ≈ 2% § Az adatok a laboratóriumban vizsgált meghibásodásokra vonatkoznak 2010. szeptember 16. 4

Jellemző meghibásodások 2005 és 2010 között II. § Meghibásodások aránya a hegesztési eljárások szerint o Tompa hegesztés (10320) ≈ 70 % • a legmagasabb szintű szaktudást igényli o Polifúziós tokos hegesztés (10110 ; 10120) ≈0% • nehezen lehet elrontani • a rosszul hegesztett kötés is gáztömör (egy bizonyos ideig) o Polifúziós nyereg hegesztés (10210 ; 10220) ≈ 10 % o Elektrofúziós hegesztés (20122 ; 20222) ≈ 10 % o Egyéb meghibásodások ≈ 10 % • külső hatások ( pl. : feszültség) 2010. szeptember 16. 5

Meghibásodások I. tompa hegesztés Hidegrenyomott kötés 2010. szeptember 16. 6

Meghibásodások II. tompa hegesztés Hidegrenyomott kötés 2010. szeptember 16. 7

Meghibásodások III. tompa hegesztés Hidegrenyomott kötés + palásteltérés 2010. szeptember 16. 8

Meghibásodások IV. tompa hegesztés Rövid idejű kimelegítés és/vagy alacsony összenyomó erő 2010. szeptember 16. 9

Meghibásodások V. tompa hegesztés Anyaghiba: habosodott varratdudor (PANLEX) -magas MFR érték -alacsony Oxidációs Indukciós Idő 2010. szeptember 16. 10

Meghibásodások VI/1. tompa hegesztés A csőanyagok reológiai kompatibilitása már szemrevételezéssel megkérdőjelezhető 2010. szeptember 16. 11

Meghibásodások VI/2. tompa hegesztés Folyásindex (MFR) vizsgáló berendezés Folyásgörbék 2010. szeptember 16. 12

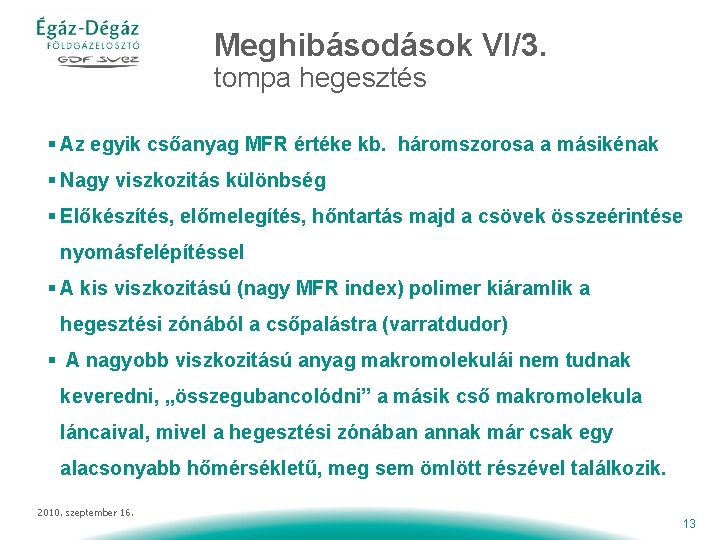

Meghibásodások VI/3. tompa hegesztés § Az egyik csőanyag MFR értéke kb. háromszorosa a másikénak § Nagy viszkozitás különbség § Előkészítés, előmelegítés, hőntartás majd a csövek összeérintése nyomásfelépítéssel § A kis viszkozitású (nagy MFR index) polimer kiáramlik a hegesztési zónából a csőpalástra (varratdudor) § A nagyobb viszkozitású anyag makromolekulái nem tudnak keveredni, „összegubancolódni” a másik cső makromolekula láncaival, mivel a hegesztési zónában annak már csak egy alacsonyabb hőmérsékletű, meg sem ömlött részével találkozik. 2010. szeptember 16. 13

Meghibásodások VII. elektrofúziós nyereg hegesztés Elégtelen felületi tisztítás, szennyező anyagok jelenléte (víz, sár, homok) - lunkerek - zárványok 2010. szeptember 16. 14

Meghibásodások VIII. elektrofúziós nyereg hegesztés Felületi előkészítés hiánya, ill. nem megfelelően eltávolított oxidálódott felületi réteg 2010. szeptember 16. 15

Meghibásodások IX. polifúziós nyereg hegesztés Rövid kimelegítés és / vagy alacsony összenyomóerő 2010. szeptember 16. 16

Meghibásodások X. polifúziós nyereg hegesztés Nyeregidom leágazásra ható folyamatos erő => feszültséggyűjtő hely Repedés iniciálódik a csőfalban, ami áthalad a hegesztési varraton is 2010. szeptember 16. 17

Konklúzió A kidolgozott Megfelelő műszaki eszközök hegesztéstechnológia alkalmazása pontos betartása Emberi tényező JÓ HEGESZTETT KÖTÉS 2010. szeptember 16. 18

Köszönöm a figyelmet! 2010. szeptember 16. 19
