Polarizzazione sostanze otticamente attive potere rotatorio polarimetro Cliccare

Polarizzazione sostanze otticamente attive potere rotatorio polarimetro Cliccare per avanzamento

Luce polarizzata vibra solo su un piano Luce normale Raggio polarizzato Polarizzazione per riflessione Luce normale vibra su infiniti piani

Un raggio luminoso normale presenta vibrazioni trasversali che avvengono perpendicolarmente alla direzione di propagazione su infiniti piani passanti per tale direzione Un raggio si dice polarizzato su un piano (piano di polarizzazione) quando le vibrazione avvengono solo su un piano (piano di vibrazione) i due piani sono tra loro perpendicolari La polarizzazione si può avere per riflessione, assorbimento, diffusione. . Direzione di propagazione Piani di vibrazione Direzione di propagazione Piano di vibrazione Piano di polarizzazione

Luce normale vibra su infiniti piani Pianodi vibrazione Direzione di propagazione Luce polarizzata Piano di polarizzazione Luce polarizzata vibra solo un piano

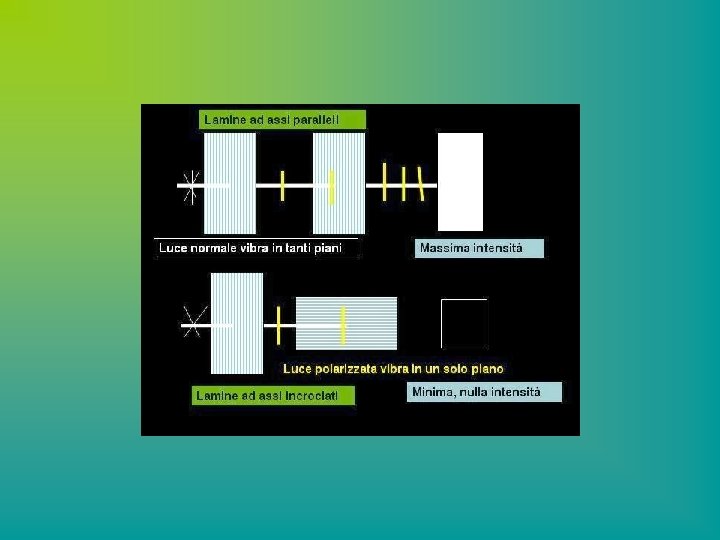

Luce normale vibrante su infiniti piani Filtri paralleli Polarizzatore: permette il passaggio dei raggi che vibrano secondo il piano di trasmissione proprio del polarizzatore (verticale) Analizzatore con piano di vibrazione parallelo a quello del polarizzatore(verticale) permette la trasmissione del raggio polarizzato massima luminosità

Luce normale vibrante su infiniti piani Filtri paralleli Polarizzatore: permette il passaggio dei raggi che vibrano secondo il piano di trasmissione proprio del polarizzatore Analizzatore con piano di vibrazione parallelo a quello del polarizzatore permette la trasmissione del raggio polarizzato luminosità massima

Luce normale vibrante su infiniti piani Filtri incrociati Polarizzatore: permette il passaggio dei raggi che vibrano secondo il piano di trasmissione proprio del polarizzatore (verticale) Analizzatore con piano di vibrazione perpendicolare a quello del polarizzatore non permette la trasmissione del raggio polarizzato luminosità nulla

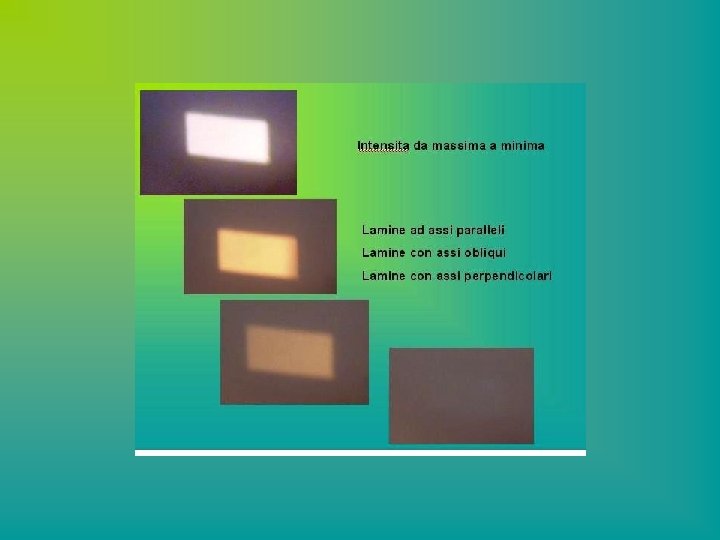

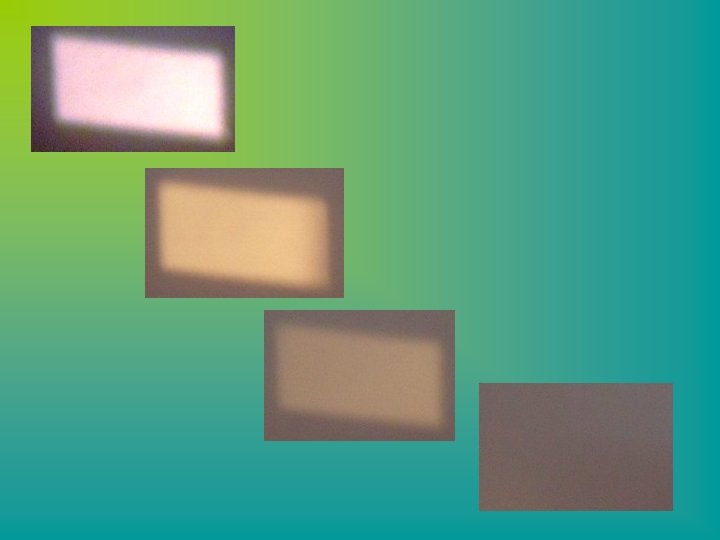

tau I 0 I I = I 0 * cos(tau)^2 Filtri con piani inclinati di tau gradi > 0 e < 90: Luminosità intermedia tra massimo e nulla Si trasmette solo la componente parallela al piano di vibrazione

tau I 0 I I = I 0 * cos(tau)^2 Filtri con piani incrociat i tau = 90° Luminosità nulla

tau I 0 I Filtri con piani paralleli tau = 0° I = I 0 * cos(tau)^2 Luminosità massima =

Sostanze otticamente attive , dotate di potere rotatorio capacità di modificare il piano di polarizzazione della luce Es. soluzione di zuccheri, proteine, carboidrai, steroidi. . (quarzo. . ) Possono essere destrogire ( deviano il piano verso destra): es. glucosio( destrosio) levogire (deviano il piano verso sinistra): fruttosio (levulosio) La rotazione varia in funzione della natura della sostanza, concentrazione della soluzione, temperatura, lunghezza d’onda, lunghezza del tubo del polarimetro usato Potere rotatorio specifico in gradi, dovuto a una soluzione contenente 1 grammo di soluto per 1 ml di soluzione in tubo lungo 1 dm alfa = rotazione in gradi osservata / dm(lunghezza)*concentrazione(g/cc^3)

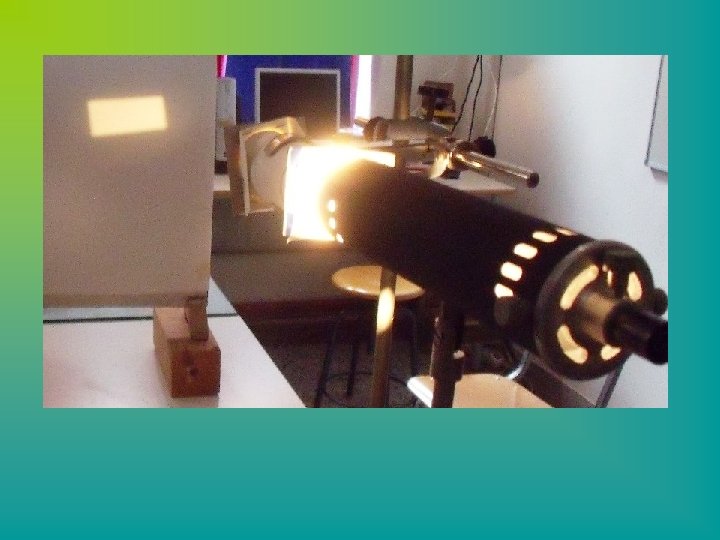

Polarimetro: misura il potere rotatorio di una sostanza otticamente attiva in soluzione Tubo dotato di lamina polarizzatrice, tubo per soluzione, lamina analizzatrice

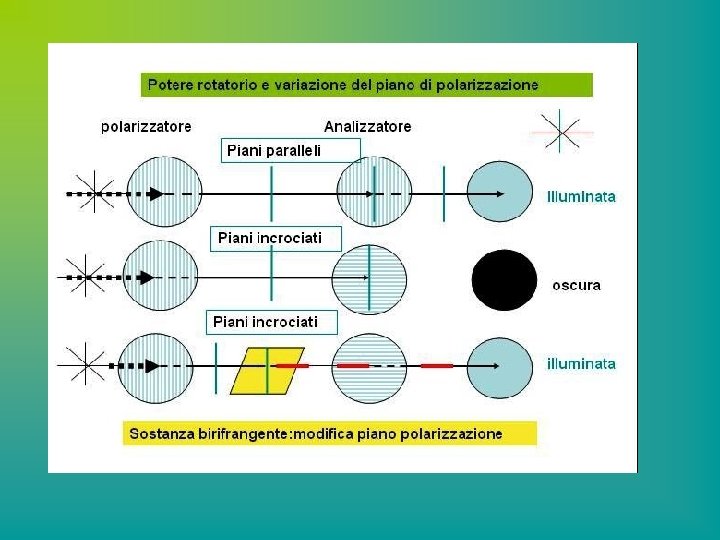

Polarimetro con lamine polarizzatrice e analizzatrice ad assi paralleli contenitore campione vuoto la luce monocromatica normale incidente su polarizzatore procede come luce polarizzata su un piano: incontra la lamina analizzatrice con asse parallelo e procede illuminando lo schermo

Polarimetro con lamine polarizzatrice e analizzatrice ad assi perpendicolari contenitore campione vuoto la luce monocromatica normale incidente su polarizzatore procede come luce polarizzata su un piano: incontra la lamina analizzatrice con asse perpendicolare e non lo attraversa: schermo oscuro

Il raggio polarizzato e deviato incidente su analizzatore si suddivide in due componenti: quella parallela alla lamina analizzatrice procede attraversandola e permettendo una debole luminosità Polarimetro con lamine polarizzatrice e analizzatrice ad assi perpendicolari contenitore campione con soluzione destrogira la luce monocromatica normale incidente su polarizzatore procede come luce polarizzata su un piano: atraversa soluzione e il piano viene ruotato alfa gradi verso destra procede deviato e incontra la lamina analizzatrice con asse perpendicolare a polarizzatrice: schermo debolmente luminoso: ruotando analizzatore di alfa gradi in modo da ottenere schermo oscuro

schermo debolmente luminoso: ruotando analizzatore di alfa gradi si riottiene schermo oscuro
