Polarizacin Fotometra Espectrofotometra Polarizacin I t Ii Polarizador

Polarización. Fotometría. Espectrofotometría

Polarización. I t( ) Ii Polarizador I t( ) LNP LP

Polarizador por absorción Polarizador dicroico

Lámina “Polaroid” Alcohol polivinílico impregnado con yodo Estirado en caliente Absorbe el campo E alineado con las moléculas I Transmite el E perpendicular a las moléculas cadenas

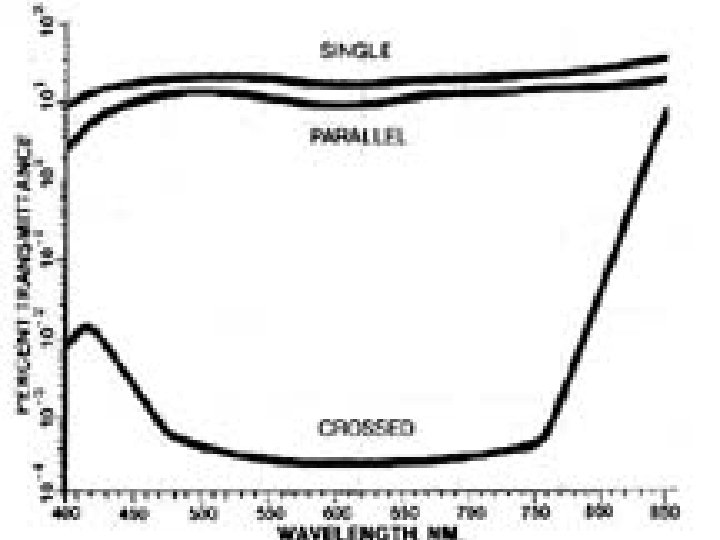

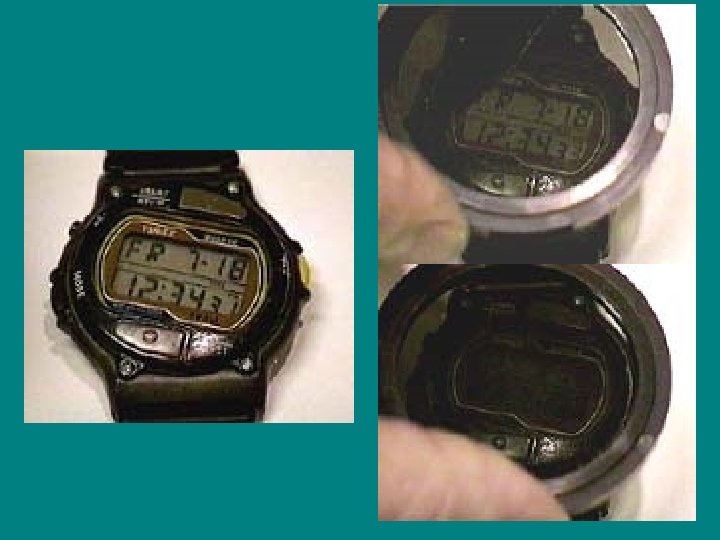

Polarizadores cruzados Dirección de transmisión LNP LP bloqueo

Ley de Malus Ei Et Dirección de transmisión Et = Ei cos It = Ii cos 2( )

Cortinas de transmisión variable

Anteojos polaroid

3 polarizadores Rotación de la dirección de vibración transmisión

Eliminación de reflejos

Polarización dispersión (scattering). por

Iluminación polarizada perpendicular

Iluminación polarizada paralela

Iluminación no polarizada LNP LP

Iluminación no polarizada LNP LP

Actividad óptica Eincid. c Edispersado Et Et l = e l c

Fotometría Mide el flujo luminoso pesado por la sensibilidad del ojo humano

1 W @ 680 nm = 12 lumenes 1 W @ 440 nm = 16 lumenes Fotometría 1 W = 683 lumenes

Intensidad de luz 1 lux = 1 lumen/m 2 Tareas comunes necesitan 250 lux Tareas de precisión necesitan 1000 lux Una cámara de trabaja con 1 lux video

Intensidad de luz 2 R R P 555 nm I I(lux) = P 555 nm(W) x 683 I/4 2 /4 R

Intensidad de luz 5 % de 50 W emitido en el visible 2 = 2, 5 W = 1707/ 4 R lux Una cámara trabaja con 1 lux R = 5, 8 m

Espectrofotómetro obturador Lente muestra ranura red Lente Lámpara de tungsteno >325 nm Lámpara de deuterio <325 nm 1024 detectores de Si 200< <1100 nm Diagrama óptico de un espectrofotómetro

Espectroradiómetro I 1( ) I 2( ) , nm Cubeta con solvente + muestra

Espectroradiómetro A ( ) absorbancia A = -log (I 1 / I 2) c , nm l A = ( ) l c

Bicromato de potasio A 350 = 0. 7; l = 1 cm; c = 60 mg/l Bicromato de potasio 350 = 0. 12 litro/cm mg
