Polarizacija Procesi nastajanja polarizirane svjetlosti a refleksija b

Polarizacija • Procesi nastajanja polarizirane svjetlosti: • a) refleksija • b) raspršenje • c) dvolom • d) dikroizam

Brewsterov kut upadna zraka reflektirana zraka lomljena zraka (a) Kad nepolarizirano svjetlo pada na reflektirajuću površinu, reflektirana i lomljena zraka su djelomično polarizirane. (b) reflektirana zraka je potpuno polarizirana kada kut refleksije i kut loma zatvaraju kut od 90. Tada je upadni kut jednak kutu polarizacije θP, koji zadovoljava jednadžbu n = tg θP

Za potpunu polarizaciju reflektirane zrake: to je: odnosno: Upadni kut pod kojim dolazi do potpune polarizacije reflektirane zrake naziva se Brewsterov kut θP Tu jednadžbu nazivamo Brewsterovim zakonom. Reflektirana svjetlost je tada potpuno polarizirana, a lomljena svjetlost je djelomično polarizirana pri čemu su njihove ravnine polarizacije međusobno okomite.

Brewsterov kut P 1781 -1868 Brewster Windows in Lasers

Fresnelove jednadžbe • Svjetlost prelazi iz optičkog sredstva indeksa loma n 1 u sredstvo indeksa loma n 2, dolazi do: • refleksije (prema zakonu refleksije); taj dio svjetlosti opisujemo s koef. refleksije r • loma (Snellov zakon loma); taj dio svjetlosti opisujemo s koef. transmisije t

Fresnelove jednadžbe • Kutevi reflektirane i transmitirane (lomljene) zrake su opisani zakonom refleksije i Snellovim zakonom loma. • Amplitude reflektiranog i transmitiranog električnog polja opisane su Fresnelovim jednadžbama. • Definiramo: • amplitude koeficijenata refleksije i transmisije: • Reflektanciju (intenzitet koeficijenta refleksije): • • Transmitanciju (intenzitet koeficijenta transmisije):

Fresnelove jednadžbe • Izračun od R i T ovisi o polarizaciji svjetlosti: • Rs: ako je svjetlost polarizirana okomito na ravninu kojom prolazi (s- polarizacija) • Rp: ako je svjetlost polarizirana paralelno s ravninom kojom prolazi (p- polarizacija) • Ts=1 -Rs • Tp=1 -Tp • Ako je upadna svjetlost nepolarizirana

Fresnelove jednadžbe • Uz izraz za Snellov zakon • Fresnelove jednadžbe poprimaju oblik • Za koeficijent refleksije • Za reflektanciju:

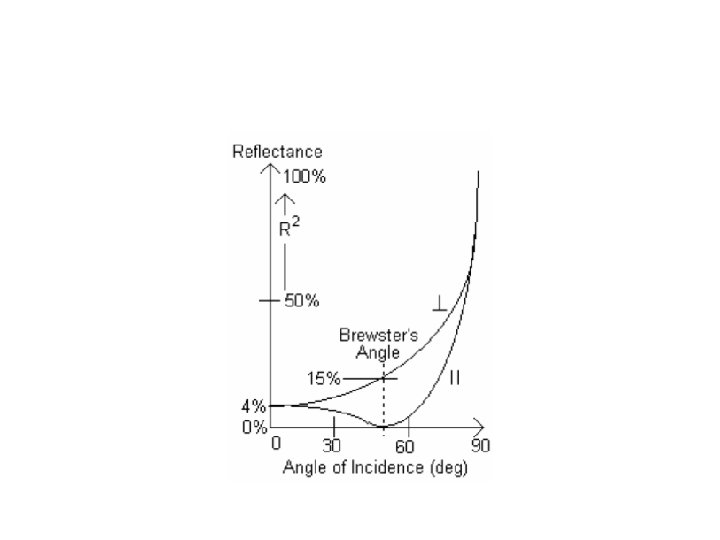

Fresnelove jednadžbe • Kada svjetlost ide iz optički rjeđeg u optički gušće sredstvo • Ali za što znači da je sva upadna svjetlost koja je polarizirana paralelno s ravninom upada transmitirana. • Taj kut upada je Brewsterov kut

• Metal (Aluminij) • Dielektrik (staklo)

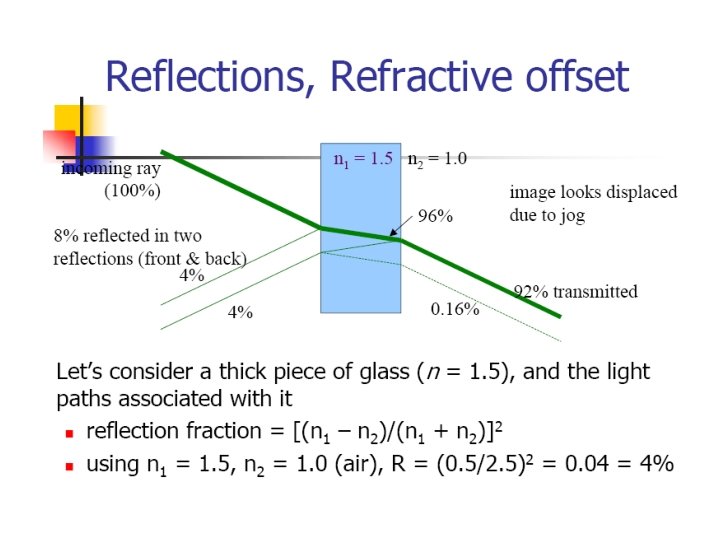

Fresnelove jednadžbe • Zrcalna refleksija je opisana Fresnelovim jednadžbama. U specijalnom slučaju kada zraka svjetlosti dolazi okomito na papir (znači, kut upada =0) zrcalna refleksija ovisi samo o indeksu loma sredstva iz kojeg dolazi n 1 i u koje ulazi n 2: • Celuloza ima indeks loma n 2=1, 5 i za slučaj kad se papir nalazi u zraku: • R= 0, 04 ili 4%, T= 96%, što znači da skoro sva svjetlosti ulazi u papir. • S obzirom da papir nema veliki koeficijent transmisije, velik dio upadnog zračenja je apsorbiran, odnosno raspršen unutar sredstva.

Fresnelove jednadžbe

• Ako je površina papira osvijetljena sa svjetlošću koja je polarizirana okomito ili paralelno sa ravninom upada, svjetlost koja se zrcalno reflektira ima isti smjer polarizacije, dok je dio svjetlosti koji ulazi u papir brzo depolariziran zbog višestrukog raspršenja i drugih interakcija (birefrigence). • Znači, ako se koriste različiti smjerovi polarizacije za osvijetljenje uzorka i detekciju svjetlosti nakon interakcije (koristimo denzitometar sa filtrom koji ne propušta svjetlost istog smjera polarizacije kao što je upadna) detektirat će se samo svjetlost koja dolazi iz unutrašnjosti papira, a ne ona koja se zrcalno reflektira.
