Pojačavač u spoju sa zajedničkim emitorom Pojam: Jednosmerni režim rada pojačavača Tranzistor obično koristimo kao pojačavač naizmeničnih signala. Da bi tako funkcionisao spojeve tranzistora moramo propisno polarisati. Polarizaciju, radi uštede, obavljamo pomoću jednog izvora i otpornika. Odvajanje jednosmernog od naizmeničnog signala na ulazu i izlazu pojačavača vršimo pomoću kondenzatora Cs 1 i Cs 2. Kada na ulaz ovako sklopljenog pojačavača ne dovodimo ulazni signal kažemo da on radi u jednosmernom režimu. Jednosmernim režimom kod tranzistorskog pojačavača postavljamo radnu pravu i radnu tačku. Cs 1 Ib Ic Rb Rc + Cs 2 E- Rp Sl. 1. Tranzistor kao pojačavač u spoju sa zajedničkim emiterom

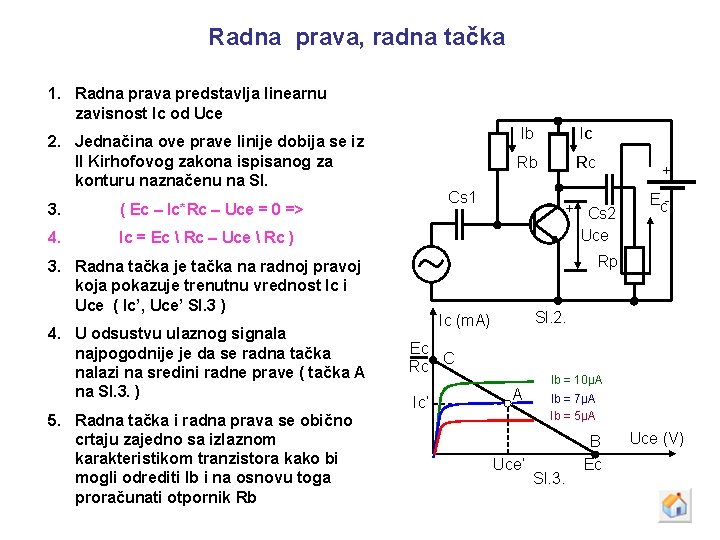

Radna prava, radna tačka 1. Radna prava predstavlja linearnu zavisnost Ic od Uce 2. Jednačina ove prave linije dobija se iz II Kirhofovog zakona ispisanog za konturu naznačenu na Sl. 3. ( Ec – Ic*Rc – Uce = 0 => 4. Ic = Ec Rc – Uce Rc ) 5. Radna tačka i radna prava se obično crtaju zajedno sa izlaznom karakteristikom tranzistora kako bi mogli odrediti Ib i na osnovu toga proračunati otpornik Rb Ic Rb Rc Cs 1 + + Cs 2 Uce Ec- Rp 3. Radna tačka je tačka na radnoj pravoj koja pokazuje trenutnu vrednost Ic i Uce ( Ic’, Uce’ Sl. 3 ) 4. U odsustvu ulaznog signala najpogodnije je da se radna tačka nalazi na sredini radne prave ( tačka A na Sl. 3. ) Ib Sl. 2. Ic (m. A) Ec Rc C Ic’ A Uce’ Ib = 10µA Ib = 7µA Ib = 5µA Sl. 3. B Ec Uce (V)

Grafičko objašnjenje rada tranzistorskog poj. Ic (m. A) Prenosna karakteristika Izlazna karakteristika A Uce (V) Ib (µA) u 2 u 1 Ube (V) Izlazni signal t Ulazna karakteristika Ib (µA)

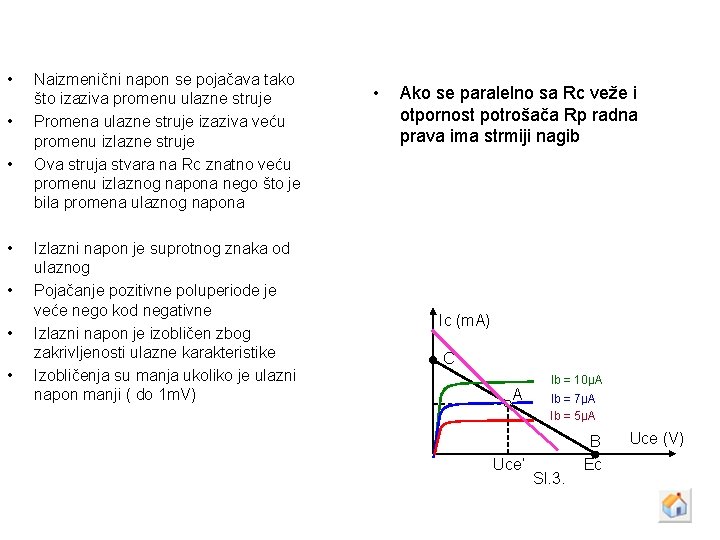

• • Naizmenični napon se pojačava tako što izaziva promenu ulazne struje Promena ulazne struje izaziva veću promenu izlazne struje Ova struja stvara na Rc znatno veću promenu izlaznog napona nego što je bila promena ulaznog napona Izlazni napon je suprotnog znaka od ulaznog Pojačanje pozitivne poluperiode je veće nego kod negativne Izlazni napon je izobličen zbog zakrivljenosti ulazne karakteristike Izobličenja su manja ukoliko je ulazni napon manji ( do 1 m. V) • Ako se paralelno sa Rc veže i otpornost potrošača Rp radna prava ima strmiji nagib Ic (m. A) C A Uce’ Ib = 10µA Ib = 7µA Ib = 5µA Sl. 3. B Ec Uce (V)

Uticaj promene položaja radne tačke Ic (m. A) Prenosna karakteristika Izlazna karakteristika A Uce (V) Ib (µA) u 2 u 1 Ube (V) Izlazni signal t Ulazna karakteristika Ib (µA) Pokreni / Zaustavi

Razlozi i načini za promenu položaja radne tačke Promena temperature poluprovodnika je glavni uzrok koji na tranzistor utiče višestruko: • menja ulaznu karakteristiku odnosno napon Ube • menja koeficjent strujnog pojačanja h 21 e • menja inverznu struju kolektorskog spoja Sve ove promene dovode do menjanja kolektorske struje Ic i napona Uce a samim tim do pomeranja radne tačke. Ic (m. A) Ec Rc Ib = 10µA Ib = 7µA Ib = 5µA A Ic Uce Ic (m. A) Ec Uce (V) Ec Rc A’ Ib = 10µA Ib = 7µA Ib = 5µA Ic’ Ec Rc Ic’’ Ic (m. A) Uce’ Ec Uce (V) Ib = 10µA A’’ Ib = 7µA Ib = 5µA Uce (V) Ec Uce’’ Sl. 4 a, b, c

Slike Pojačavači sa stabilizacijom radne tačke +10 V Rc 10 kΩ 2 kΩ + m. A Ic 2, 5 MΩ + + µA Cs 1 + +10 V Rc 2, 5 MΩ 2 kΩ + m. A + Ib µA Zadatak + + Ube + Uce Uc + Ub Rb 2 27 kΩ Sl. 3 Tabele Cs 2 2 kΩ Ic Sl. 2 m. A Rc Rb 1 75 kΩ Sl. 1 Ic I 1 +10 V Re 1 kΩ Ce Ue
