Pogonske karakteristike centrifugalne pumpe
pumpe ili pumpe • hidraulički strojevi – prijenos energije na tekućine i povišenje tlaka • prebacivanje tekućine ili muljevite tvari Podjela : - prema namjeni - prema količini - prema izvedbi - prema dobavnoj visini
Podjela pumpi prema izvedbi stapne i klipne pumpe – pravocrtno gibanje centrifugalne, vijčane i zupčaste pumpe – rotacijsko gibanje mlazne pumpe – posebni tip bez pokretnih dijelova
Centrifugalna crpka Glavni dijelovi centrifugalne pumpe : - pokretni dio (rotor) - rotirajuće vratilo (osovina) - nepokretni dio (stator) Konstrukcijske dijelove centrifugalne pumpe prikazuje video 1
tok tekućine s usisa prema tlačnoj strani djelovanjem centrifugalne sile (impeler) fluid teče kroz impeler, čestice se ubrzavaju; njihova kinetička energija raste kinetička energija se dijelom pretvara u potencijalnu energiju Princip rada centrifugalne pumpe prikazuje video 2
Specifična energija dobave pumpe povećanje specifične energije kapljevine pri prolazu kroz crpku :
Visina dobave pumpe u slučaju kad su spremnici pod atmosferskim tlakom : u slučaju kad su spremnici tlačni :
Specifična usisna energija pumpe najmanja vrijednost zbroja specifične energije apsolutnog tlaka i specifične kinetičke energije na najvišem mjestu (ili u sredini) poprečnog presjeka na ulazu u crpku, umanjenog za specifičnu energiju tlaka isparavanja kapljevine :

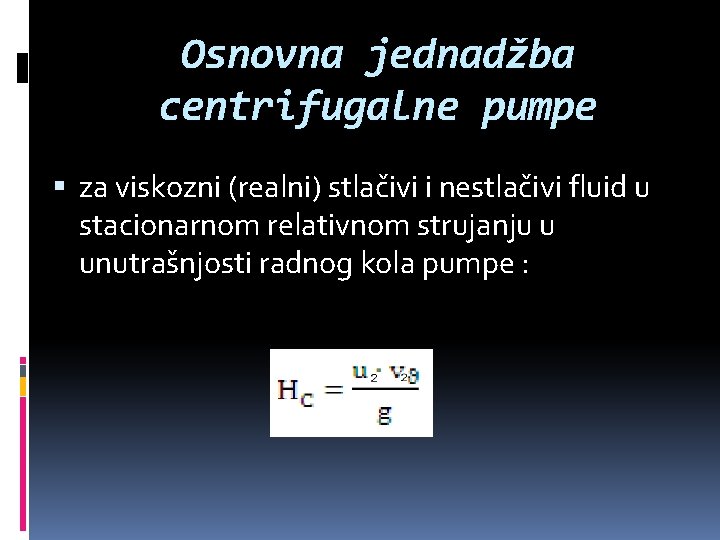

Osnovna jednadžba centrifugalne pumpe za viskozni (realni) stlačivi i nestlačivi fluid u stacionarnom relativnom strujanju u unutrašnjosti radnog kola pumpe :
Eulerova jednadžba centrifugalne pumpe - valjana za nestlačiv fluid i jednodimenzijsko strujanje kroz lopatične kanale :
Izrada pogonske karakteristike pumpe ispitivanje pumpe - pri konstantnoj brzini rotacije mijenja se protok tokom ispitivanja mjeri se protok, porast tlaka kroz crpku i pogonska snaga računa se ukupna djelotvornost pumpe :
temeljem mjerenih i izračunatih podataka, crtaju se krivulje visine, pogonske snage i ukupne djelotvornosti pumpe u funkciji protoka:
Utjecaj viskoznosti fluida na rad pumpe viskozni fluidi imaju visok unutarnji otpor tečenju gubici trenja i trenje diska je povećani niski stupac fluida i velika pogonska snaga utjecaj na gubitke curenja, viskoznost smanjuje protok pumpe i u području maksimalne djelotvornosti.

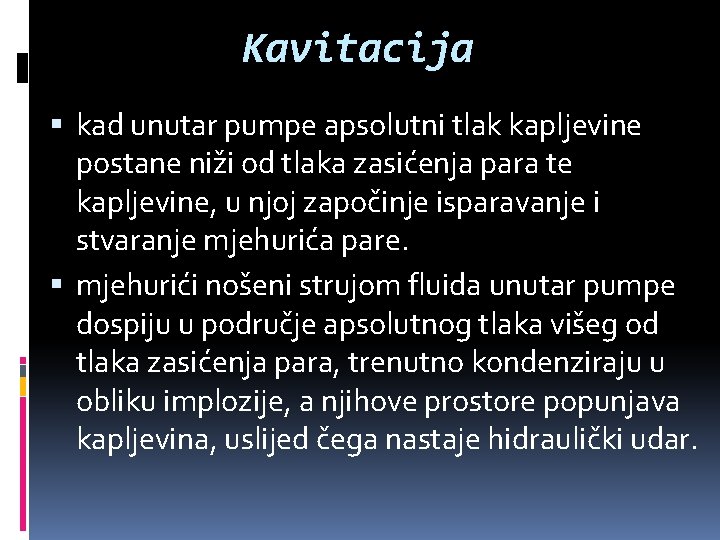

Kavitacija kad unutar pumpe apsolutni tlak kapljevine postane niži od tlaka zasićenja para te kapljevine, u njoj započinje isparavanje i stvaranje mjehurića pare. mjehurići nošeni strujom fluida unutar pumpe dospiju u područje apsolutnog tlaka višeg od tlaka zasićenja para, trenutno kondenziraju u obliku implozije, a njihove prostore popunjava kapljevina, uslijed čega nastaje hidraulički udar.
Mjesta izložena kavitaciji u centrifugalnoj pumpi : zadnja površina lopatica u predjelu ulaza tekućine mjesta izložena promjeni smjera kretanja tekućine suženja presjeka strujanja Sprijećavanje pojave kavitacije : smanjenjem visine crpljenja crpljenje hladne tekućine (vode) ako je moguće dobrim brtvljenjem usisnih cijevi finom i pažljivom obradom površina lopatica
Višestupanjska centrifugalna crpka radna karakteristika stupnja određuje protok broj stupnjeva određuje ukupno stvorenu visinu stupca fluida i potrebnu pogonsku snagu svaki stupanj crpi isti obujam fluida i stvara jednaku razliku tlaka pa će ukupna razlika tlaka biti jednaka sumi svih razlika Višestupanjsku centrifugalnu crpku prikazuju video 3 i video 4
HVALA NA PAŽNJI !
