Podstawy Elektroniki Prowadzcy Prof dr hab Zbigniew Lisik
Podstawy Elektroniki Prowadzący: Prof. dr hab. Zbigniew Lisik Katedra Przyrządów Półprzewodnikowych i Optoelektronicznych pokój: 116 e-mail: zbigniew. lisik@p. lodz. pl Program: wykład - 15 h laboratorium - 15 h wizyta w laboratorium technologicznym - 4 h Podstawy Elektroniki - Mechatronika 1
Materiały półprzewodnikowe Metal Półprzewodnik T Izolator T T Podstawy Elektroniki - Mechatronika 2
Materiały półprzewodnikowe Podstawowe półprzewodniki: Si Ge Ga. As Si. C Ge-Si - krzem - german - arsenek galu - węglik krzemu - krzemogerman Podstawy Elektroniki - Mechatronika 3
Krzem (T=0 K) Si Si Si Si Si Model pasmowy: WC Wg WV Podstawy Elektroniki - Mechatronika 4
Krzem (T>0 K) Si Si Si Si Generacja pary dziura-elektron Model pasmowy: WC WV Podstawy Elektroniki - Mechatronika 5
Krzem domieszkowany Si Si Si Ga Si Si As Si Podstawy Elektroniki - Mechatronika Ga akceptor As donor WC WD WA WV 6
Krzem domieszkowany Si Si Si Ga- Si Si As+ Si Podstawy Elektroniki - Mechatronika Ga akceptor As donor WC WD WA WV 7
Koncentracja nośników Bilans ładunku: nd + N a + n T = p. T + N d + p a n 0 + N A = p 0 + N d n 0 - koncentracja równowagowa elektronów p 0 - koncentracja równowagowa dziur Typy półprzewodników: Na > Nd pp 0 > np 0 typ p Na < Nd pn 0 < nn 0 typ n Na = Nd p 0 = n i typ i Podstawy Elektroniki - Mechatronika 8
Koncentracja nośników ln n 0 ln p 0 Typ n n 0 = n d + n T p 0 = p T ni p 0 T Ti Ts TS – temperatura wyczerpania stanów Ti – temperatura przejścia w stan samoistny Podstawy Elektroniki - Mechatronika WC WD WV 9
Koncentracja nośników ln n 0 ln p 0 Typ n n 0 = n d + n T p 0 = p T ni p 0 T ρ Ti Ts TS – temperatura wyczerpania stanów Ti – temperatura przejścia w stan samoistny Podstawy Elektroniki - Mechatronika Ts Ti T ρ ~ (n 0 + p 0) ρ – rezystywność 10
Koncentracja nośników Koncentracje równowagowe: n 0 , p 0 n WC p WV h Koncentracje nierównowagowe: n = n 0 + n p = p 0 + p Koncentracje nadmiarowe: n , p Podstawy Elektroniki - Mechatronika zwykle: n = p 11
Rekombinacja Szybkość rekombinacji: WC h g n 0 R WV n n = n 0 + n n = n 0 exp (-t/ ) - czas życia t n(3 ) = 0. 05 n 0 Podstawy Elektroniki - Mechatronika 12
Prąd unoszenia Ruch chaotyczny Pole elektryczne przyspiesza elektrony: F = q. E a = F/m E = 0 vth = f(T) v. E = at v. E v = vth + v. E Prędkość unoszenia: vu = m. E vu µ - ruchliwość Podstawy Elektroniki - Mechatronika t 13
Prąd unoszenia elektrony dziury vue = mn. E vuh = mp. E Jue = qnvue = qnmn. E Juh = qpvuh = qpmp. E Prawo Ohma dla półprzewodnika: Ju= Jue + Juh = q(nmn + pmp)E = s. E Podstawy Elektroniki - Mechatronika 14
Prąd dyfuzyjny Jde Jdh Jde = q. Dngrad n Jdh = -q. Dpgrad p Równania transportu: Je = q(nmn. E + Dngrad n) Jh = q(pmp. E - Dpgrad p) Podstawy Elektroniki - Mechatronika 15
Równania ciągłości Je 1 n, p Je 2 Jh 1 g, R Jh 2 x 1 D 3 D Podstawy Elektroniki - Mechatronika 16
Układ równań struktury półprzewodnikowej Równania transportu: Je = q(nmn. E + Dngrad n) Jh = q(pmp. E - Dpgrad p) Równania ciągłości: Równanie Poissona: Równanie Kirchhoffa: J = Je + Jh Podstawy Elektroniki - Mechatronika 17
Wstrzykiwanie nośników n 0 R = n/ g=0 E=0 n(x) = ? n 0 L = (D )0. 5 droga dyfuzji n(w)=0 w x j(0) j(w) β ≈1 L> w β = j(w)/j(0) β – współczynnik transportu j(x) = q D grad (Δn) n 0 w j(0) > j(w) 0<β <1 L w n 0 w Podstawy Elektroniki - Mechatronika j(w) = 0 β =0 L< w w 18
Złącze p-n Bezpośrednio po „zetknięciu” dwóch półprzewodników A Jde p K n Jdh pp >> pn np << nn W stanie równowagi QN QN SCR A p E n K Juh Jde Jue Podstawy Elektroniki - Mechatronika 19
Złącze p-n w stanie równowagi SCR E A nn 0 pp 0 np 0 p K n pn 0 b UAK = 0 a ID = 0 VD - potencjał dyfuzyjny Podstawy Elektroniki - Mechatronika 20
Złącze p-n w stanie przewodzenia pp 0 np nn 0 p 0 n pn 0 SCR A pp 0 nn 0 n p K pn 0 b UAK > 0 a ID = f(UAK) > 0 Podstawy Elektroniki - Mechatronika 21
Złącze p-n w stanie blokowania pp 0 np SCR A np 0 E pp 0 nn 0 n pn 0 n p K pn 0 b UAK < 0 a ID = f(UAK) < 0 Podstawy Elektroniki - Mechatronika 22
Dioda idealna SCR A pp 0 K np 0 nn 0 p K n pn 0 Obszar złącza ID Charakterystyka diody idealnej Is 0 UD Is 0 – prąd nasycenia Podstawy Elektroniki - Mechatronika 23
Współczynnik wstrzykiwania SCR A pp 0 nn 0 p n Współczynnik wstrzykiwania elektronów: K pn 0 Jej Je Jhj Jh Współczynnik wstrzykiwania dziur: Obszar złacza Podstawy Elektroniki - Mechatronika 24
Pojemności w diodzie Pojemność złączowa: p Q w 1 U 1 n Q w 2 U 1 + DU Q Cj = U Podstawy Elektroniki - Mechatronika 25
Pojemności w diodzie Pojemność dyfuzyjna: Q p 2 U 1 + DU p 1 U 1 n 2 U 1 + DU n 1 U 1 Podstawy Elektroniki - Mechatronika Q CD = U 26
Dioda idealna a rzeczywista Rsp DI Rsn E pp 0 n p Ju – prąd upływu Gu DI Cj Cd Rs Gu Rs – rezystancja szeregowa Gu – konduktancja upływu Cj – pojemność złączowa Cd – pojemność dyfuzyjna DI – dioda idealna Podstawy Elektroniki - Mechatronika 27
Dioda idealna a rzeczywista Napięcie przebicia: DI Rs Gl DI+Rs+Gl ID Rodzaje przebić: ● lawinowe ● Zenera ● skrośne Ubr UD Podstawy Elektroniki - Mechatronika 28
Przełączanie diody R E t E EF D ER E IF I tf t t ER ts IR IF = EF/R Podstawy Elektroniki - Mechatronika IR = ER/R 29
Tranzystor bipolarny L> w n 0 E Jh JE Je R Jh. C C JC B JC = Jh. C = Jh = JE Typowe warunki pracy: UBE - przewodzenie UBC - blokowanie Podstawy Elektroniki - Mechatronika j(0) j(w) β ≈1 w E C B p-n-p Współczynnik wzmocnienia JC/JE 30
Tranzystor bipolarny jako czwórnik I 1 I 2 Układ U 1 WE WY U 2 elektroniczny U 1 = h 11 I 1 + h 12 U 2 I 2 = h 21 I 1 + h 22 U 2 Układ wspólnego emitera OE IC IB Współczynnik wzmocnienia IC/IB UCE UBE Podstawy Elektroniki - Mechatronika 31
Tranzystor bipolarny w układzie OE IC IB Charakterystyka wyjściowa IB=0 UCE Obszar nasycenia Obszar aktywny Obszar odcięcia Podstawy Elektroniki - Mechatronika 32
Tranzystor bipolarny jako inwerter EC IC EC/RL RL UWE 0 UWY 1 EC UCE Podstawy Elektroniki - Mechatronika 33

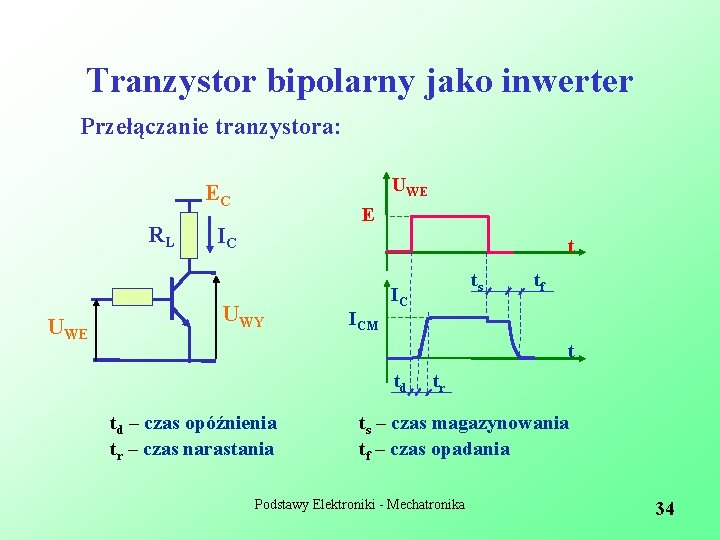

Tranzystor bipolarny jako inwerter Przełączanie tranzystora: UWE EC RL UWE E IC t UWY ICM ts IC tf t td td – czas opóźnienia tr – czas narastania tr ts – czas magazynowania tf – czas opadania Podstawy Elektroniki - Mechatronika 34
Tranzystor polowy D S p+ S n - kanał D G JFET G · · · Prąd płynie od źródła do drenu Złącze bramka-kanał jest spolaryzowane wstecznie Nie ma wstrzykiwania nośników Prąd przenoszą tylko nośniki większościowe Regulacja szerokości kanału napięciem bramka-kanał Podstawy Elektroniki - Mechatronika 35
Charakterystyka przejściowa JFET 1 S p + D n UGS = 0 UDS – małe ID ( UD ) = I 1 1 S D 0 < UGS < Up UDS – małe ID ( UD ) < I 1 D UGS = Up UDS – małe ID ( UD ) = 0 I 1 2 G 2 ID 3 UP UGS G 3 S G Podstawy Elektroniki - Mechatronika UP - napięcie odcięcia 36
Charakterystyka wyjściowa JFET S 1 p + D n UGS = 0 UDS = 0 ID = 0 Obszar liniowy Obszar nasycenia G S 2 D UGS = 0 UDS < Up 0 < IDSS G 3 S ●P D UGS = 0 UDS = Up ID = IDSS 3 ID 2 1 UGS = 0 UGS = Up UP UDS G IDSS - prąd nasycenia drenu Podstawy Elektroniki - Mechatronika 37
Struktura MIS zasada działania Jeżeli do kontaktów S i D zostanie przyłożone napięcie UDS, popłynie pomiędzy nimi prąd ID: S + UDS ID - D L n ID = UDS/RDS gdzie RDS rezystancja pomiędzy kontaktami D i S warstwy o grubości L RDS ~ 1/n. L Podstawy Elektroniki - Mechatronika 38
Struktura MIS zasada działania Jeżeli do kontaktów S i D zostanie przyłożone napięcie UDS, popłynie pomiędzy nimi prąd ID: S + G - D n B ID = UDS/RDS gdzie RDS rezystancja pomiędzy kontaktami D i S warstwy o grubości L RDS ~ 1/n. L Podstawy Elektroniki - Mechatronika 39
Struktura MIS zasada działania Jeżeli napięcie UGB > 0 jest przyłożone do kondensatora CGB, na okładkach zgromadzi się ładunek QG – dodatni na G i ujemny na górnej powierzchni struktury półprzewodnikowej. G + S + + + + + _ _ _ _ _ D n QG = UGB CGB B - Dielektryk np. Si. O 2 W warstwie przewodzącej prąd koncentracja elektronów rosnie prowadząc do zmniejszenia się rezystancji RDS , czemu towarzyszy wzrost prądu ID przy niezmienionej wartości napięcia UDS. Podstawy Elektroniki - Mechatronika 40
Tranzystor polowy MOSFET S G D n+ G S D n+ n n B Tranzystor z kanałem wbudowanym p S B G n+ D n+ Tranzystor z kanałem zaindukowanym p B Podstawy Elektroniki - Mechatronika 41
Tranzystor polowy MOSFET G S p+ D G S p+ n+ PMOS NMOS n D n+ p B B Układ scalony S B G D S G D podłoże S G D Tranzystor MOS Podstawy Elektroniki - Mechatronika 42
Tranzystor polowy MOSFET zasada działania S G p+ D p+ n B B G S p+ D p+ n B G G + + + _ _ _ B QCGB = 0 UCGB = 0 QCGB 0 UCGB > 0 QCGB = Qwbudowane + Qdostarczone UCGB = UCwbudowane + UGB Podstawy Elektroniki - Mechatronika 43
Tranzystor z kanałem indukowanym G S p+ D p+ n G S p+ n D p+ UGS = 0 · koncentracja n przy powierzchni większa (stany powierzchniowe), · nie ma prądu drenu UGS = UT (napięcie progowe) · stan samoistny przy powierzchni (n 0=p 0), · nie ma prądu drenu UGS > UT · przy powierzchni warstwa inwersyjna typu p tworzy kanał · prąd drenu zaczyna płynąć Podstawy Elektroniki - Mechatronika 44
Tranzystor z kanałem indukowanym normalnie nieprzewodzący D D B G S ID ID S UGS = UT UT UDS UGS Charakterystyka przejściowa Charakterystyka wyjściowa Podstawy Elektroniki - Mechatronika 45
Układy scalone Układ scalony - przyrząd półprzewodnikowy zawierający w jednej strukturze półprzewodnikowej cały obwód elektryczny z: · przyrządami półprzewodnikowymi (diody, tranzystory) · elementami biernymi (rezystory, kondensatory) · połączenia międzyelementowe (tzw. layout z Al lub Cu) 1958 - pierwszy układ scalony w Bell Lab. (Kilby) Podstawy Elektroniki - Mechatronika 46
Układy scalone - podziały Bipolarne - podstawowy element tranzystor bipolarny Unipolarne - podstawowy element tranzystor polowy MOS Analogowe - sygnały wejściowe i wyjściowe ciągłe Cyfrowe - sygnały wejściowe i wyjściowe Cyfrowe dyskretne (logiczne ” 0” i ” 1”) Podstawy Elektroniki - Mechatronika 47
Cyfrowe IC - podziały Technologie Bipolarne: TTL - Transistor-Transistor Logic ECL - Emiter Coupled Logic I 2 L - Integrated Injection Logic Technologie Unipolarne: NMOS - tylko tranzystory z kanałem typu n PMOS - tylko tranzystory z kanałem typu p CMOS - Complementary MOS, oba typy Podstawy Elektroniki - Mechatronika 48
Technologia CMOS P+ n+ warstwa p- n-well polikrzem podłoże p+ tlenek podbramkowy tlenek izolacyjny II Podstawy Elektroniki - Mechatronika metalizacja II pasywacja 49
Układy logiczne - Inwerter EC E Element obciążający Uwe Element sterujący RL UWY UWE Uwy Schemat blokowy Symbol Uwe Podstawy Elektroniki - Mechatronika Uwy 50
Inwertery - bramka NMOS UDD Charakterystyka przejściowa Uwy TL UGG UDD Uwy CL TD UT(TD) Uwe zwykle: UGG=UDD Uwe CL - pojemność obciążenia (kolejne bramki oraz doprowadzenia) Dla logicznego Wwy = ” 0” płynie stały prąd obciążenia Podstawy Elektroniki - Mechatronika 51
Inwertery - bramka CMOS UDD Charakterystyka prądowa ID TL Uwy Uwe TD CL UTn Uinv Uwe UDD-UTp Prąd płynie tylko przy przełączaniu Podstawy Elektroniki - Mechatronika 52
Elementy logiczne Suma - OR Podstawy Elektroniki - Mechatronika 53
Elementy logiczne Iloczyn - AND Podstawy Elektroniki - Mechatronika 54
Elementy logiczne Bramka - NOR Podstawy Elektroniki - Mechatronika 55
Elementy logiczne Bramka - AND Podstawy Elektroniki - Mechatronika 56
Elementy logiczne Bramka – Exclusive OR Podstawy Elektroniki - Mechatronika 57
Elementy logiczne Suma - OR Podstawy Elektroniki - Mechatronika 58
