Podstawowe sposoby obróbki skrawaniem WIERCENIE BUDOWA WIERTAREK OPERACJE WIERTARSKIE Ślusarz Prudnik 2009

WIERCENIE

Co to jest wiercenie ? Wierceniem nazywa się wykonywanie otworów w pełnym materiale za pomocą narzędzia skrawającego zwanego wiertłem

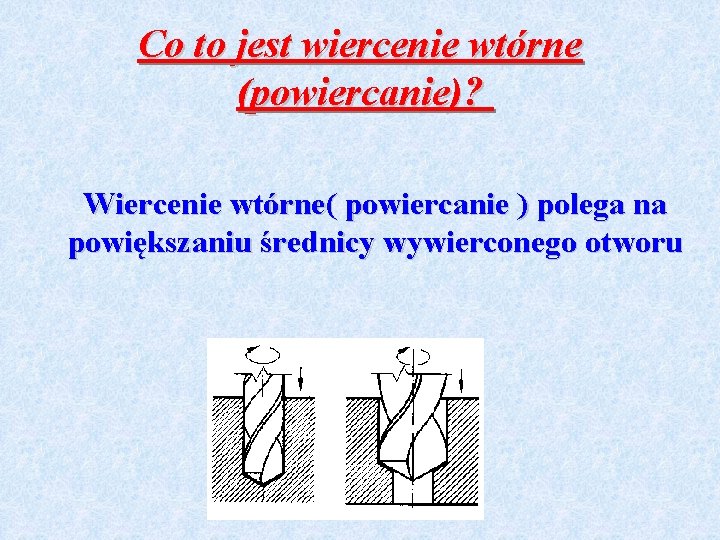

Co to jest wiercenie wtórne (powiercanie)? Wiercenie wtórne( powiercanie ) polega na powiększaniu średnicy wywierconego otworu

Wiertło i jego budowa

Różne rodzaje wierteł Rodzaje wierteł popularnych: A – do metalu z ostrzem stalowym, B – do drewna kręte, C – do betonu z ostrzem z węglików, D – do drewna piórkowe, E – uniwersalne do metalu lub betonu z ostrzem z węglików (tzw. "widiowe") F – do blach, G – uniwersalne (do metalu, drewna, tworzyw). Rodzaje chwytów wierteł: 1, 2 – chwyt walcowy, 3 – chwyt SDS Plus, 4, 5 – chwyt sześciokątny, 6 – chwyt walcowy z trzema płaszczyznami, 7 – chwyt wtykowy ¼ cala (do wkrętarki).

W trakcie wiercenia wiertło wykonuje ruch obrotowy i posuwowy a materiał jest nieruchomy, wiertło usuwa materiał w postaci wióra tworząc walcowy otwór o średnicy odpowiadającej średnicy wiertła

Dla zapewnienia właściwego wykonania otworu konieczne jest: 1. 2. 3. Wytrasowanie linii (jeśli jest to konieczne) Wykonanie punktu (punktakiem) Wprowadzenie wiertła do stożkowego odcisku punktaka 4. Sztywne zmocowanie materiału 5. Wiercenie

Co zrobić gdy wiertło się stępi ?

Ostrzenie wiertła

RODZAJE WIERTAREK

KLASYFIKACJA WIERTAREK WIERTARKI OGÓLNEGO PRZEZNACZENIA WIERTARKI PRZENOŚNE RECZNE I MECHANICZNE WIERTARKI STOJAKOWE I KADŁUBOWE WIERTARKI STOJAKOWE WIERTARKI PROMIENIOWE WIERTARKI WIELOWRZECIONOWE WIERTARKI SPECJALIZOWANE WIERTARKI WSPÓŁRZĘDNOŚCIOWE WIERTARKI FREZARKO-CENTRÓWKI WIERTARKI DO GŁEBOKIEGO WIERCENIA WIERTARKI SPECJALNE

WIERTARKI OGÓLNEGO PRZEZNACZENIA

Wiertarki przenośne v Ręczna v. Mechaniczna

Wiertarka stołowa 1. 2. 3. 4. 5. 6. 7. Silnik elektryczny Wrzeciono Korpus Podstawa Słup Dźwignia Zacisk

Wiertarka kadłubowa

Wiertarka słupowa

Wiertarka promieniowa

Wiertarka wielowrzecionowa

Sposoby mocowania przedmiotów do wiercenia 1. W imadle

2. Mocowanie w pryzmach 3. Za pomocą podkładek i śrub na stole wiertarki

Szczególne przypadki wiercenia Wierceni otworów w ściankach pochyłych a. zewnętrznej a. wewnętrznej

Wiercenie otworów niepełnych

TYPOWE OPERACJE WIERTARSKIE to: • Pogłębianie 2. Rozwiercanie

Pogłębianie: Jest to powiększanie na pewnej długości wykonanego wcześniej otworu w celu ścięcia ostrych krawędzi otworu lub wykonania wgłębiania na umieszczenie walcowego lub stożkowego łba wkręta lub nitu za pomocą narzędzia zwanego pogłębiaczem

Rodzaje pogłębiaczy a) pogłębiacz stożkowy b) pogłębiacz czołowy

Rodzaje rozwiertaków a) Zdzierak b) Zębach prostych c) Zębach śrubowych d) Rozwiertak nastawny e) Komplet rozwiertaków stożkowych

Prace wykonywane na wiertarkach
