PODLAHY I.

ZÁKLADNÍ ČLENĚNÍ PODLAH A PODLAHOVÝCH KRYTIN

PODLAHOVÉ KRYTINY POVLAKOVÉ: - TEXTILNÍ/KOBERCE (ROLE, ČTVERCE, KUSOVÉ KOBERCE) - PVC (ROLE, ČTVERCE, ) - VINYLOVÉ PODLAHY (LAMELY, ČTVERCE, ROLE) - LINOLEUM (ROLE, ČTVERCE, ZÁMKOVÉ LAMELY) PODLAHY „DŘEVĚNÉ“: - MASIVNÍ DŘEVĚNÉ PODLAHY - VÍCEVRSTVÉ DŘEVĚNÉ PODLAHY - LAMINÁTOVÉ PODLAHY LITÉ A STĚRKOVÉ PODLAHY: - EPOXIDOVÉ - CEMENTOVÉ - ANHYDRITOVÉ DLAŽBY: - KERAMICKÉ - KAMENNÉ (VLYSY, PALUBKY, PRKNA, MOZAIKY) (DVOUVRSTVÉ, TŘÍVRSTVÉ, KAZETOVÉ)

Koberce a textilní podlahové krytiny

Koberce

Obchodní dělení koberců 1) 2) 3) 4) 5) 6) 7) Bytové koberce Zátěžové koberce Kobercové čtverce Čistící zóny Běhouny Schodové koberce Umělé trávníky

Rozdělení podle technologie výroby KOBERCE Ručně vázané Tkané Všívané

Faktory určující kvalitu koberců: • • druh použitého materiálu; hustota vazby osnovy a útku druh a kvalita uzlů mechanicko – fyzikální vlastnosti (stálobarevnost na světle, otěr atd. )

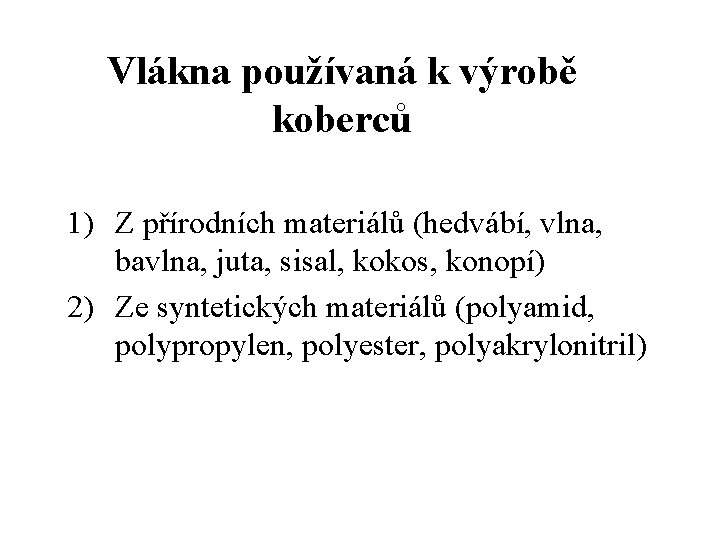

Vlákna používaná k výrobě koberců 1) Z přírodních materiálů (hedvábí, vlna, bavlna, juta, sisal, kokos, konopí) 2) Ze syntetických materiálů (polyamid, polypropylen, polyester, polyakrylonitril)

Způsoby ručního vázání koberců

Ručně vázané koberce

Ručně vázané koberce K vázání se používají dva druhy uzlů: - symetrický turecký uzel (známý také jako smyrenský) - asymetrický perský uzel (ghiordesský)

Vázané koberce – druhy uzlů turecký uzel (smyrenský) perský uzel

Ručně vázané koberce Hedvábné koberce: 60 - 100 uzlů na 1 cm² Vlněné koberce 4 – 8 uzlů na 1 cm² Laguna: 40 000 uzlů na m² (400 uzlů na 1 dm²) výška vlasu 10 mm Adur: 25 600 uzlů na m², výška vlasu 13 mm 1 žena váže 6 400 uzlů/ 8 hodin – smyrenský uzel Do 19 ti barev je norma 1000 uzlů za hodinu

Nástěnné koberce • Ručně vázané koberce • Tapisérie • Gobelíny

gobelín

tapiserie

Strojově tkané koberce 1) Jednoduchými vazebními technikami - kelimy, jutové, kokosové, sisalové 2) Koberce tkané prutovou technikou - buklé, frizé, velurové 3) Koberce tkané speciálními technikami - dvojplyše, gobelíny (žinylkové koberce)

Jednoduché tkané koberce - tkány v jednoduchých vazebních technikách (plátno, panama, kepr, ryps) na jednoduchých kobercářských stavech - název mají podle materiálu ze kterého jsou tkány - touto technikou mohou být na jednoduchých tkacích stavech vyráběny jednoduché koberečky z textilních odpadů

Jednoduché tkané koberce konopný kokosový sisalový

Koberce tkané prutovou technikou touto technikou se tkají koberce: - buklé - frizé - velurové - wiltonské

Buklé koberce - povrch tvořený taženými smyčkami řez dvouřádovým kobercem buklé : 1 - osnova vlasová 1. řádu; 2 - osnova vlasová 2. řádu; 3 - osnova vazní; 4 - osnova výplňková; 5 - útek spodní; 6 - útek vrchní; 7 - prut

Velurové koberce - hladký vlasový povrch, tvořený řezanými smyčkami (plyšový) - výška vlasu je od 3 – 8 mm řez wiltonským kobercem: 1 - osnova vlasová 1. řádu; 2 - osnova vlasová 2. řádu; 3 - osnova vazní; 4 - osnova výplňková; 5 - útek spodní; 6 - útek vrchní; 7 – prut s nožem

Frizé koberce - mají vlasový povrch tvořený plochami taženého a řezaného vlasu řez frizé kobercem: 1 - útek; 2 - osnova vazní; 3 - osnova výplňková; 4 – vlasová osnova; 5 - tažný prut; 6 –řezný prut

Koberce tkané dvojplyšovou technikou - mají jemný vlasový povrch a vysokou dostavu - název je odvozen od techniky tkaní, kdy se tkají dvě tkaniny nad sebou a jsou spojeny vlasovou osnovu, kterou posléze rozřízne nůž - jsou nejčastěji víceřádové (mají více barevných osnov)

Koberce tkané dvojplyšovou technikou princip tkaní dvoj-plyšového koberce: 1 – spodní prošlup; 2 – vrchní prošlup; 3 – vlasová osnova; 4 – nůž; 5 a 6 – samostatné koberce s velurovým povrchem

Všívané koberce - všívané koberce dnes pokrývají 95 % trhu s koberci - technologie všívání se označuje jako „tufting“ - všívané koberce mohou mít vlas tažený nebo řezaný nebo kombinaci obou vlasů

Typy všívaný koberců - nízká smyčka ( commercial loop-pile) - řezaný vlas (cut pile) - smyčkové koberce (loop-pile a Berber looppile) - scroll koberec (textured loop Berber) - střižený vlas – smyčka (frizé nebo cut-loop)

Všívané koberce 1 Nízká smyčka – bývá většinou potištěná a využívá se u zátěžových koberců, kde je vysoká hustota smyčky Řezaný vlas – rozřezané smyčky vytvářejí vzpřímená vlákna a připomínají velurový povrch. Mají nižší tvarovou paměť a zanechávají na svém povrchu stopy, mají vysokou hustotu vlasu jsou dražší

Všívané koberce 2 Smyčkové koberce – smyčky u těchto koberců jsou pravidelné nebo nepravidelné tzv. berberské, které připomínají vlněné koberce. řez smyčkový. kobercem řez berberským kobercem

Všívané koberce 3 Scroll koberec – je kombinací nízkého a vysokého vlasu tvarovaného jemným vzorem, mohou se u něho objevit až 3 výšky vlasu. řez Scroll kobercem

Všívané koberce 4 Střižený vlas – smyčka – konstrukce střídání smyčkového a vlasového povrchu. Mají vysokou tvarovou paměť, ale jsou méně trvanlivé než smyčkové koberce. řez kobercem

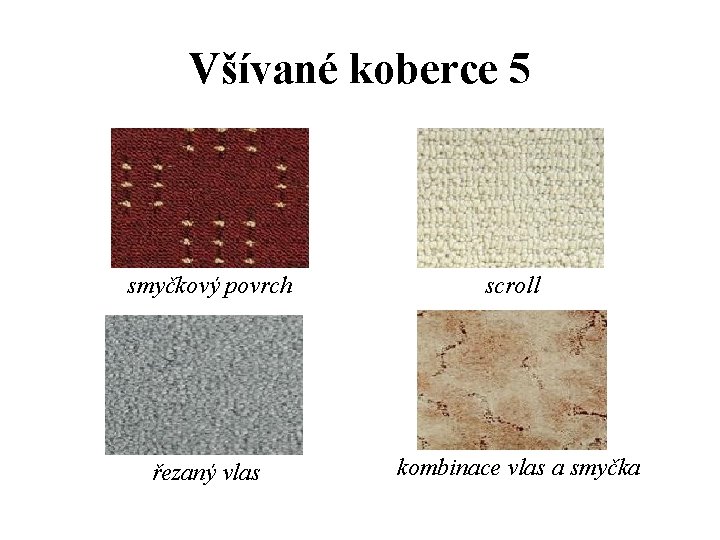

Všívané koberce 5 smyčkový povrch scroll řezaný vlas kombinace vlas a smyčka

Textilní podlahové krytiny - všívané podlahové krytiny - vpichované podlahové krytiny - pletené podlahové krytiny - chemicky pojené podlahové krytiny

Textilní podlahové krytiny • Plošné textilie • Lícní stranu tvoří textilní materiály • Zlepšují tepelnou a zvukovou izolaci, dodávají prostoru estetický vzhled a poskytují bezpečnou chůzi

Všívané podlahové krytiny

Vpichované podlahové textilie hladké - patří mezi k nejlevnějším podlahovým krytinám. vyrábí se jedinou operací na jehelném zařízení do spodního podkladového rouna se dávají druhotné textilní suroviny vrchní rouno, které je kvalitnější je vpichováno do spodního rouna z rubní strany se koberce zatírají a tuží

Vpichované podlahové textilie • Hladké řez vpichovanou textilií • Smyčkové řez textilií vytvořené vidličkovou vpichovací jehlou

Vpichované podlahové textilie – hladké ukázka vpichovaného koberce hladkého klasická vpichovací jehla

Vpichované podlahové textilie smyčkové - princip výroby je stejný jako u hladkých vpichovaných podlahových textilií - vpichuje se však jinou jehlou – tzv. vidličkovou - smyčky vláken z vrchního rouna jsou vidličkovou jehlou protaženy na druhou stranu textilie, kde se tvoří smyčkový povrch budoucího koberce - pomocí volené hloubky vpichu lze tyto textilie barevně vzorovat

Vpichované podlahové textilie – smyčkové ukázka vpichovaného koberce smyčkového vpichovací jehla „vidličková“

Pletené TPK - pletené textilní podlahové krytiny se vyrábí ve velmi malém množství na osnovních pletacích strojích - mohou být hladké nebo smyčkové - rub těchto koberců se musí vždy tužit pletený koberec

Chemické pojené TPK 1) Jednoduché – vznikají nalepením jednotlivých nití hustě vedle sebe na podkladovou textilii. 2) Velurové – vyrábějí se podobným způsobem jako dvojplyše, s tím rozdílem, že se vlasová osnova na podkladovou textilii lepí a po vytvrzení lepidla se řeže. 3) Lepené – vznikají lepením různých druhů vlákenných materiálů na podkladovou textilii.

Chemicky pojené TPK schéma výroby chemicky pojeného koberce s vlasem 1 – vlasová osnova, 2 – podkladová textilie, 3 – vtlačování vlasové osnovy do pojiva, 4 – sušící komora, 5 – rozřezávání osnovy a vznik vlasu, 6 – hotová podlahová textilie

Chemicky pojené TPK řez pojeným velurovým kobercem ukázka lepeného koberce

Ostatní podlahové krytiny 1) 2) 3) 4) Umělé trávníky Kobercové čtverce Rohože Koupelnové soupravy

Umělé trávníky - trávníky jsou vyráběné všíváním nebo netkaným způsobem (např. vpichováním) - nejčastěji jsou vyrobené z polypropylénových pásků - mohou být v podobě čtverců a sestavují se do ploch umělý trávník z polypropylénu podélný řez umělým trávníkem

Kobercové čtverce - jsou čtverce o velikosti 0, 5 x 0, 5 m - různé kvality!! od jednovrstvých až po velmi kvalitní, které se sestávají z několika vrstev - vlasový povrch je tvořen všívaným kabílkem nebo vpichováním vlákenné vrstvy do podkladu - méně kvalitní jednovrstvé čtverce je nutno k podkladu lepit, kvalitnější s více vrstvami lze pouze poskládat vedle sebe

Kobercové čtverce vrstvení materiálů v kobercových čtvercích 1 - všívaný koberec, 2 - primární podkladová textilie, 3 - speciální polymerové vrstvy, 4 - netkané materiály ze skleněných vláken, 5 - sekundární podkladová textilie

Rohože - klasické rohože slouží k čištění obuvi před vstupem do domu, bytu, … - používají se i tzv. samočistící rohože, které se pokládají zvláště před vstup do komerčních prostor (několik čistících zón) - jejich princip tkví v použitém vlákenném materiálu, který je velmi pružný a zároveň drsný a odolný v oděru ukázka řezu rohože společnosti 3 MTM Nomad. TM Aqua

Značení koberců vhodnost použití Koberec vhodný do obývacích pokojů Nehořlavá úprava Koberec vhodný do kanceláří Antimolová úprava Ložnicové koberce Antistatická úprava Koberec pod kolečkové židle Vhodné pro podlahové vytápění Vhodné pro schodiště Koberec vhodný do vlhkého prostředí

PVC • PVC podlahy se dělí do dvou základních skupin a to: • homogenní • heterogenní – v celé své tloušťce stejné složení i provedení • • • – skládá se z několika vrstev, odlišujících se od sebe složením nebo provedením Podlahoviny z PVC zahrnují širokou škálu vzorů. Mezi hlavní přednosti podlah z PVC patří: atraktivní vzhled vysoká odolnost vůči opotřebení vysoká chemická odolnost povrchu vhodnost pro podlahové vytápění dobrý teplotní vjem snadná údržba odolnost proti vlivu kolečkové židle vzájemná kombinovatelnost dezénů ekonomická výhodnost antialergické prostředí

Struktura homogenní PVC podlahové krytiny

homogenní PVC

PVC HOMOGENNÍ

LINOLEUM nebo také MARMOLEUM -V ROLÍCH A ZÁMKOVÝCH LAMELÁCH -PŘÍRODNÍ MATERIÁL: korek, lněný olej, přírodní pryskyřice, vápenec, piliny a pigmenty na jutovém základě -BYTOVÉ I KOMERČNÍ PROSTORY -MOŽNOST INTARZIÍ

TARKETT ROLE 2 -4 m T 1 T 2 T 3 T 5 T 6 T 4 T 7 T 8

LINOLEA VZOROVANÁ

LINOLEA JEDNOBAREVNÁ 187002 187075 187079 187088

LINOLEUM: POTIŠTĚNÉ, GRAVÍROVANÉ

LINOLEUM

Struktura heterogenní PVC podlahové krytiny • 1) nášlapná vrstva • 2) nosná vrstva • 3) zpevňující podkladová vrstva (jen u některých typů)

PVC HETEROGENNÍ

VINYLOVÉ DESIGNOVÉ PODLAHY -Role, čtverce, lamely pro celoplošné lepení nebo jako plovoucí podlahy. - Použití komerčních i bytových prost. -Možnost kombinace různých dekorů -Možnost intarzií

Struktura heterogenní VINYLOVÉ podlahové krytiny

VÝHODY VINYLOVÝCH PODLAH DESIGNVINYLOVÉ PODLAHY • DESIGN - INDIVIDUALITA - Vzory dřeva, kamene, dlažby, plechů, uni barvy a melíry - vše je v kolekci stejné tloušťky, což umožňuje • ODOLNOST VŮČI VLHKOSTI A VODĚ - Vinyl je nenasákavý materiál x laminát se po krátké době působení vody a vlhka trvale deformuje • ODOLNOST VŮČI POŠKOZENÍ - Nášlapná ochranná vrstva min. 0, 30 mm - 1, 00 mm x lamino 0, 03 mm - 0, 10 mm podle typu. Odolnější • OPRAVITELNOST - Vymění se pouze poškozený dílec x laminát se musí rozebrat až k místu výměny - nutné vystehovat popř. rozmontovat • (NE)HLUČNOST - Designovaná vinylová podlaha má několikanásobně lepší akustické vlastnosti oproti laminátu (test klíči), jak do místnosti, tak • PODLAHOVÉ TOPENÍ - Menší tepelný odpor = 2 -4 x menší odpor než laminát - rychlejší prohřátí prostoru a úspora peněz- rozměrově • DALŠÍ VÝHODY - Dilatace nejsou potřeba, z těchto důvodů nejsou nutné přechodové lišty, masivní soklové lišty = úspora peněz, estetický nepřeberné množství kombinací a vzorování, různého směru kladení, použití vzorovacích prvků, bordur, intarsií, úprava formátu i v ploše, protože podlaha nemá spojovací prvky. - laminát není vhodný do prostor se zvýšeným rizikem výskytu vody (lednička, myčka, pračka, dřez+odpad, rozlité tekutiny - děti, zvířátka, zalívání kytek. Po haváriích s vodou se většinou musí vyměnit celá laminátová podlaha. Vinyl má snadnou bezrizikovou údržbu pádům, např. nádobí, hraček. U lamina dochází k vyštípnutí vzoru, který je přímo na povrchu. Třídy zátěže 31 - 34 / 41 - 43 x laminát pouze 31 - 33 nábytek, kuchyňskou linku. Může dojít k poškození spojovacích zámků, nelze již dílec použít, dílce již nebudou sedět jako před rozebráním - během užívání dochází k jejích deformaci. Cena oprav a její rychlost do konstrukce budovy. Podložka pod laminátem nestačí k odhlučnění. Podložka je další položka, která se nepoužívá pro montáž vinylové podlahy = úspora peněz. Pokud Vám záleží na dobrých sousedských vztazích, chcete mít při návštěvě klid od hluku dětských hrátek nebo prostě v klidu vypnout, jednoznačně je vinyl lepší variantou. stabilnější oproti laminátu- pocitově teplejší oproti laminátu = kratší topné období, vyhřívání na nižší teplotu = úspora peněz. vzhled. Přirozený došlap. Relativně čistá montáž oproti laminátové podlaze, která se řeže - vzniká prach - zaprášení žaluzií, světel, podhledů, stěn. Laminátová podlaha se musí rovnoměrně zatěžovat a nesmí být zatížená lokálně vysokou hmotností, např. knihovna, velké úložné prostory atd. , jinak dochází k deformaci podlahy. Přesun materiálů - menší hmotnost a objem = úspora času a cest, nižší náklady. Montáž v celku = není technologická pauza podlahovina - obložky - sokle. Montáž soklů a přechodových lišt souběžně s krytinou = úspora času a cest. Jedna výška podlah - snížení rizik a komplikací s nedodržením výšek, úspora peněz za případné opravy výšek podlah – stěrkování. Dřívější montáž - montáž je možná za vyšší vlhkosti podkladu. Relativní vlhkost - laminát je choulostivý na změny relativní vlhkosti vzduchu. Vlivem kolísání léto - zima dochází ke vznikům spár. Prostory s laminátem musí být okamžitě po dokončení stavby trvale obydleny, aby byla zajištěna cirkulace vzduchu. V opačném případě dojde k uzavření stavby, jejímu "zapaření" a deformaci - poškození laminátu.

VINYLOVÉ PODLAHY LAMELY

VINYLOVÉ PODLAHY ČTVERCE

VINYL - KÁMEN

VINYL DŘEVO

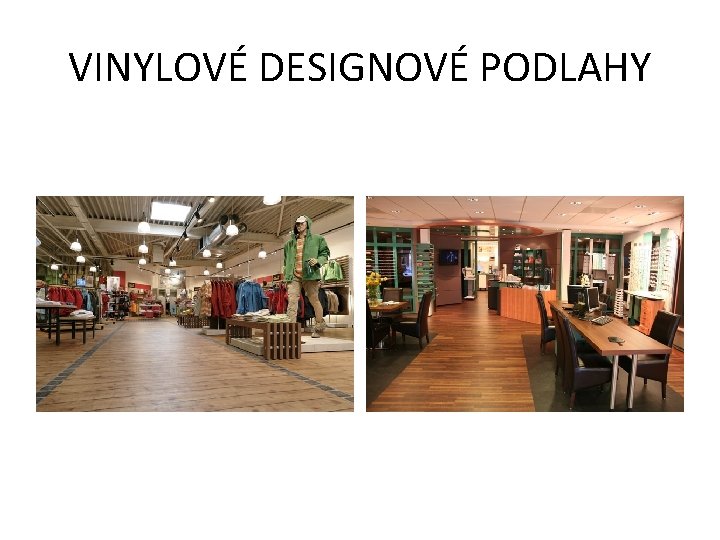

VINYLOVÉ DESIGNOVÉ PODLAHY

VINYLOVÉ DESIGNOVÉ PODLAHY

VINYLOVÉ DESIGNOVÉ PODLAHY

VINYLOVÉ DESIGNOVÉ PODLAHY

MASIVNÍ DŘEVĚNÉ PODLAHY -VLYSY – KLASICKÉ PARKETY (DUB, BUK, JAVOR, …) - PODLAHOVKY (SMRK, BOROVICE) - PRKNA (EVROPSKÉ I EXOTICKÉ DŘEVINY) - MOZAIKY (EVROPSKÉ I EXOTICKÉ DŘEVINY)

VLYSY

PODLAHOVKY

MASIVNÍ PRKNA

PROVEDENÍ MASIV PRKNA

MOZAIKY (KAZETY)

VÍCEVRSTVÉ DŘEVĚNÉ PODLAHY - DVOUVRSTVÉ PODLAHY PRO CELOPLOŠNÉ LEPENÍ - TŘÍVRSTVÉ PLOVOUCÍ PODLAHY

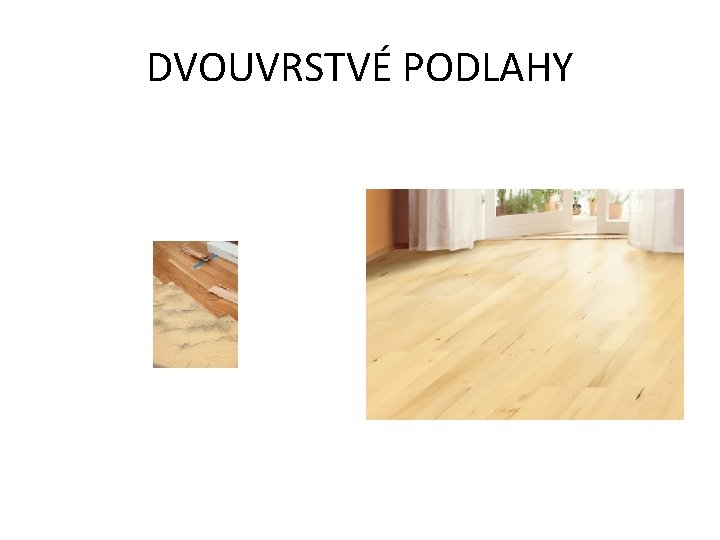

DVOUVRSTVÉ PODLAHY

TŘÍVRSTVÉ PODLAHY

Příklady povrchových úprav Rembrandt úprava voskovým olejem, možnost barevného tónování Picasso kartáčování, úprava voskovým olejem, možnost barevného tónování Da Vinci kartáčování, úprava voskovým olejem, kombinace 2 barev dle Vašeho přání lakování následná úprava lakem na stávající voskovanou úpravu "hoblík" "katr" ručně hoblovaný povrch prkna, nutná další aplikace, např. Rembrandt, Picasso, . . příčný reliéf na povrchu prkna, nutná další aplikace Rembrandt, Picasso, . . "katr" barevný příčný reliéf na povrchu prkna s probarvením, nutná další aplikace Rembrandt, Picasso, . . série 4000 chemická úprava ztmavující či zesvětlující dřevo, nutná další aplikace, např. Rembrandt

PLOVOUCÍ PODLAHY • • Plovoucí podlaha - podlaha není pevně spojena se spodní podkladní vrstvou, ale je na ní volně položena - tzv. plave na tenké izolační podložce, oddělující plovoucí podlahu od podkladu. Plovoucí podlaha je obvykle složena z jednotlivých desek, tzv. lamel. Tyto lamely se buďto navzájem spojují lepidlem v drážkách, anebo na sebe jednotlivé lamely plovoucí podlahy navazují speciálním suchým nelepeným spojem na principu pero a drážka (zámkový způsob). Plovoucí podlahy - rozdělení podle materiálu: • • • Laminátové plovoucí podlahy Laminátové podlahy - lamely jsou vyrobeny sendvičově, kdy vrchní nášlapnou vrstvu tvoří tvrdý laminát obarvený do požadovaného dekoru, a nosná část lamely je tvořena dřevotřískovou deskou. Výhodou laminátové plovoucí podlahy je její tvrdost a odolnost, v neposlední řadě pak také nízká cena a nepřeberný výběr dekorů a barev. Dřevěné plovoucí podlahy Dřevěné podlahy - lamely jsou opět sendvičem složeným z horní nášlapné vrstvy z ušlechtilého dřeva a z vrstvy nosné tvořené obvykle dřevotřískovou deskou nebo deskou z běžného dřeva. Výhodou dřevěné plovoucí podlahy je přírodní materiál nášlapné vrstvy, vzhled shodný s masívní podlahou, pružnost a výborné tepelně izolační vlastnosti. Nevýhodou dřevěné plovoucí podlahy je nutná pravidelná péče o přírodní materiál nášlapné vrstvy a náchylnost dřevěné podlahy k mechanickému poškození a opotřebení. S ohledem na materiál lze ale po čase vzhled původní nové dřevěné podlahy obnovit provedením renovace podlahy, kdy se zbroušením horní vrstvy zahladí stopy po opotřebení. Korkové plovoucí podlahy Korkové podlahy - nášlapná vrstva sendviče je z korku, nosná obvykle z dřevotřískové desky. Korkové plovoucí podlahy přejímají veškeré skvělé vlastnosti korku, mezi než patří pružnost podlahy, tichá chůze, snadná údržba, hygienická nezávadnost a tvarová stálost. Nevýhodou korkové podlahy je menší mechanická odolnost proti vydrolení korkové vrstvy - lze ji zvýšit vhodnou povrchovou úpravou plovoucí podlahy například nalakováním. Homogenní plovoucí podlahy z PVC a vinylové plovoucí podlahy PVC podlahy - lamely jsou vyrobeny z PVC - polyvinylchlorid. Vyznačují se vysokou odolností, snadnou údržbou, tvarovou stálostí a neomezeným výběrem vzorů, často věrně imitujících přírodní materiály od dřeva po kámen. Vinylové plovoucí podlahy jsou vhodné všude tam, kde potřeba praktičnosti převažuje nad pocitem z přírodních materiálů.

LAMINÁTOVÉ PLOVOUCÍ PODLAHY -PLOVOUCÍ PODLAHY PRO BYTOVÉ A KOMERČNÍ PROSTORY - NÍZKÁ VSTUPNÍ INVESTICE

DESIGNY – DŘEVO 1

DESIGNY – DŘEVO 2

DESIGNY – DŘEVO + DLAŽBA

LAMINÁTOVÉ PLOVOUCÍ PODLAHY

LITÉ A STĚRKOVÉ PODLAHY -HLADKÝ BEZESPARÝ POVRCH -MOŽNOST INDIVIDUÁLNÍHO DESIGNU -KOMERČNÍ I BYTOVÉ PROSTORY

LITÉ A STĚRKOVÉ POVRCHY Lité podlahy ze syntetických pryskyřic se provádějí v různých barevných odstínech ve strukturách hladkých nebo hrubých ( protiskluzových ). Tyto podlahy jsou bezespáré , tudíž vyhovují i přísným hygienickým normám. Jsou vhodné do potravinářských provozů, zdravotnických zařízení, jsou použitelné do těžkých i bytových provozů. Podlahové stěrky na bázi syntetických pryskyřic se vyznačují velmi dobrými mechanicko fyzikálními vlastnostmi. Pevnosti v tlaku a v tahu za ohybu jsou podstatně vyšší než u samotného betonu. Tyto stěrky roznášejí zatížení podlahy do podkladních vrstev, dále zlepšují otěruvzdornost, mají chemickou odolnost vůči např. ropným produktům, ale i kyselinám, louhům, solím apod.

Paropropustné epoxidové systémy • Dekorativní povrchy s nejrůznějšími možnostmi kombinací barev, chipsů, nebo písků. • Možnosti tvorby loga, nápisů, trasovacích linek, či zalití speciálních tapet s rozmanitými motivy Design je volitelný – a možnosti téměř neomezené (s kolekcí dekorů lze volně kombinovat velké množství barevných odstínů: 1688 odstínů RAL nebo 1950 odstínů NCS!). Finální povrch podlahy může být jednobarevný nebo barevně strukturovaný, hladký nebo protiskluzný.

Epoxidové povrchy – s kamenivem

Epoxidové povrchy hladké , s chipsy

Tapety vkládané pod samonivelační průhledné epoxidové vrstvy

EPOXIDOVÉ LITÉ PODLAHY

CEMENTOVÉ LITÉ PODLAHY -HLADKÝ BEZESPÁRÝ POVRCH -BYTOVÉ I KOMERČNÍ PROSTORY -MOŽNOST INDIVIDUÁLNÍHO DESIGNU

CEMENTOVÉ LITÉ PODLAHY
