POŽAR - DIM
POŽAR - DIM IZRAČUN NAPOLNITVE PROSTORA Z DIMOM (znanih več formul) Q = 0, 096 x P x ρ0 x y 3/2 x (g x T 0 /T)1/2 OZNAKE Q – količina dima (kg/s) P – obseg ognja (m) (npr. : mali požar 6 m, srednji 9 m) ρ0 – specifična teža zraka v prostoru (npr. 1, 22 kg/m 3 pri 17 °C) y – količina (višina) dima, ki ga lahko imamo v prostoru (m) g – pospešek prostega pada (9, 81 m/s 2) T 0 -- absolutna temperatura zraka (K) T – temperatura dima (največ 400 °C) (K) t = 20 x S x (1/z 1/2 – 1/h 1/2)/(P x g 1/2) t = 6, 4 x S x (1/z 1/2 – 1/h 1/2)/P OZNAKE t – čas (s) P – obseg ognja (m) (npr. : mali požar 6 m, srednji 9 m) S – tlorisna površina prostora (m 2) h – višina prostora (m) z – višina nezadimljenega prostora (z = h – y) Horizontalno širjenje dima je običajno med 0, 2 m/s in 1 m/s!
POŽAR – DIM – primer izračuna za predavalnico na FA
POŽAR - DIM PREDNOSTI IN SLABOSTI NODT IN MODT NAČIN ODT NODT (strešne lopute) PREDNOSTI Majhna teža Samodejna regulacija Enostavna usposobitev za ponovno uporabo Učinkovito delovanje pri visokih temperaturah Odprtine izven dimnega sloja lahko dovajajo zrak SLABOSTI Vpliv vetra Potrebne so velike površine za odvod Večje število velikih odprtin ni učinkovito za hladne dim deformacija konstrukcijskih materialov visoka minimalna temperatura delovanja MODT (ventilatorji) Zagotovljena hitrost odvoda dima Manjše število odprtin Manjša površina odprtin Učinkovit za hladen dim Uporaba pri večnadstropnih zgradbah 8 vertikalni jaški…) Ventilatorji so lahko nameščeni izven področja nevarnosti Velika teža ventilatorjev Potrebno električno napajanje v varni izvedbi Ponovna usposobitev ni vedno možna Visoka cena 8če gre za odvod dima pri visokih temperaturah
POŽAR - DIM Smernica SZPV 405 -1 – Naprave NODT
POŽAR - DIM POJMI - Aerodinamična površina prezračevalnika = geometrična površina prezračevalnika, pomnožena s koeficientom pretočnosti Geometrična površina prezračevalnika - Koeficient pretočnosti = razmerje med dejanskim pretokom fluida in pretokom skozi njegovo geometrično odprtino - Aerodinamična površina odprtin - Debelina dimne cone - Debelina malo zadimljene cone - Dimna zavesa
POŽAR - DIM Aw = Aerodinamična površina odprtin = skupna potrebna površina za naravni odvod dima in toplote Odvisna od: • Namembnosti objekta (iz tabele) –glede na tveganje • Trajanja razvoja požara - t(m) • Srednje višine prostora – h (m) • Višine malo zadimljene cone – d (m) – zaradi varstva ljudi vsaj 2. 5 m • Površine prostora ali dimnega sektorja (A ali Ar) (m 2)
POŽAR - DIM Čas razvoja požara = čas do odkritja požara + čas do začetka gašenja (javljanje, alarmiranje, pot gasilcev, ogled) Čas odkritja požara je čas od nastanka do trenutka, ko ga zaznajo prisotne osebe ali avtomatika (5 minut, če so javljalniki, 24/ prisotna posadka, sprinkler…, drugače 10 min) Čas trajanja do začetka gašenja = čas od javljanja do gašenja (0 min – sprinkler – 20 min) VPLIV VELIKOSTI POVRŠINE PROSTORA Aerodinamično površino odprtin dobimo iz tabel A > 1600 m 2 → Awa ≥ α (%) x A 1600 m 2 ≥ A ≥ 800 m 2 → Awa ≥ α (%) x 1600 m 2 800 m 2 ≥ A ≥ 400 m 2 → Awa ≥ 2 x α (%) x A 400 m 2 ≥ A → Awa ≥ α (%) x 800 m 2 α – vrednost dobimo v tabeli (je med 0, 5 in 4, 5 %)

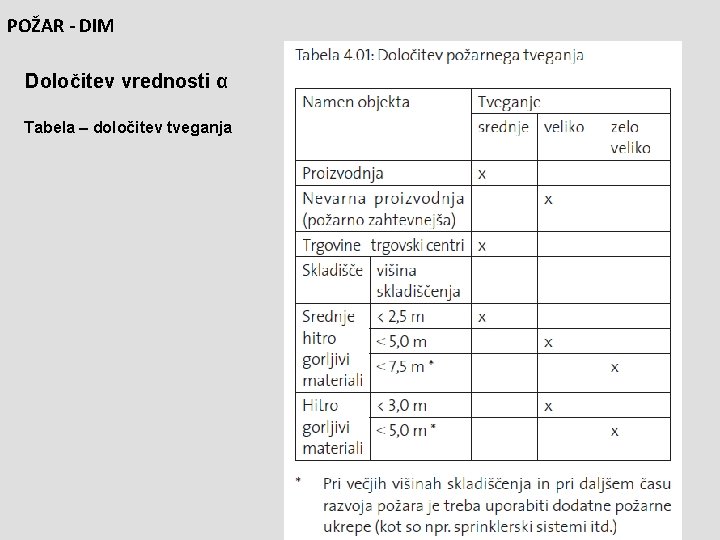

POŽAR - DIM Določitev vrednosti α Tabela – določitev tveganja
POŽAR - DIM Določitev vrednosti α Tabela – čas trajanja požara do začetka gašenja
POŽAR - DIM Določitev vrednosti α Tabela – čas do odkritja požara 5 minut - Ob javljanju s temperaturnim javljalnikom (skladnim po SIST EN 54 -5 - Ob samodejnem odprtju enega ali več prezračevalnikov za ODT - Če je vgrajena sprinklerska naprava - Če je v objektu stalno navzoča delovna posadka (24 ur) -Drugače upoštevamo 10 minut - Čas do odkritja požara ni potrebno upoštevati, če je objekt varovan z avtomatskim javljanjem požara z dimnimi javljalniki oziroma načrtovan in izveden po SIST EN 54 – 7 oz. Vd. S 2095.
POŽAR - DIM Določitev vrednosti α Tabela – določitev skupne nevarnosti za požar
POŽAR - DIM Določitev vrednosti α Tabela – določitev koeficienta α za določitev aerodinamične površine
POŽAR - DIM IZRAČUN VELIKOSTI AERODINAMIČNE POVRŠINE Aerodinamično površino odprtin dobimo iz tabel A > 1600 m 2 → Awa ≥ α (%) x A 1600 m 2 ≥ A ≥ 800 m 2 → Awa ≥ α (%) x 1600 m 2 800 m 2 ≥ A ≥ 400 m 2 → Awa ≥ 2 x α (%) x A 400 m 2 ≥ A → Awa ≥ α (%) x 800 m 2 α – vrednost dobimo v tabeli (je med 0, 5 in 4, 5 %) PRIMER IZRAČUNA – Prostor sodi v 5 stopnjo nevarnosti za požar in ima površino 1600 m 2, višino do stropa 6 m in debelino dimne cone 2 m A > 1600 m 2 → Awa ≥ α (%) x A = 1, 1 % x 1600 m 2 = 17, 6 m 2
POŽAR - DIM SMERNICA SZPV 405 – 2 NARAVNI ODVOD DIMA IZ STOPNIŠČ (original Vd. S 221)
POŽAR - DIM VELIKOST POVRŠIN ZA ODVOD DIMA IN TOPLOTE 5% tlorisne površine jaška stopnišča, najmanj pa 1 m 2 Odprtine na zunanji steni morajo imeti površino 7. 5 % tlorisne površine stopnišča, najmanj pa 1, 5 m 2. Spodnji rob mora biti najmanj 80 cm zgornji pa 180 cm nad tlemi najvišjega nadstropja Izračun odprtine A=axd A = geometrična površina odprtine a = svetla širina d = pravokotna razdalja od roba špalete, vzporednega z osjo vrtenja do ravnine odprtega krila (če je kot odpiranja več kot 90, je A enaka velikosti okna. Odprtine za dovod zraka morajo biti najmanj tako velike kot odprtine za odvod. Lahko se upoštevajo tudi okna (odpreti ročno ali avtomatsko) in vrata – odpreti od zunaj. Če se odprtine odpirajo avtomatsko, ne smejo segati v območje, kjer se lahko gibajo ljudje. Naprave je treba pred prevzemom preizkusiti, ter nato redno vzdrževati in pregledovati – voditi kontrolno knjigo.
POŽAR - DIM DOVOD ZRAKA • skozi posebne odprtine • Skozi okna in vrata, ki so ustrezno označena in se lahko odprejo • Odprtine naj bodo nameščene čim nižje • Geometrična (svetla) površina odprtin mora biti 1. 5 x večja od površine prezračevalnikov
