PNMATK TEMEL SEVYE TP 101 UYGULAMALAR 1 Festo

PNÖMATİK TEMEL SEVİYE TP 101 UYGULAMALAR 1 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 01 TEK EKİLİ SİLİNDİRİN DİREKT KUMANDASI 2 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 01 3 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 01 4 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 01 5 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 01 6 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 01: Tek etkili silindirek kumanda Malzeme listesi Adet Tanım 1 Tek etkili silindir 1 butonlu, yay geri dönüşlü, normalde kapalı 3/2 yönlendirme valfi Sembol 7 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 01çözümü 8 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 02 2 - ÇİFT EKİLİ SİLİNDİRİN DİREKT KUMANDASI 9 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 02 10 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 02 11 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 02: Çift etkili silindirin direkt kumandası Malzeme listesi Adet 1 1 Tanım Sembol Çift etkili silindir Kilitli, yay geri dönüşlü, normalde 1 -2 ye açık 5/2 yönlendirme valfi 12 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 02 çözümü 13 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 03: Çift etkili silindirin dolaylı kumandası 14 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 04: Çift etkili silindirde hafızalı kumanda Çift etkili bir silindir butondan aldığı sinyal ile gereken hareketi yapacak, ancak diğer bir butondan gelecek sinyal sonrasında eski konumuna geri dönecek…. 15 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 04 çözümü 1. 01 1. 02 1. 1 1. 2 1. 3 0. 1 16 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 05: Çift etkili silindirde dolaylı kumanda ve hız ayarı yapılması. Potadan malzeme alındıktan sonra hareket yavaş olacak, malzemeyi kalıba boşalttıktan sonra hızlı şekilde geri dönecek. 17 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 05 Malzeme listesi Adet 1 Tanım Çift etkili silindir 1 Çift pilotlu, 5/2 yönlendirme valfi normalde 1 -2 ye açık 2 butonlu, yay geri dönüşlü, normalde kapalı 3/2 yönlendirme valfi 1 Sembol Tek yönlü kısma valfi 18 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 05 19 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 05 20 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 05. . 21 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 05 çözümü 22 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 06: Bir ambar kapısı dışarıdan ve içeriden kumanda edilen butonlar ile açılıp kapanmaktadır. Uygulamada içeriye monte edilecek bir anahtar ile dışarıda bulunan butonların kumandasız bırakılması istenmektedir. 23 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 06 24 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 06. . 25 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 06 çözümü 26 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 07: Çift etkili silindirde VEYA mantığı uygulaması Bant üzerinden malzemeyi boşaltan çift etkili bir silindir operatör tarafından bir buton ve bir ayak pedalı ile ikaz edilmedikçe ileriye doğru hareket etmemektedir. İşlemin devam etmesi için aranan şart silindirin tam ileri noktaya kadar gitmesidir……. 27 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 07 çözümü 28 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 08: Bant üzerindeki parçayı diğer banda itmekte olan çift etkili silindirin hareketi operatörün kumanda edeceği bir buton ile başlayacak. Silindir en ileri noktaya gittiğinde (parça bu durumda iken diğer band üzerine transfer olacak) devreye giren sınırlayıcı valftan alınan sinyal ile geri gelecek. 29 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 08 Malzeme listesi Adet 1 Tanım Çift etkili silindir 1 Çift pilotlu, 5/2 yönlendirme valfi normalde 1 -2 ye açık 1 butonlu, yay geri dönüşlü, normalde kapalı 3/2 yönlendirme valfi 1 Sembol makaralı, yay geri dönüşlü, normalde kapalı 3/2 yönlendirme valfi 30 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 08 çözümü 1. 0 1. 1 1. 2 1. 3 0. 1 31 © Festo Didaktik- Eğitim ve Danışmanlık

Pnömatik Sistem Uygulamaları Uygulama 09 İş parçalarını makineye sürecek olan silindir, makine üzerinde bulunan iki farklı buton ile kontrol edilecektir. Bu iki buton herhangi birine basıldığında, silindirin ileri hareketine başlaması istenmektedir. Silindir geri hareketini uç noktaya vardığında ikazlanan bir limit süviç ile yapılacaktır. 32 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 09 Malzeme listesi Adet 1 Tanım Çift etkili silindir 1 Çift pilotlu, 5/2 yönlendirme valfi normalde 1 -2 ye açık 2 butonlu, yay geri dönüşlü, normalde kapalı 3/2 yönlendirme valfi 1 1 Sembol makaralı, yay geri dönüşlü, normalde kapalı 3/2 yönlendirme valfi Veya valfi 33 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 09 çözümü 34 © Festo Didaktik- Eğitim ve Danışmanlık

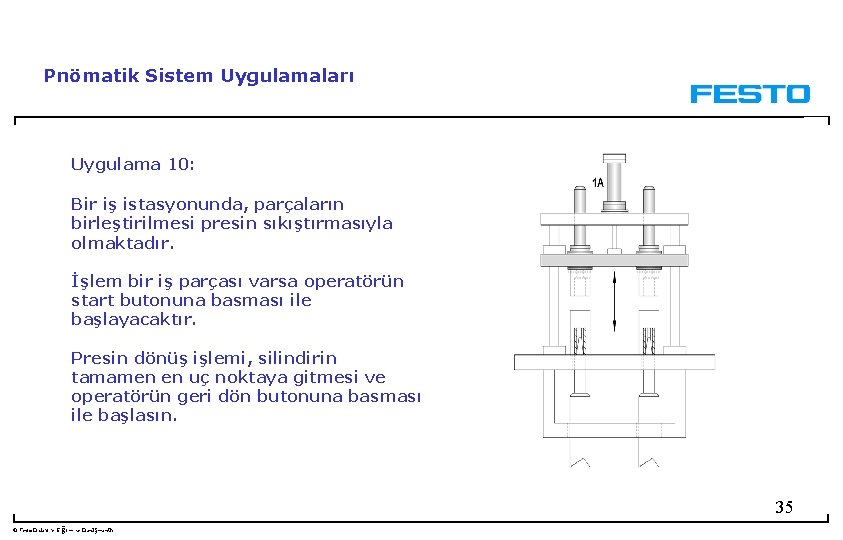

Pnömatik Sistem Uygulamaları Uygulama 10: Bir iş istasyonunda, parçaların birleştirilmesi presin sıkıştırmasıyla olmaktadır. İşlem bir iş parçası varsa operatörün start butonuna basması ile başlayacaktır. Presin dönüş işlemi, silindirin tamamen en uç noktaya gitmesi ve operatörün geri dön butonuna basması ile başlasın. 35 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 10 Malzeme listesi Adet 1 Tanım Çift etkili silindir 1 Çift pilotlu, 5/2 yönlendirme valfi normalde 1 -2 ye açık 2 Butonlu, yay geri dönüşlü, normalde kapalı 3/2 yönlendirme valfi 2 1 Sembol Makaralı, yay geri dönüşlü, normalde kapalı 3/2 yönlendirme valfi Ve valfi 36 © Festo Didaktik- Eğitim ve Danışmanlık

Uygulama 10 çözümü 37 © Festo Didaktik- Eğitim ve Danışmanlık
