PNÖMATİK
Problem 1. Basınçlı hava ile çalışan bir sitemden saatte 400 m 3 hava geçmektedir. Havanın basıncı 8 bar, ve sıcaklığı 50 0 C (323 0 K) dir. Bağıl nem oranı %60 olduğuna göre, mutlak nem oranını ve bir saatte biriken su miktarını hesaplayınız. ? Çözüm 1. Doyma eğrisinden 50 0 C için doyma miktarı 80 gr/m 3 olarak tespit edilir. Q=400 m 3/h P=8 bar T=50 0 C (323 0 K) B. N. O. =60 gr/m 3 Bir metreküp havadaki su buharı 48 gr olarak M. N. O. =? bulunur. Buna göre toplam su buharı miktarı, 400 metreküp hava için 19200 gr/h bulunur.
Doyma eğrisi
Problem 2. Kompresörün emdiği hava miktarı 1000 m 3/h sıkıştırlan havanın basıncı 7 atm. Emilen havanın sıcaklığı 20 o. C (293 o. K) ve bağıl nem oranı %50 dir. Bu durumdaki havanın sıkıştırmadan önce içinde bulunan su miktarını bulunuz? Ayrıca aynı miktardaki havanın basıncını 8 atmosfere ve sıcaklığını 35 o. C ye çıkarırsak sıkışma sonucunda meydana gelecek su miktarını bulunuz? Çözüm: Doyma eğrisinden 20 o. C havanın doyma miktarı 17, 3 gr/m 3 bağıl nem oranı %50 olduğuna göre su miktarı Sıkıştırmadan önce bulunan su miktarı Sıkıştırma sonrasında bulunan su miktarı
Problem 3. Şekil 16, 3’de görülen sistemden saç bükme işleminde pnomatik silindirden yararlanılmaktadır. Havanın basıncı 6 bar piston çapı 150 mm ve sürtünmeden dolayı verim 0, 90 olarak kabul edilmiştir. İtme kuvvetinin değerini hesaplayınız. ? Çözüm:

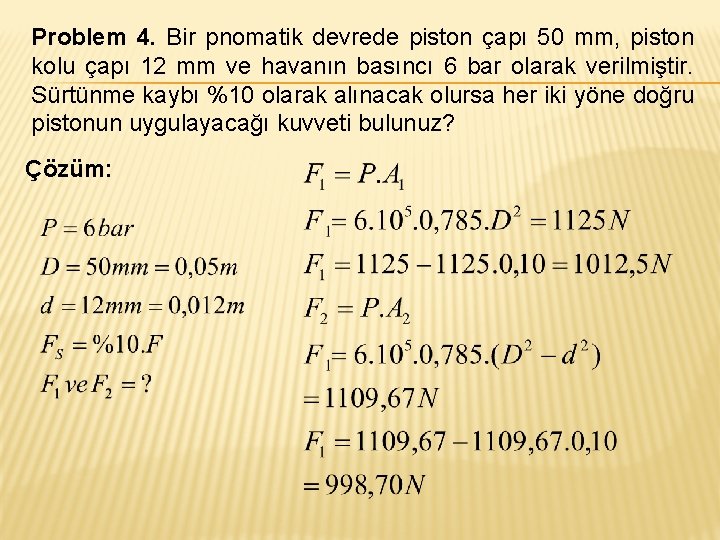

Problem 4. Bir pnomatik devrede piston çapı 50 mm, piston kolu çapı 12 mm ve havanın basıncı 6 bar olarak verilmiştir. Sürtünme kaybı %10 olarak alınacak olursa her iki yöne doğru pistonun uygulayacağı kuvveti bulunuz? Çözüm:
Problem 5. Şekil 16. 5 de görülen sistemde pnömatik sistemden yararlanılarak iş parçası sıkılmaktadır. Pnömatik silindirde piston çapı 70 mm hava basıncı 6 bar, ve sürtünme kayıpları %10 olarak verilmiştir. Buna göre iş parçasının böyle bir mekanizmayı kullanarak kaç kg’lık bir kuvvetle sıkılacağını hesaplayınız. ? Çözüm: İş parçasını sıkmaya yarayan F 2 kuvvetini bulmak için moment kuralı uygulanır.

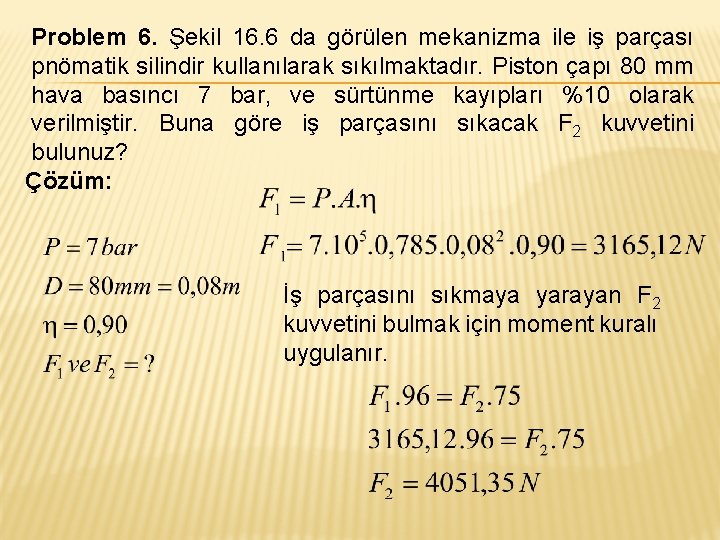

Problem 6. Şekil 16. 6 da görülen mekanizma ile iş parçası pnömatik silindir kullanılarak sıkılmaktadır. Piston çapı 80 mm hava basıncı 7 bar, ve sürtünme kayıpları %10 olarak verilmiştir. Buna göre iş parçasını sıkacak F 2 kuvvetini bulunuz? Çözüm: İş parçasını sıkmaya yarayan F 2 kuvvetini bulmak için moment kuralı uygulanır.

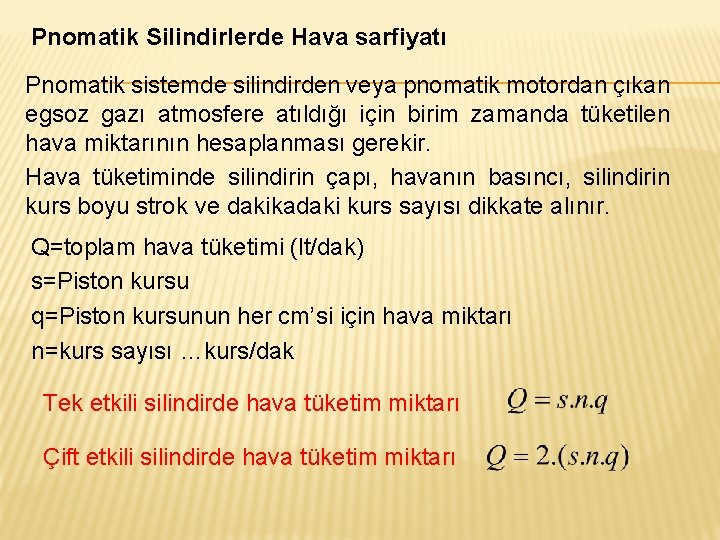

Pnomatik Silindirlerde Hava sarfiyatı Pnomatik sistemde silindirden veya pnomatik motordan çıkan egsoz gazı atmosfere atıldığı için birim zamanda tüketilen hava miktarının hesaplanması gerekir. Hava tüketiminde silindirin çapı, havanın basıncı, silindirin kurs boyu strok ve dakikadaki kurs sayısı dikkate alınır. Q=toplam hava tüketimi (lt/dak) s=Piston kursu q=Piston kursunun her cm’si için hava miktarı n=kurs sayısı …kurs/dak Tek etkili silindirde hava tüketim miktarı Çift etkili silindirde hava tüketim miktarı
Problem 7. Çift etkili silindirde piston çapı 100 mm hava basıncı 5 bar, kurs sayısı 40/dak ve kurs boyu 150 mm dir. Çalışma sırasında tüketilecek hava miktarını aynı çapta ve özellikte 10 silindir için hesaplayınız? Çözüm:
Problem 8. ÖDEV Bir pnomatik sistemde tek etkili silindirin kurs boyu 12 cm, kurs sayısı dakikada 50 ve q=0, 535 dir. Çift etkili silindirde kurs boyu 20 cm, kurs sayısı dakikada 30 ve q=0, 611 dir. Bu sistemde 4 adet tek etkili, 6 adet çift etkili silindir çalışmaktadır. Bu silindirlerin 8 dakikada tüketecekleri hava miktarını bulunuz? Çözüm:
Problem 9. ÖDEV Şekilde görülen bir bağlama sisteminde basınçlı hava ile birlikte mekanik sistemden de yararlanılmaktadır. Böylece pistonun F 1 kuvveti iki üç katı bir kuvvetle iş parçası sıkılabilmektedir. Bu örnekte silindire 7 bar basıncında hava verilmekte silindir çapı 100 mm silindir verimi %85 olarak verilmiştir. Buna göre iş parçasını sıkan F 2 kuvvetini bulunuz? Çözüm:
Problem 10. ÖDEV Şekilde görülen hidro-pnomatik silindire 6 bar basıncında hava gönderilmekte ve hidrolik silindirdeki yağın basıncı belirli bir değere yükseltilmektedir. Buna göre a) Pistonun itme kuvvetini b) Hidrolik silindirde bulunan yapın basıncını c) Yağın debisi 0, 1 lt/dak olduğuna göre hidrolik silindirdeki pistonun hızını hesaplayınız? Çözüm:
