PN Junction

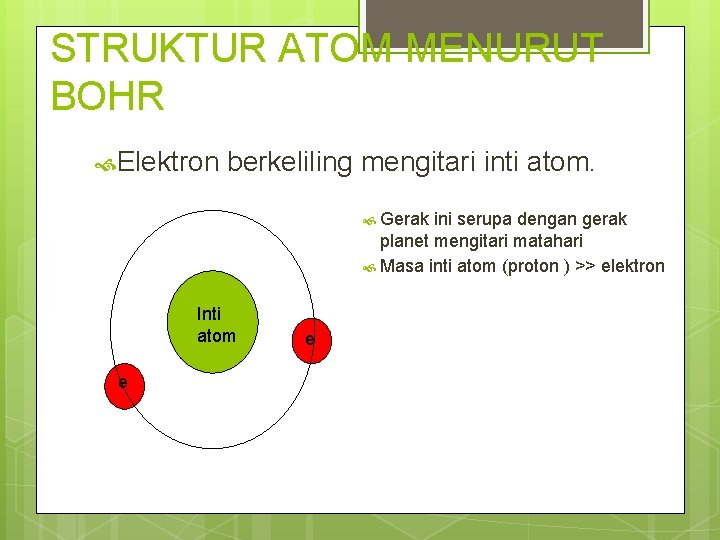

STRUKTUR ATOM MENURUT BOHR Elektron berkeliling mengitari inti atom. Gerak ini serupa dengan gerak planet mengitari matahari Masa inti atom (proton ) >> elektron Inti atom e e

Struktur Atom 2 dimensi Elektron valensi atom silikon 14 p 2 -8 -4

Level Energi

Teori pita energi kristal Kristal, deretan atom atau molekul dalam susunan ruang 3 demensi

Unsur Penyusun Semikonduktor murni ( intrinsik ) : Ge & Si Ge Ge Ge Struktur kristal Ge pada suhu sangat rendah 0˚ K

Struktur kristal Ge pada suhu kamar Ge Ge Ge Struktur kristal Ge pada suhu kamar

Isolator, semikonduktor dan logam E konduksi valensi Logam valensi Semikonduktor Murni valensi isolator

Ketakmurnian (ekstrinsik) Donor dan Akseptor Jika Ge atau Si ditambah atom bervalensi 5 ( Sb, fosfor, arsenikum) mk akan membentuk ketakmurnian donor ( semikonduktor tipe n ) Ge Ge Sb Ge Ge

Pita Energi Semikonduktor tipe-n Pita konduksi energi Tingkat energi donor EG Pita valensi

Ketakmurnian Akseptor Jika Ge atau Si ditambah atom bervalensi 3 mk akan membentuk ketakmurnian akseptor (semikonduktor tipe p ) Ge Ge +3 Ge Ge

Pita Energi semikonduktor tipe-p Pita konduksi energi EG Tingkat energi akseptor Pita valensi

Keadaan atomik semikonduktor tipe P dan N

Keadaan sebelum difusi

Keadaan saat difusi

Keadaan setelah difusi

Keadaan setelah difusi

Gambaran energi setelah difusi

Gambaran energi

Dioda dibias maju

Semikonduktor di bias maju

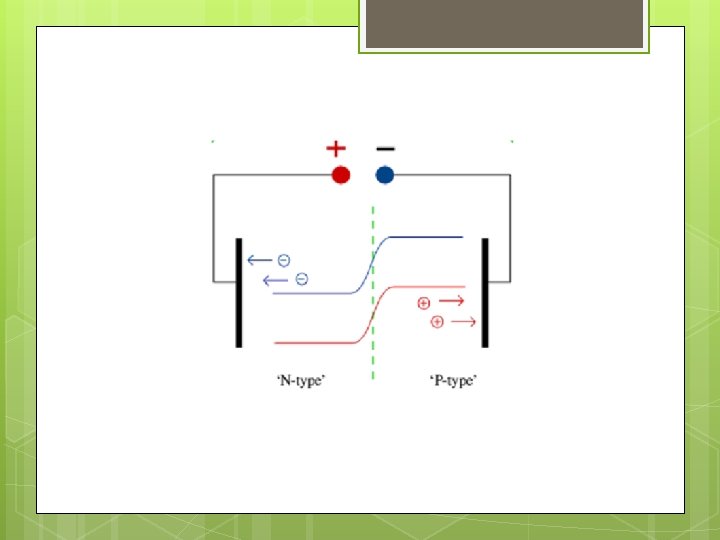

Bagaimana jika sumber tegangan yang dibias dibalik polaritasnya ? Dioda dibias Reverse

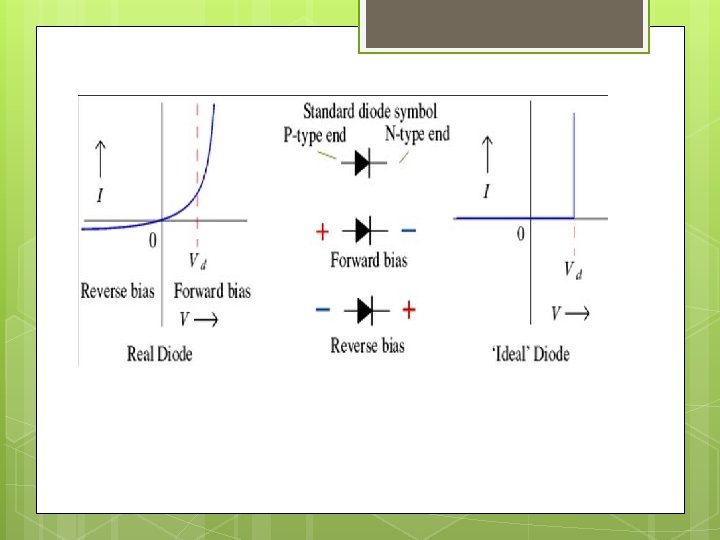

Karakteristik dioda

Bentuk Kemasan (Package) Dioda Biasanya ada rating daya/arus maksimal Semakin besar rating daya/arusnya maka dimensi kemasan semakain besar

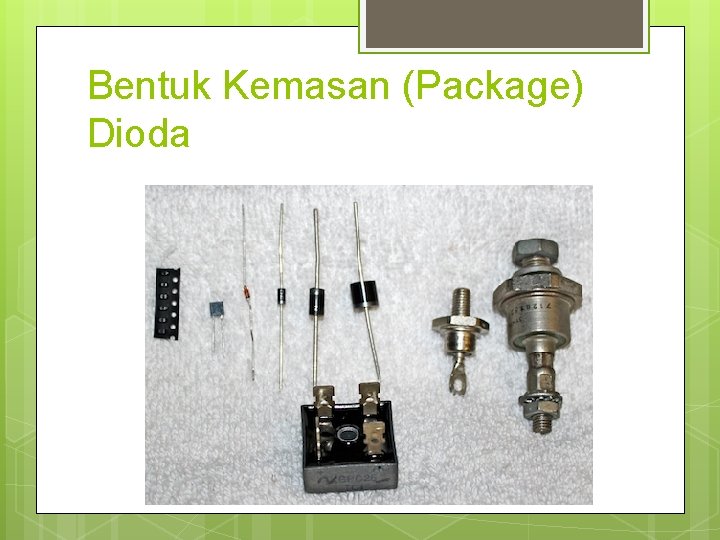

Bentuk Kemasan (Package) Dioda

Dioda fungsi khusus

Tugas Buat daftar komponen untuk 10 tipe dioda beserta foto + spesifikasinya (tulis tangan + foto boleh print, digunting & ditempel) dikumpulkan pertemuan berikutnya No Tipe & Foto Spesifikasi 1 1 N 4007 Tegangan balik puncak = 1000 Volt Arus maju rata-rata = 1 A Arus kejut puncak = 30 A Disipasi daya = 3 W Tegangan maju = 1, 1 Volt @ 1 A
