PMT TEST PMT cable connector connection PMT Scratch
PMT TEST PMT cable connector connection PMT Scratch checking PMT labeling Dark box design ü Turn table schematics ü light-tight Door
PMT Cable connector connection - connector(SHV 50 -3 -1) 연결 후 Multimetor로 Base의총 저항을 측정하여 connector의 연결상태 확인 (PMT Base 총저항 9. 39 MΩ) : RF Adaptor (34 SHV 50 -0 -1)를 SHV 50 -3 -1 에 연결하여 저 항을 측정하였고, Base 회로의 capacitor들의 영향 으로 측정된 총 저항이 ~15 MΩ 정도. SHV 50 -3 -1 PMT labeling -PMT의 Serial No. 순으로 1 번부터 34번까지 번호를 매기고, 사진처럼 labeling 함 34 SHV 50 -0 -1
PMT scratch check - 두개의 PMT를 제외하고 모두 상태 양호 - 두개의 PMT check 요망 28번 PMT : 표면에 scratch 있음 32번 PMT : 표면에 이물질이 붙어 있음. 28 32 Filed up PMTS after finishing the connection conector & labeling & checking scratch or other damage at SNU lab.

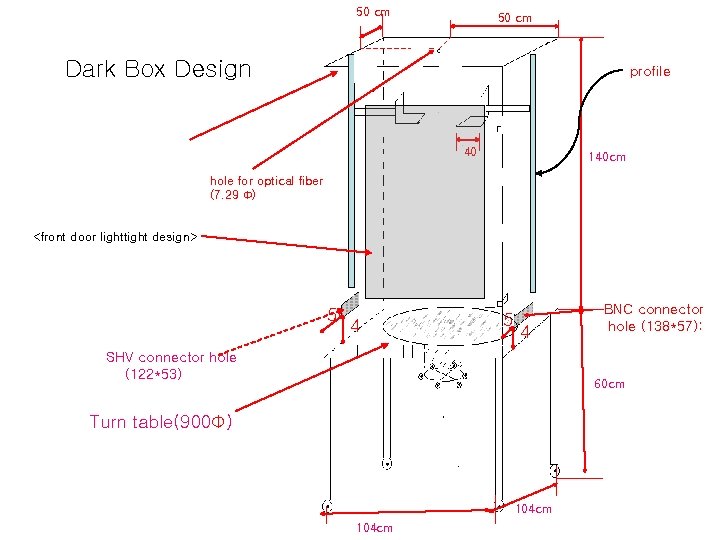

50 cm Dark Box Design profile 40 140 cm hole for optical fiber (7. 29 Φ) <front door lighttight design> 5 4 SHV connector hole (122*53) BNC connector hole (138*57): 60 cm Turn table(900Φ) 104 cm

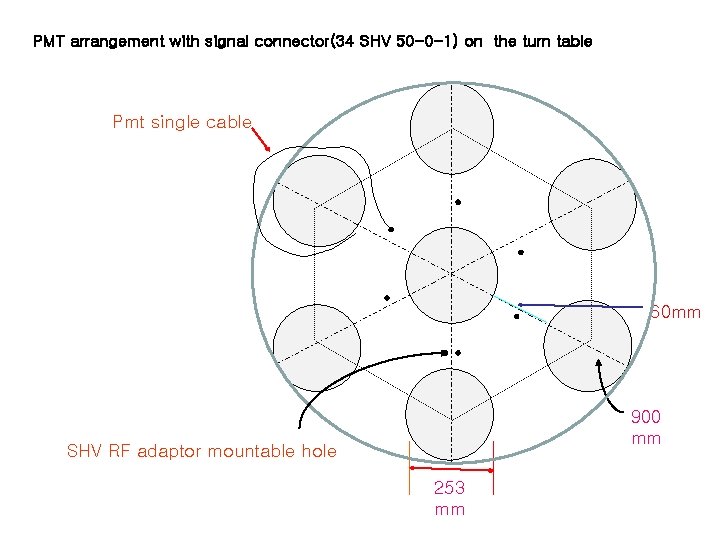

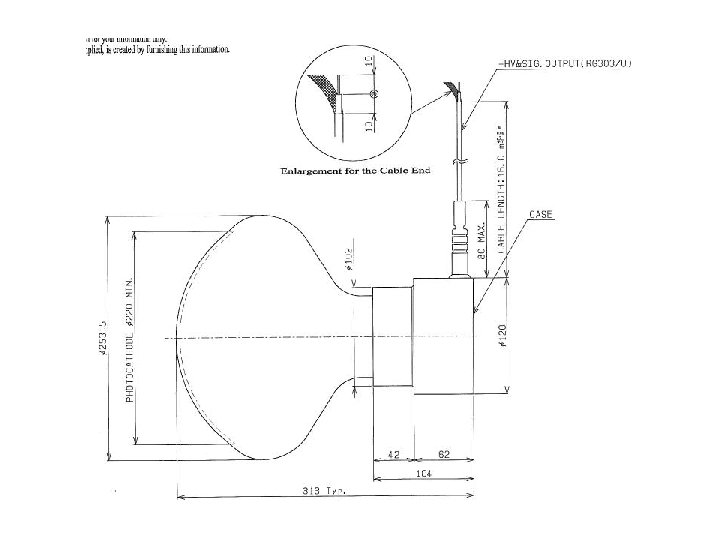

PMT arrangement with signal connector(34 SHV 50 -0 -1) on the turn table Pmt single cable 60 mm 900 mm SHV RF adaptor mountable hole 253 mm
회전판 PMT single cable PMT SHV RF Adaptor HV cable SHV RF Adaptor 베어링 o 60 회전조절막대 회전축 Light-tight실리콘막음처리
PMT holder idea 1. Turn table 위의 삼발이 스테인레스 홀더 너트홀 위치 186. 6 60 93. 3 8 93. 3 222. 7 900

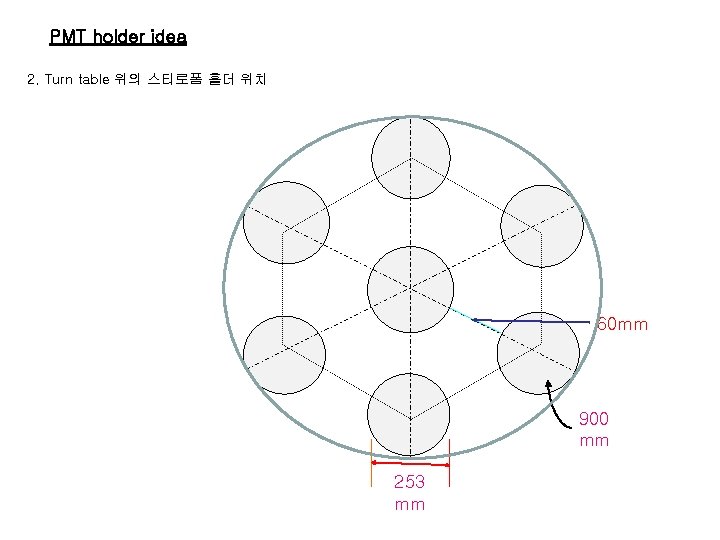

PMT holder idea 2. Turn table 위의 스티로폼 홀더 위치 60 mm 900 mm 253 mm

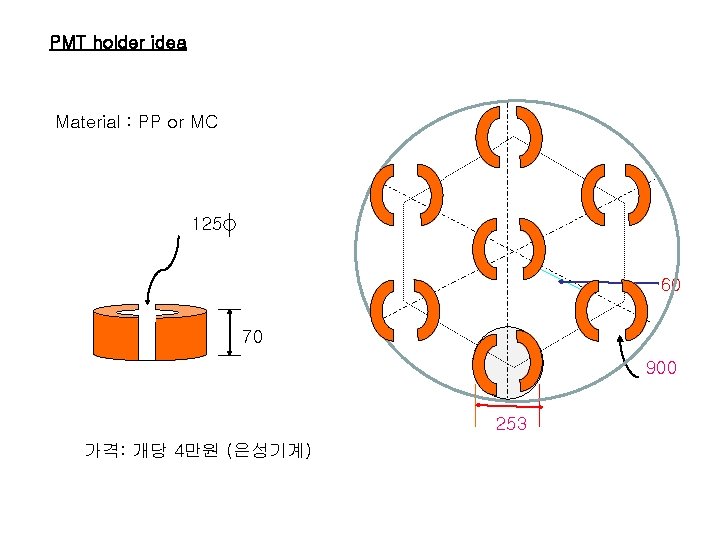

PMT holder idea Material : PP or MC 125 60 70 900 253 가격: 개당 4만원 (은성기계)

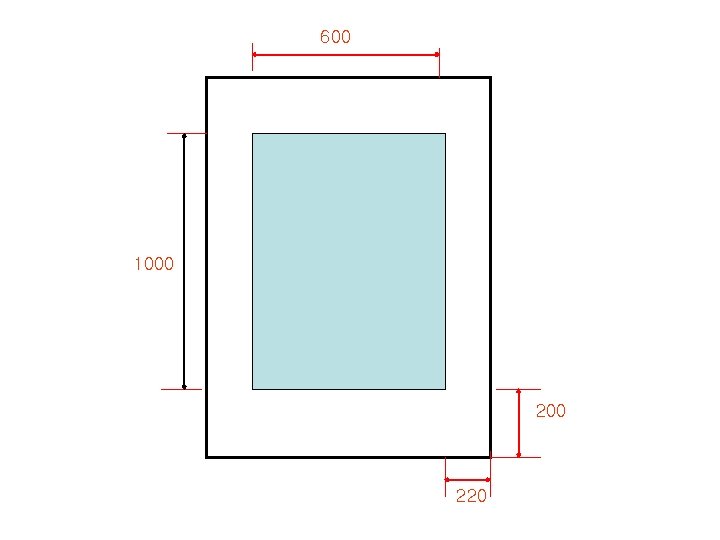

600 1000 220

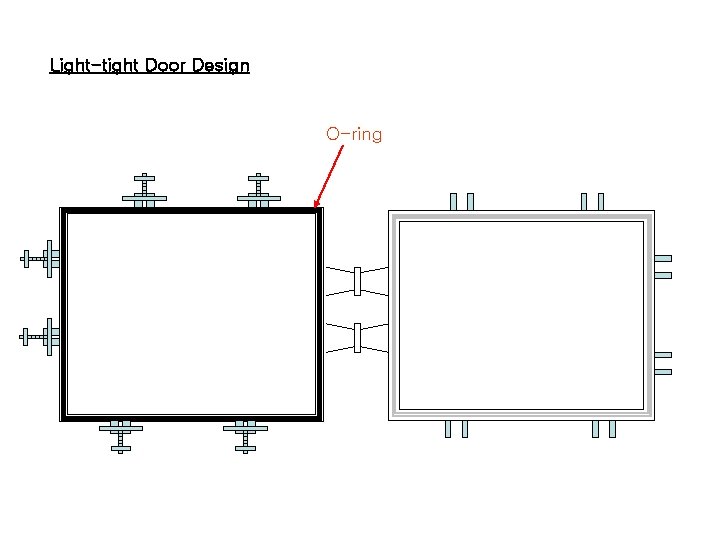

Light-tight Door Design O-ring

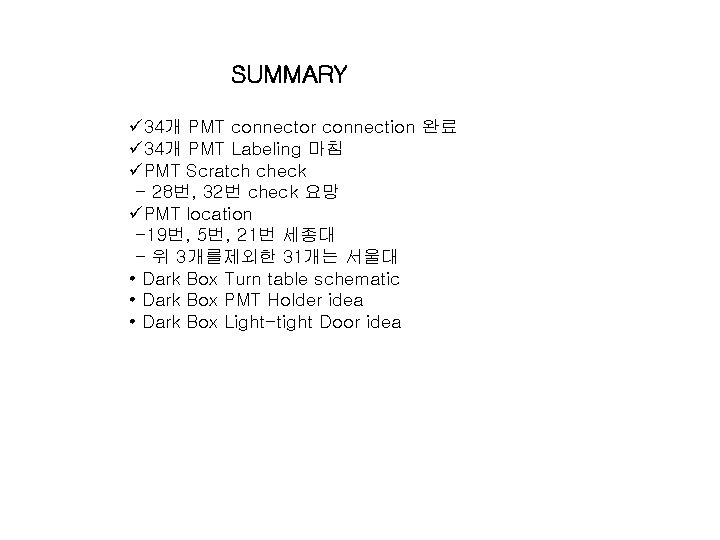

SUMMARY ü 34개 PMT connector connection 완료 ü 34개 PMT Labeling 마침 üPMT Scratch check - 28번, 32번 check 요망 üPMT location -19번, 5번, 21번 세종대 - 위 3개를제외한 31개는 서울대 • Dark Box Turn table schematic • Dark Box PMT Holder idea • Dark Box Light-tight Door idea
