Plynovod v budove 12 prednka prof Ing Zuzana

Plynovod v budove 12. prednáška prof. Ing. Zuzana Vranayová, Ph. D. 2019/2020 Sv. F TUKE 1

Obsah Plynové spotrebiče n Dimenzovanie plynovodu n Odvod spalín n Montáž, skúšanie, prevádzka a údržba plynovodu n Rozvod LPG n 2

Plynovod v budove Spotrebiče plynu Plynové spotrebiče: - nie sú súčasťou domového plynovodu - umiestnené v priestoroch, rozmermi, vetraním, prívodom vzduchu a účelom zodpovedajúcim vyhotoveniu a funkcii spotrebiča, resp. jeho menovitému výkonu. 3

Plynovod v budove Spotrebiče plynu Nesmú sa umiestňovať: - vo verejných priestranstvách (prechody, prejazdy, spoločné chodby, schodiská); - do chránených únikových ciest; - zhromaždíšť osôb, - v priestoroch, kde by mohlo dôjsť k vzniku požiaru; - v kúpeľniach, skladiskách potravín a WC; - v miestnostiach na spanie a obytných miestnostiach. 4

Plynovod v budove Hlavný uzáver plynu HUP - miesto určuje dodávateľ plynu. Spravidla: a) V plynomernej skrini v rámci oplotenia b) V plynomernej skrini vo výklenku na fasáde c) Zemná súprava – len so schválením plynární d) Vo vnútri objektu – výnimočne, so schválením plynární 5

Plynovod v budove Hlavný uzáver plynu • 6

Plynovod v budove Hlavný uzáver plynu Nesmie sa umiestniť: a) v zhromažďovacom priestore; b) v obývacej miestnosti; c) v kúpeľni, na záchode, v práčovni; d) v kotolni; e) v chránených únikových chodbách; f) v skladoch potravín alebo horľavých látok a horľavých kvapalín; g) v šachtách všetkých druhov; h) v kolektoroch; i) v technických podlažiach a v garážach. 7

Plynovod v budove Hlavný uzáver plynu + plynomer • Plynomer je majetkom plynárenského podniku, osadzuje sa dodatočne. Presná poloha prívodu a vývodu sa docieľuje pomocou makety. Plynomer môže byť pripojený bez obtoku (pre bytové jednotky) a s obtokom (nemocnice). 8

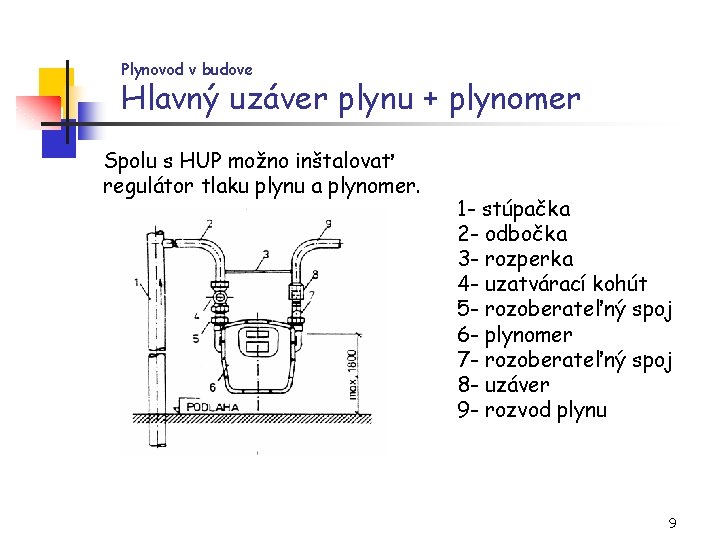

Plynovod v budove Hlavný uzáver plynu + plynomer Spolu s HUP možno inštalovať regulátor tlaku plynu a plynomer. 1 - stúpačka 2 - odbočka 3 - rozperka 4 - uzatvárací kohút 5 - rozoberateľný spoj 6 - plynomer 7 - rozoberateľný spoj 8 - uzáver 9 - rozvod plynu 9

Plynovod v budove Ostatné uzávery na domovom plynovode Ostatné uzávery (guľové kohúty): a) na stúpacom potrubí, alebo odbočke k nemu (ak ich viac ako 1); b) pred plynomerom (neplatí, ak je uzáver pred regulátorom tlaku plynu); c) pred regulátorom tlaku, resp. za ním; d) pred každým plynovým spotrebičom; e) pred každým samostatným rozvodom plynu pre technologické účely (dielne, veľkokuchyne, laboratórne stoly a pod. ); f) pred miestnosťami, kde je nebezpečenstvo výbuchu, alebo požiaru, v dôsledku tam vykonávanej činnosti. 10

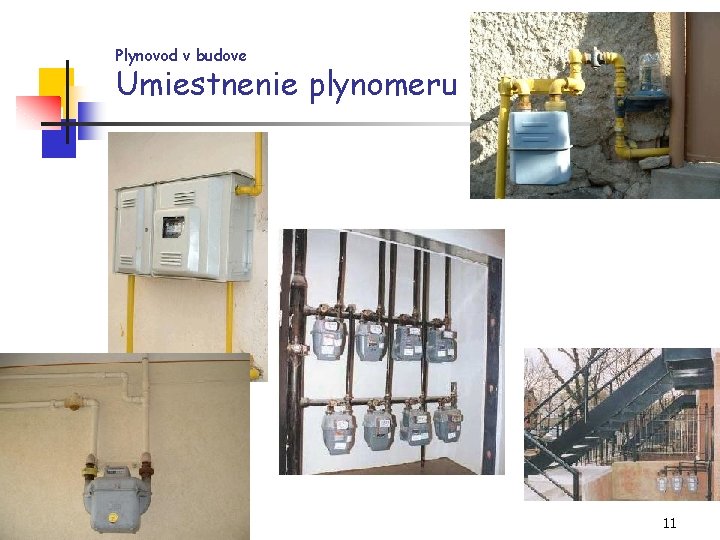

Plynovod v budove Umiestnenie plynomeru 2009/2010 Sv. F TUKE 11

Rozvod plynu v budovách Prechod plynovodu cez vonkajšiu stenu Zásady uloženie plynovodu do chráničky - chránička musí byť zabudovaná do vonkajšej steny budovy napevno, avšak nesmie byť porušená statika budovy; - presahuje na oboch koncoch min. 10 mm stenu budovy; - plynovod je uložený v chráničke centrický/vystredený; - vstupný a výstupná časť chráničky a plynovodu je utesnená (elastickou hmotou podľa obrázka); - chránička a plynovod sú chránené proti korózii, resp. sú vyhotovené z materiálov odolných proti korózii; - vo vnútri chráničky nesmie byť spoj.

Rozvod plynu v budovách Podzemný prechod plynovodu do budovy Obvod. stena Úroveň terénu min. 10 mm Plynovod Tesnenie Chránička

Rozvod plynu v budovách Nadzemný prechod plynovodu do budovy Skrinka Obvod. stena min. 10 mm Plynovod Tesnenie Úroveň terénu min. 10 mm Chránička

Rozvod plynu v budovách Prechod plynovodu v budove Plynovod prechádzajúci cez duté priestory, stropy, steny a ťažko kontrolovateľné miesta, nesmie mať spoje. Chránička min. 10 mm Tesnenie min. 10 mm Plynovod

Rozvod plynu v budovách Doporučené vzdialenosti uchytenia plynovodov

Plynovod v budove dimenzovanie 17

Plynové spotrebiče -výpočet Na určenie vnútorného priemeru potrubia je potrebné poznať: a) celkovú tlakovú stratu v domovom plynovode ( pc), b) redukovaný odber plynu (Qr), c) ekvivalentnú dĺžku potrubia (Le) a d) relatívnu hustotu plynu (d). 18

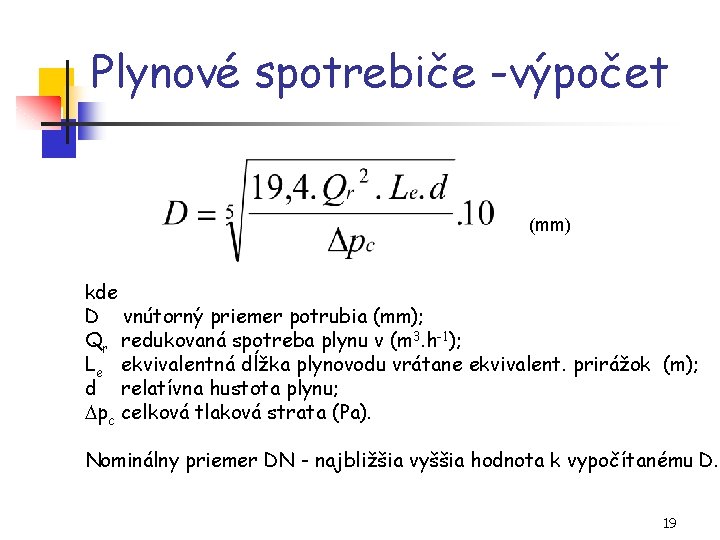

Plynové spotrebiče -výpočet (mm) kde D vnútorný priemer potrubia (mm); Qr redukovaná spotreba plynu v (m 3. h-1); Le ekvivalentná dĺžka plynovodu vrátane ekvivalent. prirážok (m); d relatívna hustota plynu; pc celková tlaková strata (Pa). Nominálny priemer DN - najbližšia vyššia hodnota k vypočítanému D. 19

Plynové spotrebiče -výpočet Redukovaný odber plynu: Qr = k 1. q 1 + k 2. q 2 + k 3. q 3 + k 4. q 4 + k 5. q 5 (m 3. h-1) q 1 súčet odberových množstiev plynu spotrebičov na tepelnú prípravu pokrmov (plynové sporáky, variče, plynové rúry, ražne, 20

Axonometria plynovodu 21

- Postup pri výpočte domového plynovodu 1. na schéme sa označia úseky, kde dochádza k zmene príkonu (spotreby) plynu; 2. stanoví sa menovitý príkon Qj (súčet príkonov všetkých spotrebičov pripojených v danom úseku); 3. podľa druhu a počtu spotrebičov v danom úseku sa stanovia koeficienty súčasnosti kj (podľa tab. ); 4. stanoví sa redukovaný objem plynu pre daný úsek; 5. stanoví sa skutočná dĺžka potrubia daného úseku L (m); 22

6. stanoví sa predbežná strata tlaku R v Pa na 1 m dĺžky daného úseku: R= p/ Le kde: p jedovolená strata tlaku pre domový plynovod (100 Pa na rozdeľovacie potrubie a 50 Pa na prípojku); Le dĺžka domového plynovodu (m) od regulátora až k najvzdialenejšiemu spotrebiču (bez stúpačiek) vrátane ekvivalentných prídavkov (50 % z dĺžky potrubia; t. j. Le = 1, 5. L 7. svetlosť sa určí podľa predbežne určenej straty tlaku R v Pa na 1 m 23

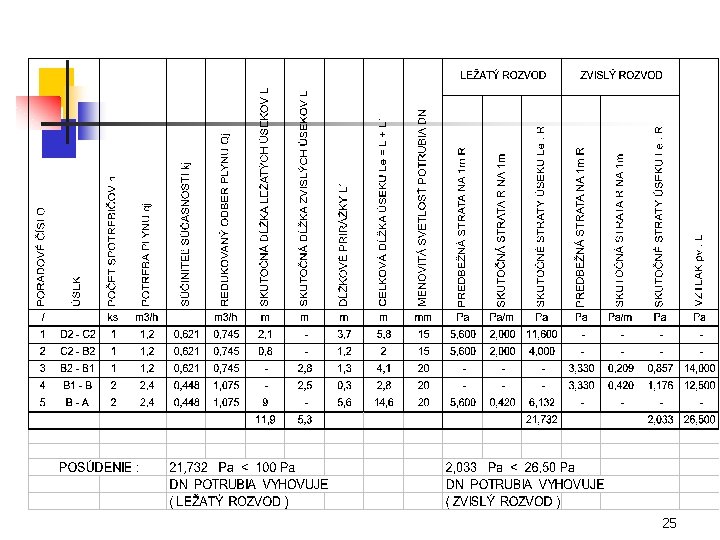

8. určí sa ekvivalentná dĺžka Le potrubia v (m) súčet ekvivalentných prídavkov na tvarovky a armatúry v danom úseku, t. j. Le = L + súčet prídavkov; 9. skutočná strata tlaku R na 1 m v danom úseku (interpoláciou); 10. celková strata tlaku plynu pc daného úseku: pc = L. Rs (Pa) 11. súčet celkových tlakových strát všetkých úsekov nesmie byť väčší ako dovolená strata; 12. tlaková strata pre zvislé rozvody rovnako pri vodorovných rozvodoch pri neprekročení hodnoty prirodzeného vztlaku. 24

25

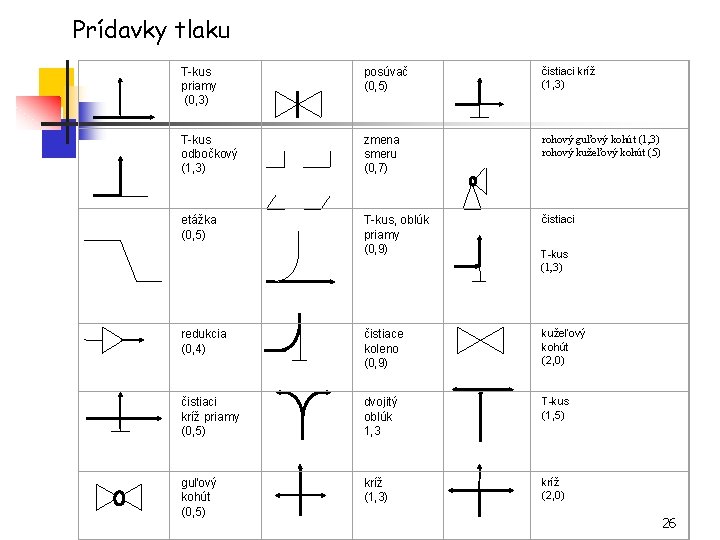

Prídavky tlaku T-kus priamy (0, 3) posúvač (0, 5) čistiaci kríž (1, 3) T-kus odbočkový (1, 3) zmena smeru (0, 7) rohový guľový kohút (1, 3) rohový kužeľový kohút (5) etážka (0, 5) T-kus, oblúk priamy (0, 9) čistiaci čistiace koleno (0, 9) kužeľový kohút (2, 0) redukcia (0, 4) T-kus (1, 3) čistiaci kríž priamy (0, 5) dvojitý oblúk 1, 3 T-kus (1, 5) guľový kohút (0, 5) kríž (1, 3) kríž (2, 0) 26

Strata tlaku p v Pa na 1 m potrubia D 20 10 8 5 4 mm 3 2 1 0, 66 7 0, 5 0, 4 0, 33 0, 25 0, 20 Pretekajúce množstvo plynu v m 3. h-1 10 1, 31 0, 93 0, 83 0, 66 0, 57 12 2, 07 1, 46 1, 31 1, 03 0, 92 0, 80 15 3, 61 2, 55 2, 28 1, 81 1, 62 1, 40 1, 14 20 7, 42 5, 24 4, 69 3, 71 3, 32 2, 87 2, 34 1, 66 1, 34 1, 17 1, 05 0, 95 0, 83 0, 74 25 12, 9 5 9, 16 8, 19 6, 48 5, 79 5, 02 4, 10 2, 90 2, 37 2, 05 1, 83 1, 66 1, 45 1, 30 32 24, 0 17, 0 15, 2 12, 0 10, 7 9, 30 7, 95 5, 37 4, 38 3, 80 3, 40 3, 03 2, 68 2, 40 40 42, 0 29, 7 26, 5 21, 0 18, 8 16, 2 13, 3 9, 38 7, 66 6, 63 5, 93 5, 39 4, 69 4, 19 50 73, 3 51, 8 46, 3 36, 6 32, 8 28, 4 23, 2 16, 4 13, 4 11, 6 10, 4 9, 41 8, 19 7, 33 60 116 81, 7 73, 1 57, 8 51, 7 44, 8 36, 6 25, 8 21, 1 18, 3 16, 3 14, 8 12, 9 11, 6 70 120 107 85, 5 76, 0 65, 8 53, 7 38, 0 31, 0 26, 9 24, 0 21, 8 19, 0 17, 0 80 237 168 150 119 106 91, 9 75, 0 53, 1 43, 3 37, 5 33, 6 30, 5 26, 5 23, 7 100 415 293 262 207 185 161 131 92, 7 75, 6 65, 5 58, 6 53, 2 46, 3 41, 5 27

Takto nie! 28

Vztlak plynu Pri výškových budovách sa musí - najmä pri nízkotlakových plynovodoch, vziať do úvahy zmena tlaku plynu v závislosti od výšky budovy. 29

pv = 12, 3∙(1 - d)∙H pv je prirodzený vztlak (Pa); H rozdiel výšok v úseku (m); d hustota plynu vztiahnutá na vzduch. Poznámka: Orientačne platí pre zemný plyn: pv = 5, 3 Pa/m 30

Vnútorný plynovod Plynové spotrebiče n n n Podľa účelu (jedlo, TV, ÚK) Podľa vyhotovenia - skupiny A, B a C, podľa nárokov na odvod spalín a prívodu vzduchu na spaľovanie. Spotrebič vyhotovenia A má prívod spaľovacieho vzduchu a odvod spalín z priestoru, v ktorom je umiestnený. Môže byť s ventilátorom alebo bez neho. 31

32

Vnútorný plynovod Plynové spotrebiče n n Spotrebič vyhotovenia B - prívod spaľovacieho vzduchu z priestoru, v ktorom je umiestnený, odvod spalín sa rieši dymovodom mimo tohto priestoru. Môže byť s prerušovačom ťahu alebo s prirodzeným ťahom. 33

Vnútorný plynovod Plynové spotrebiče n n Spotrebič vyhotovenia C prívod spaľovacieho vzduchu aj odvod spalín mimo priestoru, v ktorom je umiestnený (spaľovací okruh – prívod spaľovacieho vzduchu, spaľovacia komora, výmenník tepla a odvod spalín, uzavretý od priestoru, v ktorom je inštalovaný). s prerušovačom ťahu / s prirodzeným ťahom, zabudovaným ventilátorom. 34

Plynové spotrebiče -vetranie - Plynové spotrebiče je možné inštalovať v miestnosti so svetlou výškou najmenej 2, 3 m. -Najmenšie dovolené objemy miestnosti (v m 3), v ktorých možno umiestniť spotrebiče v zhotovení A, sú v tabuľke. - Ak je nad spotrebičom inštalované účinné odvetrávacie zariadenie, možno najmenší prípustný objem miestnosti zmenšiť na 75 % podľa tabuľky. 35

Plynové spotrebiče -vetranie - Prietokový ohrievač bez odťahu spalín s výkonom do 10 k. W možno umiestniť v kuchyni alebo inej vetrateľnej miestnosti len ak má inštalovaný iba 1 vývod teplej vody používaný na krátkodobé účely (drez, umývadlo). - Vývod teplej vody musí byť v tej istej miestnosti, ako je prietokový ohrievač. 36

Plynové spotrebiče -vetranie najmenší prípustný objem miestnosti v m 3 Druh plynového spotrebiča v bytových jednotkách s viacerými obytnými miestnosťami v bytových jednotkách s jednou obytnou miestnosťou a) plynový sporák s plynovou alebo elektrickou rúrou, alebo vstavaná jednotka s odde 1 enou varnou doskou s plynovou rúrou 20 50 b) samostatná rúra na pečenie alebo samostatný plynový varič 10 30 6 6 d) ohrievač vody s príkonom do 10 k. W 20 50 a) ohrievač vody s príkonom do 10 k. W spoločne so spotrebičom v: a) b) alebo c) 26 20 80 60 c) plynová chladnička 37

Plynové spotrebiče -vetranie Pri spotrebičoch B s atmosférickými horákmi musí pripadať na 1 k. W príkonu spotrebiča najmenej 1 m 3 objemu miestnosti. Prívod spaľovacieho vzduchu (resp. dostatočný objem miestnosti) možno zabezpečiť: - trvalým prepojením miestnosti s vonkajším priestorom; - umiestnením spotrebiča do miestnosti zaručujúcej škárovú prievzdušnosť okien, dverí a pod; - vzájomným prepojením so susednou miestnosťou (miestnosťami); - núteným prívodom vzduchu (ventilátorom). 38

Plynové spotrebiče -vetranie Prívod vzduchu zabezpečený trvalým prepojením miestnosti s vonkajším priestorom otvorom (otvormi) musí mať minimálny voľný prierez 0, 001 m 2 na 1 k. W príkonu spotrebiča, najmenej však 0, 02 m 2. Tieto otvory môžu byť uzatvárateľné len v tom prípade, ak je zabezpečené ich automatické ovládanie v spojení s prevádzkou spotrebiča. 39

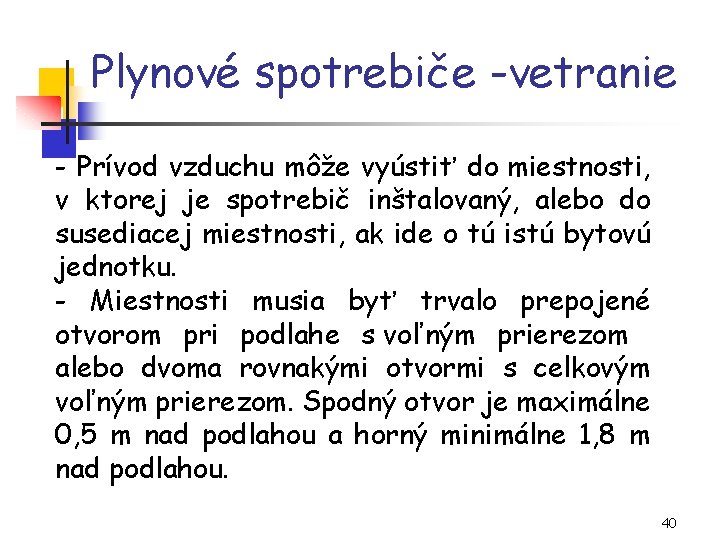

Plynové spotrebiče -vetranie - Prívod vzduchu môže vyústiť do miestnosti, v ktorej je spotrebič inštalovaný, alebo do susediacej miestnosti, ak ide o tú istú bytovú jednotku. - Miestnosti musia byť trvalo prepojené otvorom pri podlahe s voľným prierezom alebo dvoma rovnakými otvormi s celkovým voľným prierezom. Spodný otvor je maximálne 0, 5 m nad podlahou a horný minimálne 1, 8 m nad podlahou. 40

Rozvod plynu v budovách - vetranie 2 1 1 – vetraný priestor; priestor so stálou výmenou vzduchu s vonkajším priestorom neuzatvárateľným otvorom 2 – priamo vetrateľný priestor, kde je možné výmenu vzduchu uskutočniť s vonkajším priestorom otvorením okien, balkónových dverí.

Rozvod plynu v budovách - vetranie 2 3 4 3 – nepriamo vetrateľný priestor; výmenu vzduchu je možné uskutočniť nepriamo cez susediaci priestor (otvorením dverí, ich úpravou). . 4 – nevetraný priestor bez výmeny vzduchu napr. prepojený dverami s iným nepriamo vetrateľným priestorom

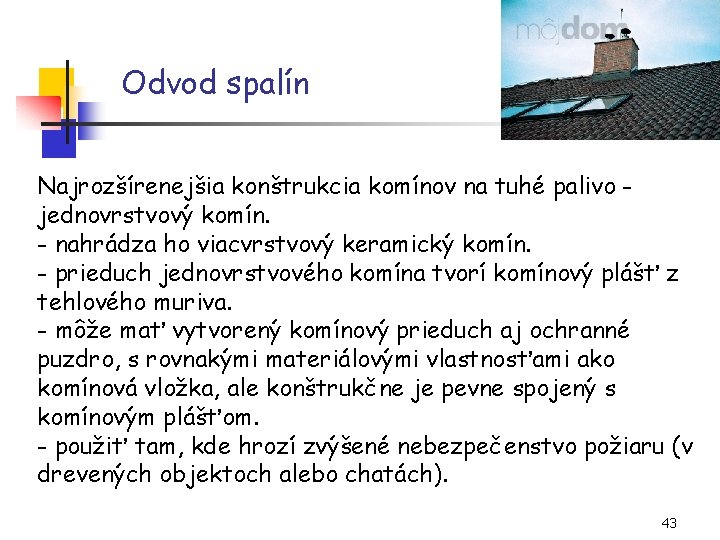

Odvod spalín Najrozšírenejšia konštrukcia komínov na tuhé palivo jednovrstvový komín. - nahrádza ho viacvrstvový keramický komín. - prieduch jednovrstvového komína tvorí komínový plášť z tehlového muriva. - môže mať vytvorený komínový prieduch aj ochranné puzdro, s rovnakými materiálovými vlastnosťami ako komínová vložka, ale konštrukčne je pevne spojený s komínovým plášťom. - použiť tam, kde hrozí zvýšené nebezpečenstvo požiaru (v drevených objektoch alebo chatách). 43

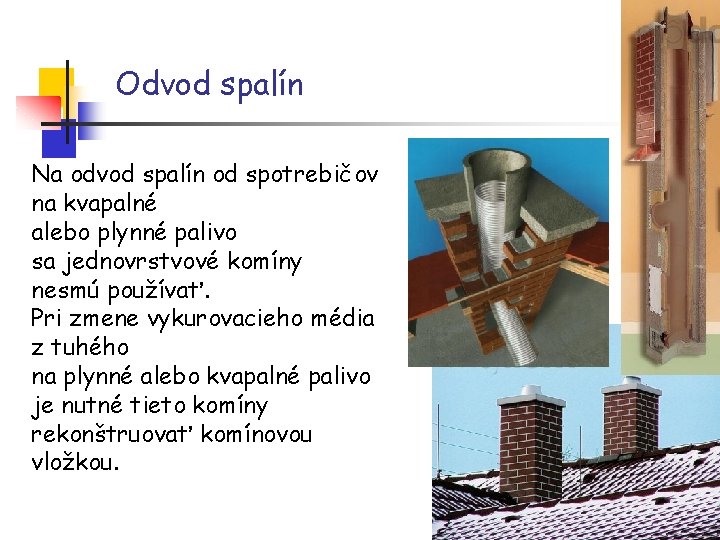

Odvod spalín Na odvod spalín od spotrebičov na kvapalné alebo plynné palivo sa jednovrstvové komíny nesmú používať. Pri zmene vykurovacieho média z tuhého na plynné alebo kvapalné palivo je nutné tieto komíny rekonštruovať komínovou vložkou. 44

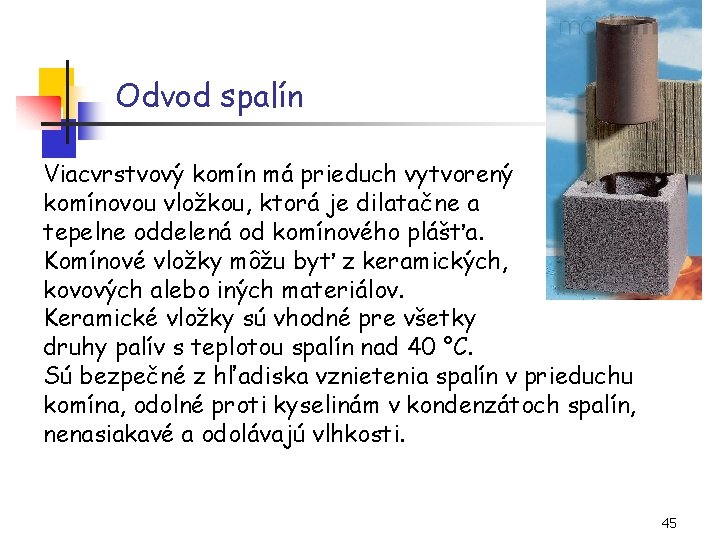

Odvod spalín Viacvrstvový komín má prieduch vytvorený komínovou vložkou, ktorá je dilatačne a tepelne oddelená od komínového plášťa. Komínové vložky môžu byť z keramických, kovových alebo iných materiálov. Keramické vložky sú vhodné pre všetky druhy palív s teplotou spalín nad 40 °C. Sú bezpečné z hľadiska vznietenia spalín v prieduchu komína, odolné proti kyselinám v kondenzátoch spalín, nenasiakavé a odolávajú vlhkosti. 45

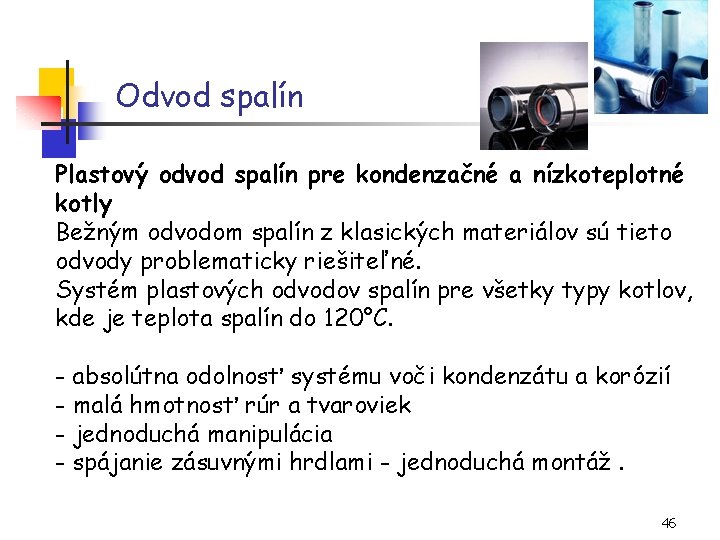

Odvod spalín Plastový odvod spalín pre kondenzačné a nízkoteplotné kotly Bežným odvodom spalín z klasických materiálov sú tieto odvody problematicky riešiteľné. Systém plastových odvodov spalín pre všetky typy kotlov, kde je teplota spalín do 120°C. - absolútna odolnosť systému voči kondenzátu a korózií - malá hmotnosť rúr a tvaroviek - jednoduchá manipulácia - spájanie zásuvnými hrdlami - jednoduchá montáž. 46

Spôsoby vedenia vzduchu a spalín 47

Rozvod plynu v budovách Tlakové skúšky Pravidlo TPP 704 01 pre jednotlivé prípady presne špecifikuje požiadavky vykonania jednotlivých typov skúšok, ktoré sa rozdeľujú na: - skúška pevnosti; - skúška tesnosti; - skúška prevádzkyschopnosti plynovodu.

Rozvod plynu v budovách Skúšky pevnosti a tesnosti Vykonávajú sa: - na novovybudovanom plynovode; - po každom zásahu na plynovode, pri ktorom dochádza k porušeniu tesnosti (okrem výmeny plynomera, regulátora); - plynovod sa neuviedol do prevádzky do 6. mesiacov od vykonania tlakovej skúšky; - plynovod bol nezistenú dobu mimo prevádzky; - u rekonštruovaného plynovodu alebo jeho predĺženia nad 3 m; - v prípade odôvodneného podozrenia na poškodenie plynovodu (vykonávaním stavebných prác, požiarom. . . ).

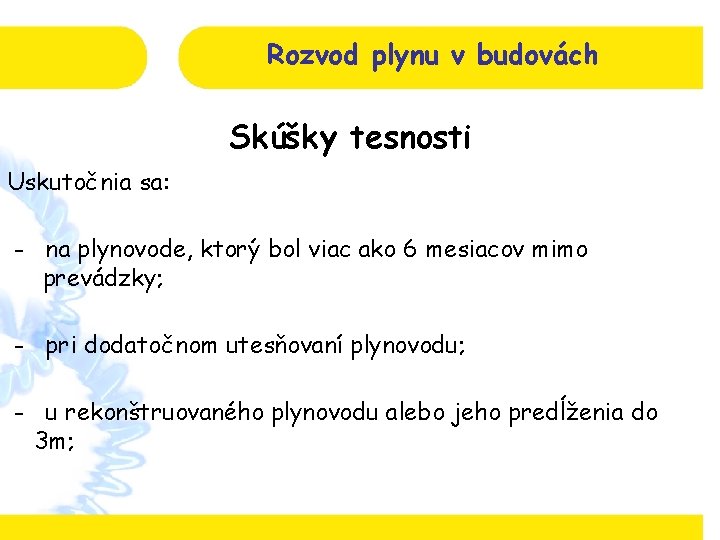

Rozvod plynu v budovách Skúšky tesnosti Uskutočnia sa: - na plynovode, ktorý bol viac ako 6 mesiacov mimo prevádzky; - pri dodatočnom utesňovaní plynovodu; - u rekonštruovaného plynovodu alebo jeho predĺženia do 3 m;

Rozvod plynu v budovách Skúška prevádzkyschopnosti plynovodu sa vykonáva na spojoch, ktoré neboli podrobené skúške tesnosti, a to najmä: - na spoji medzi úsekom nového a existujúceho plynovodu; - pripojení regulátora , plynomera, spotrebiča; Skúška prevádzkyschopnosti plynovodu sa vykonáva distribuovaným plynom pri prevádzkovom tlaku.

Rozvod plynu v budovách V prípade vykonávania tlakových skúšok, pri rozdielnej teplote na začiatku a konci tlakovej skúšky je možné konečný tlak prepočítať vzťahom: p 1 – tlak na začiatku skúšky (k. Pa); p 2 – tlak na konci skúšky (k. Pa); pa – atmosférický tlak 101, 325 k. Pa; T 1 – teplota okolia na začiatku skúšky (°K); T 2 – teplota okolia na konci skúšky (°K);

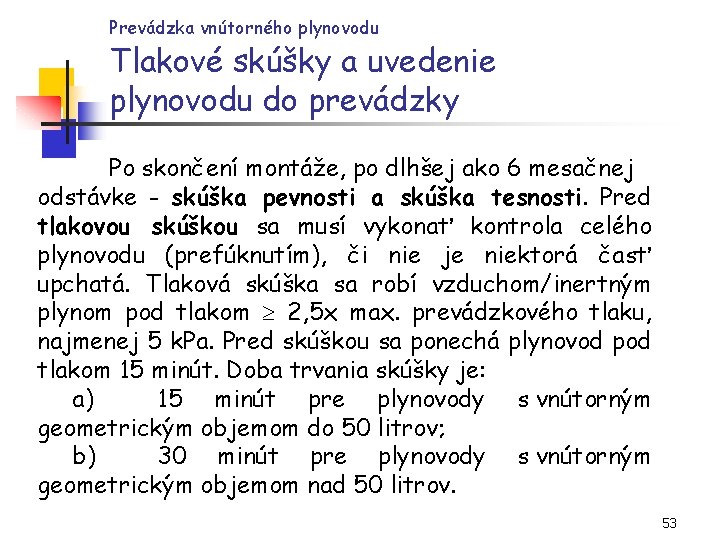

Prevádzka vnútorného plynovodu Tlakové skúšky a uvedenie plynovodu do prevádzky Po skončení montáže, po dlhšej ako 6 mesačnej odstávke - skúška pevnosti a skúška tesnosti. Pred tlakovou skúškou sa musí vykonať kontrola celého plynovodu (prefúknutím), či nie je niektorá časť upchatá. Tlaková skúška sa robí vzduchom/inertným plynom pod tlakom 2, 5 x max. prevádzkového tlaku, najmenej 5 k. Pa. Pred skúškou sa ponechá plynovod pod tlakom 15 minút. Doba trvania skúšky je: a) 15 minút pre plynovody s vnútorným geometrickým objemom do 50 litrov; b) 30 minút pre plynovody s vnútorným geometrickým objemom nad 50 litrov. 53

Prevádzka vnútorného plynovodu Tlakové skúšky a uvedenie plynovodu do prevádzky Po úspešnej skúške pevnosti sa vykoná skúška tesnosti skúšobným tlakom = hodnote prevádzkového tlaku, najviac 1, 5 x max. prevádzkového tlaku. Doba trvania skúšky je 15, resp. 30 minút. Skúšobný tlak sleduje citlivým manometrom (10 Pa). Skúška je úspešná, ak nebol zistený žiadny pokles tlaku skúšobného média. Inak sa skúška po zistení a odstránení netesných miest zopakuje. Zhotoviteľ vyhotoví zápis o priebehu a výsledku tlakovej skúšky. 54

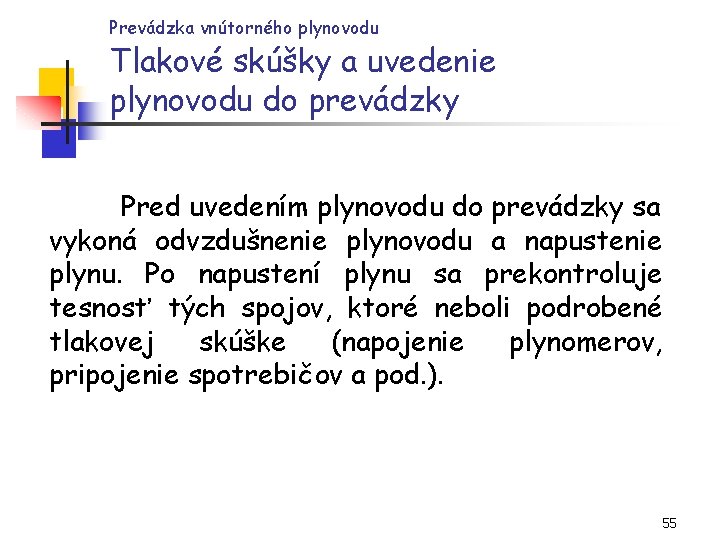

Prevádzka vnútorného plynovodu Tlakové skúšky a uvedenie plynovodu do prevádzky Pred uvedením plynovodu do prevádzky sa vykoná odvzdušnenie plynovodu a napustenie plynu. Po napustení plynu sa prekontroluje tesnosť tých spojov, ktoré neboli podrobené tlakovej skúške (napojenie plynomerov, pripojenie spotrebičov a pod. ). 55

Prevádzka plynovodu v budovách n n n Odberné plynové zariadenie sa prevádzkuje a kontroluje podľa STN 38 6405. Organizácia, ktorá vykonala montáž zariadení je povinná oboznámiť prevádzkovateľa so zásadami prevádzky a kontroly plynovodu – písomne. Pokyny musia obsahovať: n Spôsob udržiavania plynovodu a spotrebičov (obnova náterov, prístup k armatúram, kontrola stavu skriniek, tabuliek, nápisov a pod. ) n Pravidelné kontroly tesnosti plynovodu n Spôsob overovania funkčnosti uzáverov n Základné bezpečnostné pokyny pri zistení úniku plynu 56

Rozvod plynu v budovách Prevádzka, kontrola, údržba Základným predpokladom bezpečnosti plynovodov je ich tesnosť. Preto v rámci vykonávaných kontrol sa musí venovať pozornosť overovaniu tesnosti, ktorá sa vykonáva: - penotvornými prostriedkami (podľa STN EN 14291); - detektormi určenými na tento účel a na vlastnosti plynu; - tlakovou skúškou; - prístrojmi na meranie resp. registráciu uniknutého objemu.

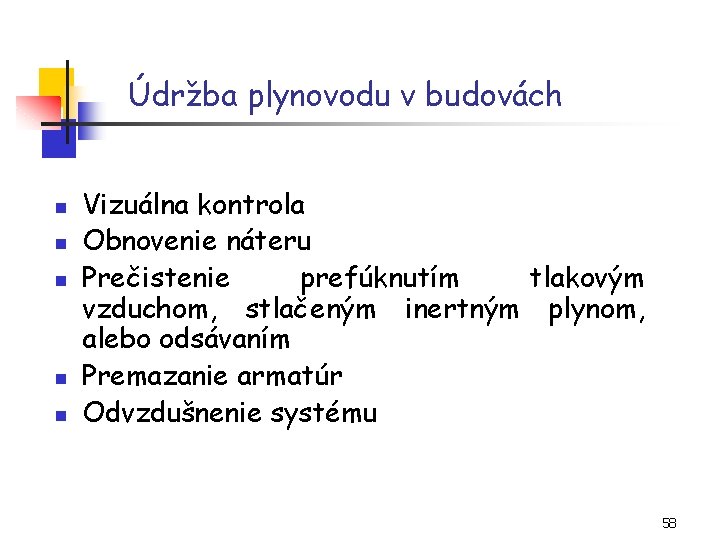

Údržba plynovodu v budovách n n n Vizuálna kontrola Obnovenie náteru Prečistenie prefúknutím tlakovým vzduchom, stlačeným inertným plynom, alebo odsávaním Premazanie armatúr Odvzdušnenie systému 58

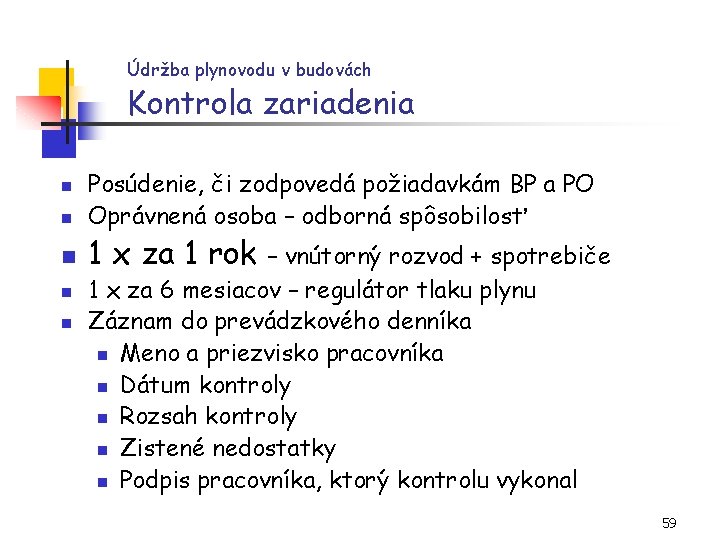

Údržba plynovodu v budovách Kontrola zariadenia n n n Posúdenie, či zodpovedá požiadavkám BP a PO Oprávnená osoba – odborná spôsobilosť 1 x za 1 rok – vnútorný rozvod + spotrebiče 1 x za 6 mesiacov – regulátor tlaku plynu Záznam do prevádzkového denníka n Meno a priezvisko pracovníka n Dátum kontroly n Rozsah kontroly n Zistené nedostatky n Podpis pracovníka, ktorý kontrolu vykonal 59

Údržba plynovodu v budovách Revízia zariadenia n n Celkové posúdenie, či zodpovedá požiadavkám BP a PO Oprávnená osoba – odborná spôsobilosť 1 x za 3 roky – vnútorný rozvod + spotrebiče 1 x za 1 rok – regulátor tlaku plynu n n Východisková revízia Prevádzková revízia 60

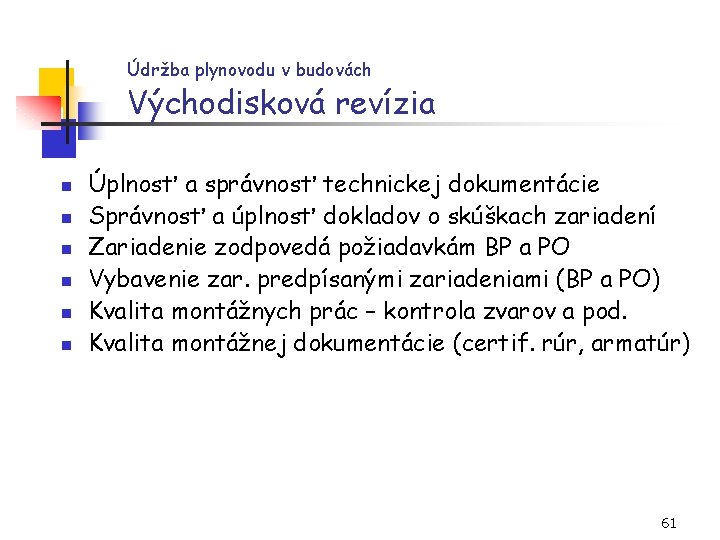

Údržba plynovodu v budovách Východisková revízia n n n Úplnosť a správnosť technickej dokumentácie Správnosť a úplnosť dokladov o skúškach zariadení Zariadenie zodpovedá požiadavkám BP a PO Vybavenie zar. predpísanými zariadeniami (BP a PO) Kvalita montážnych prác – kontrola zvarov a pod. Kvalita montážnej dokumentácie (certif. rúr, armatúr) 61

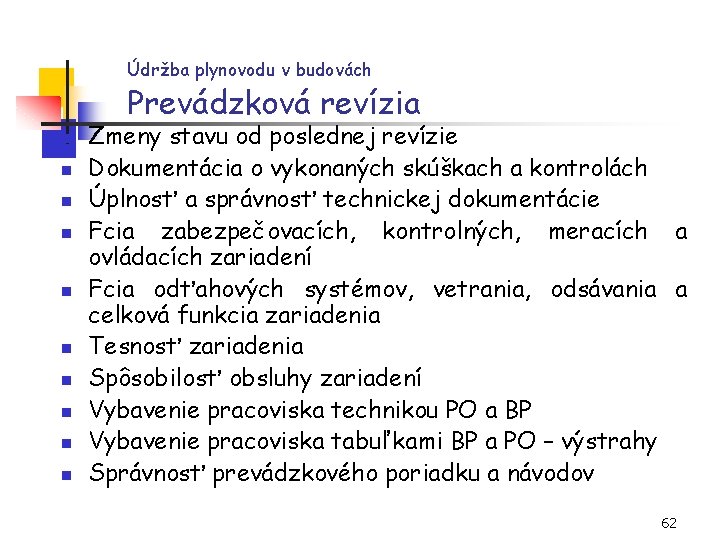

Údržba plynovodu v budovách Prevádzková revízia n n n n n Zmeny stavu od poslednej revízie Dokumentácia o vykonaných skúškach a kontrolách Úplnosť a správnosť technickej dokumentácie Fcia zabezpečovacích, kontrolných, meracích a ovládacích zariadení Fcia odťahových systémov, vetrania, odsávania a celková funkcia zariadenia Tesnosť zariadenia Spôsobilosť obsluhy zariadení Vybavenie pracoviska technikou PO a BP Vybavenie pracoviska tabuľkami BP a PO – výstrahy Správnosť prevádzkového poriadku a návodov 62

Údržba plynovodu v budovách Najčastejšie vykonávané činnosti • výmena potrubia v dôsledku úniku plynu, • výmena regulátorov bytových staníc, • odvzdušňovanie plynovodov, • odvodňovanie plynovodov, • ochrana regulačných staníc, • oprava poškodených častí plynovodu 63

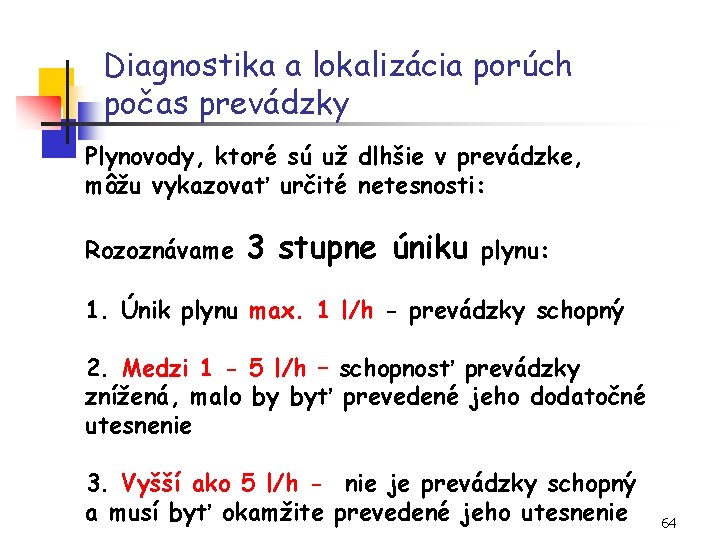

Diagnostika a lokalizácia porúch počas prevádzky Plynovody, ktoré sú už dlhšie v prevádzke, môžu vykazovať určité netesnosti: Rozoznávame 3 stupne úniku plynu: 1. Únik plynu max. 1 l/h - prevádzky schopný 2. Medzi 1 - 5 l/h – schopnosť prevádzky znížená, malo by byť prevedené jeho dodatočné utesnenie 3. Vyšší ako 5 l/h - nie je prevádzky schopný a musí byť okamžite prevedené jeho utesnenie 64

Diagnostika a lokalizácia porúch n n n Kontrola tesnosti sa vykonáva: Penotvornými prostriedkami Detektormi plynu – signalizácia zvuková a svetelná Tlakovou skúškou Prístrojmi na meranie - plynomermi 2009/2010 Sv. F TUKE 65

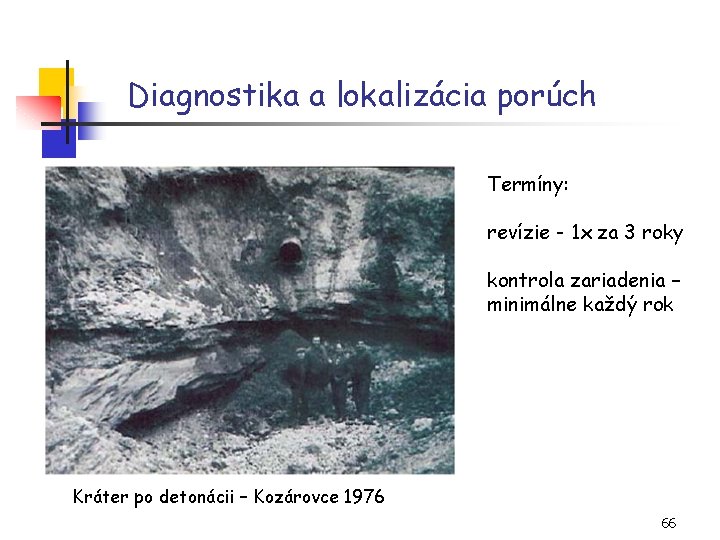

Diagnostika a lokalizácia porúch Termíny: revízie - 1 x za 3 roky kontrola zariadenia – minimálne každý rok Kráter po detonácii – Kozárovce 1976 66

Diagnostika a lokalizácia porúch n Príznaky nedostatku kyslíka: Obsah kyslíka vo vzduchu príznaky do 17 % Znížená schopnosť výkonu, nebezpečie ohrozenia života do 12 % Možnosť bezvedomia a udusenia do 7 % Okamžitá strata vedomia a smrť 67

LPG n n TPP 402 01 Tlakové stanice, rozvod a doprava skvapalnených uhľovodíkových plynov (LPG) Zdroj LPG: - tlaková fľaša na 10 kg; - tlaková fľaša na 33 kg; - sud do 330 kg; - zásobník 3 500 - 58 000 kg. 68

LPG n LPG sa dodáva s pretlakom 0, 2 - 0, 8 MPa. Tlak sa znižuje pomocou regulátora tlaku na spotrebný pretlak: - pre domové spotrebiče do 3 000 Pa, - pre priemyselné spotrebiče do 0, 1 MPa. 69

LPG Plynný PB zo skvapalneného získame: n 70

LPG Zásobníky v nadzemnom, polozapustenom prevedení, vo vnútri objektu v samostatnom požiarnom úseku a na streche objektu. Forma: - jednoduché tlakové stanice - batériové stanice - stanice so zásobníkmi do objemu 5 m 3 - centrálne stanice. 71

Záver Ďakujem za pozornosť. . . 72
