Pluspetrol Perú, Campo Cashiriari. Atravesar los Upper Red Beds* en MPD** con lodo Viscoelástico

Pluspetrol Perú, Campo Cashiriari. Atravesar los Upper Red Beds* en MPD** con lodo Viscoelástico Aireado. 0

Detalle. Pozo Cashiriari 1001 D. Sección 16”. Direccional * Grupo Ipururo: contiene los Upper

Detalle. Pozo Cashiriari 1001 D. Sección 16”. Direccional * Grupo Ipururo: contiene los Upper Red Beds. (predominan areniscas castaño claro) Zona con Pérdidas Masívas de lodo y a su vez marcada inestabilidad de las paredes de pozo. ** MPD Managed Pressure Drilling (+/-) = Perforar Administrando la presión. © 2007 Weatherford. All rights reserved. 1

Agenda • A) UBICACION • B) OBJETIVOS • C) DESAFIOS PREVISTOS Y NUEVOS DESAFIOS

Agenda • A) UBICACION • B) OBJETIVOS • C) DESAFIOS PREVISTOS Y NUEVOS DESAFIOS • D) METODOLOGIA • E) HERRAMIENTAS • F) RESULTADOS • G) CONCLUSIONES INMEDIATAS © 2007 Weatherford. All rights reserved. 2

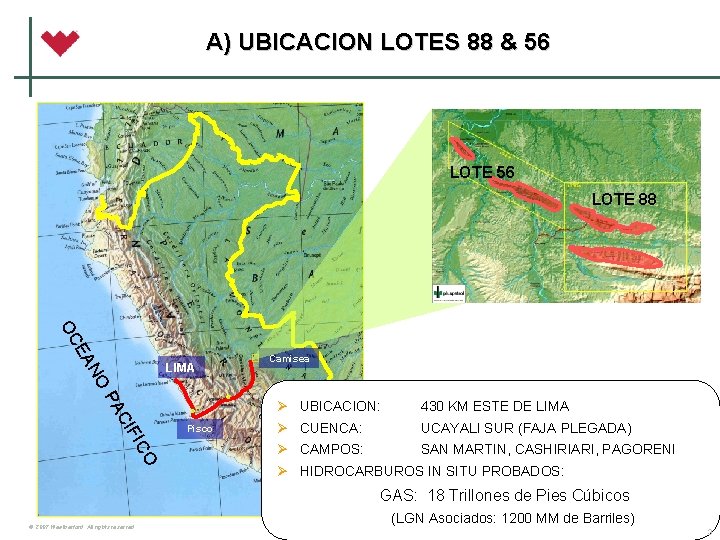

A) UBICACION LOTES 88 & 56 LOTE 88 PA CNOO IFEIA C OC LIMA

A) UBICACION LOTES 88 & 56 LOTE 88 PA CNOO IFEIA C OC LIMA Camisea O IC FN ECAI PCA Ø UBICACION: Cusc Pisco 430 KM ESTE DE LIMA Ø o CUENCA: UCAYALI SUR (FAJA PLEGADA) Ø CAMPOS: SAN MARTIN, CASHIRIARI, PAGORENI Ø HIDROCARBUROS IN SITU PROBADOS: GAS: 18 Trillones de Pies Cúbicos © 2007 Weatherford. All rights reserved. (LGN Asociados: 1200 MM de Barriles) 3

LOTES 88 & 56 – MAPA ESTRUCTURAL DE NIA MIPAYA LOTE 56 PAGORENI LOTE

LOTES 88 & 56 – MAPA ESTRUCTURAL DE NIA MIPAYA LOTE 56 PAGORENI LOTE 88 SAN MARTIN 25 POZOS CASHIRIARI © 2007 Weatherford. All rights reserved. 4

B) OBJETIVOS • Atravesar los LOS UPPER RED BEDS desde el Zpto. Csng. 20”

B) OBJETIVOS • Atravesar los LOS UPPER RED BEDS desde el Zpto. Csng. 20” hasta profundidad de 1010 m MD, Reduciendo y/o eliminando problemas de perdida de lodo. • Ejecutar la operación cumpliendo normas y políticas de salud y seguridad. QHSE WFT y HSSE de Pluspetrol, reduciendo los riesgos Operativos. • Producir el menor impacto ambiental posible, sobre el area de ejecución de los trabajos. • Aumentar la velocidad de perforación y reducír tiempos no productivos. NPT. © 2007 Weatherford. All rights reserved. 5

ESTRATIGRAFIA Tc IPURURO INTERVALO PRODUCTIVO HUAYABAMBA SELLO RESERVORIO Pre-K Lw. NIA - SHINAI NOI-ENE

ESTRATIGRAFIA Tc IPURURO INTERVALO PRODUCTIVO HUAYABAMBA SELLO RESERVORIO Pre-K Lw. NIA - SHINAI NOI-ENE COPACABANA ESPESOR: 600 m K VIVIAN CHONTA Up. Nia VIVIAN CHONTA NIA SHINAI NOI Cb TARMA ENE Gr AMBO PROF. : 3000 -3500 m MD ROCA MADRE Dv CABANILLAS Si CONTAYA Ord BASAMENTO © 2007 Weatherford. All rights reserved. BASAMENTO ECONOMICO 6

C) DESAFIOS PREVISTOS Y NUEVOS DESAFIOS • LOGISTICA • PLANEAMIENTO • ORGANIZACION • CONTINGENCIA

C) DESAFIOS PREVISTOS Y NUEVOS DESAFIOS • LOGISTICA • PLANEAMIENTO • ORGANIZACION • CONTINGENCIA • FACTORES CLIMATICOS Y ESTACIONALES • MEDIO AMBIENTALES • RECLAMOS TRIBALES • VENTANA OPERATIVA ESTRECHA. (en ocasiones, el EMW máximo admisible es 7. 8 ppg. ) la inestabilidad de las paredes del pozo condicionan la presión sobre el mismo a un mínimo de 7. 2 ppg. EMW. • ESCASO CONOCIMIENTO DEL COMPORTAMIENTO DE LODO EMS 2900 DZD A LA INYECCION DE AIRE (separación de Fases, liquido Gas) • MANTENER LA CIRCULACION DEL POZO Y TENER CONTINUIDAD EN EL DESARROLLO DE LA PERFORACION. • REDUCIR / ELIMINAR LA PERDIDAS DE LODO • REDUCIR / ELIMINAR ATASCAMIENTOS POR PRESIÓN DIFERENCIAL © 2007 Weatherford. All rights reserved. 7

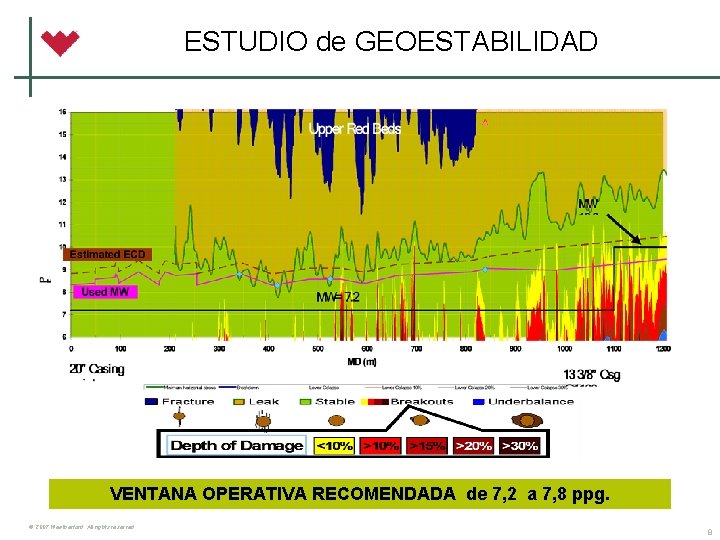

ESTUDIO de GEOESTABILIDAD VENTANA OPERATIVA RECOMENDADA de 7, 2 a 7, 8 ppg. ©

ESTUDIO de GEOESTABILIDAD VENTANA OPERATIVA RECOMENDADA de 7, 2 a 7, 8 ppg. © 2007 Weatherford. All rights reserved. 8

Columna estratigráfica del pozo Cashiriari 1001 D. Sección 16 “ © 2007 Weatherford. All

Columna estratigráfica del pozo Cashiriari 1001 D. Sección 16 “ © 2007 Weatherford. All rights reserved. 9

D) METODOLOGIA DE TRABAJO • Mantener la ECD dentro de los valores recomendados “siempre

D) METODOLOGIA DE TRABAJO • Mantener la ECD dentro de los valores recomendados “siempre que el pozo lo permita” (7. 2 a 7. 8 ppg) • Inyectar Aire y lodo a Caudales promedio de 100 -300 Scfm, 800 -1100 GPM. Para lograr 7, 4 ppg (teorico) • Monitoreo de la presión sobre formación (PIW) para hacer los ajustes necesarios en caudales combinados. • Obtener buena limpieza del pozo mediante adecuadas velocidades en la fase liquida. • Establecer el nivel adecuado de liquido dentro del pozo durante las maniobras. © 2007 Weatherford. All rights reserved. 10

SECUENCIA OPERATIVA • Perfora convencional (Lodo 3900 DZD 8, 6 ppg) desde Zapato de

SECUENCIA OPERATIVA • Perfora convencional (Lodo 3900 DZD 8, 6 ppg) desde Zapato de 20” en 383 m. b. b. p. • Prueba de integridad en 384 m. b. b. p. @ 150 psi (10. 6 ppg) • Perfora hasta 389 m. b. b. p perdida total de circulación. • Cambia conjunto de fondo e interviene CPD&T con inyeccion de lodo aireado Y direccional WFT. • Perfora hasta profundidad final (1010 m MD) con minimas perdidas de lodos a formación. 60 -90 rpm, WOB 512 Klbs, ROP Medio 6. 6 m/hr. Max. 25 m/hr. © 2007 Weatherford. All rights reserved. 11

Tecnología de los Fluidos Compresibles Porcentaje de Gas en Líquido Tipos de Fluidos •

Tecnología de los Fluidos Compresibles Porcentaje de Gas en Líquido Tipos de Fluidos • Aire, Nitrógeno, GN 99%-100% • Nieblas 96 % - 99 % • Líquidos Gasificados <55% • Espumas 55 % - 99 % 99% - 100% © 2007 Weatherford. All rights reserved. 96% - 99% < 55% - 99% 12

E) HERRAMIENTAS • Fluido de perforación = Lodo Aireado ( Lodo base agua tipo

E) HERRAMIENTAS • Fluido de perforación = Lodo Aireado ( Lodo base agua tipo Viscoelástico MI EMS 2900 DZD + Aire comprimido). • Densidad: 8. 5 / 8. 7 ppg. • Viscosidad plástica: 16 a 20 cp. • Punto cedente: 35 a 40 lb/100 pie 2 • Geles 0 Min: 20 a 21 • Geles 10 Min: 25 a 33 • Porcentaje de sólidos: 3% a 6% • WFT BHA DIRECCIONAL Mud Motor & MWD Tool © 2007 Weatherford. All rights reserved. 13

RCD Williams 9200 Diseñada para manejar una presión máxima de 500 Psi rotando (

RCD Williams 9200 Diseñada para manejar una presión máxima de 500 Psi rotando ( max. 100 RPM) y 1000 PSI estático. © 2007 Weatherford. All rights reserved. 14

CPD&TS AIR PACK, 1º ETAPA © 2007 Weatherford. All rights reserved. (COMPRESSORS) 15

CPD&TS AIR PACK, 1º ETAPA © 2007 Weatherford. All rights reserved. (COMPRESSORS) 15

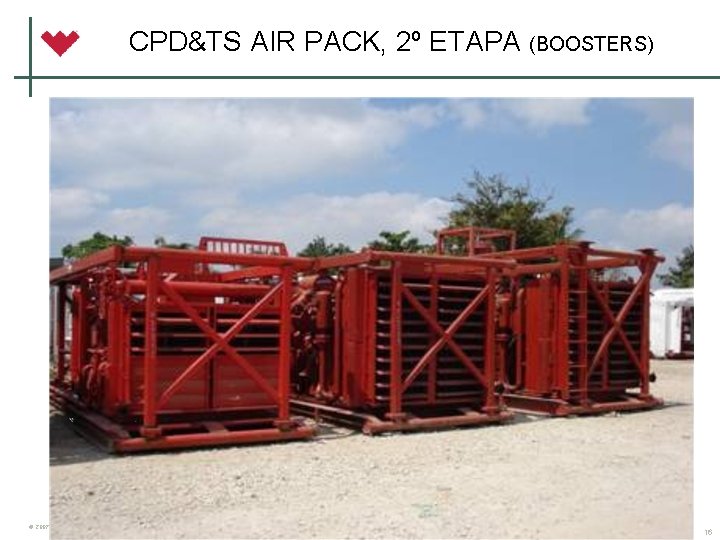

CPD&TS AIR PACK, 2º ETAPA (BOOSTERS) © 2007 Weatherford. All rights reserved. 16

CPD&TS AIR PACK, 2º ETAPA (BOOSTERS) © 2007 Weatherford. All rights reserved. 16

Separador 2 fases y línea venteo 12” Capacidad 1500 gpm / 2500 scfm. Vol

Separador 2 fases y línea venteo 12” Capacidad 1500 gpm / 2500 scfm. Vol tot. 120 bbl. © 2007 Weatherford. All rights reserved. Linea de 12” de 200 m de longitud Tambien usada para ensayo de produccion. 17

Separador y linea de Venteo Aire © 2007 Weatherford. All rights reserved. 18

Separador y linea de Venteo Aire © 2007 Weatherford. All rights reserved. 18

Instrumental de Medición de Caudal de inyección, presión y temperatura © 2007 Weatherford. All

Instrumental de Medición de Caudal de inyección, presión y temperatura © 2007 Weatherford. All rights reserved. 19

DAQ, Sistema Adquisición Datos • Monitoreo constante de los parametros de inyección y retorno

DAQ, Sistema Adquisición Datos • Monitoreo constante de los parametros de inyección y retorno del pozo (volumenes, presiones y caudales) © 2007 Weatherford. All rights reserved. 20

Diseño e Ingeniería de Detalle © 2007 Weatherford. All rights reserved. 21

Diseño e Ingeniería de Detalle © 2007 Weatherford. All rights reserved. 21

F) RESULTADOS • Interviene WFT CPD&T Ante pérdida total de circulación mientras se perforaba

F) RESULTADOS • Interviene WFT CPD&T Ante pérdida total de circulación mientras se perforaba en forma convencional con lodo viscoelástico. • Dificultades en la separación de aire, pérdidas de lodo en superficie, alta reología y separador no adecuado, se reemplaza. • Mejoran condiciones operativas se mantienen parámetros más estables. • A partir de 650 mbbp. La presión de formación aumenta a 8. 4 ppg. Equivalentes. • No se observan pérdidas significativas a formación. © 2007 Weatherford. All rights reserved. 22

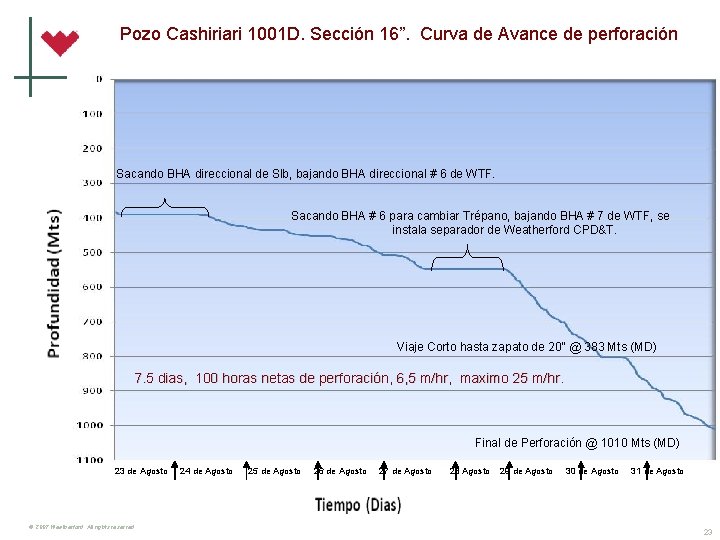

Pozo Cashiriari 1001 D. Sección 16”. Curva de Avance de perforación Sacando BHA direccional

Pozo Cashiriari 1001 D. Sección 16”. Curva de Avance de perforación Sacando BHA direccional de Slb, bajando BHA direccional # 6 de WTF. Sacando BHA # 6 para cambiar Trépano, bajando BHA # 7 de WTF, se instala separador de Weatherford CPD&T. Viaje Corto hasta zapato de 20” @ 383 Mts (MD) 7. 5 dias, 100 horas netas de perforación, 6, 5 m/hr, maximo 25 m/hr. Final de Perforación @ 1010 Mts (MD) 23 de Agosto © 2007 Weatherford. All rights reserved. 24 de Agosto 25 de Agosto 26 de Agosto 27 de Agosto 28 Agosto 29 de Agosto 30 de Agosto 31 de Agosto 23

Pozo Cashiriari 1001 D. Sección 16”. ECD Vs Profundidad MD. Comienza Inyección de aire

Pozo Cashiriari 1001 D. Sección 16”. ECD Vs Profundidad MD. Comienza Inyección de aire ECD (ppg) Comienza sistema más estable, a partir de este punto se reducen notablemente las pérdidas de circulación. Profundidad MD (mts) © 2007 Weatherford. All rights reserved. 24

Pozo Cashiriari 1001 D. Sección 16”. Caudal de Aire / Caudal de Lodo /

Pozo Cashiriari 1001 D. Sección 16”. Caudal de Aire / Caudal de Lodo / Presión SP Vs Profundidad Presión de SP Caudal de Lodo Caudal de Aire 2400 2100 1800 1500 1200 900 600 300 400 500 600 700 800 900 1000 1100 Profundidad (MD) Mts amarillo Presión PSI, rojo caudal liquido bombeado, azul caudal Aire. © 2007 Weatherford. All rights reserved. 25

Pozo Cashiriari 1001 D. Sección 16”. ECD Vs Profundidad MD. Comienza Inyección de aire

Pozo Cashiriari 1001 D. Sección 16”. ECD Vs Profundidad MD. Comienza Inyección de aire Comienza sistema más estable, a partir de este punto se reducen notablemente las pérdidas de circulación. © 2007 Weatherford. All rights reserved. 26

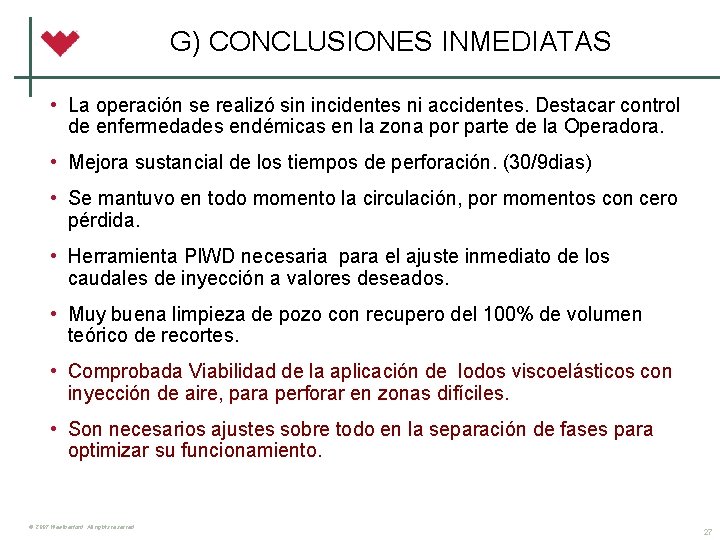

G) CONCLUSIONES INMEDIATAS • La operación se realizó sin incidentes ni accidentes. Destacar control

G) CONCLUSIONES INMEDIATAS • La operación se realizó sin incidentes ni accidentes. Destacar control de enfermedades endémicas en la zona por parte de la Operadora. • Mejora sustancial de los tiempos de perforación. (30/9 dias) • Se mantuvo en todo momento la circulación, por momentos con cero pérdida. • Herramienta PIWD necesaria para el ajuste inmediato de los caudales de inyección a valores deseados. • Muy buena limpieza de pozo con recupero del 100% de volumen teórico de recortes. • Comprobada Viabilidad de la aplicación de lodos viscoelásticos con inyección de aire, para perforar en zonas difíciles. • Son necesarios ajustes sobre todo en la separación de fases para optimizar su funcionamiento. © 2007 Weatherford. All rights reserved. 27
