Plánovanie a kabeláž

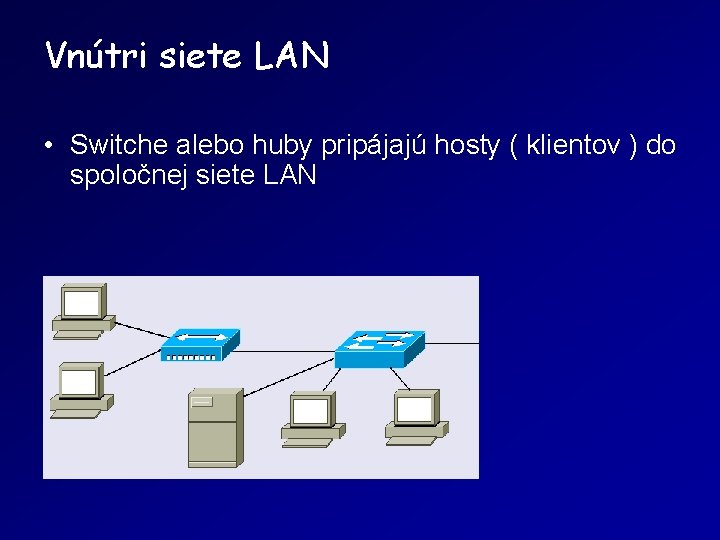

Vnútri siete LAN • Switche alebo huby pripájajú hosty ( klientov ) do spoločnej siete LAN

Medzi sieťami • Smerovače (routre) spájajú jednotlivé siete a ich interfejsy fungujú ako vstupné brány ( gateway) medzi nimi • Prepájajú siete LAN, WAN, . . . k WAN sieti k inej LAN sieti

Rozbočovač (hub) a jeho funkcia • Rámec vstupuje do hubu, regeneruje ho a vysiela všetkými portami okrem vstupného portu • Zdieľané médium, zdieľaná šírka pásma pre každého hosta. Hosty sú v jednej kolíznej doméne • Lacné riešenie, vhodné pre menšie LAN s nízkou dopravou

Smerovač (switch) a jeho funkcia • Rámec vstupuje do switcha, regeneruje ho a vysiela ho priamo iba na miesto určenia • Rozdeľuje sieť do separátnych kolíznych domén • Podstatne drahšie, ale výkonnejšie riešenie než hub

Spôsoby zapojenia switchov Hviezda pre malé siete Rozšírená hviezda pre väčšie siete ( na niekoľkých poschodiach ) Mash topológia s veľkou redundanciou, poskytuje dostatočnú chybovú toleranciu

Voľba switcha a jeho portov • • 10 Mbps ? 10/100 Mbps ? 1 Gbps ? UTP, STP alebo optické ? Umožňuje rast siete Modulárne switche ? Aké switche máme ?

Výber smerovača (routera) • Expandibilita – chceme pridávať ďalšie moduly ? • Médiá – sériové porty, Ethernet porty, UTP, STP alebo optické vlákna, ich počet • Vlastnosti operačného systému – čo chceme, aby router robil ? Bude dostatok pamäte pre upgrade operačného systému? • Aké porty majú naše routre ?

Interfejsy (routera) smerovača Interfejs konzoly Sériové interfejsy Fast. Ethernet interfejsy Auxiliary interfejs Zadný panel routera

Konzolový ( rollover) kábel • Rollover kábel s konektormi RJ 45 na oboch koncoch potrebuje adaptér RJ 45 -DB 9 pre pripojenie na sériový port PC. • Cisco Rollover kábel je vybavený DB 9 konektorom na jednom konci, takže nie je potrebná žiadna redukcia.

Použitie programu Hyperterminal • OS Windows má vstavaný program Hyperterminal (hypertrm. exe), spúšťaný cez príkazový riadok. Použiteľný vo Windows 95/98/NT/2000/XP/2003 • Slúži na konfiguráciu smerovača pri konzolovom pripojení PC k smerovaču • Emuluje funkciu terminálu ( klávesnica + obrazovka ) • Komunikácia prebieha sériovým spôsobom

Použitie programu Hyperterminal • Je potrebné nastaviť parametre sériového portu nasledovne : • • • Prenosová rýchlosť : 9600 Bd (bps) Počet dátových bitov : 8 Parita : žiadna Počet stop bitov : 1 Riadenie toku dát : žiadne

Použitie UTP kabeláže • Aká je max. dovolená dĺžka UTP kábla ? • Ako ďaleko môže byť host od zásuvky ? • Ako ďaleko môže byť patch panel od switcha ? Stenová zásuvka Horizontálny kábel Dĺžka. Length? ? Patch kábel Komunikačná miestnosť Patch panel Patch kábel Dĺžka ? Host Switch

Použitie UTP kabeláže • Aká je max. dovolená dĺžka UTP kábla ? 100 m • Ako ďaleko môže byť host od zásuvky ? 5 m • Ako ďaleko môže byť patch panel od switcha ? 5 m Stenová zásuvka Horizontálny kábel 90 m Length? Patch kábel Komunikačná miestnosť Patch panel Patch kábel 5 m 5 m Host Switch

Horizontálna a vertikálna kabeláž

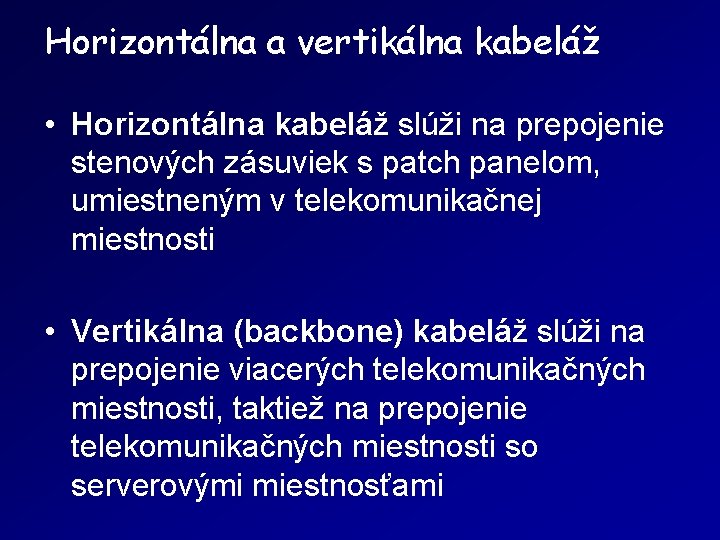

Horizontálna a vertikálna kabeláž • Horizontálna kabeláž slúži na prepojenie stenových zásuviek s patch panelom, umiestneným v telekomunikačnej miestnosti • Vertikálna (backbone) kabeláž slúži na prepojenie viacerých telekomunikačných miestnosti, taktiež na prepojenie telekomunikačných miestnosti so serverovými miestnosťami

Aký kábel zvoliť ? • Dĺžka : UTP do 100 m, optika dlhšie UTP vo vnútri budovy, optika vnútri i vonku • Cena : UTP lacnejšie ako optika • Šírka pásma : dostatočná, aby pokryla požiadavky ? • Jednoduchosť inštalácie : UTP jednoduchšie • EMI/RFI šum : nutnosť použitia optiky • Vysoké nároky na kapacitu linky : optika

Útlm kábla • Cestovaním signálu pozdĺž kábla dochádza k jeho útlmu • Ak signál príde ku prijímaču príliš zoslabený, host nedokáže rozlíšiť, či signál znamená úroveň 1 alebo 0. • Tým je limitovaná dĺžka použitého kábla

Zapojenie UTP kábla • Priamy kábel – obidva konce kábla sú identické • Krížový kábel – prepojené 1 – 3, 2 - 6

Krížový (Crossover) kábel • Prečo sa používa krížový kábel ? • Vysielač sa musí pripojiť na prijímač • Prekríženie môže sa uskutočniť buď v kábli alebo vnútri zariadenia Vysielač Prijímač 1 1 2 2 3 3 6 6 Vysielač Prijímač

Kde použiť krížový kábel ? • Switche a huby majú • Porty PC a routerov porty schopné vytvoriť nemajú schopnosť krížové prepojenie vytvoriť krížové prepojenie • Priamy kábel sa používa na prepojenie rôznych zariadení • Krížový kábel sa používa na prepojenie rovnakých zariadení

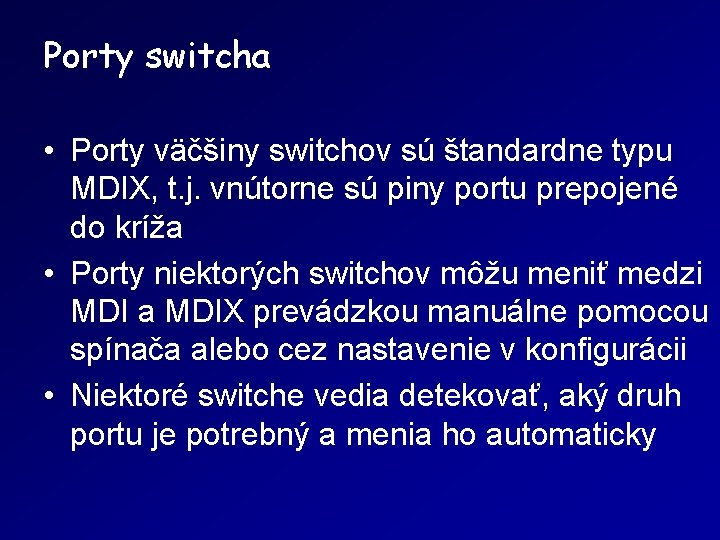

Porty switcha • Porty väčšiny switchov sú štandardne typu MDIX, t. j. vnútorne sú piny portu prepojené do kríža • Porty niektorých switchov môžu meniť medzi MDI a MDIX prevádzkou manuálne pomocou spínača alebo cez nastavenie v konfigurácii • Niektoré switche vedia detekovať, aký druh portu je potrebný a menia ho automaticky

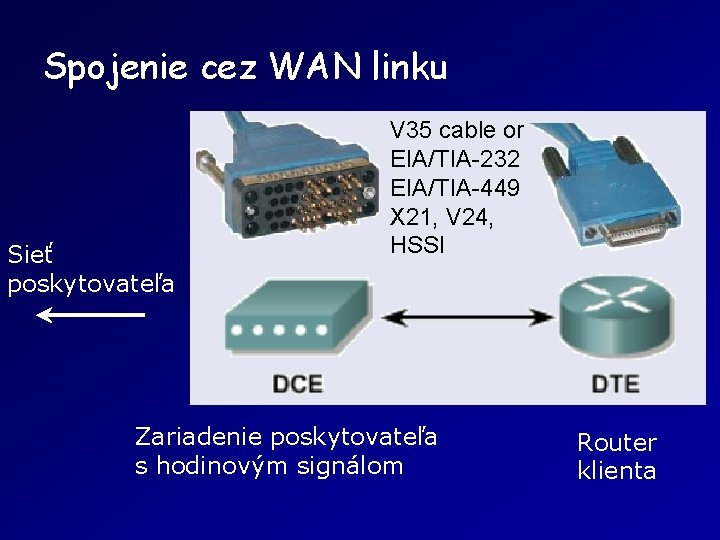

Spojenie cez WAN linku Sieť poskytovateľa V 35 cable or EIA/TIA-232 EIA/TIA-449 X 21, V 24, HSSI Zariadenie poskytovateľa s hodinovým signálom Router klienta

Simulácia sietí WAN v laboratóriu Pracuje ako DCE

Rozdelenie siete do podsietí • Znížiť počet broadcastov Rozdelením siete do podsietí sa delí jedna broadcast doména na menšie separátne broadcast domény • Poskytnúť rozličné možnosti a vybavenie pre rôzne skupiny užívateľov • Zvýšenie bezpečnosti. Prevádzka medzi podsieťami môže byť riadená.

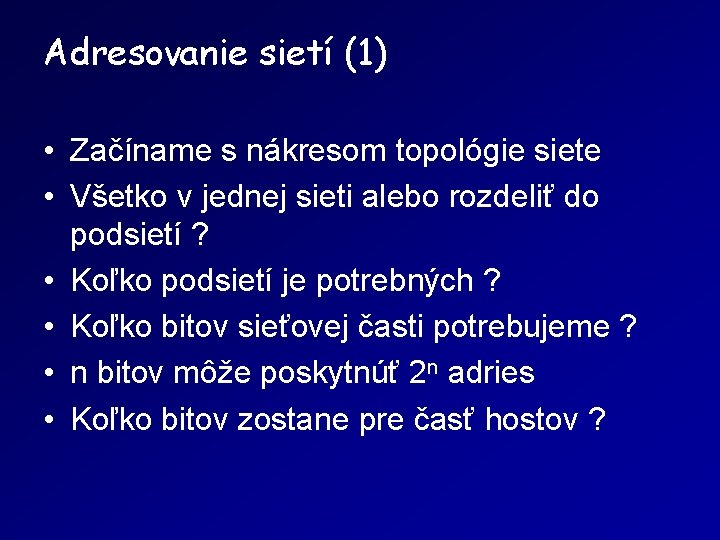

Adresovanie sietí (1) • Začíname s nákresom topológie siete • Všetko v jednej sieti alebo rozdeliť do podsietí ? • Koľko podsietí je potrebných ? • Koľko bitov sieťovej časti potrebujeme ? • n bitov môže poskytnúť 2 n adries • Koľko bitov zostane pre časť hostov ?

Adresovanie sietí (2) Pre každú podsieť treba určiť počet : • • Interfejsov routera Switchov Serverov Staníc administrátora Užívateľských staníc Tlačiarní IP telefónov

Adresovanie sietí (3) • Koľko host bitov budeme potrebovať ? • n bitov poskytuje 2 n adries • pre sieťovú adresu, pre broadcast adresu • Pre hosty zostáva teda 2 n – 2 adries • 2 n – 2 môže byť 2, 6, 14, 30, 62, 126, 254, 510, 1022, 2046, . . atď. • Berieme vždy najbližšie vyššie číslo, aby sme mali dostatok adries

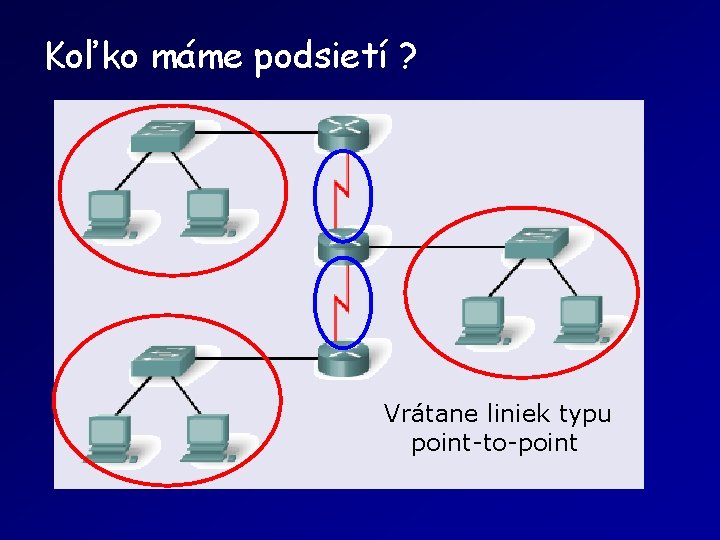

Koľko máme podsietí ? Vrátane liniek typu point-to-point

Výpožička bitov • n vypožičaných bitov nám dáva 2 n podsietí • 1 bit dáva 2 podsiete 2 bity dávajú 4 podsiete 3 bity dávajú 8 podsietí atď. • Ak potrebujeme mať 5 podsietí, koľko bitov si máme vypožičať ? 3 • Ak potrebujeme 10 podsietí, koľko bitov si máme vypožičať ? 4

Príklad na adresovanie bez VLSM Topológia siete Daná IP adresa 172. 23. 0. 0/21

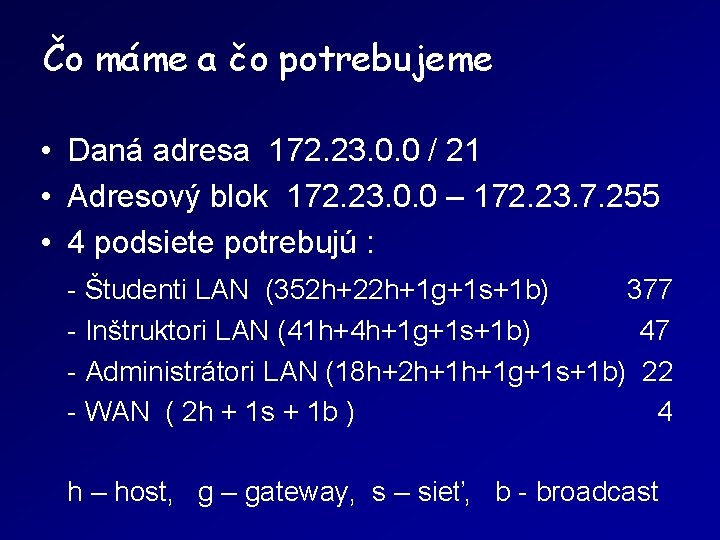

Čo máme a čo potrebujeme • Daná adresa 172. 23. 0. 0 / 21 • Adresový blok 172. 23. 0. 0 – 172. 23. 7. 255 • 4 podsiete potrebujú : - Študenti LAN (352 h+22 h+1 g+1 s+1 b) 377 - Inštruktori LAN (41 h+4 h+1 g+1 s+1 b) 47 - Administrátori LAN (18 h+2 h+1 h+1 g+1 s+1 b) 22 - WAN ( 2 h + 1 s + 1 b ) 4 h – host, g – gateway, s – sieť, b - broadcast

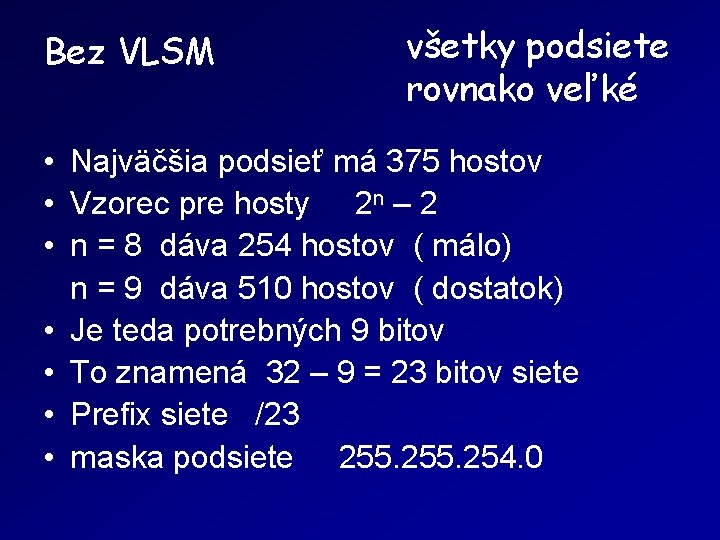

Bez VLSM všetky podsiete rovnako veľké • Najväčšia podsieť má 375 hostov • Vzorec pre hosty 2 n – 2 • n = 8 dáva 254 hostov ( málo) n = 9 dáva 510 hostov ( dostatok) • Je teda potrebných 9 bitov • To znamená 32 – 9 = 23 bitov siete • Prefix siete /23 • maska podsiete 255. 254. 0

Adresy podsietí • / 23 maska podsiete binárne je • 111111110. 0000 • Nás zaujíma 3. oktet, v ktorom sa nachádza posledný jednotkový bit (1) sieťovej masky • Hodnota tohto bitu v 3. oktete je 2 • Adresy podsietí rastú po dvoch 172. 23. 0. 0 172. 23. 2. 0 172. 23. 4. 0 172. 23. 6. 0

Podsiete bez VLSM sieť Adresa podsiete Rozsah hostov Broadcast adresa Študenti 172. 23. 0. 0/23 172. 23. 0. 1 172. 23. 1. 254 172. 23. 1. 255 Inštruktori 172. 23. 2. 0/23 172. 23. 2. 1 172. 23. 3. 254 172. 23. 3. 255 Administrátori 172. 23. 4. 0/23 172. 23. 4. 1 172. 23. 5. 254 172. 23. 5. 255 WAN 172. 23. 6. 0/23 172. 23. 6. 1 172. 23. 7. 254 172. 23. 7. 255

172. 23. 0. 0/23 377 adries Študenti 172. 23. 4. 0/23 22 adries Administrátori 172. 23. 2. 0/23 47 adries Inštruktori 172. 23. 6. 0/23 4 adresy WAN sieť Graficky

Príklad na adresovanie s VLSM Topológia siete Daná IP adresa 172. 23. 0. 0/22

Čo máme a čo potrebujeme - VLSM • Daná adresa 172. 23. 0. 0 / 22 • Adresový blok 172. 23. 0. 0 – 172. 23. 3. 255 • 4 podsiete potrebujú : - Študenti LAN (352 h+22 h+1 g+1 s+1 b) 377 - Inštruktori LAN (41 h+4 h+1 g+1 s+1 b) 47 - Administrátori LAN (18 h+2 h+1 h+1 g+1 s+1 b) 22 - WAN ( 2 h + 1 s + 1 b ) 4 h – host, g – gateway, s – sieť, b - broadcast

Pomocou VLSM metódy • LAN Študenti má 375 hostov • Vzorec pre hosty 2 n – 2 • n = 8 dáva 254 adries ( málo) n = 9 dáva 510 adries ( dostatok) • Potrebných je 9 bitov • To znamená 32 – 9 = 23 bitov siete • Prefix /23 • maska podsiete 255. 254. 0 • Adresa siete 172. 23. 0. 0/23 • Broadcast adresa 172. 23. 1. 255

Pomocou VLSM metódy • LAN Inštruktori má 45 hostov • Vzorec pre hosty 2 n – 2 • n = 5 dáva 30 adries ( málo) n = 6 dáva 62 adries ( dostatok) • Potrebných je 6 bitov • To znamená 32 – 6 = 26 bitov siete • Prefix /26 • maska podsiete 255. 192 • Adresa siete 172. 23. 2. 0/26 • Broadcast adresa 172. 23. 2. 63

Pomocou VLSM metódy • LAN Administrátori má 22 hostov • Vzorec pre hosty 2 n – 2 • n = 4 dáva 14 adries ( málo) n = 5 dáva 30 adries ( dostatok) • Potrebných je 5 bitov • To znamená 32 – 5 = 27 bitov siete • Prefix /27 • maska podsiete 255. 224 • Adresa siete 172. 23. 2. 64 /27 • Broadcast adresa 172. 23. 2. 95

Pomocou VLSM metódy • • • WAN má 2 hosty Vzorec pre hosty 2 n – 2 n = 2 dáva 2 adresy ( dostatok) Potrebné sú 2 bity To znamená 32 – 2 = 30 bitov siete Prefix /30 maska podsiete 255. 252 Adresa siete 172. 23. 2. 96 / 30 Broadcast adresa 172. 23. 2. 99

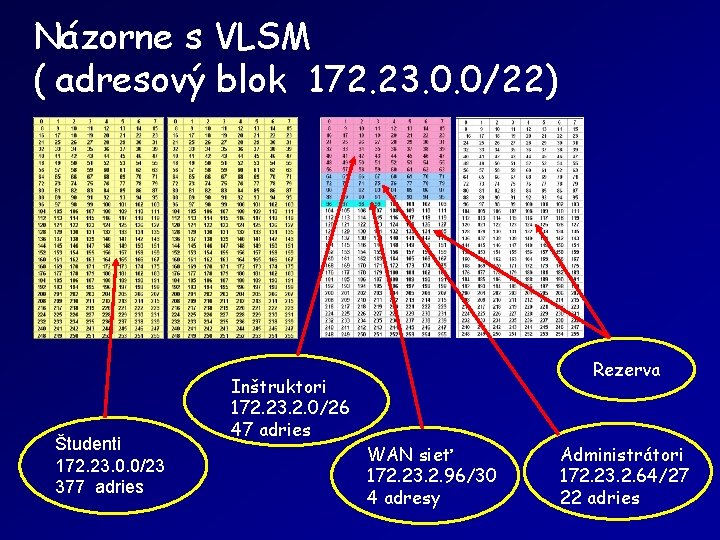

Názorne s VLSM ( adresový blok 172. 23. 0. 0/22) Študenti 172. 23. 0. 0/23 377 adries Inštruktori 172. 23. 2. 0/26 47 adries Rezerva WAN sieť 172. 23. 2. 96/30 4 adresy Administrátori 172. 23. 2. 64/27 22 adries
