Plena Voice Alarm System řešení problémů a poruch 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 1

Plena Voice Alarm System Preventivní opatření · Vyčištění zesilovače každé +/- 2 roky · V závislosti na prašnosti v místě instalace · Jsou-li použity, vyčištění filtrů v 19” skříni · Test LED indikátorů 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 2

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Ujistěte se, že všechny 3 soubory firmware jsou správně nahrány do jednotky ü Vypněte a znovu zapněte řídicí jednotku ü Ujistěte se, že servisní DIP přepínače na zadním panelu jsou ve správné poloze (Off) 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 3

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Prověřte všechny systémové kabely a nastavení jednotek 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 4

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü 1 kanálový režim: vypněte a zapněte řídicí jednotku (interní zesilovač) ü 2 kanálový režim: vypněte a zapněte externí zesilovač 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 5

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü 1 kanálový režim: vypněte a zapněte řídicí jednotku (interní zesilovač) ü 2 kanálový režim: vypněte a zapněte externí zesilovač 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 6

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Ověřte, zda nedošlo ke zkratu na některé z reproduktorových linek 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 7

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Prověřte připojení spouštěcích vstupů, které jsou pod dohledem 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 8

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Prověřte přívody síťového napájení 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 9

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Ověřte, že napětí na vstupu napájení z akumulátoru je v rozsahu 21. 6 - 26. 4 V 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 10

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Vypněte a zapněte řídicí jednotku ü Nahrajte znovu/novou sadu zpráv do paměti řídicí jednotky 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 11

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Zkontrolujte EMG mikrofon, případně jej vyměňte 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 12

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Zkontrolujte panel dálkového ovládání 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 13

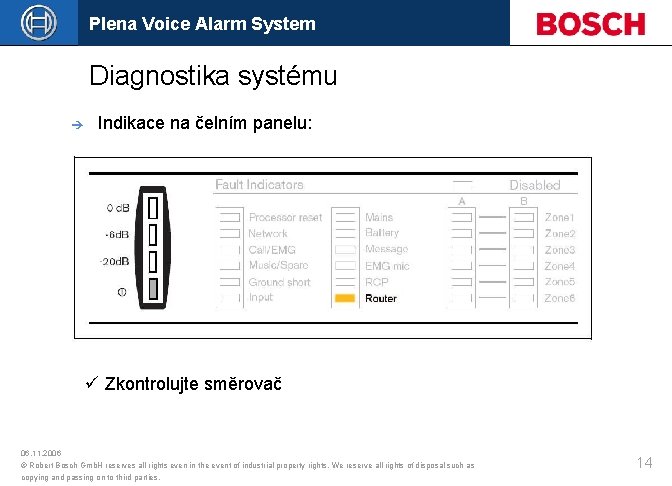

Plena Voice Alarm System Diagnostika systému è Indikace na čelním panelu: ü Zkontrolujte směrovač 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 14

Plena Voice Alarm System Reset procesoru è Tato porucha se může objevit když ponecháte servisní DIP spínače v nesprávné poloze. K tomu často dochází po nahrání nového firmwaru. Správné pozice jsou SEL 0 a SEL 1 sepnuto (ON) a Enable Firmware Download rozepnuto (OFF). è Indikaci poruchy Reset procesoru nelze vypnout, a to ani přepnutím DIP spínače dohledu (Supervision) na zadním panelu řídicí jednotky do polohy OFF. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 15

Plena Voice Alarm System Signalizace zkratu è Falešné hlášení zkratu reproduktorové linky proti zemi. è Zkontrolujte, zda nejsou zaměněny vodiče 0 V a 100 V. Při jejich záměně se mohou v nepředvídatelných časech a za nepředvídatelných okolností objevovat falešná hlášení poruchy zkratu proti zemi. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 16

Plena Voice Alarm System Chybí hudba (BGM) è Na směrovači Vstup 70 V “Booster 1 in” musí být propojen se 70 V výstupem výkonového zesilovače. Pokud nejsou propojeny, nebude v zónách směrovače slyšet hudební pozadí BGM. è Na řídicí jednotce nebo směrovači K této situaci může dojít v 1 kanálovém systému bez použití záložního zesilovače. Pokud přesto zapnete dohled nad záložním zesilovačem, systém hlásí poruchu a hudební pozadí je vypnuto. Pro odstranění této závady vypněte dohled nad záložním zesilovačem. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 17

Plena Voice Alarm System Chybí zvuk na výstupech směrovače è Pokud je použit zesilovač LBB 1938/x 0, zkontrolujte, zda je linkový signál zapojený do vstupu Program Input. Je-li namísto do vstupu Program Input zapojený do vstupu Priority Input, nebude na reproduktorovém výstupu zesilovače žádný výstupní signál. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 18

Plena Voice Alarm System Nepřehraje se hlášení è O některých zvukových „wave“ souborech je známo, že obsahují proprietární (nestandardní) blok dat, který řídicí jednotka Plena Voice Alarm Controller nedokáže přehrát. Tento blok dat se nazývá „PAD chunk“ a lze jej snadno odstranit nahráním „wave“ souboru do programu Audacity a jeho opětovným uložením bez jakékoliv úpravy. Audacity soubor uloží bez bloku dat „PAD chunk“. è Softwarový nástroj Audacity je poskytován zdarma a je obsažen na Plena Voice Alarm CD. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 19

Plena Voice Alarm System EOL deska nedetekuje pilotní tón è Deska EOL pracuje pouze ve dvoukanálových systémech. è Detekce pilotního tónu selže v zóně řídicí jednotky, pokud je zvoleno hudební pozadí BGM a současně je BGM otočným regulátorem hlasitosti zatlumeno více než -9 d. B. è Pilotní tón též bude chybět během hlášení, a to v zónách bez hlášení a hudebního pozadí BGM. Je-li správně nakonfigurována detekce poruchy, bude systém tento výpadek pilotního tónu ignorovat. Podrobnosti jsou uvedeny v aplikačním listu „Dohled u evakuačního rozhlasu Plena Voice Alarm“. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 20

Plena Voice Alarm System Nezapojený USB port è Tato chybová zpráva se může objevit ihned po instalaci programu Configuration Software. Ačkoliv se během instalace takový pokyn nezobrazuje, doporučujeme po nainstalování Configuration Software váš počítač restartovat. è Dále se tento problém může objevit při nesprávném nastavení DIP spínačů Service. V tomto případě je častějším problémem chyba Reset procesoru. Pokud je vypnutá detekce poruchy, tato chyba se nezobrazí a namísto ní se může objevit chyba nezapojeného USB portu. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 22

Plena Voice Alarm System Chyba dat během nahrávání konfigurace è Tato chyba nastane, když jsou Configuration Software a firmware v řídicí jednotce, do které nahráváte konfiguraci, různé, navzájem nekompatibilní verze. è Vzájemná kompatibilita je uvedena v Release Note dodávané spolu s příslušnou verzí Configuration Software. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 23

Plena Voice Alarm System Z reproduktorů se v pravidelných intervalech ozývá klapání è Ve velmi tichém prostředí může být na začátku a konci měření impedance slyšet slabé klapnutí způsobené zapnutím a vypnutím pilotního tónu 20 k. Hz. Hlasitost klapnutí je velmi nízká, ale závisí i na parametrech kabelu, charakteristikách reproduktorů a zátěži. è Pokud je klapání, bez ohledu na hlasitost, nepřijatelné, pak je nutno zvážit namísto dohledu měřením impedance použití EOL desky. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 24

Plena Voice Alarm System Heslo nefunguje è Chybové hlášení se objeví, jsou-li data, která používá Configuration Software, poškozená. K tomu občas dojde po aktualizaci softwaru nebo pokud jsou ve vašem PC nainstalovány různé verze Configuration Software. è Problémy odstraníte odinstalováním všech verzí Configuration Software a opětovným nainstalováním (pouze) verze, kterou budete používat. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 25

Plena Voice Alarm System Načtení konfigurace selhalo è Jestliže selže načtení (download) konfigurace a zpráva v okně se změní na STATUS: Downloading data failed (STAV: načítání dat selhalo), obsahuje konfigurace zvukový „wave“ soubor s chybnými daty, který mohl být vytvořen s použitím Audacity. Soubory vytvořené pomocí R 8 brain tímto problémem netrpí. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 26

Plena Voice Alarm System Načtením konfigurace nelze obnovit původní jména zvukových souborů è Jména zvukových (wave) souborů, hlášení, šablon hlášení, zón a skupin zón se v řídicí jednotce neukládají, a proto je nelze obnovit. è Všechna data jsou ovšem stále na správných místech v jednotce, takže konfigurace správně pracuje. è Jména, která při načtení získáte, jsou výchozí jména následovaná zvyšujícím se číslem. Přehled výchozích jmen je uveden v následující tabulce. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 27

Plena Voice Alarm System Načtením konfigurace nelze obnovit původní jména zvukových souborů Název nebo typ souboru Zvukový (wave) soubor Název hlášení Název šablony Zóna řídicí jednotky Zóna směrovače Skupina zón è Výchozí jméno souboru Wave#. wav Message # Template # Controller Output Z# Router # Output Z# Group # Zvukové (wave) soubory se uloží do složky C: Program FilesBoschPlena Voice Alarm SystemConfigurationSoundsBackup 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 28

Plena Voice Alarm System Upgrade firmware è Připojte LBB 1990 k PC pomocí RS 232 (1 : 1) kabelu è Upgrade firmware se provádí pomocí programu Bootstrap loader BSLoader-xxx. exe è Každý soubor firmware vyžaduje vlastní nastavení DIP přepínačů Default: 1: On, 2: On, 3: Off Směrovač: 1: Off, 2: Off, 3: On Přehrávač Wave: 1: Off, 2: On, 3: On Řídicí jednotka: 1: On, 2: Off, 3: On 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 29

Plena Voice Alarm System 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 30

Plena Voice Alarm System 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 31

Plena Voice Alarm System Upgrade firmware è Doporučený postup upgrade 1. Směrovač (router) f/w 2. Přehrávač wave (wave player) f/w 3. Řídicí jednotka (controller) f/w è V případě, že se upgrade opakovaně nedaří Ujistěte se, že RS 232 kabel není delší, než 1. 5 m Zkontrolujte nastavení DIP přepínačů Během upgrade na nižší verzi firmware vypněte jednotku. Toto povede k selhání uploadu. Poté opakujte sekvenci upgrade na správnou verzi firmware. 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 32

Plena Voice Alarm System Hyper. Terminal è Pomocí Hyper. Terminal je možné zobrazit činnost jednotek Plena VA System è Hyper. Terminal spustíte ze Start menu Windows Start Programs Accessories Communications Hyper. Terminal 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 33

Plena Voice Alarm System Hyper. Terminal Vyplňte název a vyberte ikonu 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 34

Plena Voice Alarm System Hyper. Terminal Vyberte COM port 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 35

Plena Voice Alarm System Hyper. Terminal Nastavte port 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 36

Plena Voice Alarm System Hyper. Terminal - činnosti è Směrovač je zobrazen jako: RX R 0: směrovač řídicí jednotky, R 1: směrovač 1, R 2: směrovač 2, … è Stanice hlasatele (CST) je zobrazena jako: X = číslo CST - 1 (CST 1 je zobrazena jako C 0) Hlášení aktivováno: Process. Mode : 8 AH Hlášení deaktivováno: Process. Mode : 00 H 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. CX 37

Plena Voice Alarm System Hyper. Terminal – činnosti, zóny è Činnost Výběr zóny BGM: B Zóna 1 až 6: 01, 02, 04, 08, 10, 20 H Výběr zóny hlášení: C Zóna 1 až 6: 01, 02, 04, 08, 10, 20 H Příklad: R 0 : B 20 H - řídicí jednotka, spínač zóny BGM, zóna 6 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 38

Plena Voice Alarm System Hyper. Terminal - činnosti è Tlačítko Potvrzení závady: System Error Ack è Tlačítko Reset závady: System Error Reset è Tlačítko Potvrzení EMG: EMG Ack è Tlačítko Reset EMG: EMG reset 06. 11. 2006 © Robert Bosch Gmb. H reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. 39
