PLC PROGRAMOZÁS Bemutató gyakorlat 1

PLC feladatok dokumentumai • Feladat leírás, elrendezési vázlat, kapcsolási rajz: a működtetni kívánt berendezés pneumatikus, hidraulikus, elektromos kapcsolási vázlata, amely tartalmazza a vezérlő és munkavégző elemeket. • Út-lépés/út-idő diagram: a munkavégző elemek mozgásciklusait tartalmazza • Be- és kimeneti változók listája(hozzárendelési lista, Symbol Table, . . ) Táblázatos formájú. Tartalmazza a be- és kimenetek abszolút címzését, egy hozzárendelt szimbólikus címzést és szöveges megjegyzést (Kommentar) • PLC huzalozási vázlata: A be- és kimenetek bekötését mutatja • PLC program: szerkesztés, vezérlőbe töltés, on-line tesztelés. PLC típustól függően a szerkesztésnél speciális műveletek is szükségesek. Pl. a Siemens S 7 -nél Hardware Config összeállítása 2

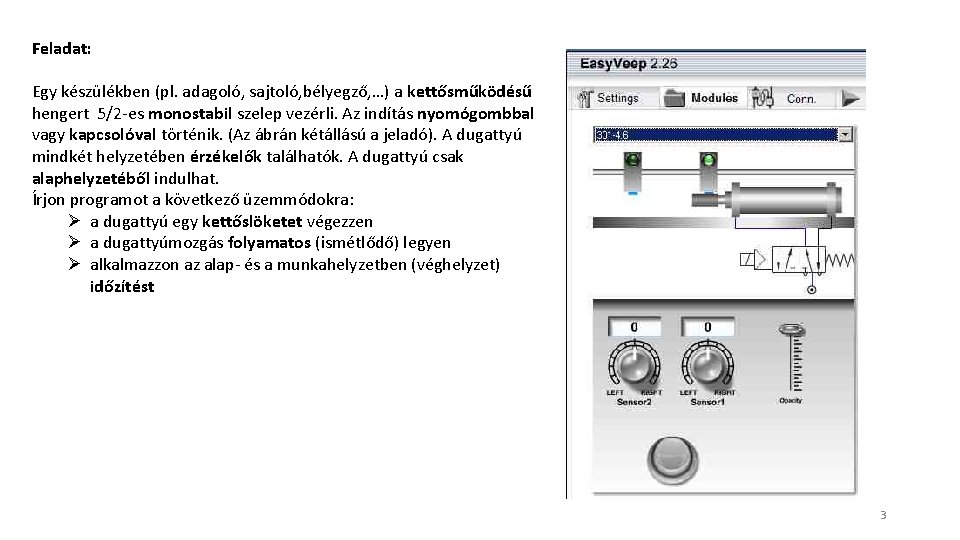

Feladat: Egy készülékben (pl. adagoló, sajtoló, bélyegző, …) a kettősműködésű hengert 5/2 -es monostabil szelep vezérli. Az indítás nyomógombbal vagy kapcsolóval történik. (Az ábrán kétállású a jeladó). A dugattyú mindkét helyzetében érzékelők találhatók. A dugattyú csak alaphelyzetéből indulhat. Írjon programot a következő üzemmódokra: Ø a dugattyú egy kettőslöketet végezzen Ø a dugattyúmozgás folyamatos (ismétlődő) legyen Ø alkalmazzon az alap- és a munkahelyzetben (véghelyzet) időzítést 3

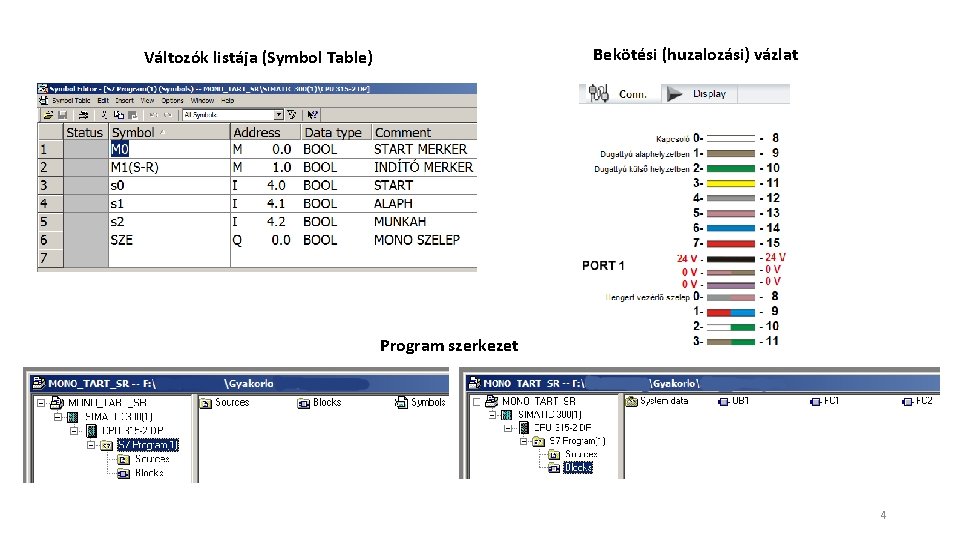

Bekötési (huzalozási) vázlat Változók listája (Symbol Table) Program szerkezet 4

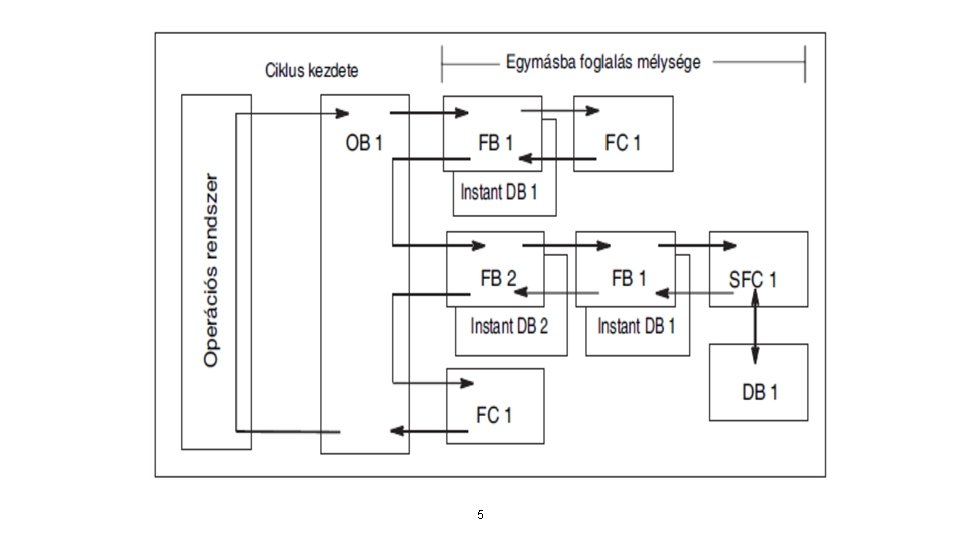

5

6

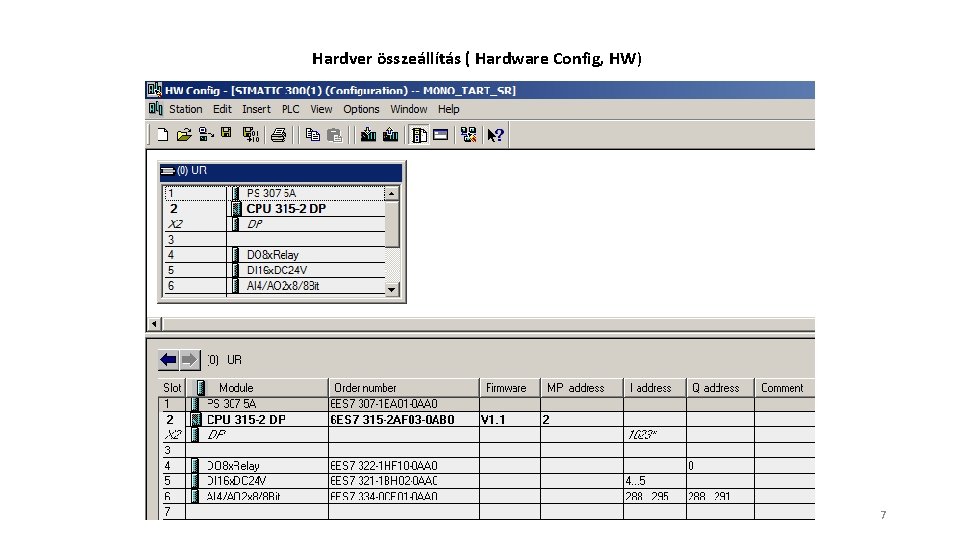

Hardver összeállítás ( Hardware Config, HW) 7

SIEMENS S 7 -300 MODULJAI Tápegység (PS: Power Supply) Funkcionális modul (FM) CPU Interfész modul (IM) Jelfeldolgozó modul (SM) Kommunikációs processzor (CP) 8

SIEMENS S 7 -300 MODULJAI 9

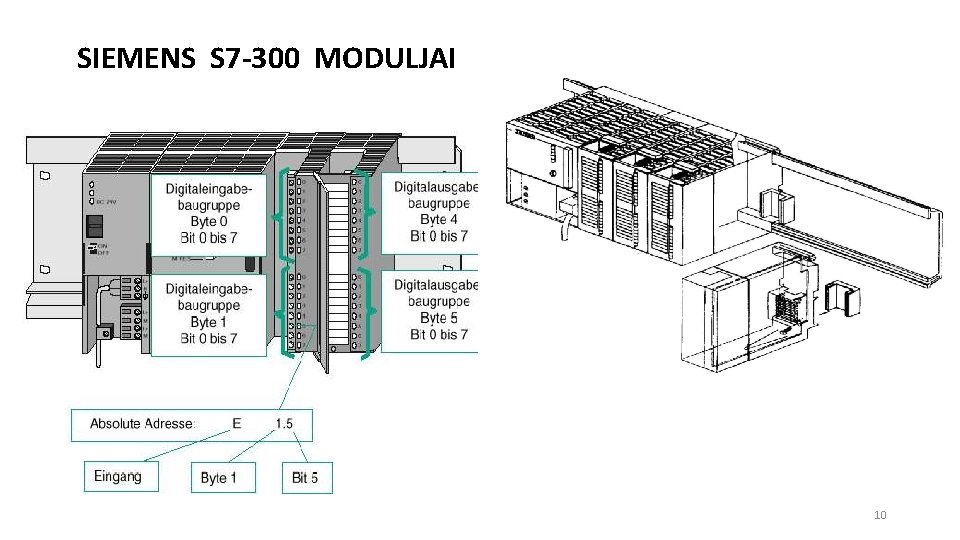

SIEMENS S 7 -300 MODULJAI 10

OB 1 SZERVEZŐMODUL 11

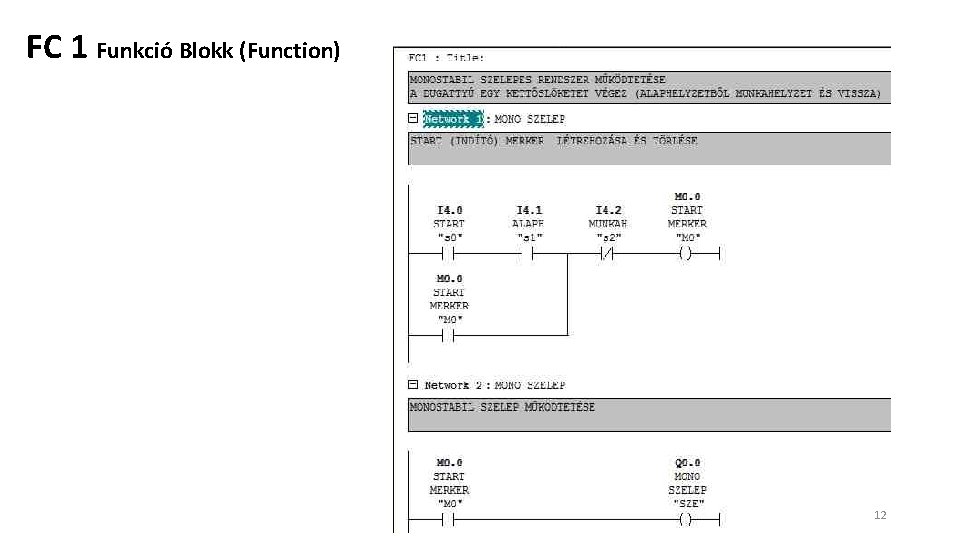

FC 1 Funkció Blokk (Function) 12

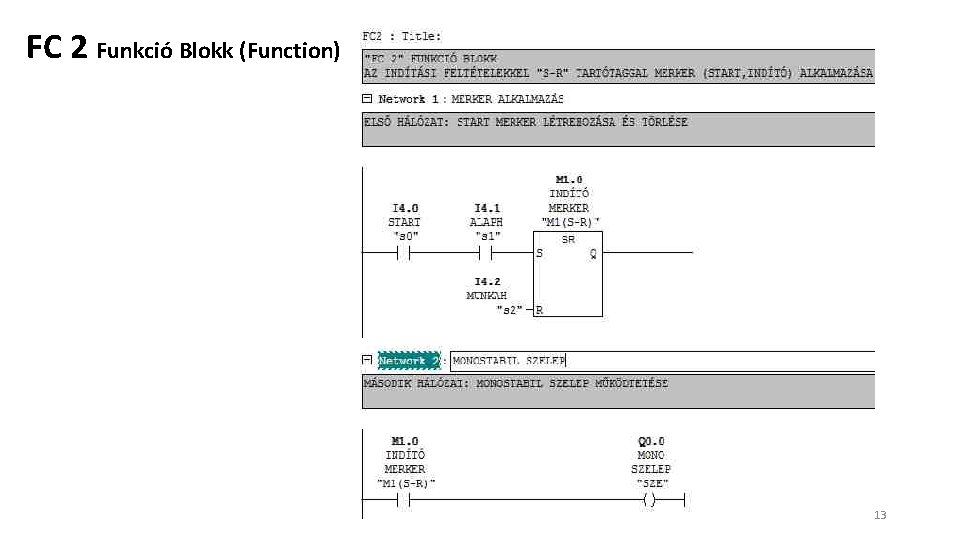

FC 2 Funkció Blokk (Function) 13

14

KÖSZÖNÖM A FIGYELMET! 15
