PLC (Programlanabilir Kontrol Cihazı) TABANLI SİSTEMLERİN İNTERNET ÜZERİNDEN İZLENMESİ Derya Birant, Alp Kut Dokuz Eylül Üniversitesi Bilgisayar Mühendisliği Bölümü

İÇERİK o Giriş o PLC nedir? o PLC’lerin Uygulama Alanları o PLC’lerin Yapısı o PLC’lerin Avantajları o PLC ile Elde Edilen Verilerin Değerlendirilmesi o PLC Verilerine Internet Üzerinden Erişim için bir Model o PLC – PC İletişim Çözümleri o Sonuçlar ve Gelecekteki Çalışmalar

Giriş o PLC’ler 80 ‘li yıllardan sonra küçülüp yetenekleri ise aynı o o oranda artan kontrol cihazlarıdır. İnsan hatalarını engellemek için tasarlanmışlardır. Üretim elemanlarında oluşacak hataları denetlemek için kullanılması kaçınılmazdır. Önceleri belirli bir üretim sahasında denetim amacı ile kullanılmışlardır. Günümüzde gelişen iletişim teknolojisi ile artık başka yerlerde yapılan PLC süreç denetimleri, farklı yerlerden izlenip denetlenebilir.

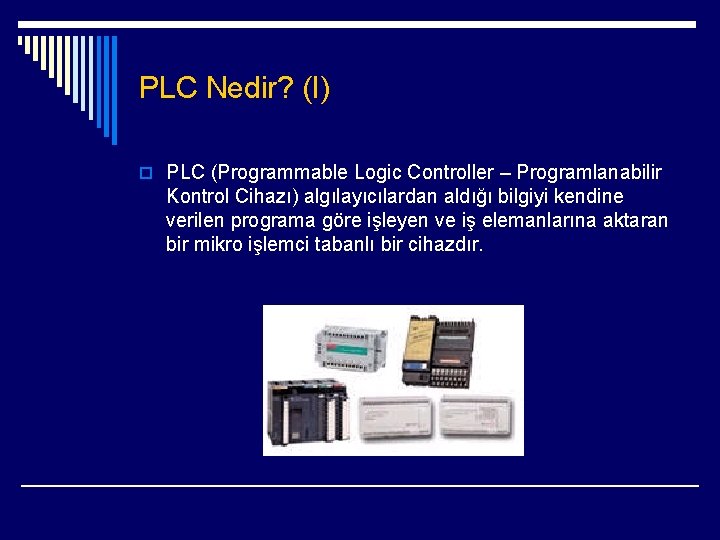

PLC Nedir? (I) o PLC (Programmable Logic Controller – Programlanabilir Kontrol Cihazı) algılayıcılardan aldığı bilgiyi kendine verilen programa göre işleyen ve iş elemanlarına aktaran bir mikro işlemci tabanlı bir cihazdır.

PLC Nedir? (II) o Endüstriyel bir ortamda görev yapmak üzere tasarlanmış digital prensiplere göre çalışan elektronik bir cihazdır.

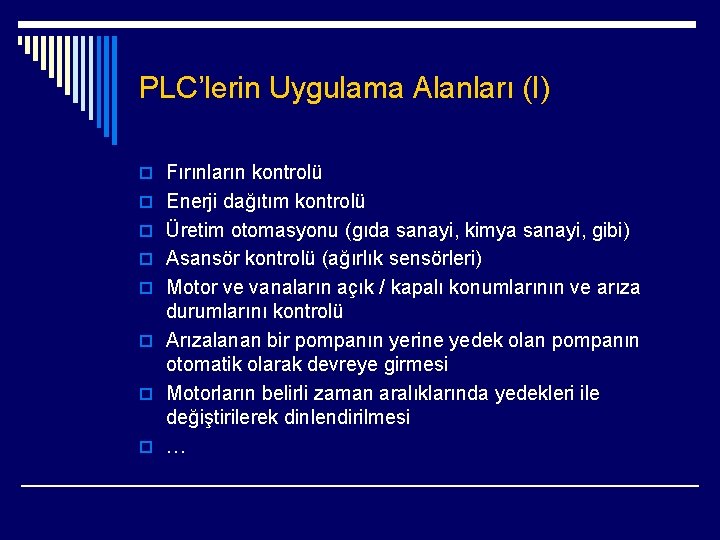

PLC’lerin Uygulama Alanları (I) o Fırınların kontrolü o Enerji dağıtım kontrolü o Üretim otomasyonu (gıda sanayi, kimya sanayi, gibi) o Asansör kontrolü (ağırlık sensörleri) o Motor ve vanaların açık / kapalı konumlarının ve arıza durumlarını kontrolü o Arızalanan bir pompanın yerine yedek olan pompanın otomatik olarak devreye girmesi o Motorların belirli zaman aralıklarında yedekleri ile değiştirilerek dinlendirilmesi o …

PLC’lerin Uygulama Alanları (II) o Sıra Denetimi ile İlgili Uygulamalar o Hareket Denetimi ile İlgili Uygulamalar o Süreç denetimi ile İlgili Uygulamalar o Veri yönetimi ile İlgili Uygulamalar

Sıra Denetimi ile İlgili Uygulamalar o Yapılacak işlerin belirli bir sırayla yapılmasını denetler. o Örneğin n Asansörlerin hangi katlara hangi sırayla uğrayacağının denetleme n Bir üretim bandında belirli bir konumda çalışan makinelerin sırasını belirleme

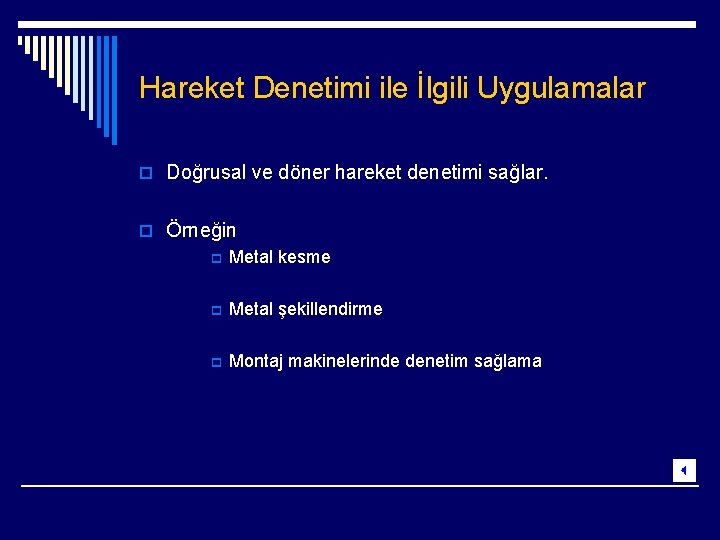

Hareket Denetimi ile İlgili Uygulamalar o Doğrusal ve döner hareket denetimi sağlar. o Örneğin p Metal kesme p Metal şekillendirme p Montaj makinelerinde denetim sağlama

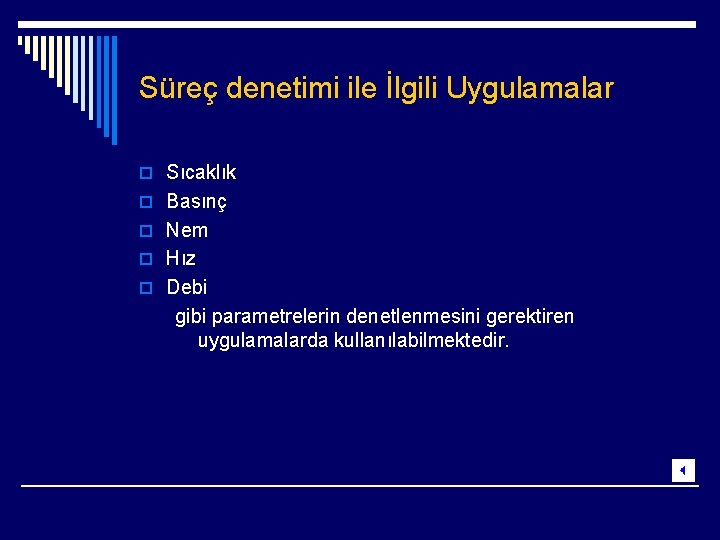

Süreç denetimi ile İlgili Uygulamalar o Sıcaklık o Basınç o Nem o Hız o Debi gibi parametrelerin denetlenmesini gerektiren uygulamalarda kullanılabilmektedir.

Veri yönetimi ile İlgili Uygulamalar o Bir işletmede yer alan her türlü süreçte oluşabilecek verilerin toplanması ve süreçlerin gerektiği şekilde yönlendirilmesi o Süreç içerisinde yer alan çeşitli makine ve benzeri teçhizat hakkında veri toplanması o Toplanan verilerin n n Referans veriler ile karşılaştırılması İncelenmesi İzlenmesi Raporlanması amacıyla başka bir aygıta aktarılması

PLC’nin Ana Birimleri (I) o Giriş Birimi n n Kontrol edilen sisteme ait basınç, seviye, sıcaklık gibi algılayıcılardan gelen sinyaller giriş birimi üzerinden alınmaktadır. Örneğin p p p Herhangi bir metali algılayan Statik elektrik yapısıyla bir cismi hisseden Işığı algılayan optik algılayıcılar gibi o İşlem Birimi n Giriş Biriminden aldığı bilgiyi kendine verilen programa göre işleyen ve sonucu çıkış bilgisi olarak aktaran ana işlem birimidir.

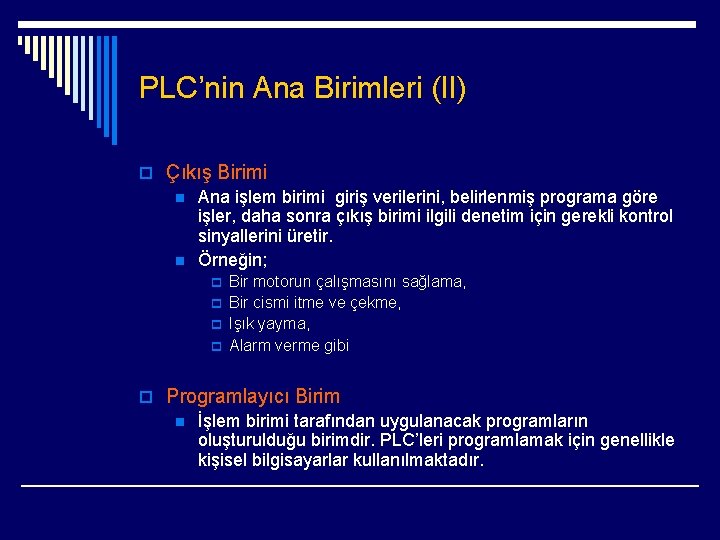

PLC’nin Ana Birimleri (II) o Çıkış Birimi n Ana işlem birimi giriş verilerini, belirlenmiş programa göre işler, daha sonra çıkış birimi ilgili denetim için gerekli kontrol sinyallerini üretir. n Örneğin; p p Bir motorun çalışmasını sağlama, Bir cismi itme ve çekme, Işık yayma, Alarm verme gibi o Programlayıcı Birim n İşlem birimi tarafından uygulanacak programların oluşturulduğu birimdir. PLC’leri programlamak için genellikle kişisel bilgisayarlar kullanılmaktadır.

PLC’nin Ana Birimleri (III)

PLC’nin Ana Birimleri (IV)

PLC’lerin Avantajları (I) o Güvenilirlik n Tehlikelere karşı hemen tüm elemanların korunmuş olduğu elektronik birimlerden oluşmaktadır. o Fiziksel Büyüklük n PLC’ler yeteneklerine göre çok küçük ve az yer kaplayan cihazlardır. Bu da her ortamda sorunsuzca kullanılmalarını sağlamaktadır. o Maliyet n PLC çözümlerinin gerek ilk yatırım maliyetleri gerekse sağladığı üretim kazançları açısından maliyetleri önemsiz kalmaktadır.

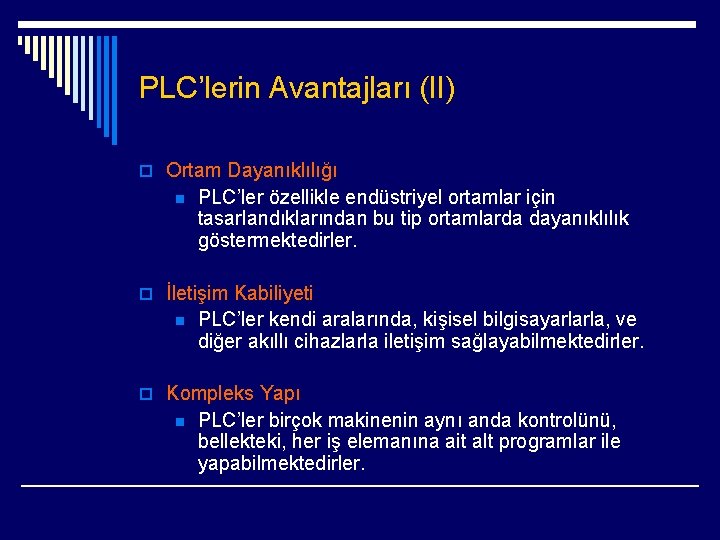

PLC’lerin Avantajları (II) o Ortam Dayanıklılığı n PLC’ler özellikle endüstriyel ortamlar için tasarlandıklarından bu tip ortamlarda dayanıklılık göstermektedirler. o İletişim Kabiliyeti n PLC’ler kendi aralarında, kişisel bilgisayarlarla, ve diğer akıllı cihazlarla iletişim sağlayabilmektedirler. o Kompleks Yapı n PLC’ler birçok makinenin aynı anda kontrolünü, bellekteki, her iş elemanına ait alt programlar ile yapabilmektedirler.

PLC’lerin Avantajları (III) o Esneklik n PLC programlarında değişiklik kolay ve hızlı bir şekilde yapılabilmektedir. Ayrıca PLC bellekleri arttırılabilir. o İşlem Hızı n PLC mantıksal ve aritmetik işlemlerden oluşan bir programı oldukça hızlı bir şekilde işletebilmektedir. o Görüntüleme n Bir PLC programı ve ilgili devrenin çalışması direk olarak monitörden izlenebilmektedir. Ayrıca arıza tarama yapılabilmekte ve geçmiş çalışma durumları sonradan izlenebilmektedir.

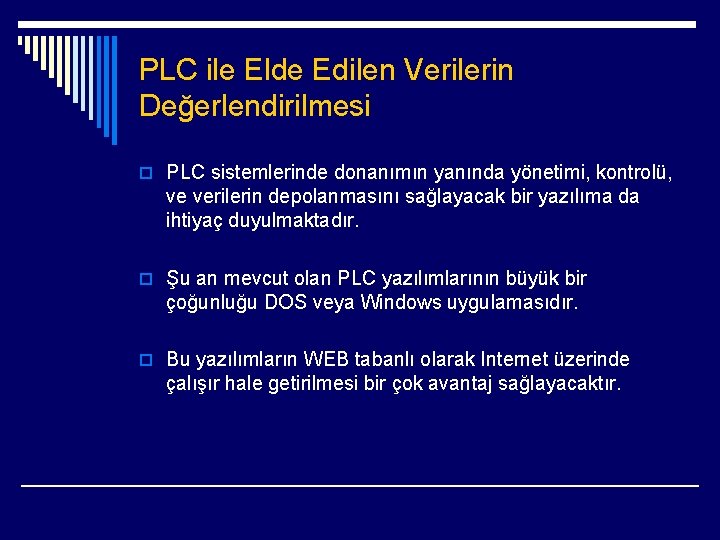

PLC ile Elde Edilen Verilerin Değerlendirilmesi o PLC sistemlerinde donanımın yanında yönetimi, kontrolü, ve verilerin depolanmasını sağlayacak bir yazılıma da ihtiyaç duyulmaktadır. o Şu an mevcut olan PLC yazılımlarının büyük bir çoğunluğu DOS veya Windows uygulamasıdır. o Bu yazılımların WEB tabanlı olarak Internet üzerinde çalışır hale getirilmesi bir çok avantaj sağlayacaktır.

PLC Verilerine Internet Üzerinden Erişim (I) o WEB tabanlı PLC yazılımlarının sağlayacağı avantajlar: n Uygulamanın her yerden ulaşılabilir olması n İstemci bilgisayarlara herhangi bir erişim programı yüklemek gerekmemesi n Günümüz teknolojisine uygun olması

PLC Verilerine Internet Üzerinden Erişim (II) o İzlenecek adımlar n PLC’nin gerekli verileri elde etmesi n Elde edilen verilerin sunucu bilgisayarlara aktarılması n Verilerin sunucu bilgisayarlarda depolanması n İstemci bilgisayarların bir arayüz programı ile Internet üzerinden sunucuya erişmesi n Bir arayüz programı ile verilerin izlenmesi, sorgulanması, ve raporlanması

PLC Verilerine Internet Üzerinden Erişim için bir Model (I) o Model genel olarak n n Internet üzerinde yer alan istemciler, Merkezi bir sunucu, p p n n Uygulama sunucusu Veritabanı sunucusu Kontrol cihazları (PLC’ler), Kontrol edilen iş elemanlarından oluşmaktadır.

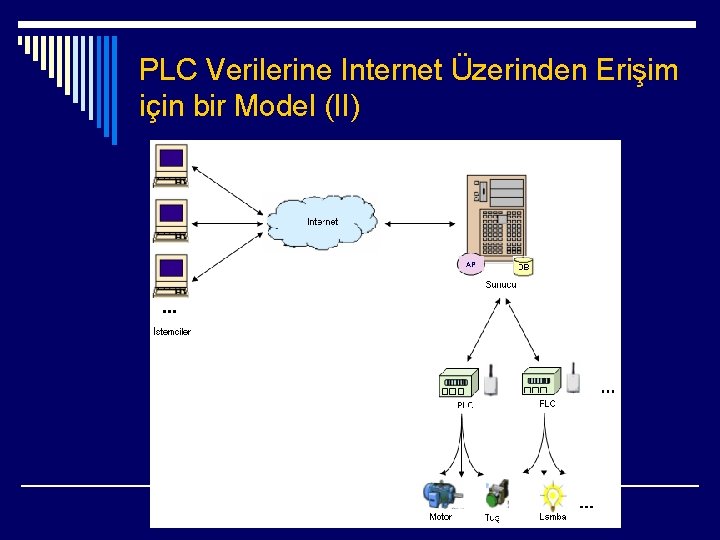

PLC Verilerine Internet Üzerinden Erişim için bir Model (II) AP

PLC – PC İletişimi o Doğrudan bağlantı (RS 232, RS 485, USB) o Doğrudan yerel ağ bağlantısı o Modem aracılığı ile geniş alan ağ bağlantısı o Kablosuz modem aracılığı ile bağlantı

Doğrudan Bağlantı

Modem Aracılığıyla PLC-PC Bağlantısı

PLC - PC İletişimi o PLC sunucuya isteklerini belirli komutlar kullanarak belirtebilmektedir. (*) o Örnek komutlar n Dosyaya yazma p n Dosyaya ekleme yapma p n <WRITE [filename]> data. . . . </> <APPEND [filename]> data. . . . </> Dosyadan okuma p <READ [filename]> </> * İzleyen örneklerde yer alan komutlar (Triangle Research International) firması PLC’lerine aittir

PLC - PC İletişimi o Örnek komutlar n E-Posta p n <EMAIL [email address]> Sender: [sender email] Subject: [subject text] data. . . . </> Zaman bilgisini isteme (Real Time Clock) p <READ RTC[ ]></>

PLC – PC iletişim Güvenliği o En basit güvenlik önlemi iletişimin özel bir ağ kullanılarak sağlanmasıdır. o Eğer PLC ile PC arasında iletişim halka açık hatlar üzerinden sağlanıyorsa gönderilecek veriler ve komutlar şifrelenebilir.

Sonuçlar o PLC’ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır. o PLC’ler sıra, hareket, süreç denetimi yapabilmekte ve çok çeşitli verilerin toplanmasında kullanılabilmektedir. o PLC verilerinin yönetimini, izlenmesini, sorgulanmasını ve kontrolünü sağlayacak bir yazılıma da ihtiyaç duyulmaktadır. o Böyle bir yazılımın WEB tabanlı olarak Internet üzerinde çalışması birçok avantaj sağlayacaktır.

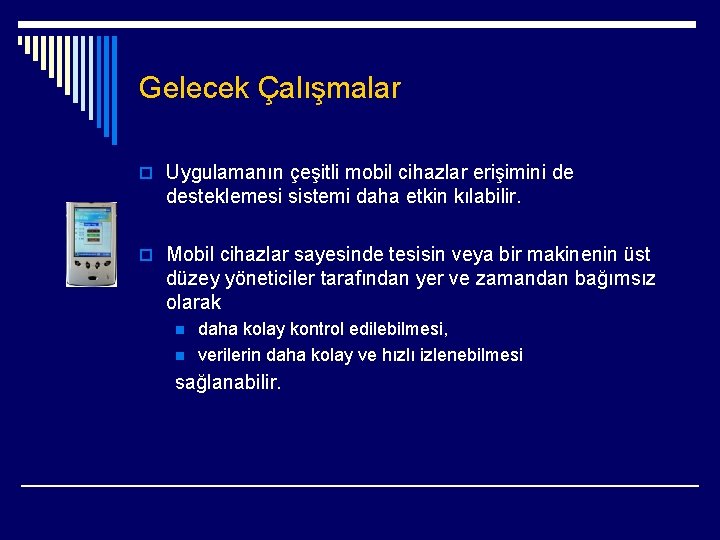

Gelecek Çalışmalar o Uygulamanın çeşitli mobil cihazlar erişimini de desteklemesi sistemi daha etkin kılabilir. o Mobil cihazlar sayesinde tesisin veya bir makinenin üst düzey yöneticiler tarafından yer ve zamandan bağımsız olarak n n daha kolay kontrol edilebilmesi, verilerin daha kolay ve hızlı izlenebilmesi sağlanabilir.
