Plate Tectonics
EARTH STRUCTURE & HEAT
LAYERS OF THE EARTH • CRUST • MANTLE • OUTER CORE • INNER CORE
LAYERS OF THE EARTH CRUST Thin, outer layer of cooled, made solid rock
LAYERS OF THE EARTH MANTLE Thickest layer under the crust made of hot, plastic-like material
LAYERS OF THE EARTH OUTER CORE Located beneath the Mantle, and is the … Moving layer of liquid metal (iron/nickel) which causes the inner core to spin thus causing the Earth’s to act as a giant magnet
Earth’s Magnetic Field Causes this Protects the Earth from dangerous solar radiation.
Green - oxygen, up to 150 miles in altitude Red - oxygen, above 150 miles in altitude Blue - nitrogen, up to 60 miles in altitude Purple/violet - nitrogen, above 60 miles in altitude
LAYERS OF THE EARTH INNER CORE – INNER MOST LAYER MADE OF HOT, SOLID METAL (IRON AND NICKEL) THAT SPINS
Heat Transfer In The Earth
Earth’s Temperature • THE DEEPER DOWN, THE HOTTER IT GETS • THE CLOSER TO THE SURFACE, THE COOLER IT GETS
INTERNAL SOURCES OF THE EARTH’S HEAT • RESIDUAL HEAT – HEAT REMAINING FROM PLANET FORMATION • RADIOACTIVE HEAT – HEAT PRODUCED FROM THE DECAY OF RADIOACTIVE ELEMENTS
HEAT TRANSFER INSIDE THE EARTH HEAT IS TRANSFERED TOWARDS THE SURFACE BY THE MOVEMENT OF HEATED ROCK IN CONVECTION CURRENTS IN THE MANTLE
TRANSFER OF HEAT BY CONVECTION CURRENTS
THEORIES OF PLATE MOVEMENT T F I R D L A T N E ) N D I E T CON T HAPPEN A H W ( & S C I N O T C E T ) D E E T N A E P PL P A H T I Y (WH
THEORY OF CONTINENTAL DRIFT PROPOSED IN 1912 BY ALFRED WEGENER A GERMAN GEOLOGIST, METEOROLOGIST AND EXPLORER
THEORY OF CONTINENTAL DRIFT 1) ALL CONTINENTS WERE ONCE JOINED TOGETHER IN A SUPERCONTINENT CALLED PANGAEA
2) PANGAEA BROKE INTO TWO MAJOR PIECES CALLED: • LAURASIA • GONDWANALAND
3) THE PLATES CONTINUE MOVING AROUND THE EARTH TODAY.
THE CAUSE OF CONTINENTAL DRIFT WAS LATER EXPLAINED BY THEORY OF PLATE TECTONICS
200 Million Years Ago
180 Million Years Ago - Jurassic TWO CONTINENTS
135 Million Years Ago - Cretaceous
65 Million Years Ago - Cenozoic

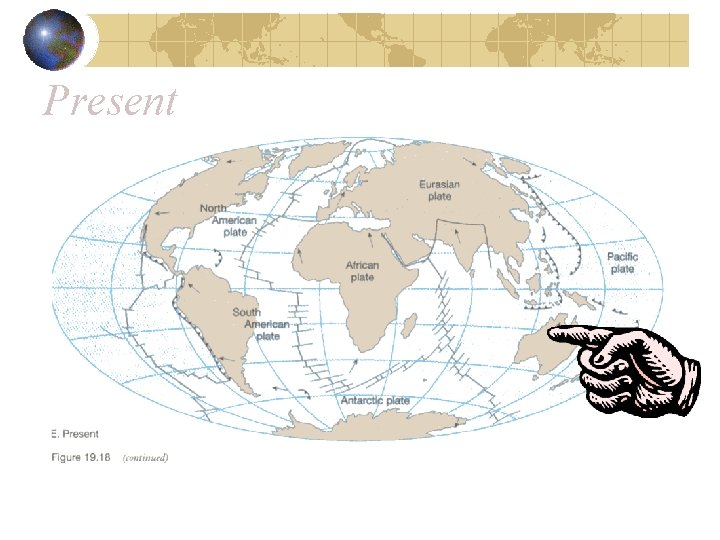

Present
50 Million Years in the Future
WHAT IS PLATE TECTONICS? TECTONICS THE FORMATION, MOVEMENT AND DESTRUCTION OF THE EARTH’S PLATES (LITHOSPHERE). LITHOSPHERE TECTONIC LAYERS 1) LITHOSPHERE 2) ASTHENOSPHERE
TECTONIC LAYERS THE LITHOSPHERE (EARTH’S PLATES) IS THE SOLID/RIGID LAYER OF THE EARTH THAT FORMS THE TECTONIC PLATES
THERE ARE 12 MAJOR PLATES, AND SEVERAL MINOR PLATES
TECTONIC LAYERS THE LITHOSPHERE RIDES ON AND IS MOVED AROUND BY THE ASTHENOSPHERE.
ASTHENOSPHERE: ASTHENOSPHERE LOCATED IN THE SOFTER, MANTLE WHERE CONVECTION CURRENTS MOVE THE LITHOSPHERIC PLATES AROUND
PLATE TECTONICS EVIDENCE OF PLATE MOVEMENT 1) MATCHING ROCK LAYERS 2) MATCHING FOSSIL BEDS
PLATE TECTONICS EVIDENCE OF PLATE MOVEMENT 3) FORCES SEEN AT WORK TODAY: VOLCANOES FAULTING CAUSED BY EARTHQUAKES SUBDUCTION – ONE PLATE DIVING BENEATH ANOTHER PLATE
EVIDENCE OF PLATE MOVEMENT -COAL FIELDS ALIGN -SHAPES ARE SIMILAR
EVIDENCE OF PLATE MOVEMENT MESOSAURUS + OTHER ORGANISM FOSSILS ALIGN
Types of Tectonic Plates Oceanic – covered by water Continental – above water
PLATE BOUNDARIES – THE EDGES OF THE LITHOSPHERIC PLATES (TECTONIC PLATES) Tectonic Plate (Lithosphere)

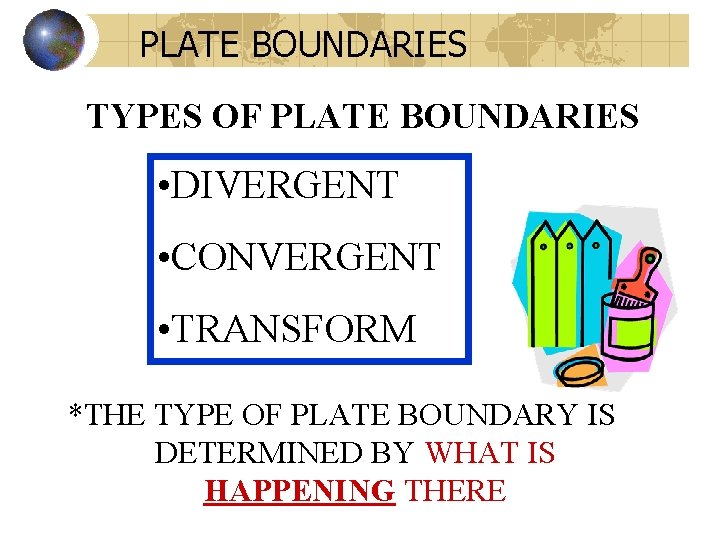

PLATE BOUNDARIES TYPES OF PLATE BOUNDARIES • DIVERGENT • CONVERGENT • TRANSFORM *THE TYPE OF PLATE BOUNDARY IS DETERMINED BY WHAT IS HAPPENING THERE
PLATE BOUNDARY VOCABULARY DIVERGENT ROOT WORD: DIVERGE ASSOCIATED TERMS: TO MOVE AWAY OR PULL APART
DIVERGENT PLATE BOUNDARY DESCRIPTION: LITHOSPHERIC PLATES MOVE APART AND LAVA COOLS AND HARDENS IN THE CRACK
DIVERGENT PLATE BOUNDARY CAUSED BY: CONVECTION CURRENTS PUSHING THE PLATES APART COOLER CONVECTION HOTTER ROCK RISES ROCK SINKS CURRENTS COOLER HOTTER ROCK SINKS ROCK RISES HOTTER
DIVERGENT PLATE BOUNDARY rift valley
DIVERGENT BOUNDARY
MIDATLANTIC RIDGE
PLATE BOUNDARY VOCABULARY CONVERGENT ROOT WORD: CONVERGE ASSOCIATED TERMS: COME TOGETHER, MEET
CONVERGENT PLATE BOUNDARIES DESCRIPTION: PLATES ARE BEING PUSHED TOGETHER BY CONVECTION CURRENTS IN THE ASTHENOSPHERE COOLER CONVECTION CURRENTS HOTTER
CONVERGENT PLATE BOUNDARIES CAUSED BY: CONVECTION CURRENTS PUSHING THE PLATES TOGETHER COOLER CONVECTION CURRENTS HOTTER

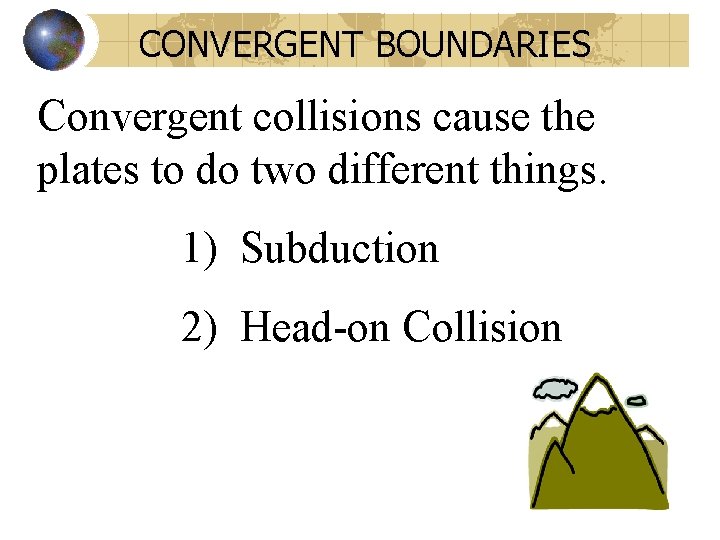

CONVERGENT BOUNDARIES Convergent collisions cause the plates to do two different things. 1) Subduction 2) Head-on Collision
CONVERGENT BOUNDARIES SUBDUCTION One plate dives beneath another. Subduction forms: Deep ocean trenches Volcanoes *The area involved in subduction is called a Subduction Zone
SUBDUCTION ZONE Volcano volcano trench
SUBDUCTION ZONE Volcano volcano trench
SUBDUCTION ZONE Volcano volcano trench
SUBDUCTION ZONE Volcano volcano trench

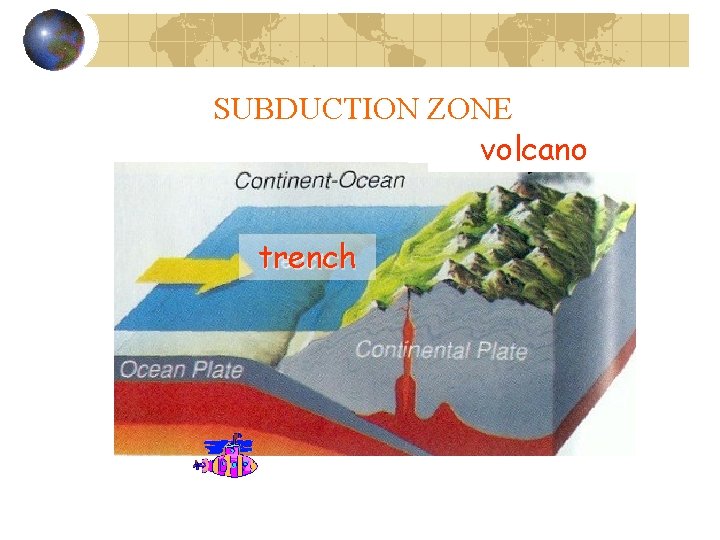

SUBDUCTION ZONE volcano trench
Ocean Plate volcano trench
MARIANA TRENCH DEEPEST TRENCH IN THE WORLD – 36, 000+ FEET OLDEST OCEAN FLOOR CRUST YOUNGEST OCEAN FLOOR CRUST
DEEPEST TRENCH IN THE WORLD
DEEPEST TRENCH IN THE WORLD Trench Island Arc
MARIANA TRENCH

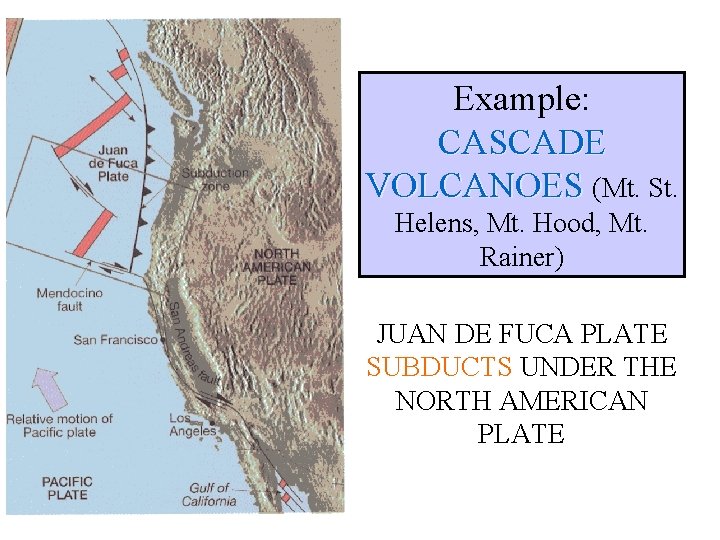

Example: CASCADE VOLCANOES (Mt. St. Helens, Mt. Hood, Mt. Rainer) JUAN DE FUCA PLATE SUBDUCTS UNDER THE NORTH AMERICAN PLATE
CONVERGENT BOUNDARIES Head-on Collisions The plates collide, head-on and form mountain ranges
LANDFORM MOUNTAINS: WHEN CONTINENTAL PLATES COLLIDE, THE ENDS OF THE PLATES MOVE UPWARD AND DOWNWARD

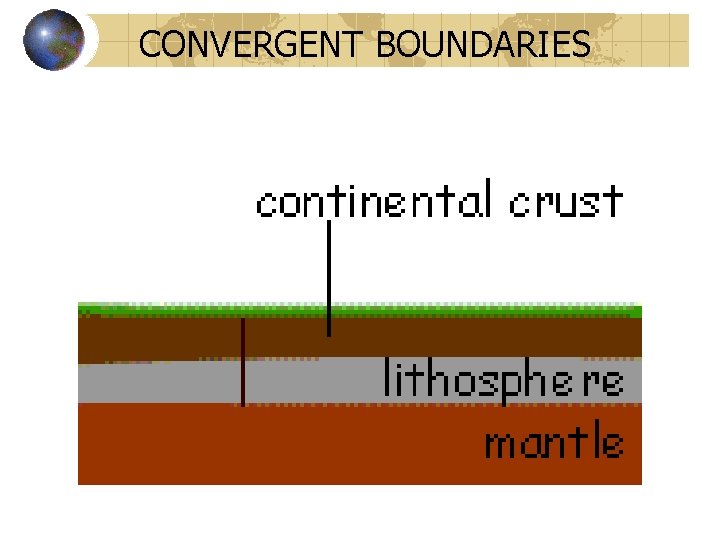

CONVERGENT BOUNDARIES

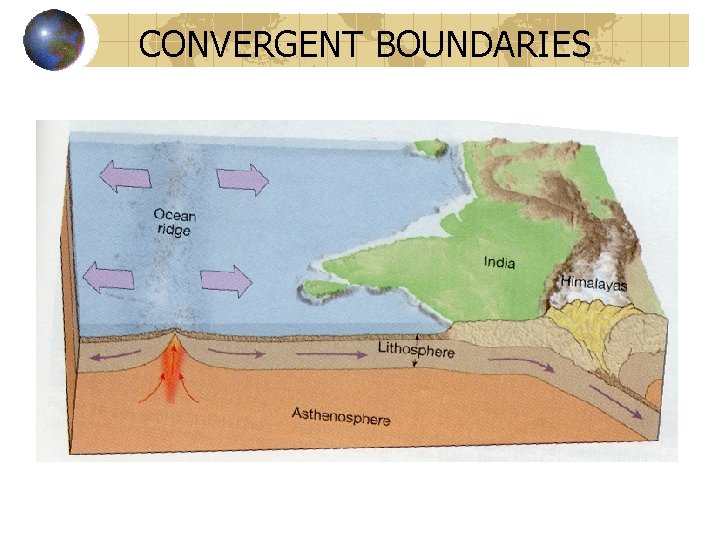

EXAMPLE: HIMALAYAN MOUNTAINS WERE CAUSED BY THE INDIAN PLATE CRASHING INTO THE EURASIAN PLATE
CONVERGENT BOUNDARIES
CONVERGENT BOUNDARIES
PLATE BOUNDARY VOCABULARY TRANSFORM ROOT WORD: FORM ASSOCIATED TERMS: TO CHANGE OR MOVE BY EACH OTHER IN OPPOSITE DIRECTIONS
PLATE BOUNDARY #3 TRANSFORM BOUNDARIES – PLATES SLIDE BY EACH OTHER MOVING IN OPPOSITE DIRECTIONS
CAUSE CONVECTION CURRENTS IN THE ASTHENOSPHERE ARE PUSHING THE PLATES IN OPPOSITE DIRECTIONS
LANDFORM CREATED A CRACK IN THE EARTH’S CRUST ALONG WHICH MOVEMENT OCCURS FAULT LINE IT’S YOUR FAULT!
LANDFORM CREATED BY A TRANSFORM BOUNDARY IS A: FAULT LINE
SAN ANDREAS FAULT IS A TRANSFORM BOUNDARY PACIFIC PLATE SLIDING NORTH AMERICAN PLATE SLIDING SOUTH
WHEN THERE ARE NO CONVECTION CURRENTS WHEN THE INSIDE OF THE EARTH COOLS AND HARDENS • PLATE MOVEMENT STOPS • MOUNTAIN BUILDING STOPS • VOLCANOES STOPS
Hot Spots • An extra hot area in the mantle that burns through the crust • Creates volcanoes
Hot Spots Examples: Hawaii and Yellowstone Park

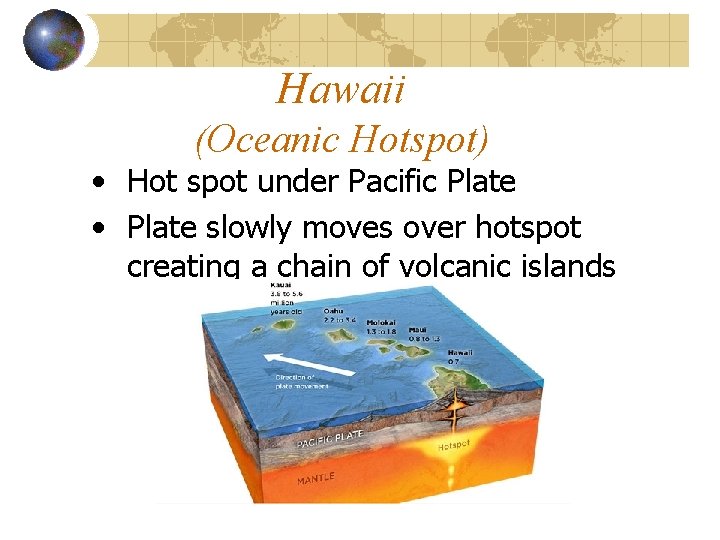

Hawaii (Oceanic Hotspot) • Hot spot under Pacific Plate • Plate slowly moves over hotspot creating a chain of volcanic islands
Hawaii

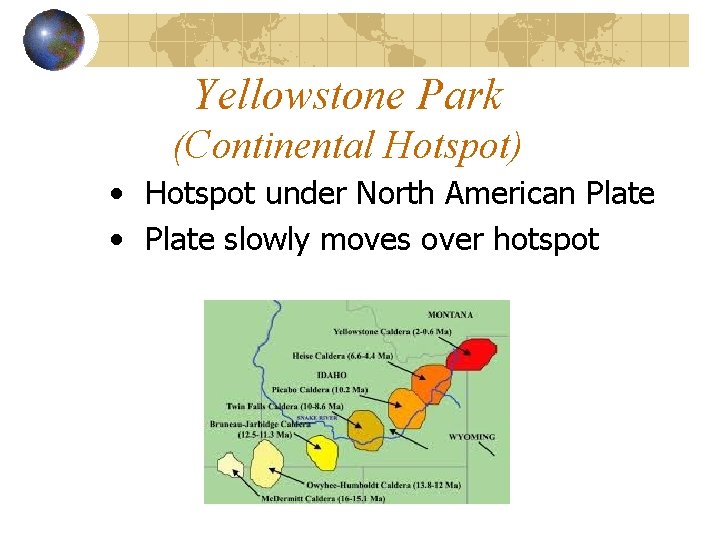

Yellowstone Park (Continental Hotspot) • Hotspot under North American Plate • Plate slowly moves over hotspot
Yellowstone Park (Continental Hotspot)
