Plataforma So Machine Controladores Controladores Lgicos Modicon M

Plataforma So. Machine - Controladores ●Controladores Lógicos: ●Modicon M 258 ●Controladores Motion: ●Modicon LMC 058 ●Controladores Drive: ●ATV IMC ●Controladores HMI: ●HMI SCU Schneider Electric - Industry – OEM Automation 1

Controlador HMI Magelis XBTGC – HMI SCU

Magelis HMI SCU Schneider Electric - Industry – OEM Automation 3

Magelis HMI SCU Magelis HMI STU HMI SCU + Facilidad Puerto USB y mini-B Descargar aplicaciones Almacenar datos +Comunicación Ethernet integrado Modbus TCP IP Acceso remoto Webgate Puerto serie CANopen Modelo digital : 16 E / 10 S digitales Modelo analógico : 8 E / 8 S digitales 4 E / 2 S analógicas ( 2 E V/m. A - 2 E temp. ) + diámetro. Ergonómi 22 mm co Sistema de montaje (Push-Button) Schneider Electric - Industry – OEM Automation + Visibilidad QVGA (de alta definición) 3. 5” /5. 7” TFT 65 K colores 4

Controlador Drive Altivar IMC

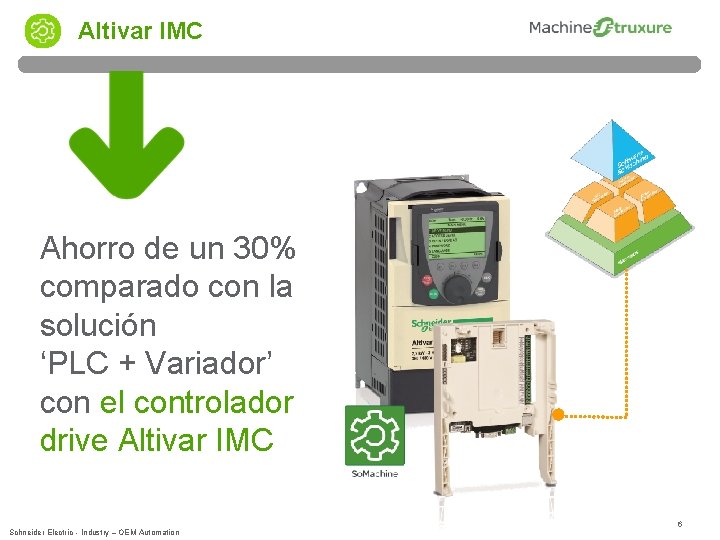

Altivar IMC Ahorro de un 30% comparado con la solución ‘PLC + Variador’ con el controlador drive Altivar IMC Schneider Electric - Industry – OEM Automation 6

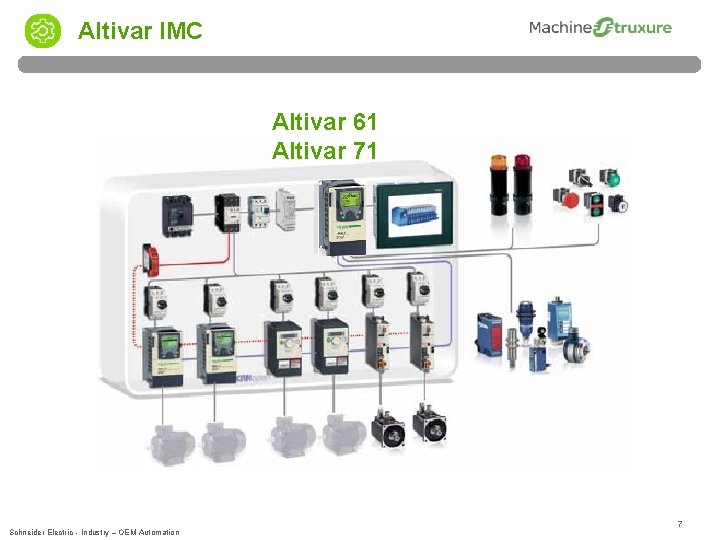

Altivar IMC Altivar 61 Altivar 71 Schneider Electric - Industry – OEM Automation 7

Altivar IMC 10 entradas digitales 6 salidas digitales 2 entradas analógicas 2 salidas analógicas Schneider Electric - Industry – OEM Automation 8

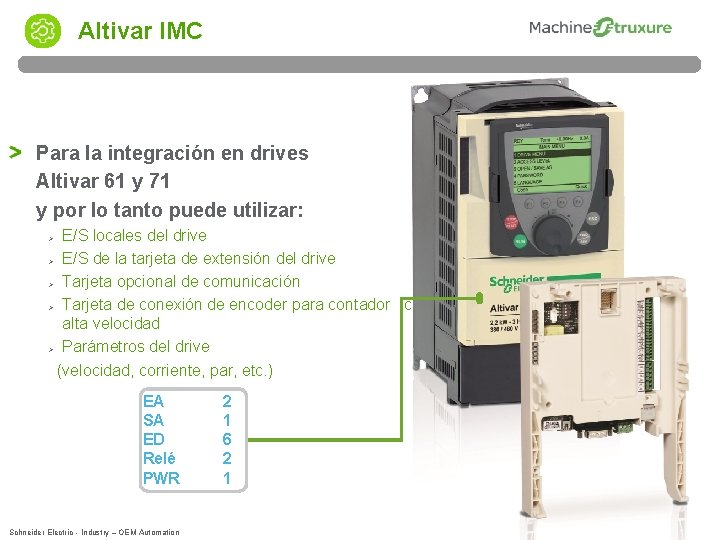

Altivar IMC Para la integración en drives Altivar 61 y 71 y por lo tanto puede utilizar: E/S locales del drive E/S de la tarjeta de extensión del drive Tarjeta opcional de comunicación Tarjeta de conexión de encoder para contador de alta velocidad > Parámetros del drive (velocidad, corriente, par, etc. ) > > EA SA ED Relé PWR Schneider Electric - Industry – OEM Automation 2 1 6 2 1 9

Controlador lógico Modular Modicon M 258

M 258 BUS TM 5 + control > hasta 63 esclavos CANopen + facilidad > Clonación de máquinas > Actualización firmware Schneider Electric - Industry – OEM Automation + comunicación > Ethernet IP / Modbus TCP > Servidor FTP > Webserver BUS TM 5 + flexibilidad > hasta 25 islas y 250 módulos > 100 m entre islas 12

Oferta M 258 LMC 058 Level 3 66 IOs 2 AI/ 4 Inputs Temp. / 2 AO (12 bits) Level 2 42 IOs 4 AI 12 bits Level 1 42 IOs Transistor Relay Transistor Level 1 Level 2 Level 3 Ethernet CANopen CANmotion Schneider Electric - Industry – OEM Automation 13

M 258 – E/S Integradas > Entradas Rápidas > Para Contaje Rápido > Hasta 8 HSC, 200 KHz Encoder Incremental > Salidas Rápidas > Pulses Width Modulation (PWM) > Hasta 2 PWM, 100 KHz Schneider Electric - Industry – OEM Automation Frecuencia ciclo 14

M 258 – Comunicaciones Integradas > 1 Puerto Serie aislado > > RS 232 ó RS 485 - configurable Conexión HMI, módem o impresora Protocolos ASCII/Modbus/So. Machine Alimentación de 5 VDC > 1 Puerto Ethernet y Servidor Web > Programación y puesta en marcha > Upload/Download > Protocolos Modbus / Ethernet IP / So. Machine Schneider Electric - Industry – OEM Automation GSM módem Modbus/ ASCII So. Machine RS 232 RS 485 Servidor Web Ethernet 15

M 258 – Maestro CANopen > Configurador CANopen So. Machine > Conectividad con dispositivos Schneider Electric así como de otros fabricantes > Bloques de función para programar variadores de velocidad > Capacidades > 63 esclavos (252 TPDO, 252 RPDO) > Velocidad de transmisión hasta 1 Mbps > Transparencia sobre CANopen Remote I/O Servo drive Speed Drive > FDT/DTM - Configurar y diagnosticar los dispositivos on-line Schneider Electric - Industry – OEM Automation 16

Módulos de extensión Modicon TM 5

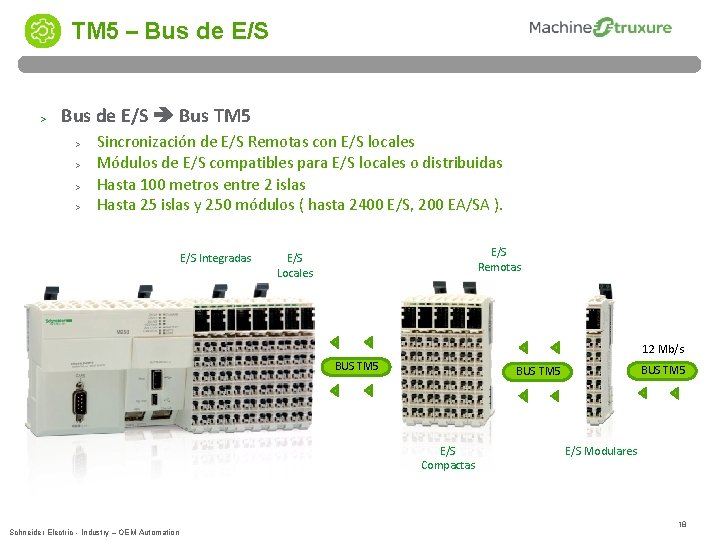

TM 5 – Bus de E/S > Bus de E/S Bus TM 5 > > Sincronización de E/S Remotas con E/S locales Módulos de E/S compatibles para E/S locales o distribuidas Hasta 100 metros entre 2 islas Hasta 25 islas y 250 módulos ( hasta 2400 E/S, 200 EA/SA ). E/S Integradas E/S Remotas E/S Locales 12 Mb/s BUS TM 5 E/S Compactas Schneider Electric - Industry – OEM Automation BUS TM 5 E/S Modulares 18

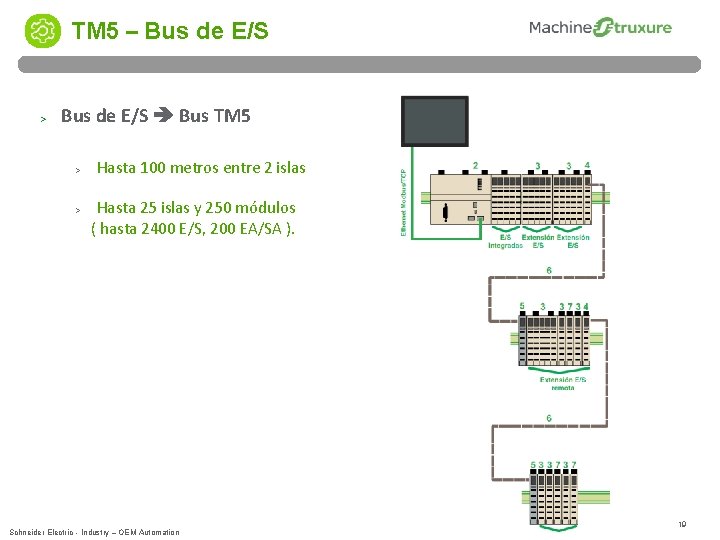

TM 5 – Bus de E/S > Bus de E/S Bus TM 5 > Hasta 100 metros entre 2 islas > Hasta 25 islas y 250 módulos ( hasta 2400 E/S, 200 EA/SA ). Schneider Electric - Industry – OEM Automation 19

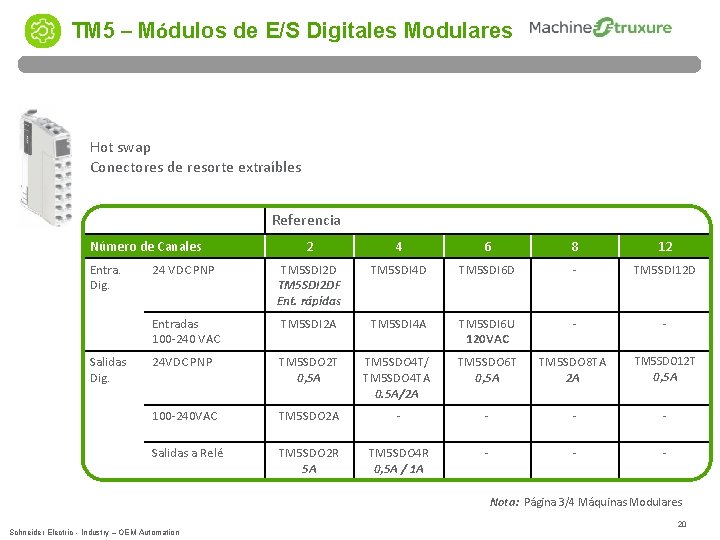

TM 5 – Módulos de E/S Digitales Modulares Hot swap Conectores de resorte extraíbles Referencia Número de Canales Entra. Dig. Salidas Dig. 2 4 6 8 12 24 VDC PNP TM 5 SDI 2 DF Ent. rápidas TM 5 SDI 4 D TM 5 SDI 6 D - TM 5 SDI 12 D Entradas 100 -240 VAC TM 5 SDI 2 A TM 5 SDI 4 A TM 5 SDI 6 U 120 VAC - - 24 VDC PNP TM 5 SDO 2 T 0, 5 A TM 5 SDO 4 T/ TM 5 SDO 4 TA 0. 5 A/2 A TM 5 SDO 6 T 0, 5 A TM 5 SDO 8 TA 2 A TM 5 SDO 12 T 100 -240 VAC TM 5 SDO 2 A - - Salidas a Relé TM 5 SDO 2 R 5 A TM 5 SDO 4 R 0, 5 A / 1 A - - - 0, 5 A Nota: Página 3/4 Máquinas Modulares Schneider Electric - Industry – OEM Automation 20

TM 5 – Módulos de E/S Analógicas Modulares Hot swap Conectores de resorte extraíbles Referencia Número de Canales Entrada Analógica Salida Analógica Schneider Electric - Industry – OEM Automation 2 4 6 +/-10 VDC, 0 -20 m. A, 4 -20 m. A TM 5 SAI 2 L TM 5 SAI 4 L - +/-10 VDC, 0 -20 m. A TM 5 SAI 2 H TM 5 SAI 4 H - PT 100/1000 TM 5 SAI 2 PH TM 5 SAI 4 PH - Termopar tipo J, K, T TM 5 SAI 2 TH - TM 5 SAI 6 TH +/-10 VDC, 0 -20 m. A TM 5 SAO 2 L TM 5 SAO 4 L - +/-10 VDC, 0 -20 m. A TM 5 SAO 2 H TM 5 SAO 4 H - Nota: Referencias acabadas en L → Resolución de 12 bits, H → 16 bits. Nota: Página 3/12 Máquinas Modulares 21

TM 5 – Módulos Expertos Hot swap Conectores de resorte extraíbles Referencia Descripción TM 5 SE 1 IC 02505 1 Encoder incremental 250 KHz 5 VDC ABR RS 422 2 Entradas Digitales NPN 24 VDC TM 5 SE 1 IC 01024 1 Encoder incremental 100 KHz 24 VDC ABR 1 Entradas Digitales NPN 24 VDC TM 5 SE 2 IC 01024 2 Encoder incremental 100 KHz 24 VDC ABR 2 Entradas Digitales NPN 24 VDC TM 5 SE 1 SC 10005 1 Encoder Absoluto SSI 1 Mb/s 5 VDC 2 Entradas Digitales NPN 24 VDC Nota: Página 3/16 Máquinas Modulares Schneider Electric - Industry – OEM Automation 22

TM 5 – Módulos de comunicación PCI Referencia Descripción TM 5 PCRS 2 1 Puerto Serie RS 232 TM 5 PCRS 4 1 Puerto Serie RS 485 TM 5 PCDPS 1 Comunicación Profibus DP (Esclavo) Schneider Electric - Industry – OEM Automation Nota: Página 3/2 Máquinas Modulares 23

TM 5 – Módulos distribución de alimentación Hot swap Conectores de resorte extraíbles Referencia Descripción TM 5 SPS 1 Suministrar a los módulo de E/S alimentación de 24 VDC. Corriente total máx: 10 A TM 5 SPS 1 F Suministrar a los módulo de E/S alimentación de 24 VDC. Corriente total máx: 10 A (Fusible interno de 6, 3 A) TM 5 SPS 2 Suministrar a los módulo de E/S alimentación de 24 VDC y al bus TM 5 (alimentación del bus 7 W) TM 5 SPS 2 F Suministrar a los módulo de E/S alimentación de 24 VDC y al bus TM 5 (alimentación del bus 7 W) (Fusible interno de 6, 3 A) Schneider Electric - Industry – OEM Automation Nota: Página 3/20 Máquinas Modulares 24

TM 5 – Módulos especiales Hot swap Conectores de resorte extraíbles Referencia Descripción TM 5 SPDG 12 F 12 comunes x 0 VDC con 1 fusible TM 5 SPDG 12 F 12 comunes x 24 VDC con 1 fusible TM 5 SPDG 5 D 4 F 5 comunes x 0 VDC 5 comunes x 24 VDC con 1 fusible TM 5 SPDG 6 D 6 F 6 comunes x 0 VDC 6 comunes x 24 VDC con 1 fusible TM 5 SD 0000 Reservar ranuras y dirección lógica Schneider Electric - Industry – OEM Automation Nota: Página 3/10 Máquinas Modulares 25

TM 5 – Módulos transmisión y recepción del bus TM 5 Hot swap Conectores de resorte extraíbles Referencia Descripción TM 5 SBET 1 Módulo de transmisión de datos Color del módulo: blanco TM 5 SBER 2 Módulo de recepción de datos Módulo de distribución de alimentación para módulos y bus TM 5 Color del módulo: gris Schneider Electric - Industry – OEM Automation Nota: Página 3/22 Máquinas Modulares 26

Controlador de ejes Modicon LMC 058

LMC 058 > Interfaz de encoder BUS TM 5 + control > hasta 8 ejes sincronizados CANmotion + facilidad > Clonación de máquinas > Actualización firmware > hasta 64 esclavos CANopen Schneider Electric - Industry – OEM Automation + comunicación > Ethernet IP / Modbus TCP > Servidor FTP > Webserver BUS TM 5 + flexibilidad > hasta 25 islas y 250 módulos > 100 m entre islas 29

LMC 058 > Mismo formato, prestaciones y funcionalidades que M 258 > Disponibilidad de 2 maestros CANopen (hasta 64 esclavos) > CANopen síncrono (CANmotion) para funciones avanzadas de Motion > Entrada de encoder maestro incremental o SSI Schneider Electric - Industry – OEM Automation 30

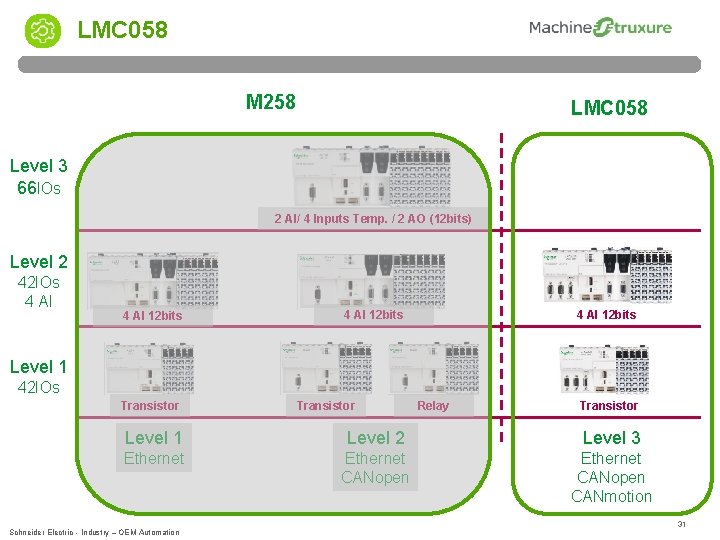

LMC 058 M 258 LMC 058 Level 3 66 IOs 2 AI/ 4 Inputs Temp. / 2 AO (12 bits) Level 2 42 IOs 4 AI 12 bits Level 1 42 IOs Transistor Relay Transistor Level 1 Level 2 Level 3 Ethernet CANopen CANmotion Schneider Electric - Industry – OEM Automation 31

LMC 058 > Hasta 8 ejes sincronizados > Lexium 32 > Lexium SD 3 > Bloques PLCopen > Funciones > > > Perfiles de leva (CAM) Engranaje electrónico Captura de posición rápida Registros de posición Interpolación …x 8 > Sincronización de 4 ejes en 2 ms Schneider Electric - Industry – OEM Automation 32

Schneider Electric - Industry – OEM Automation 34

Schneider Electric - Industry – OEM Automation 35
