PLANTA DE TRATAMIENTO DE LA VIA EXPRESA GRAU

PLANTA DE TRATAMIENTO DE LA VIA EXPRESA GRAU I . - Antecedentes II . - Beneficios obtenidos con la PTAR III. - Análisis IV . - Objetivo V . - Problemática existente antes de la PTAR VI . - Conclusiones VIII. - Recomendaciones IX . - Fotos ING. UZZIEL BERROSPI ZEGARRA

I. - ANTECEDENTES 1. - El Registro de las lecciones aprendidas dentro de una organización es de suma importancia para la madurez de la empresa, en su camino a lograr una estructura organizacional orientada a realizar sus objetivos. 2. - EMAPE S. A. es una Empresa Municipal de Derecho Privado, que actúa con autonomía empresarial, económica y financiera y tiene por objeto social principal el dedicarse a la construcción, remodelación, conservación, explotación y administración de autopistas, carreteras y demás vías de transito rápido bajo su jurisdicción, sean estas urbanas, interurbanas o suburbanas, incluyendo sus vías de acceso, puentes, pasos a desnivel, zonas de servicios y zonas de recreación. Igualmente puede encargarse del ornato y del mantenimiento de las respectivas áreas verdes y anexas y de otras actividades relacionadas con el objeto social antes descrito que acuerde su Directorio o le encargue la Municipalidad Metropolitana de Lima.

3. - Entre sus objetivos esta asegurar una mejor gestión de las vías a sus cargo y para ello ha puesto en marcha un Programa que permita mejorar el Ornato y hacer sostenible las áreas verdes generadas en la nueva Vía Expresa Grau, mediante la instalación de una Planta de Tratamiento de Aguas Residuales cuyo efluente se utilizara para el riego de las áreas verdes mencionadas. 4. - La Planta de Tratamiento tiene un diseño para tratar hasta 200 m 3/día, con lo que se puede regar la Vía Expresa Grau y Av. Aviación. Actualmente, su capacidad de tratamiento está al 50%, que es de 100 m 3/día, con la que se esta regando las áreas verdes de la Vía Expresa Grau solamente. La planta de tratamiento se adquirió e instalo con una Inversión de S/. 393, 217. 85 nuevos soles.

II. - BENEFICIOS OBTENIDOS CON LA PLANTA DE TRATAMIENTO 1. - Creación De nuevas áreas verdes dentro de la urbe en zonas de alta transitabilidad Antes la Vía Expresa Grau estaba totalmente abandonada y no existían áreas verdes y mucho menos existía un sistema de regadío. Con la obra Vía Expresa Grau se han generado 25, 000 m 2 de áreas verdes las mismas que se riegan con el agua proveniente de la Planta de Tratamiento, lo cual ha beneficiado el entorno paisajístico de la zona urbana. 2. - La calidad de vida de los usuarios, vecinos de la vía ha mejorado No solamente se ha mejorado el entorno paisajístico sino se ha neutralizado en algo la contaminación ambiental provocada por el tráfico vehicular de la zona, beneficiándose la calidad de vida de los vecinos, conductores y los peatones de la Vía Expresa Grau.

3. - Reducción de costos de agua potable Con el funcionamiento de la planta de tratamiento se está logrando además disminuir el uso de agua potable para el riego de estas áreas verdes, no generándose ningún recibo por este concepto en la zona. 4. - Ahorro de un recurso natural Se está cumpliendo con las recomendaciones de organizaciones internacionales y nacionales que protegen y luchan por la conservación del medio ambiente, pues se está ahorrando este escaso recurso natural. 5. - Descarta el gasto de transporte de agua a la zona y evita el desperdicio de agua al regar en pleno tránsito. 6. - La Municipalidad Metropolitana de Lima es la pionera en este Sistema de Regadío Es la primera Planta de Tratamiento instalada dentro del casco urbano, siendo la Municipalidad de Lima pionera en estos sistemas de tratamiento.

III. - ANALISIS En primer lugar se tuvo que investigar cuáles eran los diferentes sistemas de tratamiento de aguas residuales en el país y en el extranjero y los resultados que daban. 1. -TIPOS DE SISTEMAS DE TRATAMIENTO a) Sistemas de Tratamiento Aerobios * Abiertos: Lagunas Aereadas, (mezcla completa y facultativas), biofiltros, Aereación Extendida (Lodos Activados) * Cerrados: Aereación Extendida (Lodos Activados) b) Sistema de tratamiento anaerobio * Abiertos: Lagunas de Oxidación * Cerrados: Reactores tipo Rafa, Tanques Sépticos. c) Sistemas combinados y otros. Se escogió el Sistema a) Tratamiento Aerobio por las ventajas que ofrecía:

SISTEMA DE TRATAMIENTO AEROBIO O DE AEREACION EXTENDIDA DE LODOS ACTIVADOS a) El sistema consiste en la degradación biológica de la materia orgánica presente en el agua residual, mediante una colonia de bacterias aerobias (Lodos Activados). b) Estas bacterias son generadas mediante la inyección de aire atmosférico filtrado a través de difusores de burbuja fina al agua residual y que realizando un proceso cíclico se logra el objetivo planificado. c) Los niveles de eficiencia de la Planta de Tratamiento de Lodos Activados Aereación Extendida son altos respecto a las plantas de tratamiento anaerobias. d) La planta de Tratamiento tiene una eficiencia de: Demanda Bioquímica de Oxigeno (DBO) 99. 76 % Coliformes Termo tolerantes 99. 999 %

PERMISOS DE LA PLANTA DE TRATAMIENTO a) Factibilidad de captación de 2. 5 l/s de agua residual (Carta Nº 636 -2006 ET-C, SEDAPAL) b) Resolución de Aprobación del Estudio de Impacto Ambiental (Nº 60 -2006/MVCS-DNS) c) Resolución de Aprobación del Sistema de Tratamiento (Nº 1066/2007/DIGESA/SA) d) Aprobación del proyecto de captación (Carta Nº 748 -2007 -ET-C, SEDAPAL) e) Acta de inspección realizada por INRENA (Ministerio Agricultura) f) Resolución Otorgando Licencia de Uso de Agua Residual Tratada (Nº 83 -2008 -INRENA-IRH, Ministerio de Agricultura)

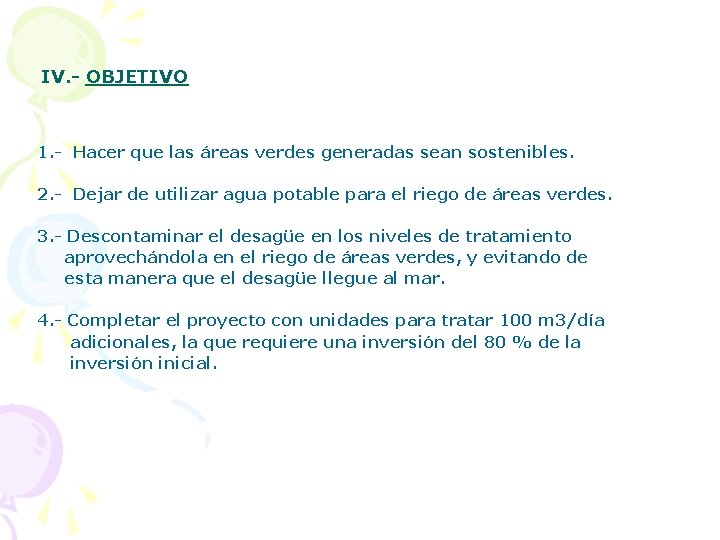

IV. - OBJETIVO 1. - Hacer que las áreas verdes generadas sean sostenibles. 2. - Dejar de utilizar agua potable para el riego de áreas verdes. 3. - Descontaminar el desagüe en los niveles de tratamiento aprovechándola en el riego de áreas verdes, y evitando de esta manera que el desagüe llegue al mar. 4. - Completar el proyecto con unidades para tratar 100 m 3/día adicionales, la que requiere una inversión del 80 % de la inversión inicial.

V. - PROBLEMÁTICA EXISTENTE ANTES DE LA INSTALACIÓN 1. - Existe escasez de agua para el riego de áreas verdes en toda la Capital de la República, siendo más trágica la situación en el cercado de Lima 2. - Con la planta de tratamiento se resuelve el problema de la falta de agua para el riego de áreas verdes sin utilizar agua potable. 3. - Se mejora el Ornato de la nueva Vía Expresa Grau y zonas aledañas con más áreas verdes, haciéndolas sostenibles. 4. - La planta de tratamiento no contamina el medio ambiente, por el contrario evitamos que una parte del desagüe llegue al mar, disminuyendo la contaminación de las playas. 5. - Actualmente en el mercado existen servicios para el riego de áreas verdes mediante camiones cisternas, que obstaculizan el trafico, aumentan el peligro en la vía, realizan el riego por inundación y el costo es alto.

6. - Con la instalación de la planta de tratamiento en la berma central de la Vía Expresa Grau la Municipalidad de Lima se convierte en pionera de estos sistemas de tratamiento en el Perú y América Latina. 7. -Cabe mencionar que este proyecto fue objeto de persecución, por parte de la Asociación de Propietarios de la Urbanización Santoyo, quienes denunciaron indebidamente a funcionarios de la Municipalidad Metropolitana de Lima y de EMAPE SA, por la instalacion de la Planta de Tratamiento aduciendo que ésta iba a contaminar la ciudad con olores. Argumentaban que se estaba instalando pozos de oxidación, lo cual repito es un Sistema totalmente contrario y diferente de lo que Lima Metropolitana había hecho, lo cual era mantener áreas verdes, mejorar aguas residuales para riego y que al contrario de los pozos de oxidación que se hacen abiertos, la Planta se ha instalado enterrada completamente, por lo que no tiene ningún efecto negativo.

VI. - COSTOS COMPARATIVOS DEL MERCADO Igualmente se hicieron los análisis del caso y se concluyo que era lo más ventajoso. Descripción del servicio soles/m 3 Agua Tratada Planta de Tratamiento GRAU 1. 30 Agua Servicio de Cisternas 3. 70 Agua Potable (Sedapal) 5. 26

VII. - CONCLUSIONES 1. - Se utilizará agua residual tratada para el riego de áreas verdes. 2. - Se ampliará la frontera de aéreas verdes. 3. - No se utilizará para ello agua potable. 4. - Es la primera Planta de Tratamiento instalada dentro del casco urbano, siendo la MML pionera en estos sistemas de tratamiento. 5. - Los niveles de eficiencia alcanzado son altos, cumpliendo con la Ley de Aguas Nº 17752, Clase III. 6. - El costo por metro cúbico de agua tratada producida es 1. 3 soles. 7. - La eficiencia de la planta de tratamiento es: REMOCION DE CARGA ORGANICA (DBO) 99. 76 % ELIMINACION DE COLIFORMES TERMOTOLERANTES 99. 99%.

VIII. - RECOMENDACIONES 1. -Implementar las unidades correspondientes para alcanzar una producción de 200 m 3/día, que permitirá complementar el riego de las áreas verdes existentes en la Av. Aviación, lo cual equivale a decir que debe utilizarse la capacidad instalada de la Planta de Tratamiento a su 100%. 2. -Realizar el monitoreo mensual (análisis de laboratorio) correspondiente para informar trimestralmente a DIGESA, y cumplir con lo dispuesto en la resolución de autorización sanitarias del sistema de tratamiento que tiene una vigencia de 2 años, el mismo que es renovable, que vencería en Marzo del 2009. 3. -Implementar mas Plantas de Tratamiento por ser una alternativa económica, con la que podremos cubrir la demanda de agua para el riego de áreas verdes.

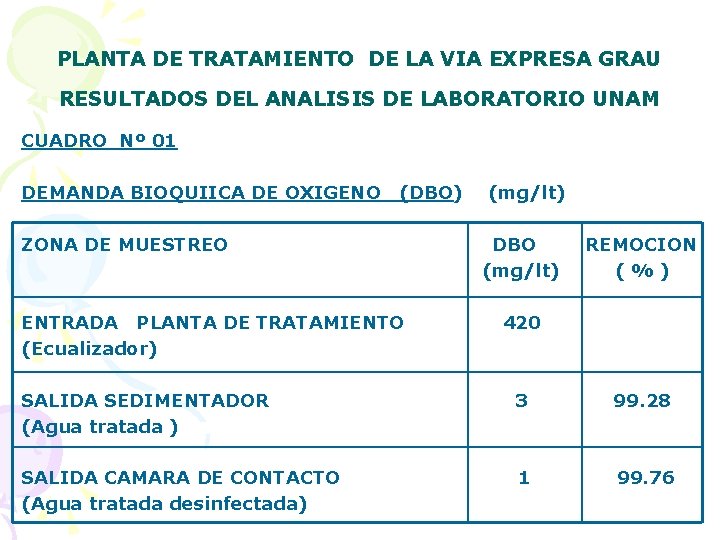

PLANTA DE TRATAMIENTO DE LA VIA EXPRESA GRAU RESULTADOS DEL ANALISIS DE LABORATORIO UNAM CUADRO Nº 01 DEMANDA BIOQUIICA DE OXIGENO (DBO) (mg/lt) ZONA DE MUESTREO DBO REMOCION (mg/lt) ( % ) ENTRADA PLANTA DE TRATAMIENTO 420 (Ecualizador) SALIDA SEDIMENTADOR 3 99. 28 (Agua tratada ) SALIDA CAMARA DE CONTACTO 1 99. 76 (Agua tratada desinfectada)

CUADRO Nº 02 COLIFORMES TERMOTOLERANTES (FECALES) (NMP/100 ml) COLIFORMES REMOCION ZONA DE MUESTREO FECALES ( % ) (NMP/100 ml) ENTRADA PLANTA DE TRATAMIENTO 26 x 10^6 (Ecualizador) SALIDA SEDIMENTADOR 16 x 10^3 99, 938 (Agua tratada ) SALIDA CAMARA DE CONTACTO 23 x 10 99, 999 (Agua tratada desinfectada)

CUADRO Nº 03 LEY DE AGUAS CLASE III PARAMETRO DBO (mg/lt) 15 COLIFORMES FECALES (NMP/100 ml 1000
