PLANOS URBANOS Aplicaciones en el aula MORFOLOGA URBANA

PLANOS URBANOS Aplicaciones en el aula

MORFOLOGÍA URBANA Aspecto externo que tiene la ciudad. Depende de: - Emplazamiento: espacio concreto sobre el que se asienta la ciudad Situación: posición relativa de la ciudad respecto a un entorno geográfico amplio.

1. LOCALIZACIÓN DE LA CIUDAD. EJEMPLO: Situación: En la submeseta sur, junto al río Tajo, que le sirve de abastecimiento de agua. Emplazamiento: Sobre un cerro que surge en un meandro del río Tajo (Defensivo)

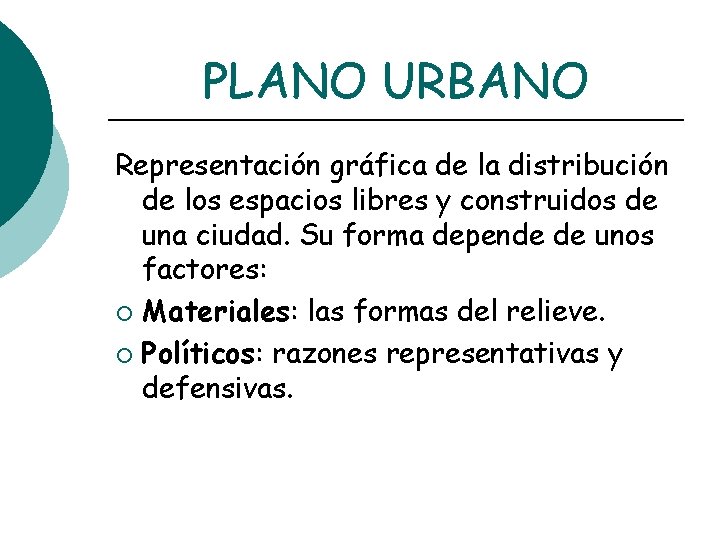

PLANO URBANO Representación gráfica de la distribución de los espacios libres y construidos de una ciudad. Su forma depende de unos factores: ¡ Materiales: las formas del relieve. ¡ Políticos: razones representativas y defensivas.

TIPOS DE PLANOS Plano en cuadrícula, ortogonal o en damero. Plano lineal. Plano radioconcéntrico. Plano irregular

Plano ortogonal - Calles rectas que se cortan en ángulo recto - Originario de Babilonia, Egipto, Mesopotamia… - Este tipo de plano también caracteriza a los ensanches de ciudades como Madrid, Barcelona y Donostia-San Sebastián, así como a numerosos barrios residenciales modernos.

Plano lineal Tiene forma alargada - Es una consecuencia de la influencia de alguna vía de comunicación - También se produjeron estos tipos de planos en las costas y en las márgenes de algunos ríos. -

Plano radioconcéntrico - - - Tiene avenidas circunvalantes y calles o avenidas radioconcéntricas (desde el centro a la periferia o a la inversa). Ventaja: fácil y rápida circulación desde el centro a la periferia o en sentido contrario. Desventajas: el traslado de un punto a otro por las avenidas circunvalantes, visibilidad en los cruces y complicación en el parcelamiento.

Plano irregular Tiene un aspecto anárquico, sin forma definida. Es fruto de una decisión social, un origen multipolar, con varios centros que crecen hasta juntarse, o de la yuxtaposición de varios tipos de plano diferentes.

Morfología Urbana Tipo de planos Normalmente en un mismo plano aparecen varios barrios con su propia configuración, debido a su diferente origen, en esos casos habrá que comentar cada una de las morfologías visibles en el plano. LINEAL ORTOGONAL IRREGULAR

CONSTRUCCIÓN DE LA CIUDAD - - TRAMA URBANA: disposición de los edificios Compacta o cerrada: unos junto a otros Abierta: amplios espacios entre sí. EDIFICACIÓN: - Colectiva: bloques, torres, en altura. Individual: exentas, ados.

2. Morfología Urbana La construcción 1. Trama Urbana (Disposición de los edificios) CERRADA ABIERTA

2. Morfología Urbana La construcción 1. Tipo de edificios COLECTIVO INDIVIDUAL

2. Morfología Urbana Los usos del suelo Uso industrial Ferrocarril Servicios (Universidad) Servicios (Hospital)

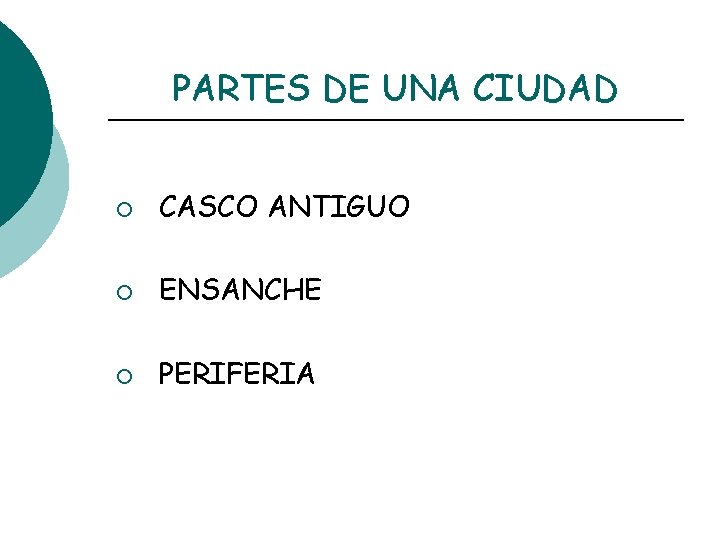

PARTES DE UNA CIUDAD ¡ CASCO ANTIGUO ¡ ENSANCHE ¡ PERIFERIA

1. CASCO ANTIGUO a) Parte de la ciudad urbanizada desde su origen hasta la industrialización del siglo XIX. PREINDUSTRIAL: - Murallas - Plano irregular (no el romano) - Trama cerrada - Edificación baja - Catedral, mezquita, ayuntamiento, palaza mayor, … - Comercios, oficinas…

3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial Cerco o Muralla (Hoy en parte inexistente) Cardus, Decumanus Trama reticular en origen ORIGEN ROMANO (Zaragoza)

3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial Córdoba Toledo ORIGEN MEDIEVAL ISLÁMICO

3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial ZAMORA OVIEDO ORIGEN MEDIEVAL CRISTIANO

3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial LEÓN MÉRIDA ORIGEN ROMANO Y TRANSFORMACIÓN MEDIEVAL

3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época preindustrial Valladolid Madrid Renacimiento, Barroco y Neoclásicismo: Surgen las Plazas Mayores con edificios importantes intervención en el centro de las ciudades, ornamentación de las ciudades y trazados regulares.

b) INDUSTRIAL: - Calles y plazas más anchas (Gran Vía) - Trama más densa - Edificios más altos y no tradicionales - Terciarización (tráfico, contaminación, …) - Más segregación social - Calles peatonales - Rehabilitación de edificios - Actividades turísticas y culturales

3. ESTRUCTURA URBANA EL CASCO ANTIGUO Herencia de la época industrial Reformas internas: Apertura de “Grandes Vías”, densificación, y verticalización. Madrid Barcelona

2. ENSANCHE a) BURGUÉS: - Desaparecen murallas - Plano regular - Palacios, jardines, … - Residencias clase alta - Trama más densa - Edificios altos - Terciarización - Modernización y embellecimiento

b) Obrero e industrial: - RENFE - Industrias, talleres, mercados, … - Viviendas modestas y pequeñas - Plano desordenado - Trama cerrada y densa - Deterioro ambiental

3. ESTRUCTURA URBANA EL ENSANCHE URBANO Barrio obrero junto a estación de tren Casco Antiguo Ensanche burgués Expansión de último tercio siglo XX Barrios obreros revalorizados

c) BARRIOS AJARDINADOS: - Ideas naturistas e higiénicas - CIUDAD-JARDÍN: Viviendas unitarias Clase media - CIUDAD LINEAL: Una calle con casas unifamiliares

3. PERIFERIA a) BARRIOS RESIDENCIALES: - Chabolas - Viviendas Protección Oficial: Trama abierta Edificios bloque Baja calidad Servicios específicos - Polígonos de promoción privada Edificios geométricos Servicios específicos Clase acomodada

b) Viviendas unifamiliares c) Áreas industriales y de equipamiento

3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Barrios residenciales de la periferia Polígonos de viviendas de planeamiento abierto en forma De torres y bloques (años 70). Polígono de la Paz, Badajoz.

3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Barrios residenciales de la periferia Manzanas de viviendas, años 1980 -1990 hasta la actualidad. Valdepasillas, Badajoz.

3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Barrios residenciales de la periferia Viviendas unifamiliares, adosadas, pareadas e independientes en las periferias urbanas. Huerta Rosales Badajoz

3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Áreas industriales de la periferia Principales áreas industriales periféricas, junto a las entradas a la ciudad y al ferrocarril. Cáceres.

3. ESTRUCTURA URBANA LA PERIFERIA URBANA ACTUAL Áreas de servicios de la periferia Principales dotaciones de servicios de la ciudad de Badajoz: Educativos, sanitarios, comerciales, recreativos.

Comentario de planos urbanos 1. 2. 3. 4. Identificar nombre, coordenadas de situación, leyenda y tipo de plano. Localizar los elementos más significativos: plazas, calles, edificios públicos, parques, estaciones de metro, monumentos, etc. Describir los elementos que se han localizado Interpretar: redactar conclusiones.

Ejemplo

1. - Nombre: zona centro de Madrid - Calles: Castellana (1 -E), Alcalá (2 -CDE) y Gran Vía (2 -C) l l l 2. l l l 3. 4. Coordenadas de situación: 1 -4 y AE Leyenda con el contenido: calles, plazas, monumentos, parques, estaciones de metro. Tipo de plano: irregular Plazas: Parques: Edificios y monumentos: Describir: Predominan calles cortas y estrechas de trazado irregular, aunque hay algunas largas y anchas: Castellana, Alcalá, Gran Vía, que desembocan en plazas circulares como Cibeles, o rectangulares como Mayor, Sol y Oriente. Entre los edificios públicos destacan por su función el Palacio Real, las Cortes y el Museo del Prado. Los parques del Retiro y Campo del Moro destacan por su extensión y como monumento la Puerta de Alcalá. Interpretar: El plano representa el centro histórico de Madrid: Los edificios públicos reflejan su función política (Palacio Real, Cortes), económica (Banco de España) y turística y cultural (Museo del Prado). La existencia de estaciones de metro indica que es una zona bien comunicada.

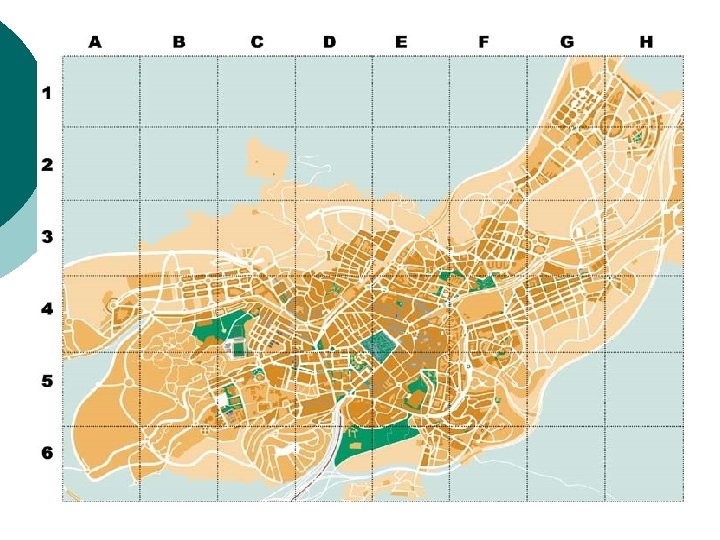

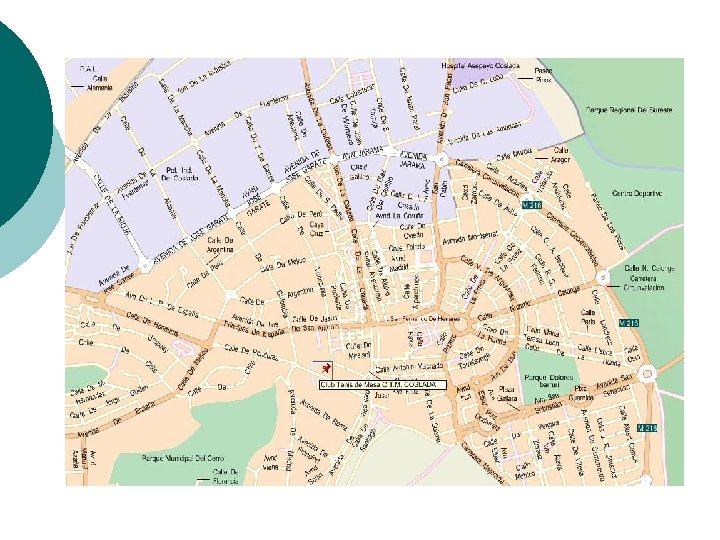

Comenta las siguientes imagenes
