Planification de la Télévision Numérique Terrestre (TNT) Sami LAZAR CSA/Direction technique et des NTC Jumelage franco-polonais KRRi. T - Varsovie - Pologne 25 -26 -27 février 2004 19/05/2000 1

Plan Ê Introduction de la TNT (cas de la France) – La diffusion télévisuelle en France aujourd’hui – Les objectifs de couverture Ë La démarche technique de planification – Les sites de diffusion numérique – Les étapes de planification KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 2

Plan Ê Introduction de la TNT (cas de la France) – La diffusion télévisuelle en France aujourd’hui – Les objectifs de couverture Ë La démarche technique de planification – Les sites de diffusion numérique – Les étapes de planification KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 3

La diffusion télévisuelle en France. . L ’offre de programmes l 7 chaînes nationales généralistes (terrestre, câble et satellite) • 3 privées: TF 1, M 6 et C+ • 4 publiques: France 2, France 3, ARTE / France 5 l 1 chaîne régionale (terrestre) • France 3 régionale l 100 Chaînes locales (10 terrestre et 90 câble) l Chaînes thématiques (câble et satellite ) KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 4

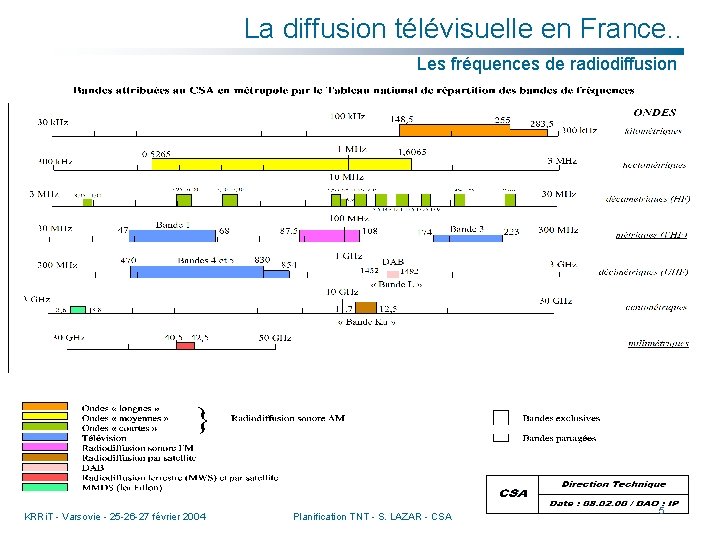

La diffusion télévisuelle en France. . Les fréquences de radiodiffusion KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 5

La diffusion télévisuelle en France. . Utilisation des canaux par la télévision analogique terrestre KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 6

La diffusion télévisuelle en France. . Répartition des fréquences par chaîne 54 KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 7

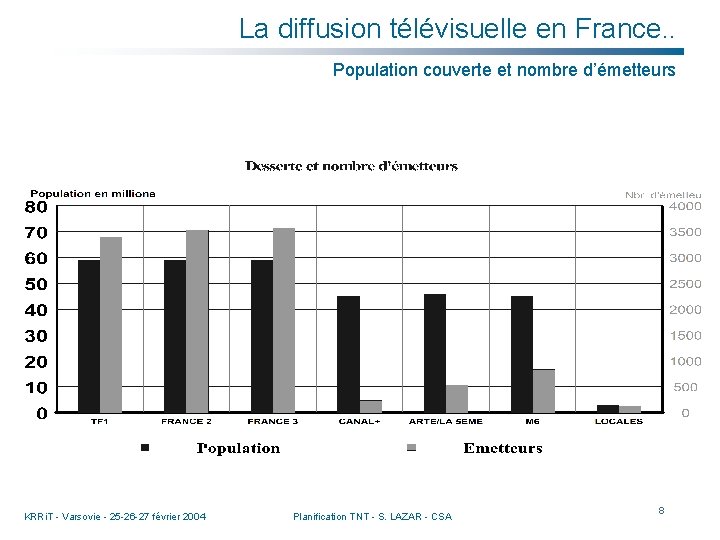

La diffusion télévisuelle en France. . Population couverte et nombre d’émetteurs KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 8

La diffusion télévisuelle en France. . Population couverte Desserte cumulée des sites de plus grande couverture Nombre d ’émetteurs KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 9

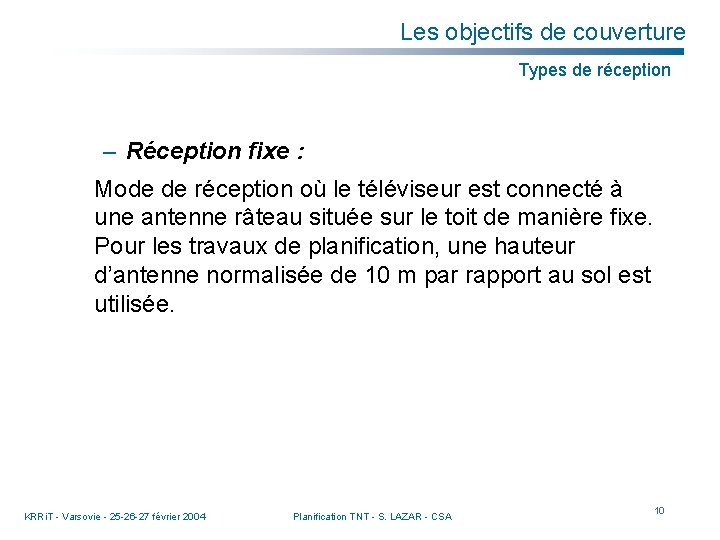

Les objectifs de couverture Types de réception – Réception fixe : Mode de réception où le téléviseur est connecté à une antenne râteau située sur le toit de manière fixe. Pour les travaux de planification, une hauteur d’antenne normalisée de 10 m par rapport au sol est utilisée. KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 10

Les objectifs de couverture Types de réception – Réception portable : l l Mode de réception où le téléviseur est équipé d’une antenne intégrée. Il peut donc être déplacé d’un point à un autre mais la visualisation se fait en position immobile. Sur la base de la norme DVB-T, deux classes de réception de type portable sont définies : Classe A (récepteur situé à l’extérieur des bâtiments, à au moins 1, 5 m au dessus du niveau du sol) et classe B (à l’intérieur des bâtiments, dans les pièces du rez-de-chaussée avec une fenêtre dans un mur extérieur) ; La classe B étant la plus contraignante. KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 11

Les objectifs de couverture Types de réception – Réception mobile : Mode de réception où la visualisation se fait dans un véhicule en déplacement. Le téléviseur est donc équipé d’une antenne intérieure ou d’une antenne fixée sur le véhicule. La hauteur normalisée d’antenne est de 1, 5 m au dessus du niveau du sol. KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 12

Les objectifs de couverture l L’objectif de couverture: – Au moins 80 % de la population pour un programme national pour une réception de type fixe. l L ’objectif de la portabilité: – La portabilité fait l ’objet d ’un groupe de travail spécifique au sein de la Commission Technique d ’experts mise en place par le CSA. – Préconisations issues du groupe de travail: • densification des réseaux, à l ’aide d ’émetteurs isofréquence de densification portable ou de complément domestique. • Utilisation de la polarisation verticale • Exploitation maximale des techniques de diversité d ’antennes Pour plus de détails, visiter le site internet du CSA « www. csa. fr » KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 13

Les sites de diffusion numérique Carte des sites de diffusion retenus KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 14

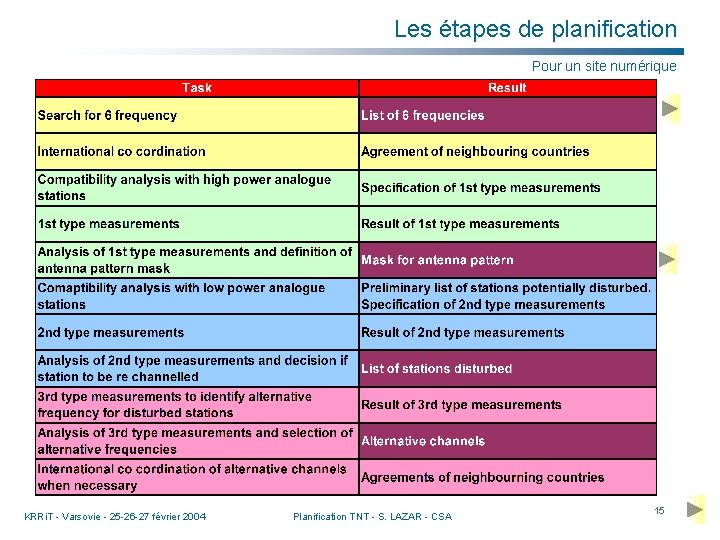

Les étapes de planification Pour un site numérique KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 15

Les étapes de planification Les types de mesures l Mesures de type 1: Détermination du gabarit de rayonnement d’un canal numérique – Elles sont spécifiées à l’issue d’études réalisées au CSA sur la compatibilité d’un canal numérique avec des émetteurs analogiques de forte puissance – Elles consistent à: • • l Identifier précisément les points de mesures pertinents, qui sont fonction des zones de service réelles des émetteurs analogiques affectés Mesurer l’émetteur à protéger et l’émetteur brouilleur, sur l ’ensemble des canaux en service Mesures de type 2: Vérification de la nécessité de réaménagement d’un réémetteur analogique – Elles sont spécifiées à l’issue d’études réalisées au CSA sur la compatibilité d’un canal numérique avec des réémetteurs analogiques de faible puissance – Elles sont de même nature que les mesures de type 1, mais portent sur les zones de service plus réduites des réémetteurs. l Mesures de type 3: Recherche de canaux de remplacement pour un réémetteur affecté – Elles consistent à: • • Effectuer une mesure des brouilleurs sur tous les canaux du spectre TV dans la zone du réémetteur Proposer un canal de réaménagement en fonction de la situation réelle des réseaux dans la région – Elles sont suivies d’une étude au CSA pour valider le canal de remplacement KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 16

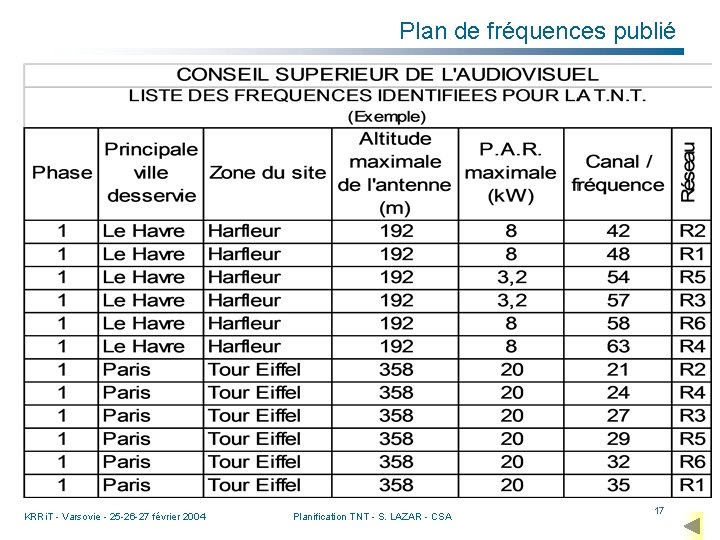

Plan de fréquences publié KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 17

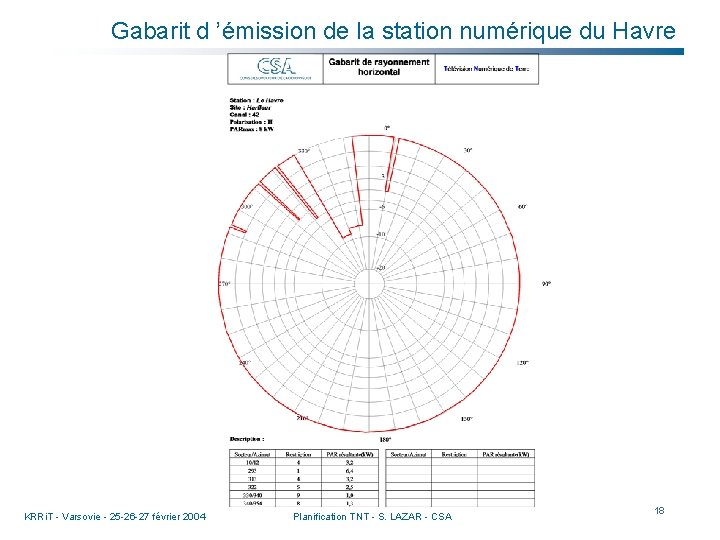

Gabarit d ’émission de la station numérique du Havre KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 18

Gabarit d ’émission de la station numérique du Havre KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 19

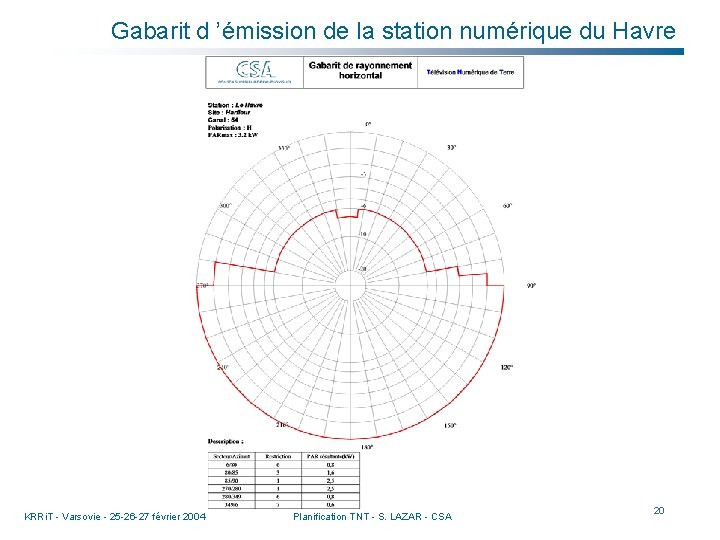

Gabarit d ’émission de la station numérique du Havre KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 20

Gabarit d ’émission de la station numérique du Havre KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 21

Gabarit d ’émission de la station numérique du Havre KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 22

Gabarit d ’émission de la station numérique du Havre KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 23

Les réaménagements de fréquences analogiques l Estimation du nombre total de réaménagements de fréquences analogiques pour l ’ensemble du projet TNT en France: – 1 500 l Mise en place d ’un G. I. E « Fréquences » réalisant les opérations techniques sur le terrain. l Financement des opérations de réaménagements grâce à un fond de réaménagements du spectre (FRS). l Réalisation de 250 réaménagements (de la 1ère phase de planification) entre janvier et fin mai 2004. KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 24

Les étapes de planification Couverture progressive du territoire (exemple de la phase 1) KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 25

Questions ? ? ? Merci de votre attention. . . KRRi. T - Varsovie - 25 -26 -27 février 2004 Planification TNT - S. LAZAR - CSA 26
