Planetengewindetrieb Ihre Anforderung § Gewindetriebe mit hoher Leistungsdichte zu marktgerechten Preisen § Hohe Tragzahlen, hohe Steifigkeit § Präzise Positionierung und Wiederholgenauigkeit bei Verfahrgeschwindigkeiten bis 1, 5 m/s Unsere Lösung: Planetengewindetriebe von Bosch Rexroth 2 DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Planetengewindetrieb Die Vorteile auf einen Blick § Hohe axiale Tragfähigkeit § Hohe axiale Steifigkeit § Hohe Verfahrgeschwindigkeiten § Hohe Positionier- und Wiederholgenauigkeit § Hohe Lebensdauer § Geräuscharmer Lauf § Hoher Wirkungsgrad § Effektive Abdichtung 3 DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Planetengewindetrieb Technische Eckdaten - Bestandteile Dichtungen Mutter Hohlrad Führungsscheibe Planeten Sicherungsring 4 DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Planetengewindetrieb Technische Eckdaten - Mutternbauformen Zylindrische Einzelmutter Flansch-Einzelmutter (mit Axialspiel) geteilt Die Länge der Mutter bleibt in der jeweiligen Größe nahezu gleich, deshalb ergibt sich für den Tragzahlvergleich: Tragzahl Einzelmutter geteilt = 0, 5 x Tragzahl Einzelmutter 5 DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

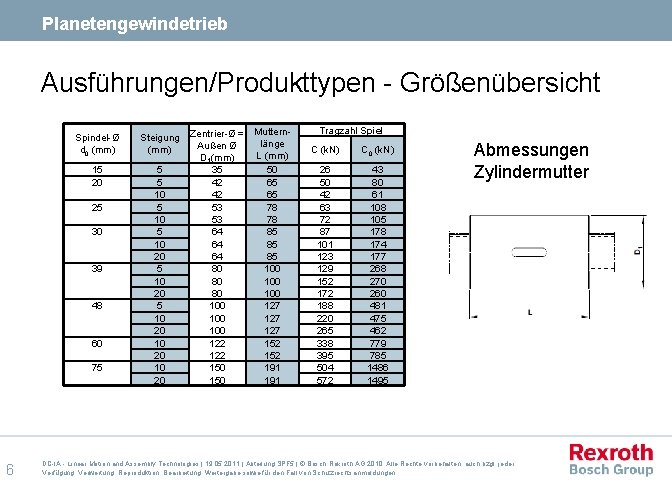

Planetengewindetrieb Ausführungen/Produkttypen - Größenübersicht Spindel-Ø d 0 (mm) Steigung (mm) 15 20 5 5 10 20 5 10 20 25 30 39 48 60 75 6 Zentrier-Ø = Mutternlänge Außen Ø L (mm) D 1(mm) 35 50 42 65 53 78 64 85 80 100 127 100 127 122 152 150 191 Tragzahl Spiel C (k. N) C 0 (k. N) 26 50 42 63 72 87 101 123 129 152 172 188 220 265 338 395 504 572 43 80 61 108 105 178 174 177 268 270 260 481 475 462 779 785 1486 1495 Abmessungen Zylindermutter DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Planetengewindetrieb Ausführungen/Produkttypen - Größenübersicht Tragzahl Vorspannung Steigung (mm) Zentrier-Ø D 1 (mm) Außen-Ø D 5 (mm) Mutternlänge L (mm) C (k. N) C 0 (k. N) 15 20 5 5 10 20 5 10 20 35 42 42 53 53 64 64 64 82 82 82 105 105 122 150 58 64 64 84 84 97 97 97 124 124 150 150 180 210 50 65 65 78 78 85 85 85 100 100 127 127 152 191 26 50 42 63 72 87 101 123 129 152 172 188 220 265 338 395 504 572 43 80 61 108 105 178 174 177 268 270 260 481 475 462 779 785 1486 1495 14 29 27 34 40 50 58 67 71 84 95 109 127 146 186 217 % % 21 32 30 54 52 89 87 88 134 135 130 240 237 231 389 392 % % 25 30 39 48 60 75 7 Tragzahl Spiel Spindel-Ø d 0 (mm) DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Abmessungen Flanschmutter

Planetengewindetrieb Einsatzgebiet / Zielbranchen Mittel- bis Schwerlastmaschinenbau: § Kunststoffspritzguss § Räummaschinen § Ventile und Klappen Sondermaschinenbau § Werkzeugmaschinen § Pressen § Kleben, Füllen, Fügen § Automatische Manipulatoren 8 § Luft- und Raumfahrt § Stahlindustrie § Reifenindustrie § Bühnentechnik § Simulatoren § Messtechnik DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Planetengewindetrieb Online-Tools § Unter „www. boschrexroth. de“ steht der CAD-Konfigurator zur Verfügung § Im CAD-Konfigurator können 2 D-Zeichnungen und/oder 3 D-Modelle von Systemanwendungen in unterschiedlichen Formaten erzeugt und ausgegeben werden 9 DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

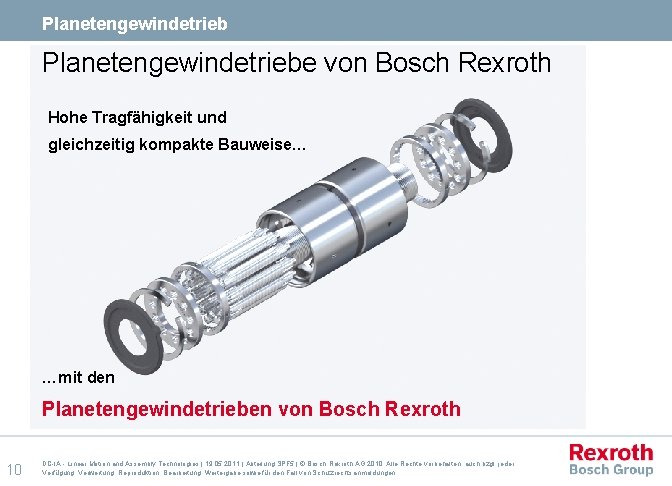

Planetengewindetriebe von Bosch Rexroth Hohe Tragfähigkeit und gleichzeitig kompakte Bauweise… …mit den Planetengewindetrieben von Bosch Rexroth 10 DC-IA - Linear Motion and Assembly Technologies | 19. 05. 2011 | Abteilung SPF 5 | © Bosch Rexroth AG 2010. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
